Лазерная резка по меткам — это современная технология, которая значительно облегчает обработку материалов с заранее нанесенным изображением или печатью. Такой метод широко применяется в производстве упаковки, рекламных материалов, этикеток и сувенирной продукции. В статье мы подробно расскажем, что представляет собой данный метод, какие у него преимущества, ограничения, и как правильно настроить станок для работы по меткам.
Зачем нужна резка по меткам
Это технология, позволяющая обрабатывать материалы с высокой точностью, ориентируясь не только на заранее заданный чертёж, но и на специальные метки, нанесённые на заготовку. Она особенно востребована при серийном производстве изделий сложной формы, когда точность позиционирования имеет критическое значение. Метод применяется в промышленности для изготовления электронных компонентов, деталей приборов, упаковки, сувенирной продукции и рекламных материалов. Также резка по меткам актуальна в случаях, когда заготовка может быть слегка смещена или деформирована, так как система автоматически корректирует положение лазерного луча. Применение этой технологии позволяет минимизировать брак и снизить потери материала.
Принцип работы лазерной резки по меткам
Принцип работы метода основан на считывании специальных маркеров на поверхности заготовки. Камера фиксирует положение каждой метки и передаёт данные в систему управления станка. На основе этой информации лазер автоматически корректирует траекторию резки, компенсируя смещения или наклоны заготовки. Контуры, линии и отверстия вырезаются точно в соответствии с проектом, даже если материал слегка смещён.
Отличие от резки по чертежу или контуру
Обычная резка по чертежу или контуру предполагает, что заготовка установлена строго в заданной позиции. Любое смещение или деформация материала приводит к неточности резки, появлению брака и необходимости ручной корректировки. Резка по меткам отличается тем, что система считывает положение материала в реальном времени и корректирует движение лазера.
Необходимое оборудование
- Камера считывания меток. Она фиксирует положение маркеров и передаёт их в систему управления
- Программное обеспечение для распознавания и позиционирования. ПО анализирует информацию с датчика и корректирует движение лазера
- Контроллер

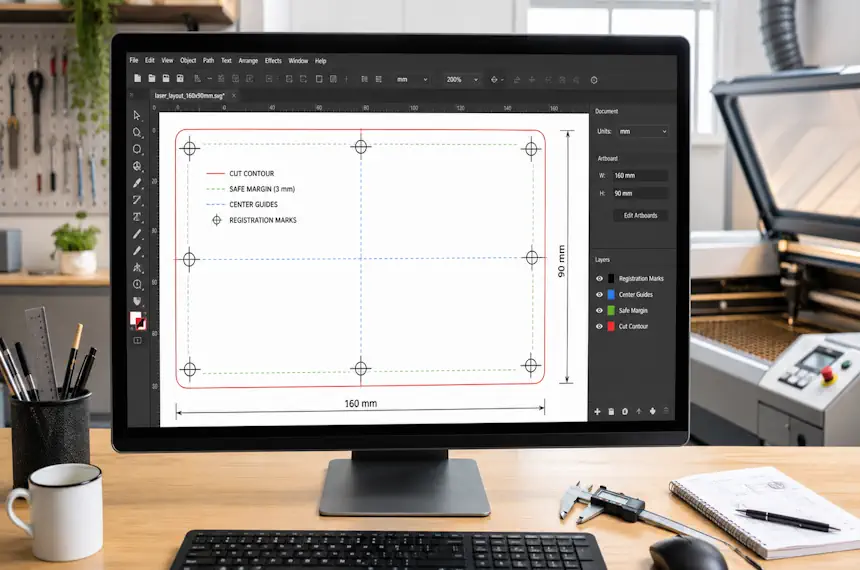

Подготовка макета и файлов
Необходимо подготовить макет в программе для векторной графики. Наиболее популярны CorelDRAW, Adobe Illustrator или AutoCAD, поскольку они позволяют создавать точные контуры и траектории лазера.
- Создание меток: для точного позиционирования на заготовке добавляются специальные метки. Они могут быть круглыми, квадратными, в виде QR-кода или штрих-кода.
- Проверка соответствия: метки должны совпадать с контуром резки, чтобы система корректно распознала их и правильно сориентировала лазер.
- Выбор формата файла: оптимальны векторные форматы (DXF, SVG, AI, CDR), так как они сохраняют точность при масштабировании.
- Экспорт для станка: необходимо проверить, чтобы линии имели нулевую толщину и были заданы как кривые, иначе лазер может некорректно вырезать контур.
Настройка станка для резки по меткам
Правильная настройка станка обеспечивает точную резку и предотвращает брак. Основные шаги:
- Калибровка камеры и датчиков. Проверяется фокус и точность считывания меток.
- Установка фокусного расстояния лазера. Луч должен быть максимально тонким для чистого среза.
- Юстировка станка.
- Настройка скорости и мощности лазера. Скорость движения и мощность подбираются в зависимости от материала.
- Тестовая резка. Проводится пробная резка, чтобы убедиться в правильном считывании меток и точности траектории.
Процесс резки по меткам
Резка выполняется в несколько этапов:
- Заготовка размещается на рабочем столе.
- Камера фиксирует положение меток и передаёт координаты в систему.
- Система управления корректирует траекторию лазера с учётом возможного смещения материала.
- Лазер выполняет резку по заданному контуру.
- После завершения резки оператор извлекает готовую деталь и проверяет качество среза.
Таблица с ошибками и способами их устранения
| Ошибка | Причина | Способ устранения |
|---|---|---|
| Метки не считываются | Загрязнение камеры или метки | Очистка камеры и поверхности заготовки |
| Смещение заготовки | Неправильная фиксация | Использование надёжных зажимов или вакуумного стола |
| Неточная резка | Неправильная калибровка | Калибровка датчиков и фокуса лазера |
| Линии обрываются | Неправильные параметры скорости или мощности | Подбор оптимальных настроек лазера |
Преимущества резки по меткам
- Высокая точность позиционирования. Резка по меткам позволяет станку автоматически распознавать контрольные точки, нанесенные на поверхность материала. Это обеспечивает идеальное совмещение линии реза с рисунком или печатным изображением, исключая смещение даже на доли миллиметра.
- Минимизация брака. Благодаря автоматической системе считывания меток вероятность ошибок из-за человеческого фактора сводится к нулю. Это значительно сокращает количество испорченного материала.
- Работа с материалами сложной формы. Функция резки по меткам позволяет использовать остатки листов и заготовок нестандартной формы. Система сама определяет расположение меток и корректирует траекторию реза, что повышает экономию материала.
- Автоматизация процесса. Оператору не нужно вручную выравнивать материал или проверять точность наложения изображения. Станок делает это автоматически, что ускоряет подготовительный этап и упрощает работу даже для новичков.

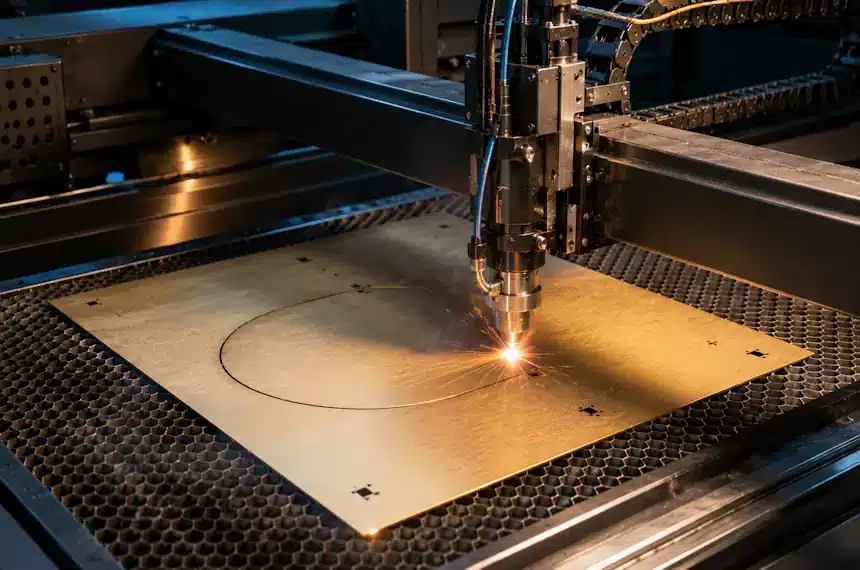

Ограничения резки по меткам
- Зависимость от качества нанесения меток. Для корректной работы системы распознавания необходимы четкие и контрастные метки. Если они плохо напечатаны, имеют смазанный контур или слишком маленький размер, датчик может неверно определить их положение, что приведет к смещению реза.
- Ограничения по цвету и материалу. Сканирующие системы хуже работают на материалах с сильным блеском, например, металлизированных пленках..
- Зависимость от точности калибровки оборудования. Если камера или оптическая система станка неправильно откалиброваны, ошибки при распознавании меток будут возрастать. Это требует регулярного обслуживания и настройки оборудования.
Ищете станок для лазерной резки по меткам? Наши специалисты помогут разобраться в особенностях технологии, подобрать оптимальное оборудование под ваши задачи и подробно ответят на все ваши вопросы. Приглашаем вас посетить нашу демозону в Петербурге — здесь вы сможете увидеть работу станка вживую и принести материалы, на которых планируете работать.
Пока оценок нет
Загрузка...Наиболее популярными считаются CorelDRAW, Adobe Illustrator и AutoCAD, так как они позволяют создавать точные контуры и линии реза. Многие пользователи выбирают также LightBurn или RDWorks, специально разработанные для работы с лазерными станками. Важно учитывать, что программа должна экспортировать файлы в форматы DXF, SVG или AI, которые корректно считываются оборудованием.
Одна из главных причин — неправильная настройка оптики или фокусного расстояния. Если линзы загрязнены или плохо отъюстированы зеркала, луч теряет точность и искажает форму. Вторая частая причина — люфты и износ направляющих станка, которые вызывают смещение при движении по дуге.
