Шероховатость после лазерной резки — ключевой параметр, напрямую влияющий на внешний вид изделия, его износостойкость, прочность соединений и последующие этапы обработки. В этой статье разберём, от чего зависит шероховатость поверхности при лазерной резке, как она влияет на изделие, и каким образом её можно снизить.

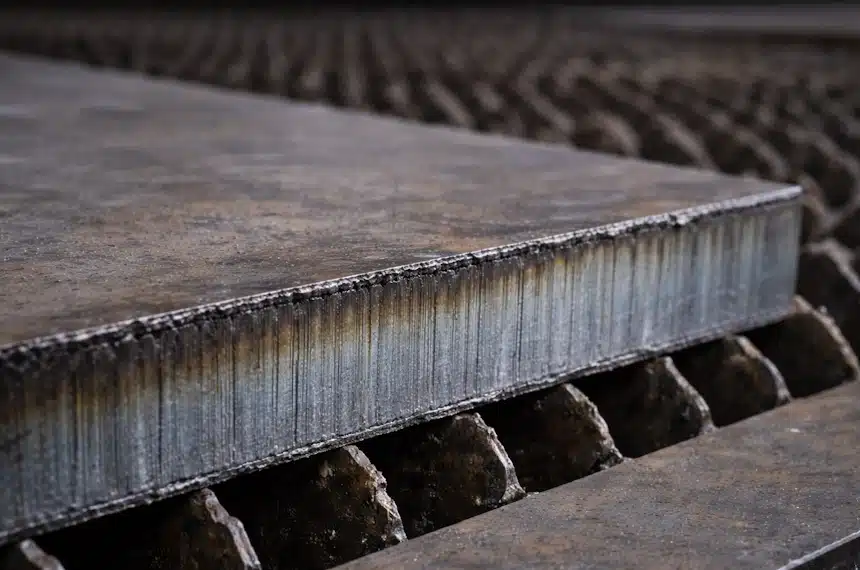

Что такое шероховатость поверхности
Это совокупность микронеровностей, остающихся на кромке и плоскости материала после обработки. В случае лазерной резки речь идет прежде всего о качестве торца разреза: насколько он гладкий, ровный и однородный по всей толщине заготовки. Даже при визуально аккуратном резе на поверхности могут присутствовать микроволны, риски и следы расплавленного металла, которые и формируют уровень шероховатости.
В технической документации шероховатость обычно обозначается параметром Ra — средним арифметическим отклонением профиля поверхности. Чем ниже значение Ra, тем более гладкой считается поверхность. Для лазерной резки этот параметр особенно важен, так как лазер формирует кромку без механического контакта, но за счет плавления и быстрого охлаждения материала могут возникать характерные микроструктуры.

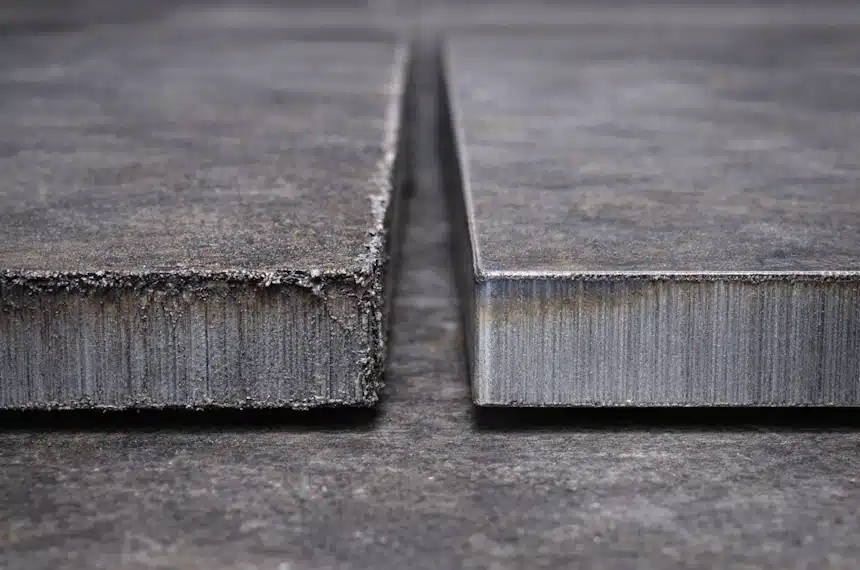

Влияние шероховатости на изделие
- Поверхность с высокой шероховатостью хуже поддается покраске, порошковому напылению и гальваническому покрытию. Микронеровности создают зоны неравномерного сцепления, из-за чего защитный слой может ложиться неравномерно или со временем отслаиваться.
- Шероховатые кромки ухудшают точность сборки. При соединении деталей болтами, сваркой или заклепками микронеровности мешают плотному прилеганию элементов, что может привести к перекосам, дополнительным напряжениям и ускоренному износу узла.
- При эксплуатации в условиях трения или вибрации высокая шероховатость становится источником повышенного износа. Микровыступы работают как абразив, разрушая сопрягаемые поверхности и сокращая срок службы изделия.
- Для декоративных изделий шероховатость напрямую влияет на визуальное восприятие. Гладкий рез выглядит профессионально и дорого, тогда как волнистая или зазубренная кромка снижает ценность даже при точной геометрии.

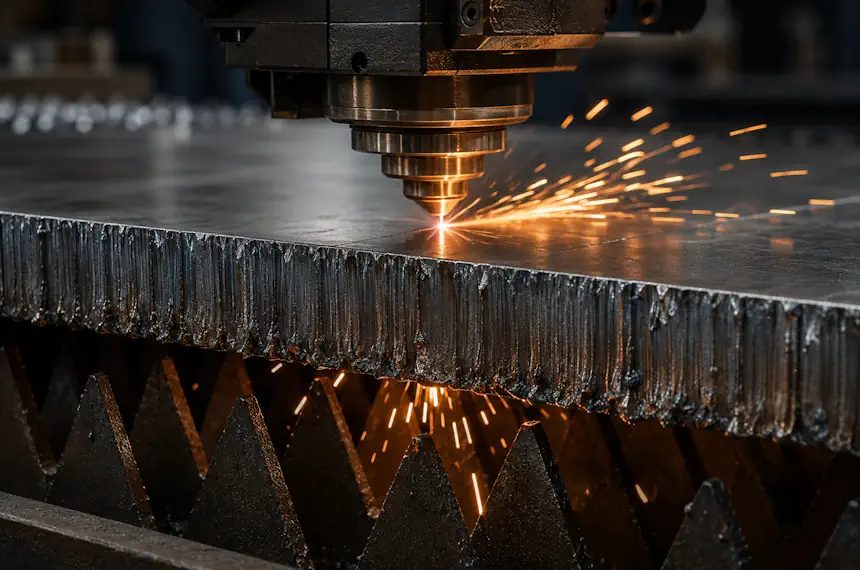

Основные факторы, влияющие на шероховатость
- Мощность лазера. Слишком высокая мощность приводит к интенсивному расплавлению и разбрызгиванию металла, что оставляет наплывы и неровности на кромке. Слишком низкая мощность, наоборот, вызывает нестабильный рез и микроскопические заусенцы.
- Скорость резки. При слишком высокой скорости луч не успевает полностью проплавить материал, и разрез получается рваным. При слишком низкой — металл перегревается, образуются наплывы и зоны вторичного оплавления.
- Фокусировка лазерного луча. Если фокус смещен выше или ниже оптимальной точки, энергия распределяется неравномерно, и рез теряет стабильность.
- Вспомогательный газ. Кислород, азот, сжатый воздух не только удаляют расплав, но и участвуют в тепловом процессе. Неправильно подобранный газ или давление приводят к образованию окалины, грата и неровностей.
- Качество материала: его химический состав, толщина, наличие примесей и защитных покрытий. Например, оцинкованная сталь и алюминиевые сплавы режутся с разной чистотой кромки даже при одинаковых режимах.

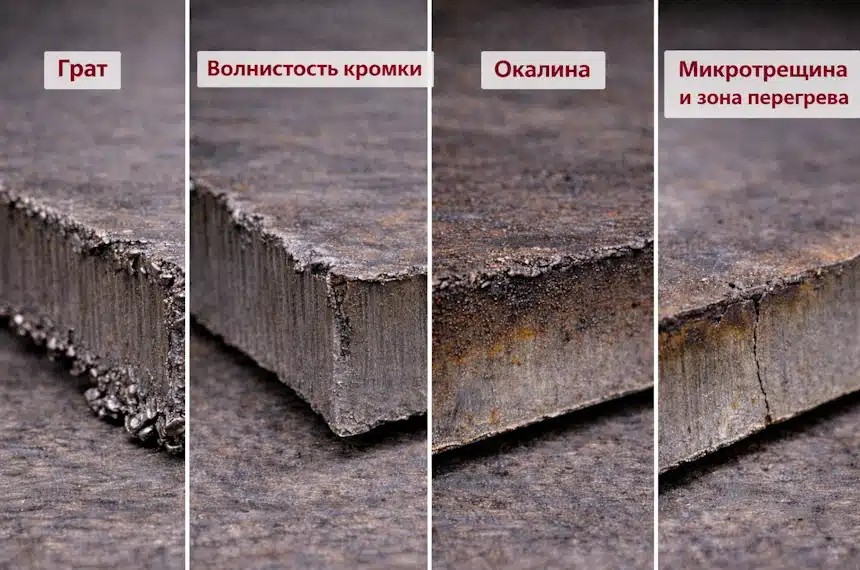

Типичные дефекты поверхности после лазерной резки
Грат
Это застывшие капли расплавленного металла на нижней кромке реза. Он появляется из-за недостаточного давления газа или неправильной скорости резки.
Волнистость кромки
Она возникает при нестабильной подаче энергии, вибрациях станка или неправильной фокусировке. В результате линия реза выглядит неровной, даже если геометрия детали сохранена.
Окалина
Темный налет и следы окисления. Она не только ухудшает внешний вид, но и увеличивает микрошероховатость поверхности.
Микротрещины и зоны перегрева
Они возникают при слишком высокой мощности или медленной резке, когда металл перегревается и затем резко охлаждается.
Таблица с факторами и их влиянием на шероховатость
| Фактор | Влияние на шероховатость |
|---|---|
| Мощность лазера | Избыточная мощность увеличивает наплывы, недостаточная — рваность кромки |
| Скорость резки | Слишком высокая — неровный рез, слишком низкая — оплавление |
| Фокусировка | Неправильный фокус вызывает волнистость и микродефекты |
| Тип газа | Влияет на чистоту кромки и наличие окалины |
| Давление газа | Недостаточное давление увеличивает грат |
| Толщина материала | Чем толще материал, тем выше риск увеличения шероховатости |
| Состав металла | Примеси и сплавы влияют на стабильность плавления |
Как снизить шероховатость при лазерной резке
Оптимальная настройка фокуса лазера
Для снижения шероховатости необходимо:
- точно выставить фокус на толщину заготовки;
- при работе с разными материалами и толщинами регулярно проверять положение фокусной точки;
- использовать автоматические системы фокусировки, если они предусмотрены станком.
Правильный фокус обеспечивает узкий, концентрированный луч, минимизируя зоны перегрева и интенсивного расплава, что напрямую снижает микронеровности.
Подбор мощности и скорости резки
Энергия лазера и скорость подачи заготовки должны быть оптимально сбалансированы.
- Слишком высокая мощность приводит к интенсивному плавлению и разбрызгиванию металла, оставляя на кромке наплывы и грат.
- Слишком низкая мощность вызывает неполное проплавление материала, из-за чего могут образовываться рваные края и микротрещины.

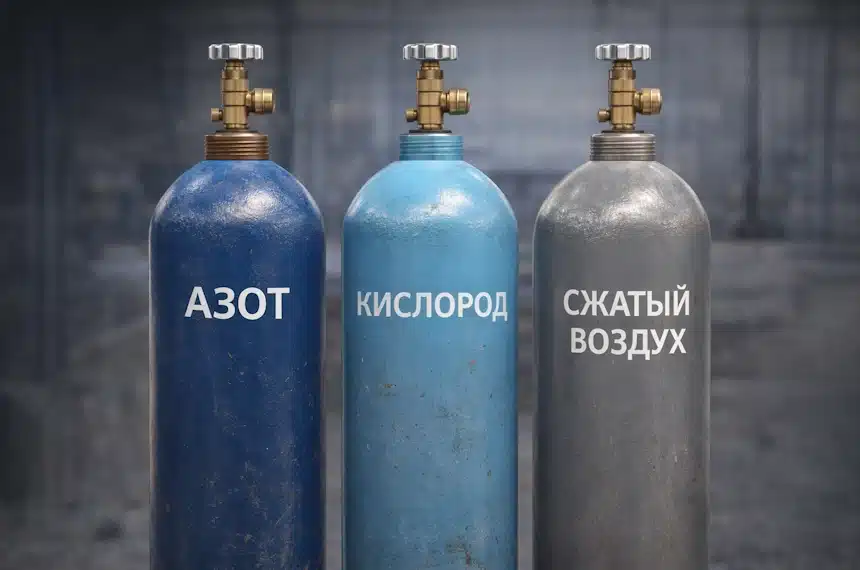

Выбор вспомогательного газа
Он выполняет две функции: удаляет расплавленный металл из зоны реза и участвует в тепловом процессе. От типа газа и его давления зависит шероховатость кромки:
- Азот практически не окисляет металл и даёт более гладкую поверхность;
- Кислород ускоряет резку, но повышает образование окалины и микронеровностей;
- Сжатый воздух, на кромке может оставаться мелкий грат.
Чистота оптики и сопла
Загрязненные линзы, зеркала или деформированное сопло искажают лазерный луч и поток газа. В результате линия реза становится волнистой, появляются наплывы и микронеровности.
Для снижения шероховатости важно:
- регулярно очищать оптику от пыли и копоти;
- проверять состояние сопла и при необходимости заменять его;
- использовать только рекомендованные производителем расходные материалы.
Контроль качества материала
Состав и структура заготовки существенно влияют на шероховатость.
- Листы с неоднородной толщиной, примесями или защитными покрытиями режутся с меньшей равномерностью.
- Толстые и пористые материалы требуют более точной настройки режима, иначе на кромке появятся наплывы и волнистость.

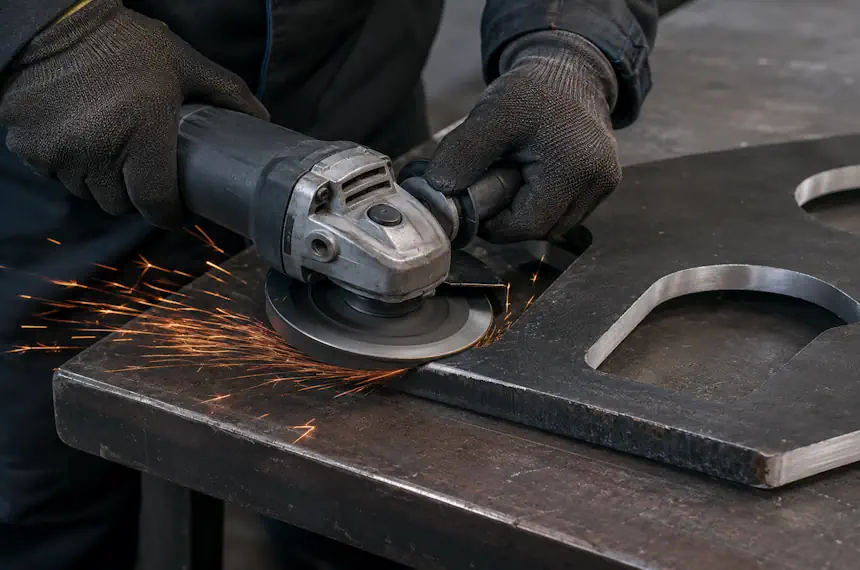

Дополнительная обработка для улучшения поверхности
- Механическая зачистка. Шлифовальные круги, лепестковые диски или абразивные ленты удаляют грат и выравнивают микронеровности, делая кромку гладкой и безопасной.
- Виброабразивная обработка. Изделия помещаются в специальную камеру с абразивными телами. Этот метод позволяет равномерно сгладить поверхность без нарушения геометрии.
- Химическое травление, полировка. Эти методы не только снижают шероховатость, но и улучшают внешний вид изделия.
- Дробеструйная, пескоструйная обработка. Подходит для серийного производства. Удаляет окалину и микродефекты, формируя однородную текстуру поверхности.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Шероховатость поверхности — это совокупность микронеровностей, которые остаются на кромке и плоскости материала после лазерной резки. Этот параметр измеряется в микрометрах и показывает, насколько гладкой или, наоборот, неровной является обработанная поверхность.
Качество поверхности после лазерной резки зависит от мощности лазера, скорости реза, типа и толщины материала, используемого газа (кислород, азот, воздух), фокусировки луча и состояния оборудования. Неправильная настройка любого из этих параметров может привести к повышенной шероховатости.
Да, шероховатость поддаётся контролю. Оптимизация режимов резки, правильный подбор газа и регулярное техническое обслуживание лазерной установки позволяют значительно улучшить качество поверхности без дополнительной механической обработки.
