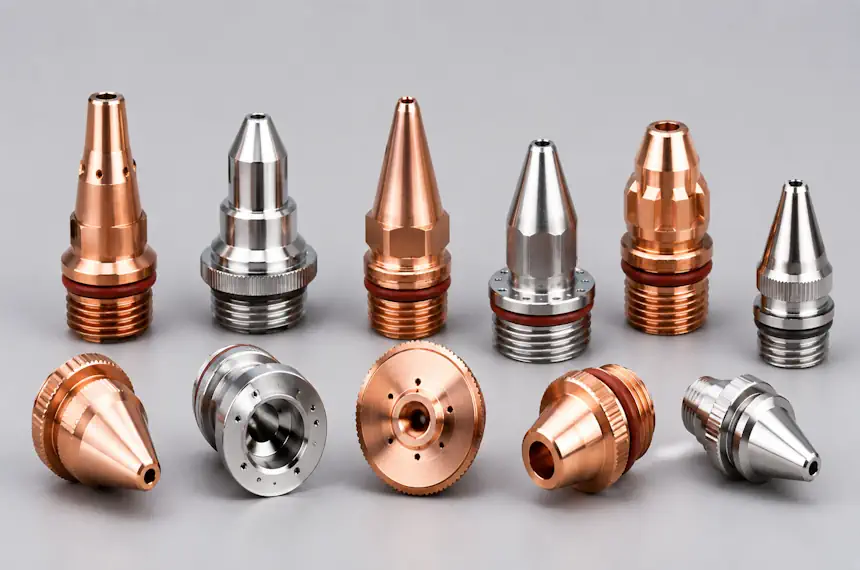

Выбор сопла напрямую влияет на качество кромки, стабильность процесса и скорость обработки материала. От формы, диаметра и конструкции сопла зависит, насколько точно будет подаваться газ в зону реза, и насколько аккуратным получится результат. В статье разберём основные виды сопел для лазерной резки, их различия и особенности применения.
Виды сопел для лазерной резки
Однослойные сопла
Это наиболее простая и распространенная конструкция. Такая геометрия формирует узконаправленный, высокоскоростной поток, который эффективно выдувает расплавленный металл из зоны реза. Однослойные сопла чаще всего используются в сочетании с азотом, сжатым воздухом, аргоном. Они подходят для резки нержавеющей стали, алюминия, латуни и титана, когда требуется получить чистую кромку без следов окисления.
Особенно эффективно такие сопла проявляют себя при работе с тонкими листами металла до 3-4 мм, где важны скорость и точность обработки. Однако при резке толстых сталей с использованием кислорода однослойные сопла не применяются, поскольку слишком агрессивный поток газа может нарушить стабильность процесса.

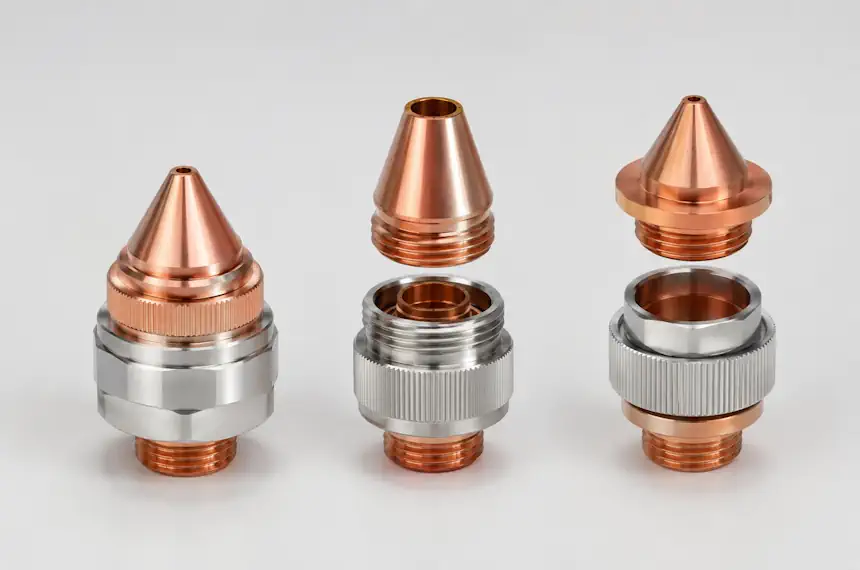

Двухслойные сопла
Такие сопла имеют более сложную конструкцию, которая включает два канала подачи газа: внутренний и внешний. Такая схема позволяет формировать ламинарный, то есть более стабильный и равномерный поток. Давление газа при этом значительно ниже, чем у однослойных сопел, что особенно важно при работе с кислородом.
Двухслойные сопла широко применяются для резки углеродистых сталей средней и большой толщины. В данном случае кислород выполняет не только функцию удаления расплава, но и участвует в химической реакции с металлом, выделяя дополнительное тепло. Это позволяет эффективно резать толстые листы при относительно невысокой мощности лазера. Внешний поток газа играет роль защитного кожуха, который предотвращает попадание атмосферного воздуха в зону реза и тем самым стабилизирует процесс.
Сравнительная таблица однослойных и двухслойных сопел
| Тип сопла | Конструкция | Газ | Давление | Основные материалы | Применение |
|---|---|---|---|---|---|
| Однослойное | Один канал | Азот, воздух | 15-25 бар | Нержавейка, алюминий, латунь, титан | Тонкий металл |
| Двухслойное | Два канала | Кислород | 0,5-5 бар | Углеродистая сталь | Средние и толстые листы |

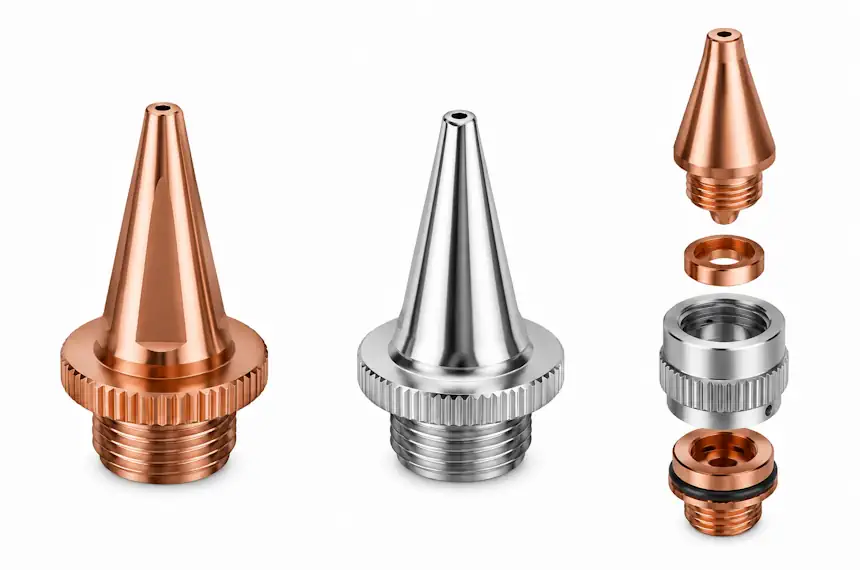

Высокоскоростные сопла (High-Speed)
Их можно отнести к современным технологическим решениям. Конструкция высокоскоростных сопел оптимизирована с точки зрения аэродинамики, часто с использованием эффекта Вентури. Благодаря этому удается сформировать мощный и направленный поток газа при меньшем его расходе. На практике это позволяет снизить потребление газа на 30–50% без потери качества резки. Такие сопла особенно востребованы на производстве, где важна экономическая эффективность и стабильность процесса при обработке материалов средней толщины.
Сопла типа «сомбреро»
Они отличаются увеличенной высотой и специфической формой конусной части. Подобная геометрия разработана для выполнения сложных задач, например, резки плотных контуров, расположенных близко друг к другу. Благодаря своей форме такие сопла снижают риск зацепления соседних деталей и обеспечивают аккуратную обработку даже мелких элементов. Существуют также модификации с закругленной вершиной, которые применяются при работе с ультратонкими листами металла толщиной менее 0,5 мм. Это позволяет избежать прилипания деталей к соплу и повышает стабильность процесса.

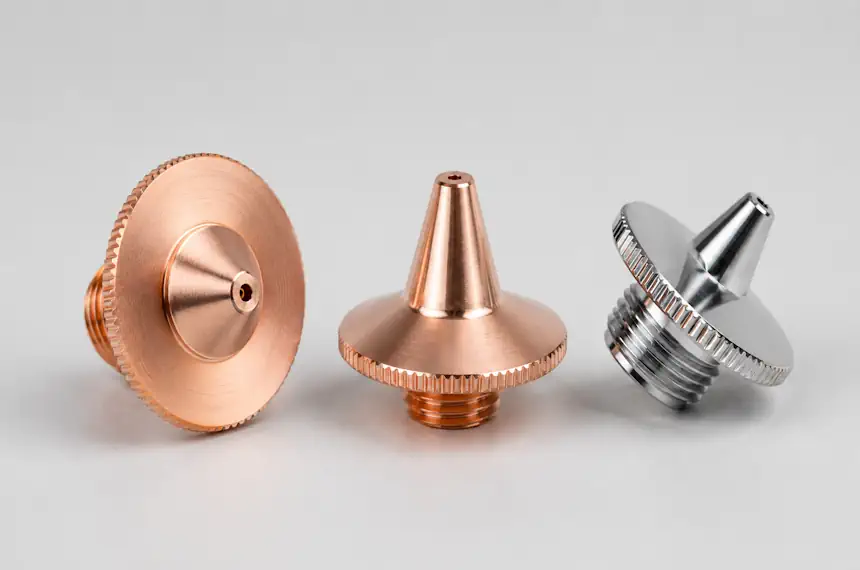

Как выбрать сопло для лазерной резки
Диаметр сопла
Он напрямую влияет на форму и силу газового потока.
Основные рекомендации:
- Малый диаметр (1–1,5 мм): тонкий металл (до 3 мм), резка азотом или воздухом.
- Средний диаметр (1,5–2 мм): универсальный вариант для средних толщин (3–10 мм), баланс между газом и скоростью потока.
- Большой диаметр (2,5–4 мм): толстый металл (от 10 мм), резка кислородом, мощный поток газа.
Материал сопла
Наиболее распространенный материал — медь высокой чистоты, что обусловлено ее высокой теплопроводностью. Это позволяет эффективно отводить тепло из зоны реза и предотвращать перегрев самого сопла. Для увеличения срока службы и повышения эксплуатационных характеристик поверхность сопел дополнительно покрывается хромом или керамическими составами. Такие покрытия препятствуют налипанию расплавленного металла и значительно упрощают обслуживание.

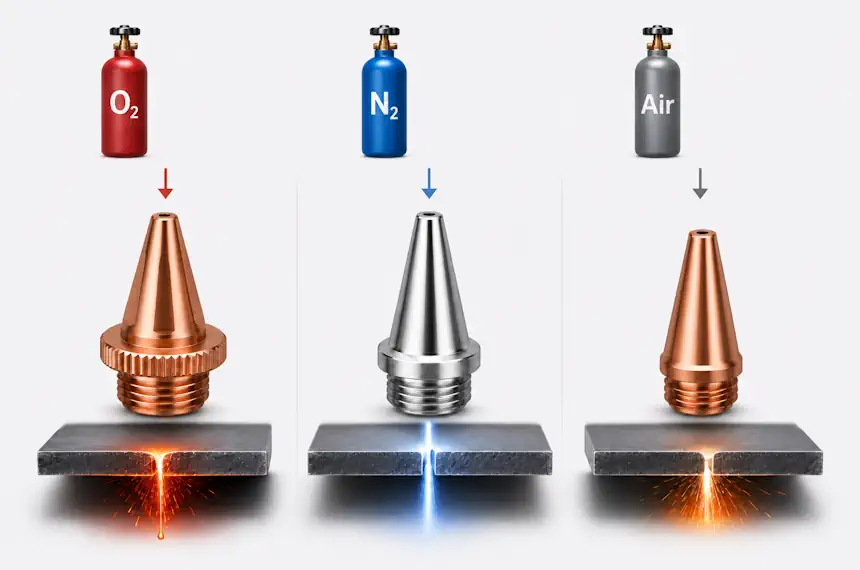

Влияние газа на выбор сопла
Правильное сочетание газа и сопла критично:
- Кислород: для черной стали, используется с двухслойными соплами
- Азот: для чистого реза без окисления, применяется с одинарными соплами
- Воздух: бюджетный вариант для универсальных задач
Дополнительные параметры выбора
- Толщина и тип материала. Чем толще металл, тем больше диаметр сопла и ниже давление газа. Теплопроводность тоже важна. Чем она выше, тем более интенсивный поток газа требуется для эффективного удаления расплава.
- Высота установки сопла. Оптимальный зазор между соплом и материалом составляет 0,5–1,5 мм. Нарушение этого параметра приводит к дефектам реза.
- Совместимость с лазерной головкой. Различные модели оборудования имеют разные стандарты резьбы и системы центрирования. Использование неподходящего сопла может вызвать смещение лазерного луча и привести к серьезным дефектам обработки.
В нашем каталоге представлены не только лазерные станки, но и расходные материалы. Мы предлагаем проверенные решения, которые подходят как для промышленного использования, так и для малого бизнеса. Обращайтесь к нам — менеджеры помогут подобрать сопло под ваши задачи и ответят на все вопросы.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Выбор зависит от технологии резки и используемого газа. Однослойные сопла подходят для работы с азотом или воздухом и обеспечивают чистый рез без окисления. Двухслойные используются при кислородной резке углеродистой стали, особенно большой толщины.
Диаметр сопла определяет форму и мощность газового потока. Малый диаметр дает более точную и концентрированную струю, что важно для тонких материалов. Большой диаметр увеличивает объем газа и используется при резке толстых металлов. Неправильно подобранный диаметр может привести к ухудшению качества кромки.
Теоретически можно, но на практике это приводит к ухудшению качества резки и снижению эффективности. Для каждого материала и толщины рекомендуется подбирать сопло индивидуально с учетом типа газа, давления и режима обработки.
