Фрезерные станки с ЧПУ позволяют автоматизировать процессы обработки материалов, повысить точность изделий. Такие станки используются в мебельной промышленности, машиностроении, рекламе, производстве сувениров и многих других сферах. В статье подробно разберем, как работает фрезерный станок с ЧПУ, из чего он состоит и какие задачи способен решать.

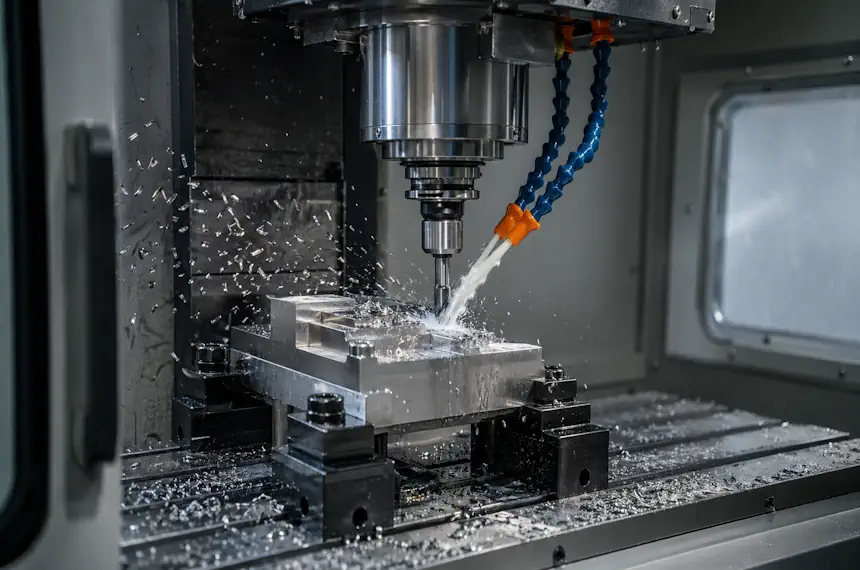

Как работает фрезерный станок с ЧПУ
Принцип работы фрезерного станка с ЧПУ основан на перемещении инструмента или заготовки по заданной траектории. Управляющая программа задает координаты движения по осям X, Y и Z, а также параметры обработки.
Процесс работы можно разделить на несколько этапов:
- Создание модели изделия. Сначала разрабатывается чертеж или 3D-модель.
- Подготовка управляющей программы. Формируется G-код — набор команд для станка.
- Загрузка программы в систему ЧПУ. Файл передается в контроллер станка через USB, сеть или напрямую с ПК.
- Запуск обработки. Станок автоматически выполняет команды: перемещает инструмент, включает шпиндель и обрабатывает материал.
- Завершение работы. После выполнения программы станок останавливается, и готовая деталь снимается со стола.
Вся работа проходит без постоянного участия оператора, что значительно увеличивает производительность.
Основные узлы фрезерного станка с ЧПУ
Станина
Станина — это базовый несущий элемент конструкции, на котором закреплены все остальные узлы станка. Именно от ее жесткости и массы зависит устойчивость оборудования к вибрациям и качество обработки.
Чаще всего станина изготавливается из чугуна или сварной стали. Чугунные конструкции лучше гасят вибрации, поэтому применяются в более точных и тяжелых станках. Жесткая рама предотвращает деформации при нагрузках и обеспечивает стабильность геометрии при длительной работе.
Рабочий стол
Рабочий стол служит для размещения и фиксации заготовки. Он может иметь разные варианты исполнения:
- стол с Т-образными пазами для механического крепления;
- вакуумный стол для быстрой фиксации листовых материалов.
От качества и ровности рабочего стола зависит точность обработки, особенно при работе с крупными деталями.

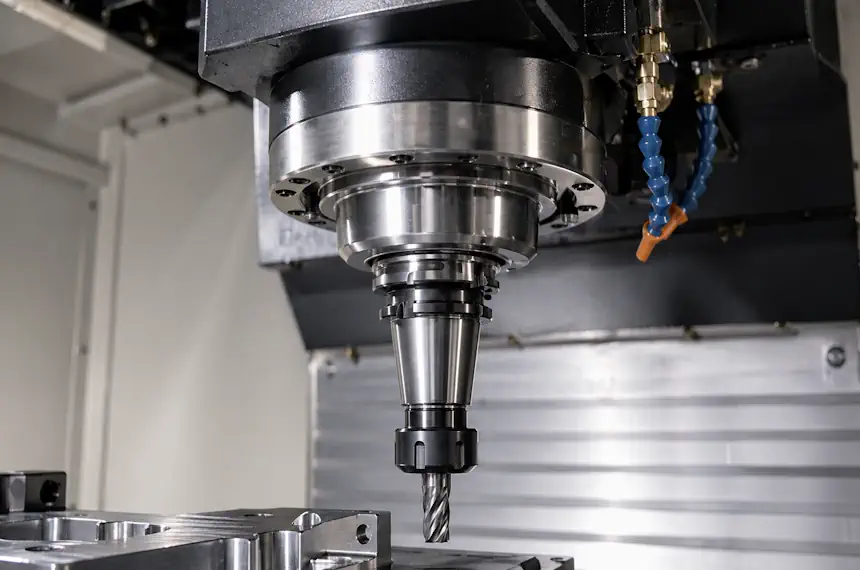

Шпиндель
Он отвечает за вращение режущего инструмента (фрезы). Он определяет возможности оборудования по обработке материалов.
Основные параметры шпинделя:
- мощность (влияет на производительность);
- скорость вращения (обычно от 6 000 до 24 000 об/мин);
- тип охлаждения (воздушное или водяное).
Качественный шпиндель обеспечивает стабильные обороты, низкий уровень вибраций и длительный срок службы.
Режущий инструмент
Фреза — это непосредственно инструмент, он взаимодействует с материалом. Она может иметь различную форму, диаметр и количество режущих кромок в зависимости от выполняемой задачи.
Существуют фрезы для:
- черновой и чистовой обработки;
- 3D-фрезеровки.

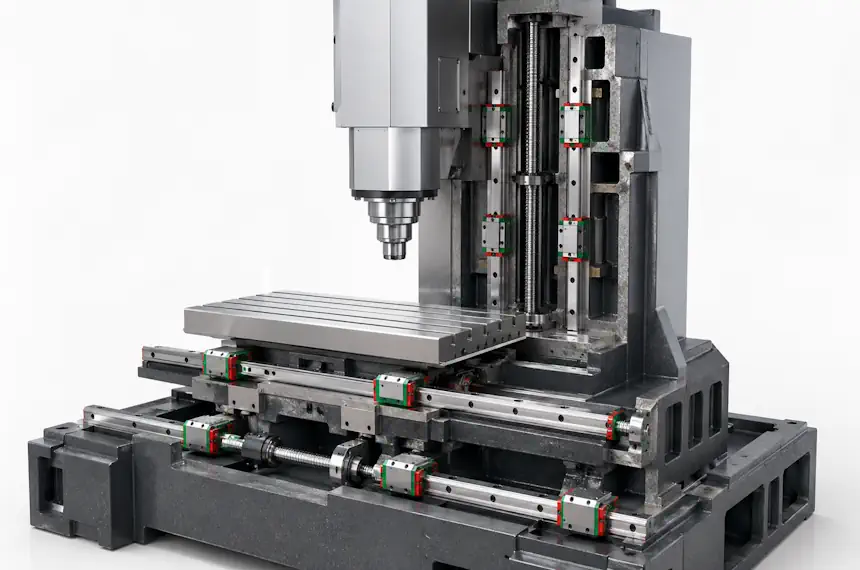

Направляющие
Направляющие обеспечивают точное перемещение рабочих узлов по осям X, Y и Z. Чаще всего используются линейные рельсовые направляющие с каретками.
Их преимущества:
- высокая точность позиционирования;
- минимальный люфт.
Приводы и двигатели
Движение всех осей станка обеспечивается приводами: шаговыми или сервоприводами.
Шаговые двигатели
- более доступные по стоимости;
- подходят для большинства задач;
- используются в малых и средних станках.
Сервоприводы
- обеспечивают более высокую точность и скорость;
- применяются в промышленном оборудовании.
Шарико-винтовые пары
ШВП преобразуют вращательное движение двигателя в линейное перемещение. Это один из важнейших элементов, влияющих на точность.
Преимущества ШВП:
- минимальный люфт;
- плавность движения;
- долговечность.
Система управления ЧПУ
Это «мозг» станка, который управляет всеми процессами. Она принимает G-код, обрабатывает команды и передает сигналы на приводы и шпиндель.
Основные функции системы управления:
- интерпретация G-кода;
- контроль движения по осям;
- управление режимами обработки;
- обеспечение безопасности работы.

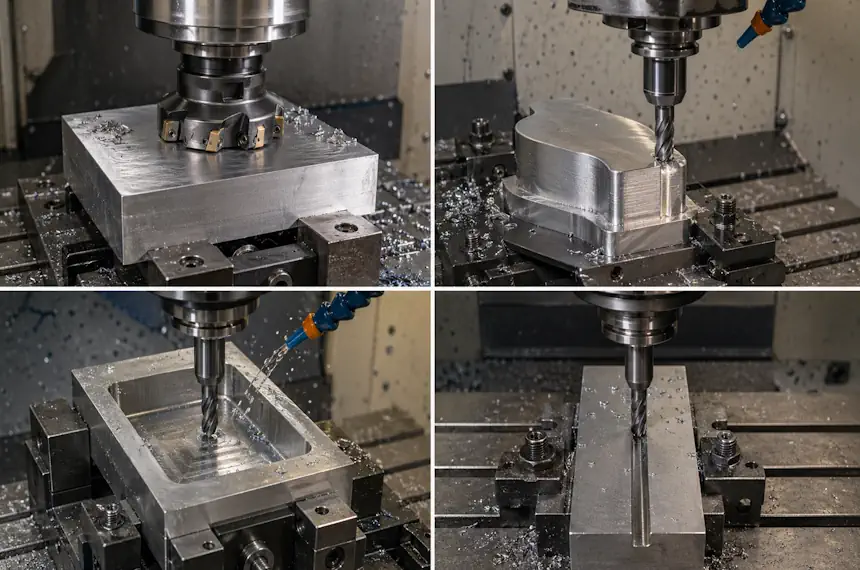

Виды операций на фрезерных станках с ЧПУ
Плоскостное фрезерование
Оно используется для обработки ровных поверхностей заготовки.
Особенности операции:
- используется торцевая или цилиндрическая фреза;
- снимается слой металла по всей площади детали;
- достигается высокая чистота поверхности.
Такая операция часто выполняется в начале технологического процесса, чтобы сформировать базовую поверхность для последующих операций.
Контурное фрезерование
Контурное фрезерование позволяет создавать внешний или внутренний контур детали. Инструмент движется по заданной траектории, полностью повторяя форму модели.
Применяется для:
- обработки сложных профилей
- создания пазов и выступов
- обработки пресс-форм
На современных станках с 3-, 4- и 5-осевой системой управления можно изготавливать сложные пространственные формы.

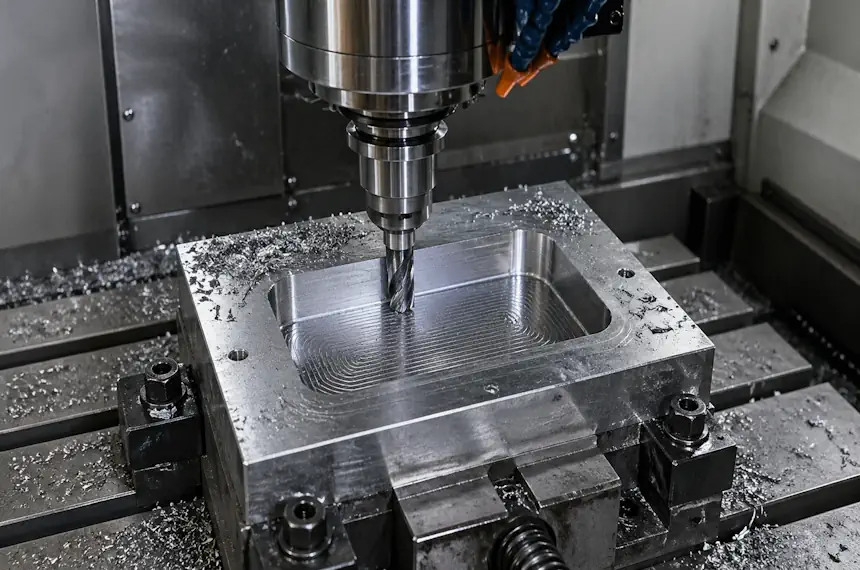

Карманная обработка
Это удаление материала внутри замкнутого контура. В результате формируется углубление определённой формы и глубины.
Основные характеристики:
- используется при изготовлении корпусов и рам
- может выполняться несколькими стратегиями резания
Система ЧПУ автоматически рассчитывает оптимальную траекторию движения инструмента.
Фрезерование пазов
Операция предназначена для создания различных пазов:
- прямых
- Т-образных
- шпоночных
Пазы используются для соединения деталей, установки направляющих, фиксации элементов конструкции.

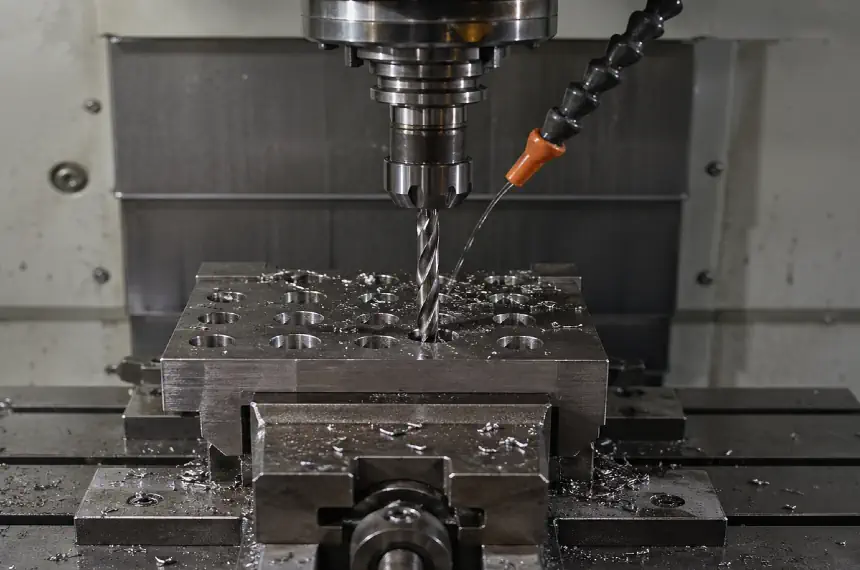

Сверление
Хотя сверление является отдельным видом обработки, большинство современных фрезерных центров выполняют эту операцию без смены оборудования.
Преимущества:
- высокая точность расположения отверстий
- возможность серийного производства
3D-фрезерование
3D-обработка применяется для изготовления сложных поверхностей и объёмных форм:
- штампов
- лопаток турбин
- пресс-форм
Гравировка
Фрезеры используются для нанесения надписей, логотипов и декоративных элементов.
Преимущества:
- высокая детализация
- возможность работы с мелкими инструментами

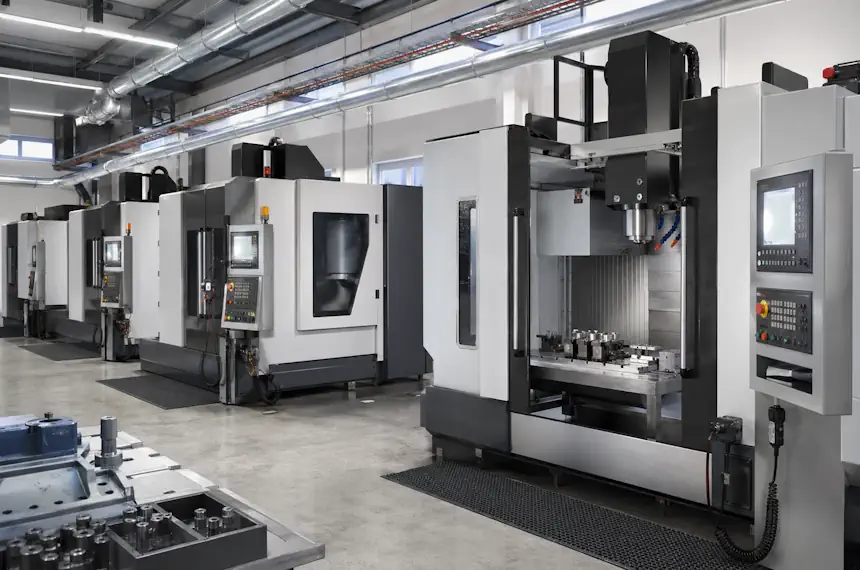

Преимущества фрезерных станков
- Высокая точность обработки. Она обеспечивает идеальную повторяемость. Если необходимо изготовить сотни или тысячи одинаковых деталей, каждая из них будет соответствовать заданным характеристикам.
- Повышение производительности. Использование ЧПУ значительно ускоряет производственный процесс. Оборудование способно работать практически непрерывно, выполняя сложные операции без остановок.
- Минимизация человеческого фактора. После правильной настройки программы вероятность брака существенно снижается. Человеческое участие сводится к контролю процесса, загрузке заготовок и проверке готовых деталей.
- Возможность изготовления сложных деталей. Можно выполнять 3D-обработку, гравировку, многоосевую обработку.
- Снижение затрат производства. Бесспорно, покупка станка с ЧПУ требует вложений, но в долгосрочной перспективе оборудование позволяет существенно сократить расходы.
- Интеграция с современными CAD/CAM системами. Инженер создаёт модель детали в CAD-программе, после чего CAM-система формирует управляющий код для станка.
- Стабильное качество продукции. Автоматизация процессов обеспечивает одинаково высокий результат при каждой операции. Даже при больших объёмах производства качество остаётся стабильным.
Таблица с частыми ошибками при работе на фрезерном станке
| Ошибка | Причина | Последствия | Как избежать |
|---|---|---|---|
| Неправильный выбор фрезы | Несоответствие инструменту | Плохое качество обработки | Подбирать инструмент под материал |
| Ошибки в G-коде | Некорректная программа | Брак изделия | Проверять программу перед запуском |
| Неправильная фиксация заготовки | Слабое крепление | Смещение детали | Надёжно закреплять материал |
| Неверные режимы резания | Ошибки в настройках | Перегрев и износ инструмента | Использовать рекомендуемые параметры |
| Игнорирование обслуживания | Отсутствие ухода | Поломки станка | Регулярно проводить ТО |
Выбираете фрезерный станок с ЧПУ? Обращайтесь к нам — менеджеры подберут оборудование под ваши задачи и бюджет, а инженеры проведут пусконаладку. Вы можете отправить свои материалы — мы протестируем их на станке и пришлем видео с результатом обработки.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Типовой фрезерный станок с ЧПУ включает станину, рабочий стол, шпиндель с инструментом, систему приводов по координатным осям, блок числового программного управления, систему охлаждения.
Главное отличие — автоматизация и точность. При ручной обработке многое зависит от опыта оператора. В случае ЧПУ человеческий фактор минимизирован: программа управляет каждым движением инструмента с точностью до сотых долей миллиметра.
G-код — это язык программирования станков с ЧПУ. Он содержит команды, определяющие перемещение инструмента, скорость вращения шпинделя, глубину резания и другие параметры обработки. Именно этот код превращает цифровую модель в физическую деталь.
