Лазерные станки давно стали ключевым оборудованием в промышленности, производстве рекламной продукции, машиностроении, мебельной отрасли и других сферах. Они обеспечивают высокую точность, чистый рез и возможность обработки материалов, которые плохо поддаются механическим методам. В статье рассмотрим основные виды лазерных станков, их особенности применения, а также плюсы и минусы.
Классификация лазерных станков по типу лазера
Лазерные станки различают по типу излучателя. Именно от него зависят длина волны, мощность, цена оборудования.

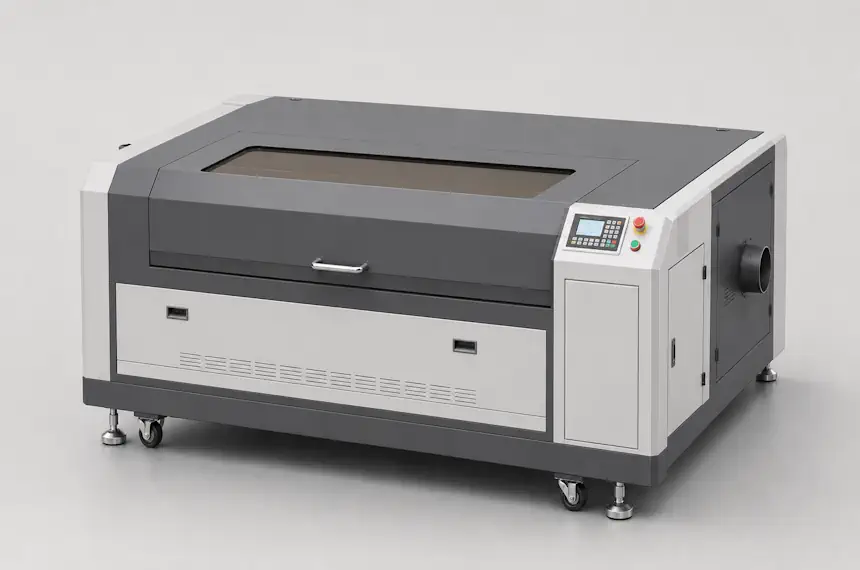

Газовые лазерные станки
Газовые лазеры работают за счёт генерации излучения в газовой активной среде. Самым распространённый и востребованный — CO2 лазер. Он сочетает высокую универсальность, доступную стоимость и отличные результаты при обработке неметаллов.
Лазерные CO2 станки
Это оборудование, в котором генерация лазерного излучения происходит в газовой среде. Основная длина волны — 10,6 мкм.
CO2 лазеры бывают настольными, широкоформатными, конвейерными, что позволяет использовать их в любых условиях, начиная от домашней мастерской и заканчивая крупным производством.
Принцип работы лазерного CO2 станка
Она основана на возбуждении газовой смеси электрическим разрядом. Процесс состоит из нескольких этапов:
- Электрическое поле возбуждает молекулы азота.
- Энергия передаётся молекулам CO2, которые становятся активными.
- Молекулы генерируют инфракрасное излучение.
- Луч усиливается резонатором и выводится через оптику.
- Лазерная головка фокусирует энергию на материал, обеспечивая резку или гравировку.
Какие материалы можно обрабатывать CO2 лазером
Он отлично справляется с такими материалами, как фанера, дерево, акрил, МДФ, картон, бумага, ткань, кожа, пластик и другими.
Преимущества лазерных CO2 станков
- Точность и качество реза. Края получаются ровными, без сколов и необходимости последующей обработки.
- Простой запуск и настройка. Обучение операторов занимает минимум времени.
- Возможность использовать дома. Компактные настольные CO2 станки подходят для хобби, творчества и малого бизнеса.
Недостатки лазерных CO2 станков
- Лазерная трубка имеет ограниченный ресурс;
- Требуется регулярное обслуживание оптики.
Твердотельные лазерные станки
В твердотельных лазерах активная среда — это кристалл или стекло, легированные редкоземельными элементами.
К твердотельным лазерам относятся:
Волоконные лазерные станки (Fiber-лазеры)
Это оборудование, в котором лазерный луч формируется в оптическом волокне, усиленном редкоземельным элементом (чаще всего иттрием). Луч передаётся по волоконному кабелю непосредственно в режущую голову. Там он фокусируется в точку диаметром несколько десятков микрон.
Основная длина волны волоконного лазера — 1,06 мкм.
Как работает волоконный станок
- Излучатель генерирует мощный поток фотонов.
- Оптоволокно передаёт энергию на головку без потерь.
- В головке луч фокусируется до минимального диаметра.
- В точке контакта металл нагревается до 2000–6000 °C и мгновенно плавится.
- Газ выдувает расплав, формируя чистый рез.
Преимущества волоконных станков
- Высокое качество кромки. Гладкие края, отсутствие окалин, минимальный нагрев материала.
- Долгий срок службы. Ресурс излучателя составляет до 100 000 часов, что эквивалентно 10–15 годам работы.
- Универсальность по металлам. Станок легко режет углеродистую сталь, нержавейку, алюминий, латунь и другие металлы.
- Возможность обработки труб и профиля на труборезах.
Недостатки волоконных станков
- Высокая цена;
- Чувствительность к качеству газа.

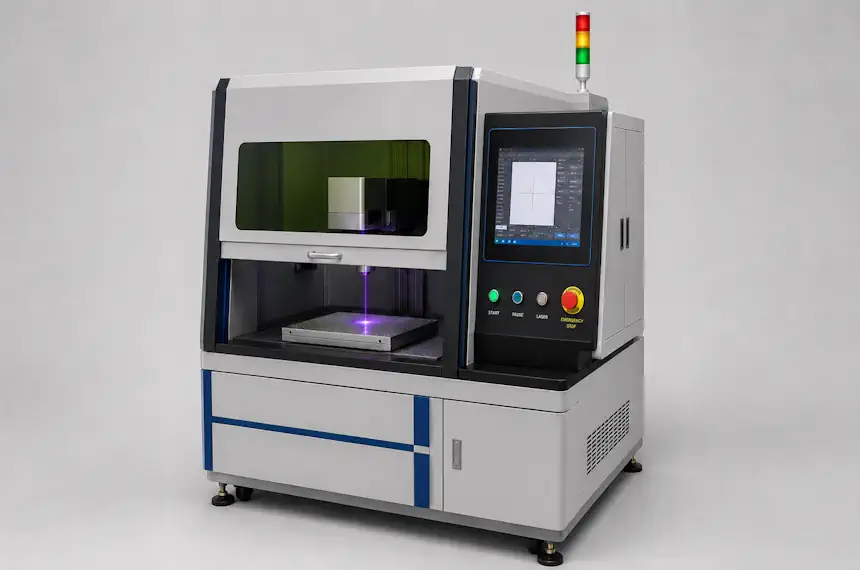

Ультрафиолетовые лазеры (UV-лазеры)
Это высокоточные лазерные системы, использующие излучение с короткой длиной волны, обычно 355 нм или 266 нм. Благодаря этому они обеспечивают «холодную» обработку материалов, что делает их незаменимыми в электронике, медицине, микромеханике и упаковочной промышленности.
Принцип работы ультрафиолетовых лазеров
Главная особенность ультрафиолетовых лазеров — фотохимическое воздействие на материал. Такой лазер разрушает структуру материала на молекулярном уровне.
Основные этапы воздействия:
- Поглощение коротковолнового излучения материалом. Молекулы быстро возбуждаются и разрушаются без значительного нагрева окружающих областей.
- Фотоабляция — испарение материала без оплавления. Материал удаляется послойно, чисто и точно.
- Минимальная зона нагрева. Термическое воздействие ограничено нанометрами, благодаря чему края остаются идеально ровными и чистыми.
- Высокая фокусировка луча. Малый диаметр пятна обеспечивает микрообработку с точностью до нескольких микрон.

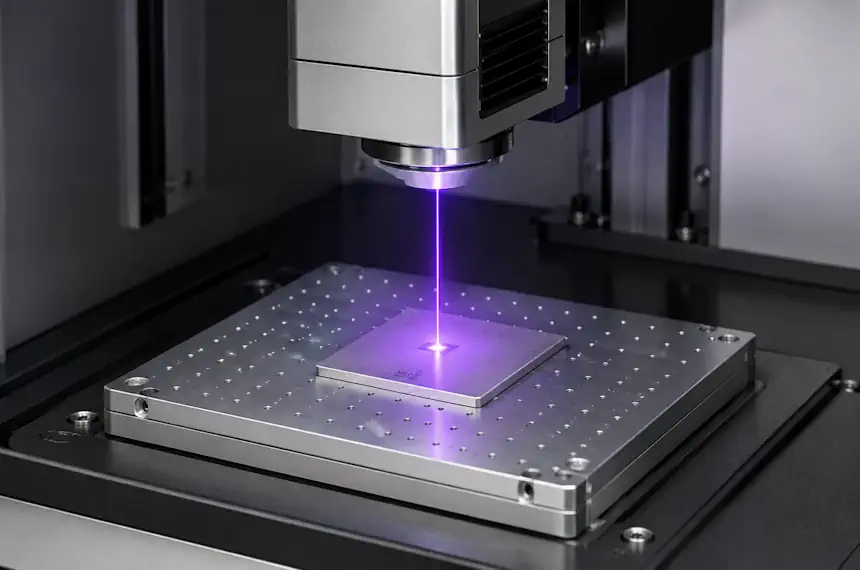

Преимущества ультрафиолетовых лазеров
- Минимальное термическое воздействие. Ультрафиолетовый луч не обугливает и не плавит материал. Нет нагаров, оплавлений и деформаций.
- Идеальная точность. Благодаря плотности энергии и минимальной зоне воздействия получается высокое качество обработки.
- Универсальность применения. Ультрафиолетовые лазеры используются в разных отраслях.
Недостатки ультрафиолетовых лазеров
- Ограниченная толщина материала.
- Ограниченный срок службы лазерного источника.
Сравнительная таблица видов лазерных станков
| Тип лазера | Основные материалы | Применение | Преимущества |
|---|---|---|---|
| Газовые (CO2) | Дерево, акрил, фанера, кожа, пластик и другие | Резка и гравировка неметаллов | Высокая универсальность, доступность, качественный рез |
| Твердотельные | Сталь, нержавейка, алюминий, латунь, медь и другие | Промышленная резка и сварка | Высокая мощность, скорость |
Классификация лазерных станков по материалу обработки
Помимо типа лазера оборудование также делят по тому, какие материалы оно способно обрабатывать.
Лазерные станки для металлов
В эту категорию входят:
- волоконные лазерные станки для резки металла;
- лазерные сварочные аппараты (волоконные);
- лазерные маркеры для металлов.
Они позволяют выполнять:
- резку стали, алюминия, меди, латуни;
- сварку металлов;
- глубокую гравировку;
- маркировку деталей.
Принцип работы
Лазерный станок создает тонкий сфокусированный луч, который направляется на поверхность металла. При взаимодействии с материалом энергия луча вызывает нагрев, плавление или испарение участка металла. Для качественного реза используется вспомогательный газ.
Все процессы управляются ЧПУ-системой, благодаря чему оператор задаёт траекторию, глубину и скорость реза через программу. Это обеспечивает высокую точность и повторяемость обработки.
Лазерные станки для неметаллов
Эту группу чаще всего представляют CO2 лазеры, которые отлично подходят для:
- дерева,
- фанеры, акрила,
- МДФ,
- кожи,
- бумаги, картона,
- пластика.
CO2 станки могут выполнять резку и гравировку, обеспечивая чистый край и минимальное количество отходов. Они широко применяются в рекламных агентствах, производстве декора, сувениров, упаковки, швейной промышленности, изготовлении форм для тиснения.
Принцип работы
Оборудование, ориентированное на обработку неметаллических материалов, в основном работает на базе CO2-лазера, поскольку длина волны СО2 оптимально взаимодействует с органическими, полимерными и природными материалами. Такие станки бывают настольными и полноразмерными, с рабочим полем от 300×200 мм до 1600×1000 мм и более.
Высокая мощность (40–180 Вт) позволяет не только гравировать, но и выполнять качественную резку фанеры до 10–15 мм, акрила до 20 мм, кожаных изделий, ткани и других материалов.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
CO2 лазеры используют газовую смесь для генерации инфракрасного луча и идеально подходят для резки и гравировки неметаллов: кожи, бумаги, пластика и т.д. Волоконные лазеры работают на твердотельном излучателе и эффективно обрабатывают металлы.
Твердотельные лазеры применяются для точной гравировки и резки различных материалов, включая металл, керамику и пластик. Они обеспечивают высокую плотность энергии и стабильность луча, что важно для мелких и сложных деталей.
Да, это позволяет экономить время и ресурсы, не перекладывая материал между разными станками. Комбинированная работа особенно полезна при производстве сувениров, декоративных изделий и брендированной продукции.
