• Размер
    рабочего поля
    1300x2500 мм
  • Мощность
    шпинделя
    3000 Вт
  • Максимальная
    рабочая скорость
    300 мм/сек
Цена:
1 430 000
вкредит
Отправить заявку

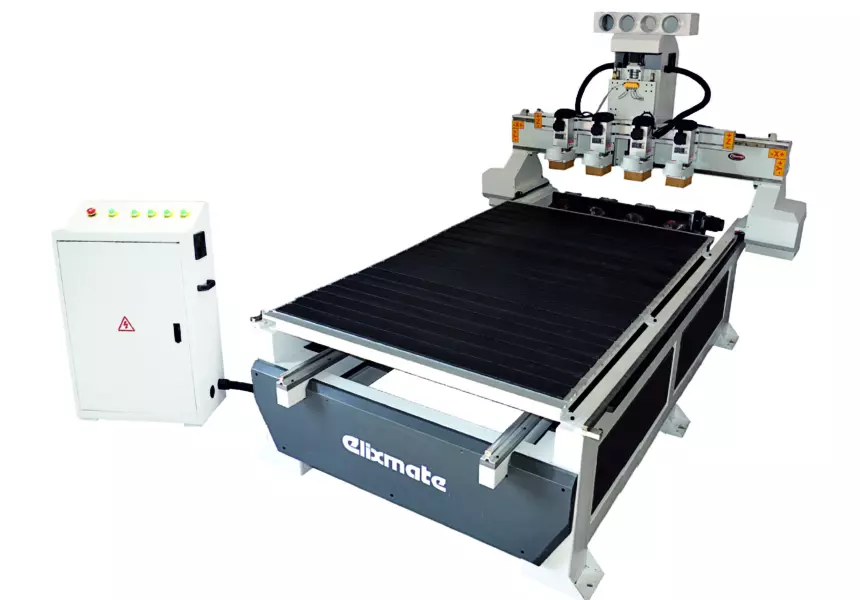

Фрезерный станок Elixmate 1325 MX

Четыре шпинделя Четыре оси вращения СУ RichAuto-A18 Двигатели - Easy Servo

Фрезерный станок Elixmate 1325 MX оснащен 4 (четырьмя) шпинделями и 4 (четырьмя) поворотными устройствами,  его основная задача, это фрезеровка цилиндрических деревянных заготовок (стойки, балясины, столбы, фигуры и статуэтки, ножки и т.д.). Фрезеровка происходит одновременно четырьмя шпинделями, что ускоряет и оптимизирует производственный процесс в 4 раза.

В комплекте идёт алюминиевый стол (Т-слот), устанавливается над поворотными устройствами. На рабочем столе также можно производить 2D и 3D фрезеровку дерева, изготавливать мебельные фасады, резную мебель, двери, декор и множество других изделий. Четыре шпинделя могут работать одновременно, деля всю рабочую область на 4 зоны, также можно работать одновременно тремя, двумя и одним шпинделем. Кнопки включения и отключения шпинделей выведены на корпус ящика.

Рама станка представляет собой прочную сварную станину, которая проходит после сварки отпуск в печи, далее фрезеруется в местах крепления рельсовых направляющих и косозубых реек, отпуск и фрезеровка значительной увеличивают точностные характеристики станка. Рама является основным весом станка и делает его максимально устойчивым к вибрациям.

Портал станка стоит на чугунных литых стойках, а сам состоит из профильной стальной трубы, с толщиной стенки 6 мм, портал также фрезеруется в местах установки рельсовых направляющих и косозубой рейки. Портал оснащен 4-мя шпинделями по 3 кВт с воздушным охлаждением (опционно мощность шпинделей может быть увеличена). На каждый шпиндель установлена щетка-пылесборник, патрубки выведены в общий тракт, выход которого идет в предустановленную систему аспирации.

Централизованная система смазки кареток рельсовых направляющих располагается с задней части портала.

Система поворотных устройств в количестве 4 штук находится под рабочей зоной, для работы на поворотных устройствах необходимо снять рабочее поле, которое крепится к раме станка на 6 болтах. Задняя бабка выполнена в виде зажимного патрона, передняя бабка в виде конусного зажима. Максимальный диаметр заготовки в поворотном устройстве – 280 мм, максимальная длина 1300 мм.

Механическая часть состоит из гибридных микрошаговых двигателей (Leadshine) с обратной связью (Easy Servo), двигатели работают совместно с прочными ременными редукторами, перемещение по осям происходит по линейным стальным направляющим (HIWIN 20мм), приводом для осей «X» и «Y» является косозубая рейка, для оси «Z» высокоточная ШВП.

Система управления станка — RichAuto A18. Стандартное управление движением по трем осям (Z, X, Y). Поддержка управления осью вращения (С). Позволяет переключаться между режимом обработки поверхности и режимом сверления.
Расширенный режим управления четырьмя осями в пространстве (Z, X, Y, С). Обеспечивает защиту от отключений электропитания, использует мгновенное сохранение текущей выполняемой программы, после восстановления электропитания можно продолжить выполняемую программу. Поддерживает запоминание и хранение до 8 точек восстановления и еще массу полезных функций, которые вам пригодятся при работе.

Питание станка осуществляется от сети 380 V. Электрическая схема состоит из блоков питания и управления двигателями, блока питания управления шпинделями и инверторов. Фрезерный станок по всем осям оснащен индуктивными концевыми датчиками.

Наименование Фрезерный станок Elixmate 1325 MX
Наименование Elixmate 1325 MX
Структура станины Сварной профиль прямоугольного сечения, толщина стенки 6 мм
Структура портала и стоек Портал - стальная усиленная балка, стойки - литые чугунные
Высота портала по оси «Z» 200 мм мм
Размер рабочего поля 1300x2500 мм
Тип рабочего стола Сегментированный с T-пазами + поворотные устройства
Мощность шпинделя 3000 Вт
Охлаждение шпинделя воздушное
Частота вращения шпинделя 6000-24000 об/мин об/мин
Цанговый патрон ER32
Максимальная рабочая скорость 300 мм/сек
Тип двигателя по осям «X» и «Y» Гибридные
Редукторы по оси «X» и «Y» Планетарные
Структура оси «X» Квадратные рельсовые направляющие HIWIN 20 мм, Косозубая рейка
Структура оси «Y» Квадратные рельсовые направляющие HIWIN 20 мм, Косозубая рейка
Структура оси «Z» Квадратные рельсовые направляющие HIWIN 20 мм, ШВП 25 мм
Точность позиционирования 0.05 мм мм
Смазка рельс и подшипников Централизованная автоматическая
Тип концевых датчиков Индуктивные
Тип данных G-Код
Смена инструмента Ручная
Система управленияОбрабатывает загруженный в память файл, управляя двигателями, лазером и периферическими устройствами Rich Auto A18, опционально Weihong
Поддерживаемое ПО Type 3, ArtCam, Alphacam, SprutCAM, MasterCAM, PowerMill, SolidCAM, и др.
Электропитание 380 В 50Hz
Рекомендуемый стабилизатор 25000 Вт.

Стандартная комплектация

  • Фрезерный станок Elixmate 1325 MX
  • Система управления RichAuto A18
  • Шпиндель воздушного охлаждения (3.0 кВт) - 4 шт
  • Система поворотных устройств - 4 шт
  • Съемный рабочий стол (Т-слот панели)
  • Цанговый патрон ER32
  • Датчик высоты по оси "Z"
  • Двух ёмкостная вытяжная установка
  • Централизованная автосмазка
  • Ключи для затягивания цангового патрона
  • Инструкции на русском языке

Обрабатываемые материалы

  • АБС-пластик

    резка / гравировка

  • Акрил

    Акрил

    резка / гравировка

  • Алюминий

    резка / гравировка

  • Дерево

    Дерево

    резка / гравировка

  • ДСП

    ДСП

    резка / гравировка

  • Композитные панели

    резка / гравировка

  • Латунь

    резка / гравировка

  • ЛДСП

    резка / гравировка

  • ЛМДФ

    резка / гравировка

  • МДФ

    МДФ

    резка / гравировка

  • Медь

    Медь

    резка / гравировка

  • Монолитный поликарбонат

    резка / гравировка

  • Оргстекло

    резка / гравировка

  • ПВХ

    резка / гравировка

  • Пенокартон

    резка / гравировка

  • Пенопласт

    резка / гравировка

  • Пеноплекс

    Пеноплекс

    резка / гравировка

  • Пенополистирол

    резка / гравировка

  • Поликарбонат

    резка / гравировка

  • Полистирол

    резка / гравировка

  • Текстолит

    Текстолит

    резка / гравировка

  • Фанера

    Фанера

    резка / гравировка

  • Фторопласт

    Фторопласт

    резка / гравировка

Мы готовы проконсультировать по каждому станку и подобрать идеальный фрезерный станок, который будет отвечать вашим бизнес задачам, а также готовы ответить на все ваши вопросы.
