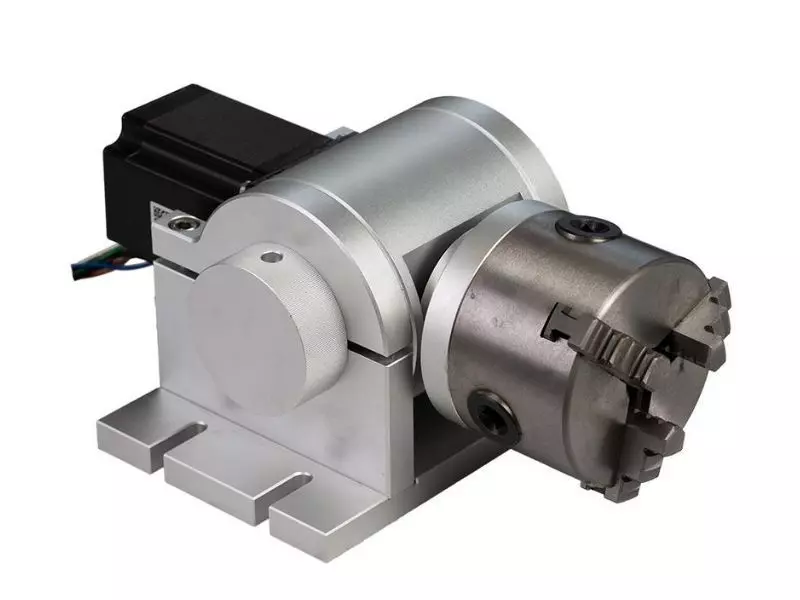

Поворотное устройство кулачкового типа
диаметр 80 ммПоворотная ось предназначена для нанесения лазерным лучом изображения на поверхности тел вращения: на втулки, кольца, муфты, трубы, фланцы и т.п.
Нанесение изображения возможно как на внутренней поверхности (например, внутри обручальных колец), так и на наружной.
Наименование | Поворотное устройство кулачкового типа |
Шаговый двигатель (гибридный) | 2-х фазный 86HS |
Тип самоцентрирующегося патрона | 3-х кулачковый D80 |
Ось вращения | X-Z илиY-Z |
Диапазон угла наклона оси вращения, град. | 0-30 |
Высота оси патрона от опорной поверхности, мм | 65 |
Угловой шаг, град. | 1.8 |
Точность шага | 5 |
Крутящий момент, Hm | 3.2 |
Зажимаемые диаметры, мм: прямые кулачки А-А1/В-В1 | 2-22/25-70 |
Зажимаемые диаметры, мм: обратные кулачки С- С1 | 25-63 |
Габаритные размеры, мм | 200*125*130 |
Вес, кг | 5.74 |
