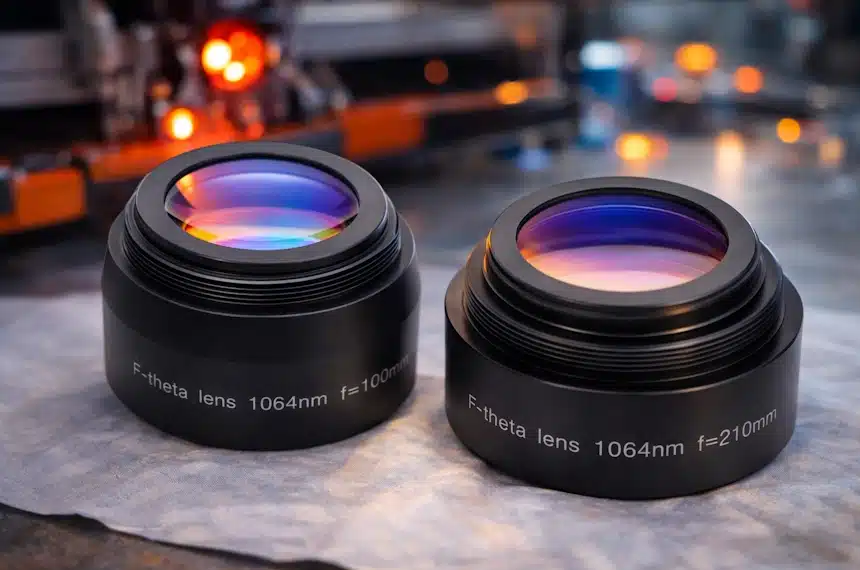

Это один из ключевых элементов оптической системы лазерного станка, напрямую определяющий точность, скорость и стабильность лазерной резки, гравировки или маркировки. Именно линза формирует минимальное пятно лазерного луча в рабочей зоне, обеспечивая концентрацию энергии на заданной глубине материала. От качества фокусирующей линзы и правильности ее выбора зависит чистота кромки, глубина гравировки и ресурс дорогостоящей оптики.
Принцип работы фокусирующей линзы
Лазерный луч, выходящий из источника излучения, попадает на фокусирующую линзу. За счет кривизны поверхности линзы лучи сходятся в одной точке — фокусе. Положение этой точки относительно материала называется фокусным расстоянием. При точной настройке фокуса достигается максимальная плотность энергии, что обеспечивает высокую скорость резки и аккуратную гравировку. Смещение фокуса вверх или вниз приводит к увеличению пятна луча и снижению эффективности обработки.
Основные виды фокусирующих линз
Фокусирующие линзы различаются по фокусному расстоянию, диаметру и материалу изготовления. Наиболее распространены короткофокусные, среднефокусные и длиннофокусные.
- Короткофокусные линзы формируют минимальное пятно и используются для тонких материалов и высокоточной гравировки.
- Среднефокусные считаются универсальными.
- Длиннофокусные линзы обеспечивают большую глубину резкости.
Материалы изготовления линз
Для лазерных CO2 станков чаще всего используются линзы из селенида цинка, обладающие высокой прозрачностью для инфракрасного излучения и устойчивостью к нагреву. В волоконных лазерах применяются линзы из кварцевого стекла или специальных оптических сплавов. Поверхности линз покрываются антибликовыми и защитными слоями, которые снижают потери мощности и продлевают срок службы оптики.
