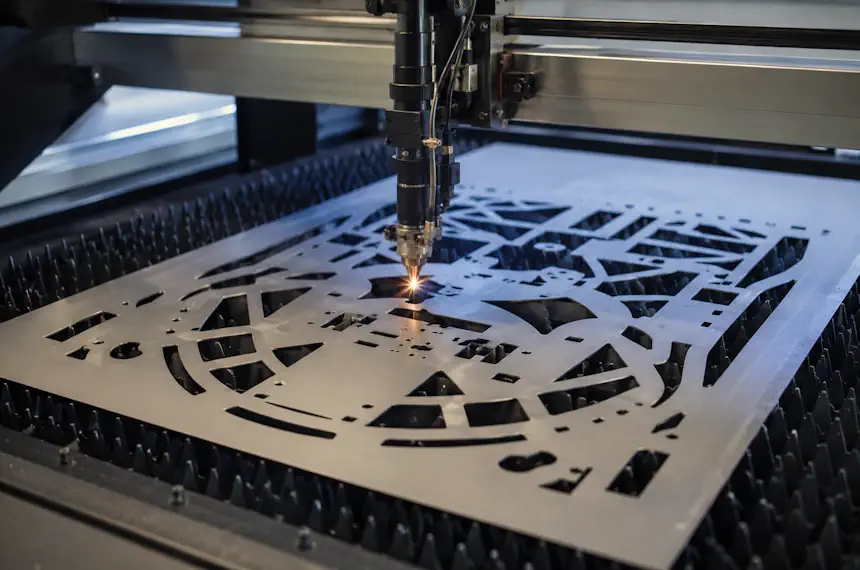

Трафареты широко применяются в различных сферах, начиная от рекламной индустрии и заканчивая дизайном интерьера. Современные технологии позволяют быстро и точно изготавливать трафареты практически любой формы и сложности. Одним из наиболее эффективных способов производства является лазерная резка на станках с ЧПУ. В статье подробно рассмотрим, где применяются трафареты, какие преимущества дает лазерная технология и как правильно изготавливать трафареты на лазерном оборудовании.
Сферы применения трафаретов
- Рекламная индустрия. В рекламном производстве трафареты применяются для нанесения логотипов, надписей и графики на различные поверхности. Они используются при изготовлении вывесок, баннеров, рекламных конструкций и декораций.
- Дизайн интерьера. Декоративные трафареты позволяют быстро наносить сложные узоры на стены, потолки, мебель и другие элементы интерьера.
- Строительство и ремонт. Трафареты используются для нанесения разметки, маркировки и декоративных элементов.
- Промышленное производство. На предприятиях трафареты применяются для маркировки продукции, упаковки и оборудования.
- Художественное творчество. Художники и дизайнеры активно используют трафареты для создания графических композиций и оригинальных художественных работ.

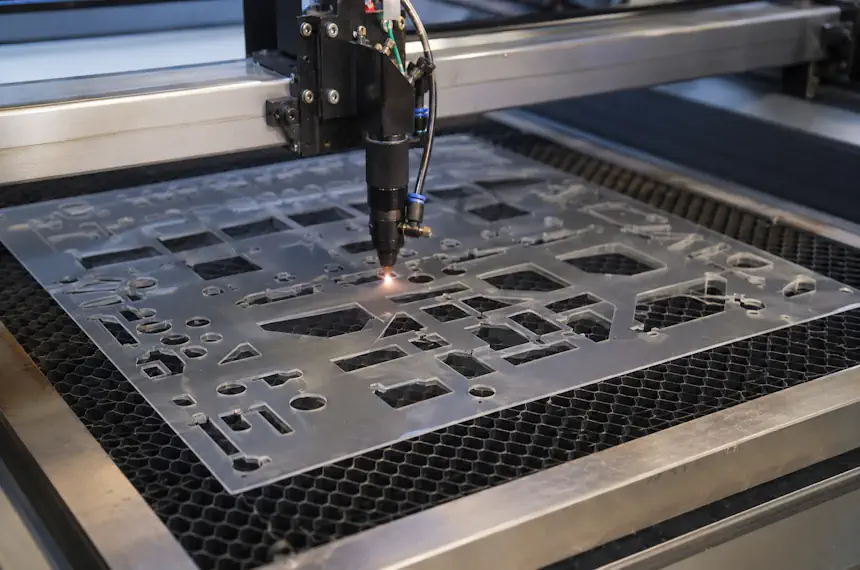

Преимущества изготовления трафаретов на лазерном станке
- Высокая точность резки. Лазерный луч способен вырезать даже очень мелкие элементы. Это позволяет создавать сложные шрифты, орнаменты и детализированные изображения.
- Аккуратные края. При лазерной резке материал не подвергается механическому воздействию, поэтому края изделий получаются ровными и аккуратными.
- Высокая скорость производства. Лазерные станки работают значительно быстрее по сравнению с ручной резкой или механическими инструментами.
- Возможность изготовления сложных форм. Лазер позволяет вырезать детали практически любой формы, включая сложные декоративные узоры и мелкие элементы.
- Минимальный уровень брака. Точная настройка параметров резки позволяет получать стабильный результат и снижает вероятность ошибок.
Процесс изготовления трафарета на лазерном станке
Подготовка макета
На первом этапе создается цифровой макет будущего трафарета. Для этого используются графические программы, например CorelDRAW, Illustrator или специализированное программное обеспечение для лазерных станков.
При разработке макета важно учитывать наличие перемычек в буквах и элементах рисунка. Это необходимо для того, чтобы внутренние части символов не выпадали после резки.
Подготовка материала
Материал укладывается на рабочий стол станка. Чаще всего для изготовления трафаретов используют пластик, ПЭТ, полипропилен, акрил, картон.
Выбор материала зависит от области применения трафарета и требований к его прочности.

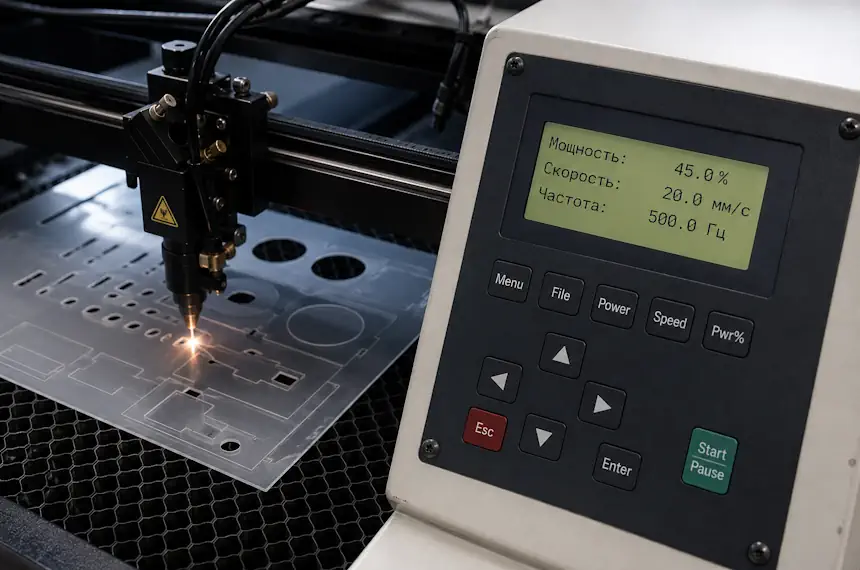

Настройка параметров резки
Оператор задает параметры обработки:
- мощность лазера
- скорость резки
- частоту импульсов
Правильная настройка параметров позволяет получить качественный рез без оплавления материала.

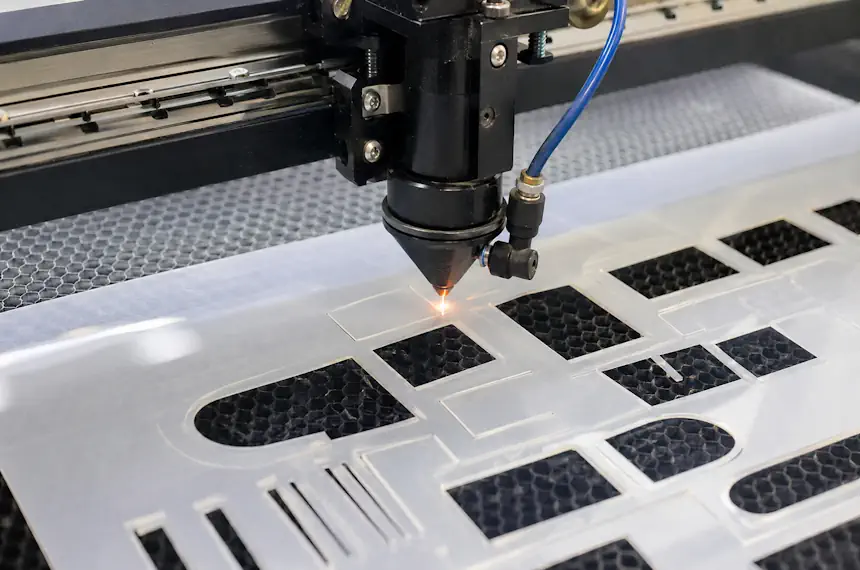

Процесс резки
После запуска программы лазерный станок автоматически вырезает трафарет по заданному контуру.
Лазерный луч нагревает материал и испаряет его в зоне реза, благодаря чему образуется тонкий и аккуратный рез.
Очистка готового изделия
После завершения резки трафарет очищается от возможных остатков материала и проверяется качество реза.

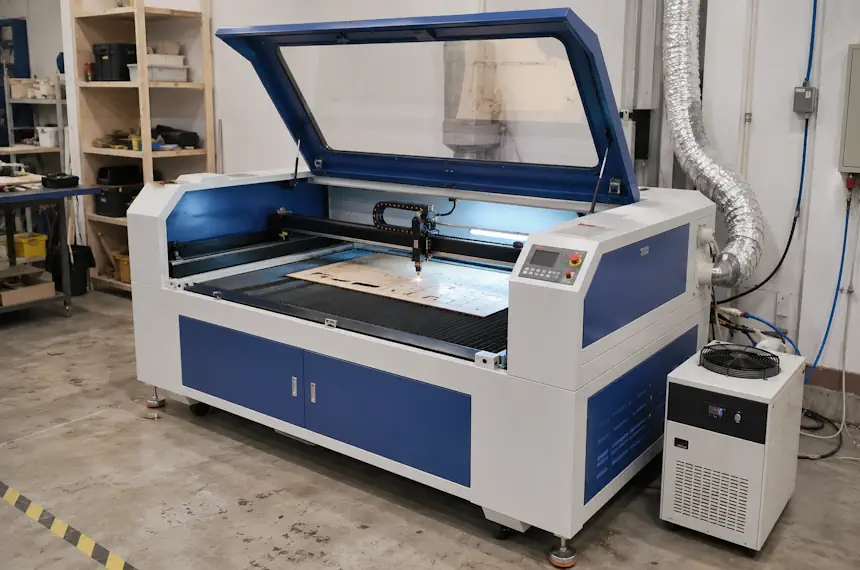

Как выбрать лазерный станок для изготовления трафарета
Тип лазера
Для изготовления трафаретов используются CO2 лазерные станки. Они работают на длине волны 10,6 мкм и предназначены для обработки неметаллических материалов.
Именно поэтому такие станки широко применяются в рекламном производстве, сувенирной индустрии и мастерских, занимающихся изготовлением трафаретов.
Мощность лазерной трубки
Мощность лазера определяет, какие материалы и какой толщины сможет резать станок. Для изготовления трафаретов обычно используются относительно тонкие материалы, поэтому слишком мощное оборудование не всегда необходимо. 40-60 Вт будет вполне достаточно.

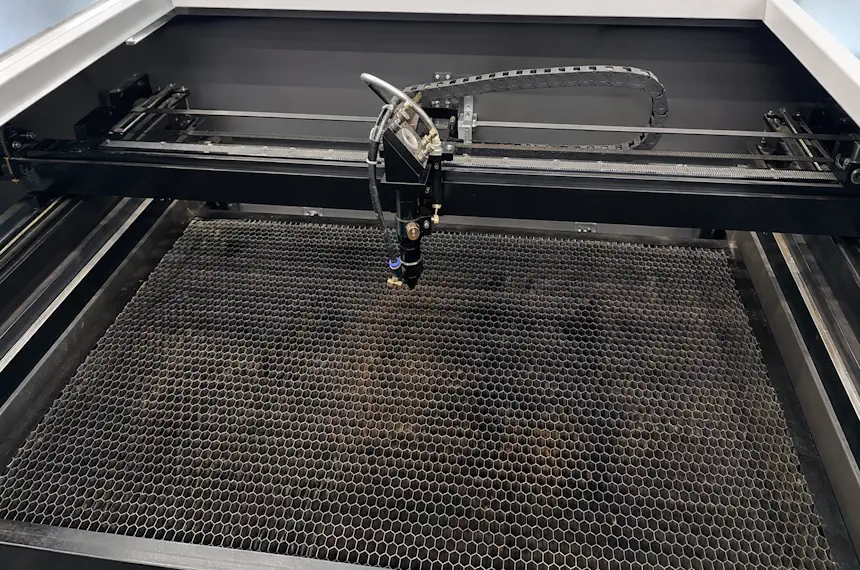

Размер рабочего поля
Размер рабочего стола определяет максимальный размер изделия, которое можно изготовить на станке. Для трафаретов не нужно большое рабочее поле.
Основные варианты рабочих полей:
- 400 × 400 мм — компактные настольные станки
- 600 × 400 мм — популярный вариант для небольших мастерских
- 900 × 600 мм — универсальное решение
Точность позиционирования
При изготовлении трафаретов часто используются мелкие детали, тонкие линии и сложные шрифты. Поэтому высокая точность позиционирования оборудования является очень важным параметром.
Современные лазерные станки обеспечивают точность примерно ±0,01 мм, что позволяет вырезать даже очень мелкие элементы и сложные орнаменты.
Чем выше точность станка, тем качественнее будут получаться трафареты.
Поддержка программного обеспечения
Для подготовки макетов трафаретов используется графическое программное обеспечение. Поэтому важно, чтобы лазерный станок поддерживал популярные форматы файлов. Наиболее распространенные форматы: AI, DXF, SVG, PDF, PLT.
Многие лазерные станки поддерживают работу с популярными программами: CorelDRAW, Adobe Illustrator, AutoCAD, LightBurn.

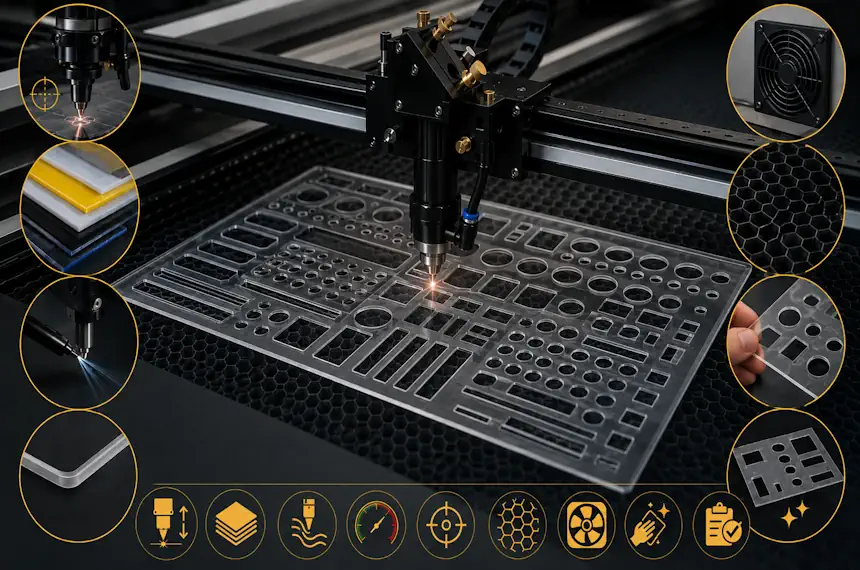

Рекомендации по резке трафаретов на лазерном станке
Правильный выбор материала
Первым шагом при изготовлении трафаретов является выбор подходящего материала. От его характеристик зависит не только качество резки, но и срок службы готового изделия.
Для многоразовых трафаретов чаще всего используется ПЭТ или полипропилен толщиной 0,3–1 мм, так как эти материалы обладают гибкостью, прочностью и устойчивостью к краске.
Картон применяется для изготовления одноразовых трафаретов, а акрил и фанера — для декоративных изделий.
Подготовка правильного макета
Качественный макет — важнейший элемент при производстве трафарета. Неправильно подготовленный дизайн может привести к разрушению отдельных элементов изделия.
При создании макета необходимо учитывать несколько правил:
- Использование векторной графики. Файлы должны быть подготовлены в векторном формате (AI, DXF, SVG, CDR). Это обеспечивает точное повторение контуров при резке.
- Добавление перемычек. Во многих символах и рисунках присутствуют внутренние элементы. Например, в буквах A, O, P, R, B. Чтобы эти части не выпадали после резки, необходимо добавлять специальные перемычки.
- Минимальная ширина элементов. Слишком тонкие линии могут сломаться или деформироваться. Рекомендуется делать ширину элементов не менее 1–2 мм, особенно если трафарет будет использоваться многократно.
- Оптимизация сложных деталей. Чрезмерно сложные рисунки могут затруднить использование трафарета. Лучше немного упростить дизайн, чтобы он был удобным в работе.

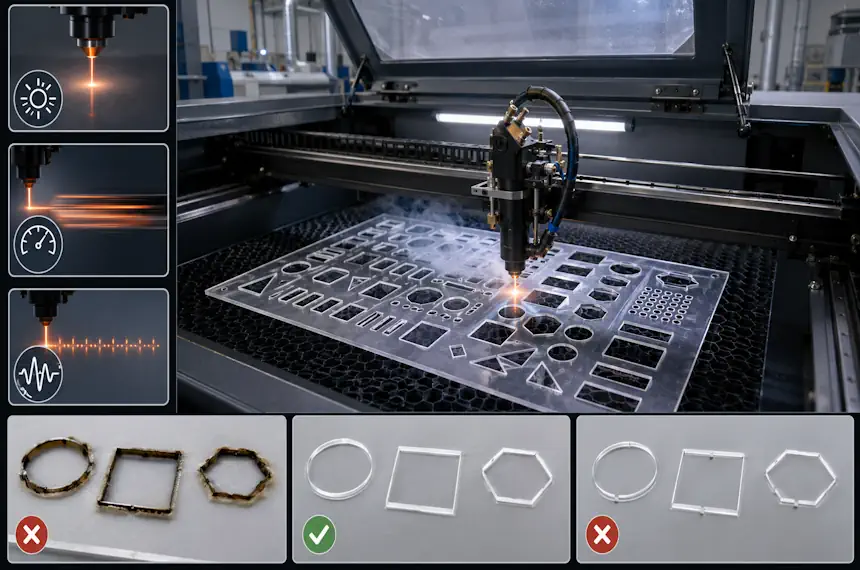

Правильная настройка параметров резки
Настройка параметров лазерной резки играет ключевую роль в получении качественного результата.
Основные параметры:
- мощность лазера
- скорость резки
- частота импульсов
Если мощность слишком высокая, материал может оплавиться или подгорать. Если мощность недостаточная, лазер не сможет полностью прорезать материал.
Проведение тестовой резки
Перед запуском массового производства рекомендуется провести тестовую резку.
Это позволяет:
- проверить параметры мощности и скорости
- убедиться в правильности макета
- оценить качество реза
- избежать брака при изготовлении партии изделий
Тестирование особенно важно при работе с новыми материалами.

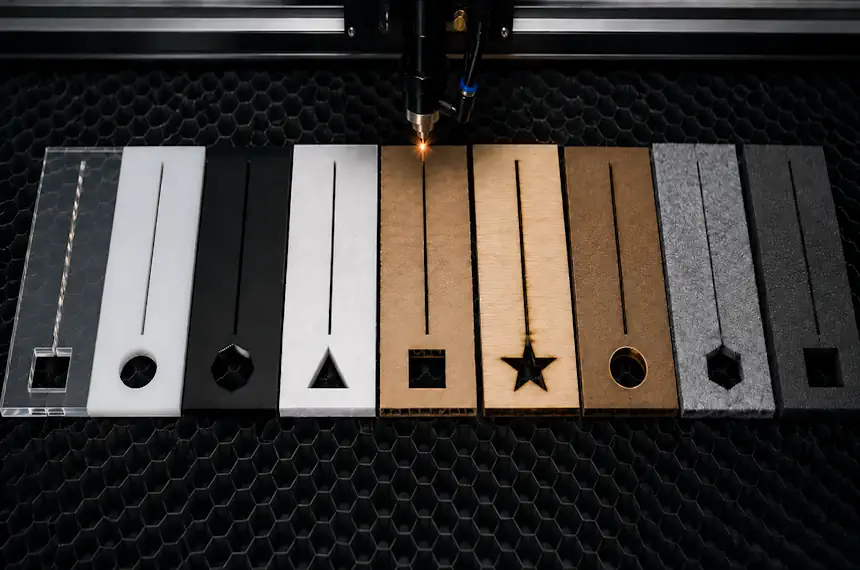

Учет особенностей различных материалов
Разные материалы по-разному реагируют на лазерное воздействие. Например, пластик может оплавляться при высокой температуре, а картон — подгорать.
Именно поэтому для каждого материала необходимо подбирать оптимальные параметры резки.
Ищете лазерный станок для изготовления трафаретов? Обращайтесь к нам — подберем оборудование под ваши задачи, бюджет, а инженеры проведут пусконаладку на вашем производстве.
Приглашаем вас в демонстрационный зал с тестовыми материалами. Посмотрите, как лазер работает с ними и оцените качество резки.
Частые ошибки при изготовлении трафаретов на лазерном станке
| Ошибка | Причина возникновения | Последствия | Как избежать |
|---|---|---|---|
| Отсутствие перемычек в буквах | Неправильная подготовка макета | Внутренние элементы букв (A, O, R, B) выпадают из трафарета | Добавлять технологические перемычки при проектировании макета |
| Слишком тонкие элементы трафарета | Неправильный расчет ширины линий | Элементы могут сломаться или деформироваться | Делать минимальную ширину элементов не менее 1–2 мм |
| Оплавление краев материала | Слишком высокая мощность лазера или низкая скорость резки | Неровные края и деформация трафарета | Подобрать оптимальные параметры мощности и скорости |
| Неполная прорезка материала | Недостаточная мощность лазера или высокая скорость | Трафарет остается не полностью вырезанным | Увеличить мощность или уменьшить скорость резки |
| Подгорание материала | Неправильные настройки резки или плохая вытяжка | Появление темных следов и неприятного запаха | Использовать систему вытяжки и корректные параметры резки |
| Неправильный выбор материала | Использование слишком хрупкого или мягкого материала | Быстрое изнашивание трафарета | Подбирать материал в зависимости от области применения |
| Низкое качество макета | Использование растровых изображений вместо векторных | Неточная резка и искажение рисунка | Использовать векторные файлы (AI, SVG, CDR, DXF) |
| Слишком сложный дизайн | Большое количество мелких деталей | Трафарет становится неудобным для использования | Упрощать дизайн и оптимизировать макет |
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Для производства трафаретов чаще всего используют пластик (ПЭТ, ПЭТГ, полипропилен), тонкий акрил, картон, бумагу. Выбор материала зависит от того, будет ли трафарет одноразовым или многоразовым, а также от условий его эксплуатации.
Основные преимущества лазерной технологии: высокая точность резки, возможность создания сложных контуров, чистые края без механических повреждений и высокая скорость производства. Кроме того, лазерная резка позволяет изготавливать трафареты с очень мелкими элементами, которые сложно получить другими способами.
Да, лазерные станки отлично подходят для изготовления многоразовых трафаретов. Для этого обычно используют прочные материалы: ПЭТ-пластик или полипропилен.
Точность лазерной резки может достигать десятых долей миллиметра. Благодаря этому можно создавать трафареты со сложными орнаментами, мелкими буквами и декоративными элементами.
