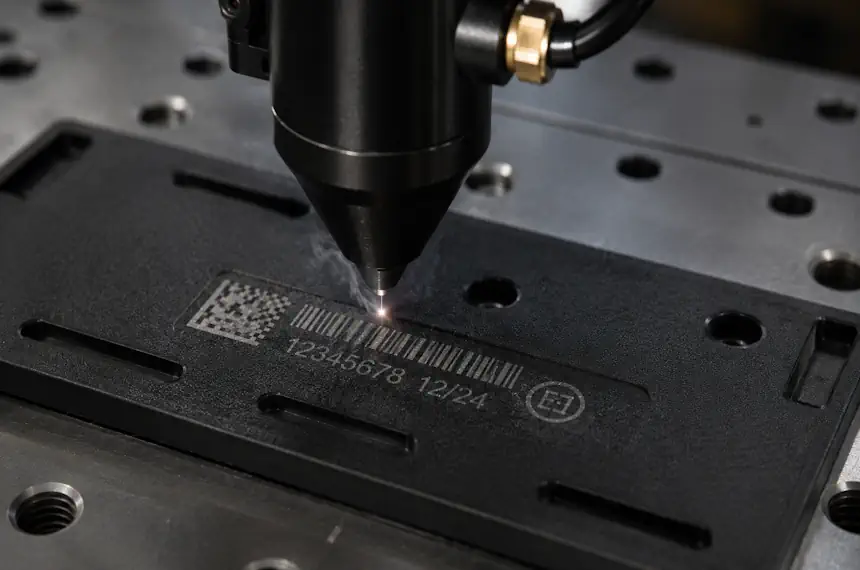

Лазерная гравировка на пластиках — одна из самых востребованных технологий в сфере персонализации и производства рекламной продукции. Лазерные станки с ЧПУ позволяют наносить четкие изображения, надписи на широкий спектр полимерных материалов. В статье подробно рассмотрим, как выполняется лазерная гравировка на пластиках, какие материалы подходят для обработки, и как выбрать оборудование.
Технология лазерной гравировки на пластиках
Лазерная гравировка представляет собой процесс локального воздействия сфокусированного лазерного луча на поверхность материала. Под воздействием высокой температуры верхний слой пластика изменяет цвет, вспенивается, плавится или частично испаряется. В результате на поверхности формируется контрастное изображение.
Технология основана на бесконтактной обработке. Лазер не оказывает механического давления на заготовку, что особенно важно при работе с тонкими или хрупкими пластиковыми изделиями. Отсутствие физического контакта исключает деформацию материала и износ инструмента.

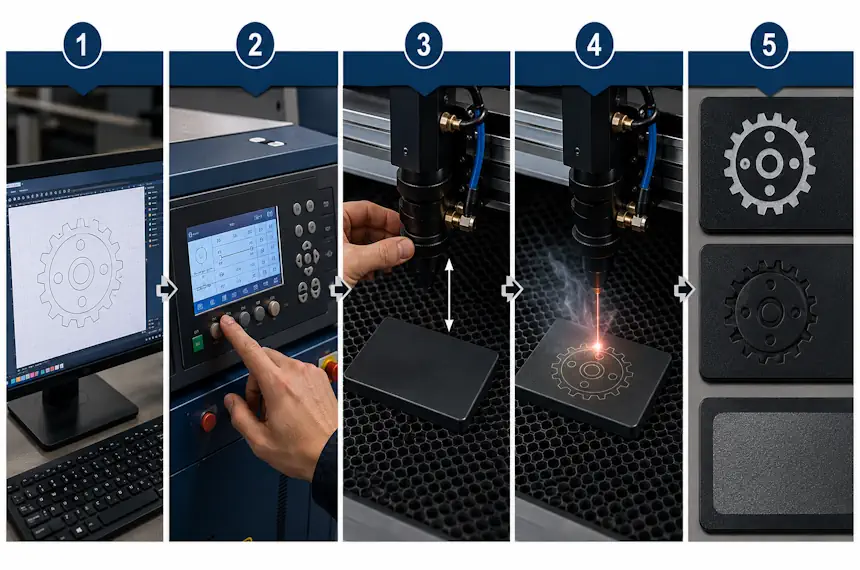

Этапы лазерной гравировки
Подготовка макета
Изображение создается в графическом редакторе или CAD-программе. Для работы используются векторные и растровые файлы популярных форматов: AI, CDR, DXF, SVG, BMP, PNG. Качество исходного макета напрямую влияет на конечный результат.
Настройка оборудования
Перед началом работы оператор задает основные параметры: мощность лазера, скорость перемещения головки, частоту импульсов, разрешение, количество проходов, фокусное расстояние. Для каждого типа пластика параметры подбираются индивидуально.

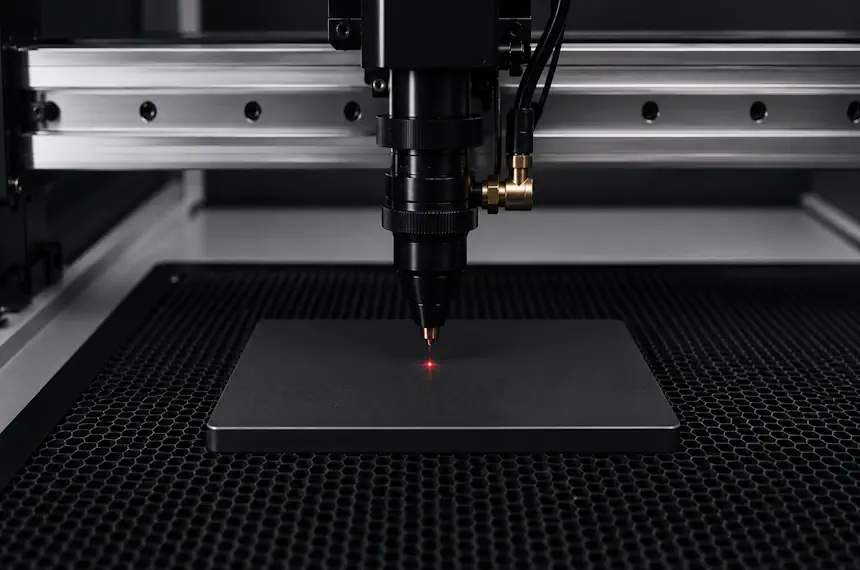

Фокусировка
Правильная фокусировка — один из важнейших этапов. Точка фокуса должна находиться точно на поверхности материала. Даже небольшое отклонение может привести к снижению качества и потере детализации.
Выполнение гравировки
После запуска программы лазерная головка перемещается по заданной траектории, нанося изображение с высокой скоростью и точностью. Современные станки способны выполнять обработку со скоростью до нескольких метров в секунду.
Типы воздействия на пластик
В зависимости от материала и настроек различают несколько видов лазерной гравировки:
- Вспенивание. Под действием лазера внутри материала образуются микроскопические пузырьки газа. Поверхность приобретает светлый матовый оттенок. Этот эффект характерен для ABS и некоторых инженерных пластиков.
- Испарение. Верхний слой материала полностью удаляется. Такой метод применяется при глубокой гравировке и работе с многослойными пластиками.
- Селективное удаление покрытия. Лазер удаляет только верхнее декоративное покрытие, открывая контрастную основу. Эта технология особенно востребована при изготовлении шильдов и табличек.

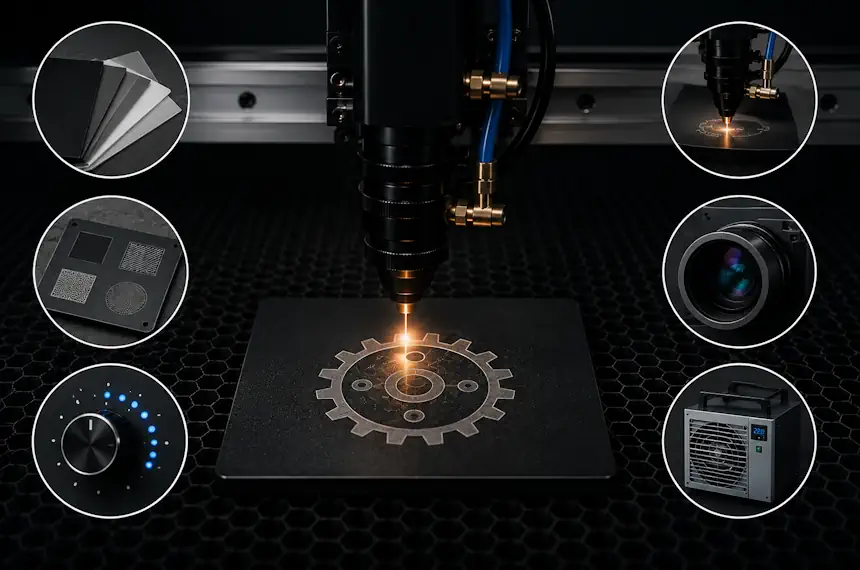

Рекомендации по лазерной гравировке пластиков
Используйте только подходящие материалы
Первое и самое важное правило — работать исключительно с пластиками, предназначенными для лазерной обработки. Категорически запрещается использовать ПВХ, винил и материалы неизвестного происхождения. При нагреве они выделяют токсичные вещества и способны вызвать коррозию оптики и металлических узлов станка.
Проведите тестовую гравировку
Даже одинаковые на первый взгляд листы могут по-разному реагировать на лазерное излучение. Различия в составе, плотности и красителях существенно влияют на конечный результат. Необходимо подбирать оптимальные параметры для каждой партии материалов.
Правильно настраивайте мощность
Избыточная мощность — одна из самых распространенных ошибок. Слишком интенсивное воздействие приводит к оплавлению кромок, пожелтению поверхности, образованию заусенцев, деформации изделия, появлению неприятного запаха.

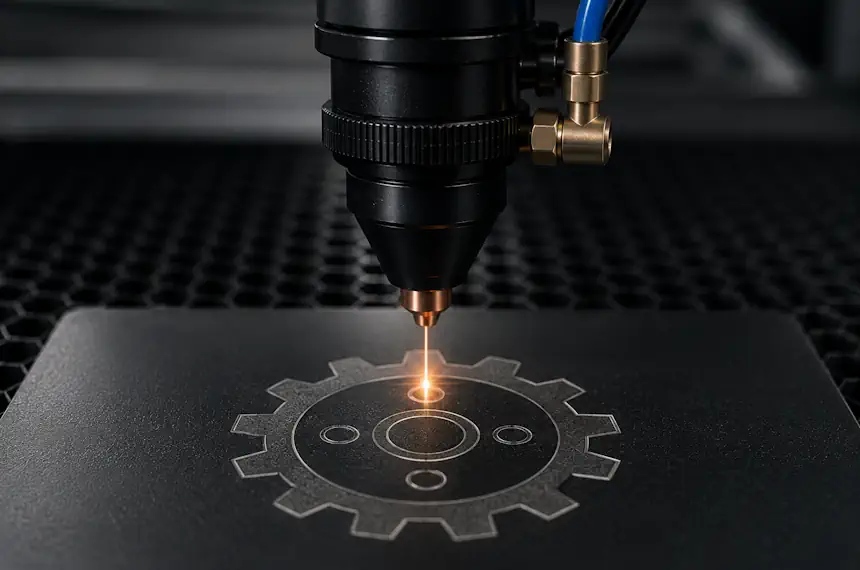

Тщательно контролируйте фокусировку
Правильная фокусировка определяет качество гравировки. Точка фокуса должна располагаться строго на поверхности материала. Нарушение фокусного расстояния приводит к снижению контрастности, потере детализации, неравномерной глубине гравировки. Современные станки с автофокусом значительно упрощают эту задачу.
Регулярно очищайте оптику
Пары пластика быстро оседают на линзах и зеркалах. Даже тонкий налет снижает мощность лазера и ухудшает качество обработки. Рекомендуется ежедневно проверять состояние линзы, очищать оптику специальными средствами, использовать безворсовые салфетки.
Следите за температурой охлаждения
CO2 лазерная трубка чувствительна к перегреву. Оптимальная температура охлаждающей жидкости обычно составляет от 18 до 24 °C. Превышение допустимой температуры сокращает срок службы излучателя и снижает стабильность мощности. На станках с высокой мощностью рекомендуется использовать промышленный чиллер.
Какие пластики можно гравировать на лазерном станке
- Акрил (оргстекло). Акрил считается одним из лучших материалов для лазерной обработки. Преимущества материала: высокая детализация, идеально ровные края, отличная прозрачность.
- Двухслойный пластик. Это специализированный материал, разработанный специально для лазерной обработки. Он состоит из двух контрастных слоев. Во время гравировки верхний слой удаляется, открывая нижний. В результате получается яркое и долговечное изображение.
- ABS-пластик. ABS хорошо поддается лазерной гравировке и обеспечивает контрастную поверхность. Материал отличается высокой ударопрочностью и устойчивостью к механическим нагрузкам.
- PET и PETG. PETG позволяет получать аккуратную гравировку при правильной настройке параметров. Он обладает хорошей химической стойкостью и прозрачностью.
- Полистирол. Материал можно гравировать, однако при неправильных настройках он легко плавится и деформируется.
Пластики, которые можно гравировать с ограничениями
Полипропилен
Стандартный полипропилен плохо поглощает CO2 излучение. Для качественной гравировки часто требуются специальные добавки.
Пластики, которые нельзя гравировать на лазерном станке
- ПВХ. Его категорически запрещено обрабатывать. При нагреве он выделяет хлороводород и хлорсодержащие соединения. Он оказывает токсичное воздействие на оператора и может повредить станок.
- Винил. Виниловые материалы также содержат хлор и обладают теми же опасными свойствами, что и ПВХ.
Сравнительная таблица пластиков
| Материал | Подходит для гравировки | Особенности |
|---|---|---|
| Акрил | Да | Идеален для гравировки и резки |
| Двухслойный пластик | Да | Лучший выбор для табличек |
| ABS | Да | Высокая контрастность |
| PET и PETG | Да | Требует точной настройки |
| Полистирол | Да | Склонен к плавлению |
| Полипропилен | Ограничено | Плохо поглощает излучение |
| ПВХ | Нет | Выделяет токсичный хлор |
| Винил | Нет | Выделяет токсичный хлор |

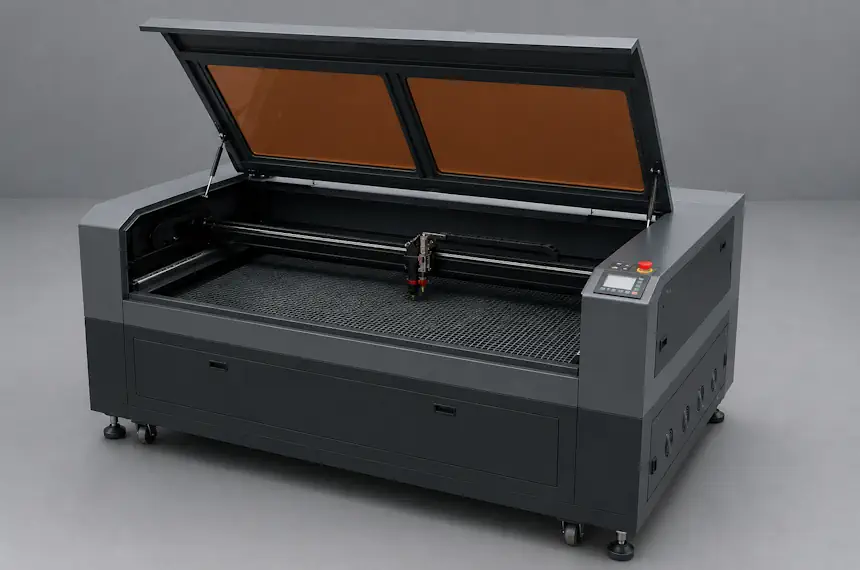

Как выбрать станок для лазерной гравировки пластиков
Тип лазера
Для пластиков подходит только CO2 лазер. Его длина волны отлично поглощается полимерными материалами, обеспечивая чистую, контрастную и высокоточную обработку.
Определите задачи
Перед покупкой важно ответить на несколько вопросов: каковы ежедневные объемы загрузки, какого размера будут изделия, нужна ли работа в несколько смен.
Для дома подойдут настольные модели. Для серийного производства лучше выбирать полноразмерные промышленные станки с большим рабочим полем и усиленной механикой.
Оптимальная мощность
Мощность влияет на производительность и возможности оборудования.
Обычно рекомендуются следующие значения:
- 50–60 Вт: для сувенирной продукции и небольших изделий.
- 80–100 Вт: универсальное решение.
- 130 и более Вт: для интенсивного промышленного производства.
Для большинства задач по гравировке пластика оптимальным выбором считается мощность 80–100 Вт. Такой станок сочетает высокую скорость, отличное качество и широкую универсальность.

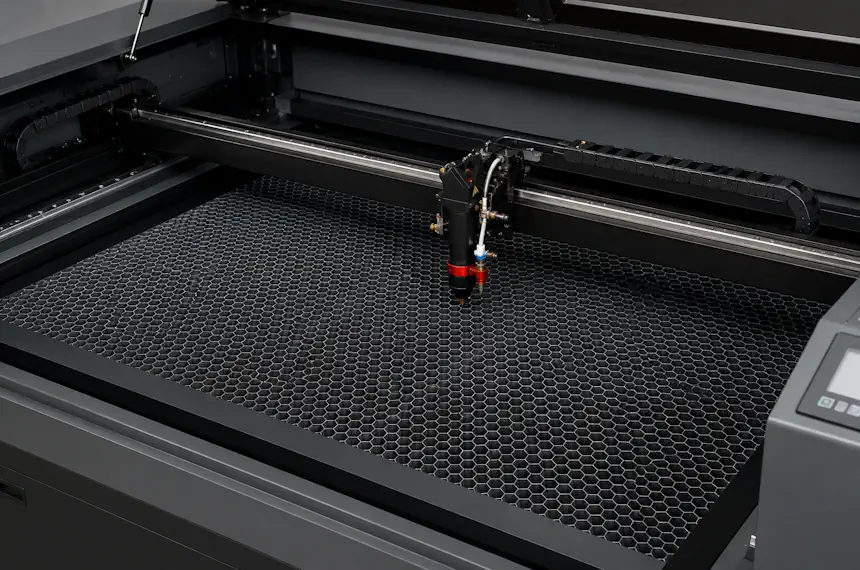

Размер рабочего поля
Она подбирается исходя из размеров вашей продукции.
Наиболее востребованные форматы:
- 300×500, 600×400 мм: для сувениров, бейджей, шильдов;
- 600×900 мм: универсальный вариант для малого бизнеса;
- 1300×900 мм и более: для крупносерийного изготовления.
Система охлаждения
CO2 лазерная трубка требует эффективного охлаждения. Для профессиональной эксплуатации рекомендуется использовать промышленный чиллер. Он увеличивает срок службы трубки и защищает ее от перегрева.
Вытяжка
При гравировке пластика выделяются дым, запахи и мелкодисперсные частицы. Качественная вытяжная система обязательна.
Выбираете станок для лазерной гравировки пластиков? Обращайтесь к нам — у нас большой ассортимент CO2 лазеров с разными размерами рабочего поля, мощностью, дополнительными опциями. Менеджер поможет вам определиться с оборудованием конкретно под ваши задачи. А еще приглашаем вас в демозал, чтобы протестировать пробный материал и увидеть станок в действии.

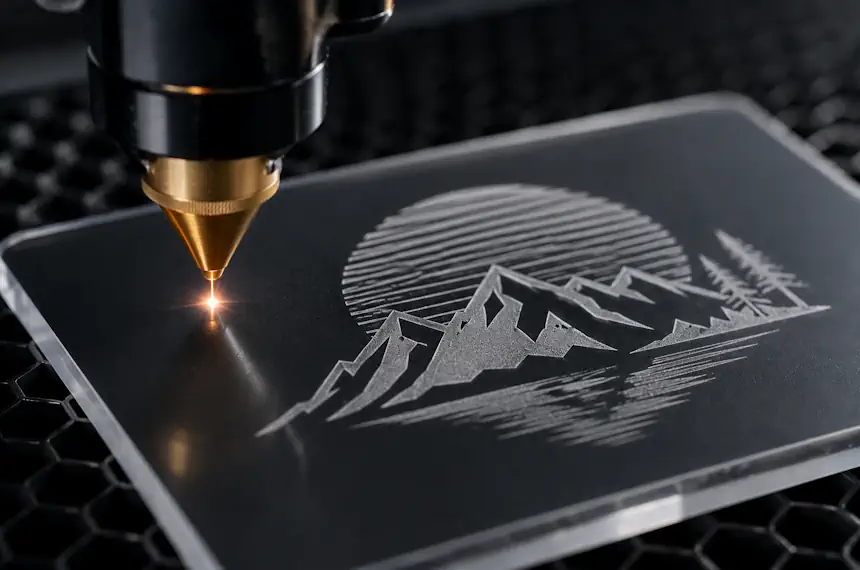

Преимущества лазерной гравировки пластиков
- Высокая точность. Лазер формирует изображения с разрешением до нескольких микрон. Это позволяет наносить мелкий текст и сложную графику.
- Бесконтактная обработка. Отсутствие механического воздействия исключает деформацию и повреждение заготовки.
- Высокая скорость. Лазерные станки с ЧПУ способны обрабатывать большие партии изделий за минимальное время.
- Долговечность маркировки. Изображение не стирается, не выцветает и устойчиво к внешним воздействиям.
- Минимальные эксплуатационные расходы. Отсутствие расходных инструментов значительно снижает себестоимость продукции.
Недостатки лазерной гравировки пластиков
- Ограничения по материалам. Некоторые виды пластика нельзя обрабатывать из-за токсичных выделений или плохого взаимодействия с лазером.
- Требования к вентиляции. Необходима качественная система удаления дыма и газов.
- Риск термического повреждения. При неправильных настройках возможно оплавление, пожелтение или деформация изделия.
- Необходимость настройки. Для каждого материала требуется подбор индивидуальных параметров мощности, скорости и частоты.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Наиболее популярными материалами для лазерной гравировки являются акрил, двухслойный пластик, ABS, PETG. Они хорошо поглощают лазерное излучение, обеспечивают четкое изображение и устойчивы к термическому воздействию.
Нет, гравировка ПВХ на лазерном станке категорически запрещена. При нагреве этот материал выделяет токсичный хлороводород, который опасен для здоровья оператора и вызывает быструю коррозию оптических и металлических элементов оборудования.
Для качественной гравировки пластика обычно достаточно мощности от 60 до 100 Вт. Для небольших сувенирных изделий подойдут станки мощностью 50–80 Вт. Если планируется серийное производство, рекомендуется выбирать оборудование мощностью 100 и более Вт.
Оплавление возникает из-за слишком высокой мощности, низкой скорости обработки или неправильной фокусировки лазерного луча. Чтобы избежать подобных дефектов, необходимо подбирать параметры индивидуально для каждого материала и обязательно выполнять тестовую гравировку перед запуском партии.
