Лазерная закалка необходима для формирования упрочненного слоя с повышенной твердостью, износостойкостью и сопротивлением механическим нагрузкам. Технология активно применяется в машиностроении, инструментальном производстве, ремонте оборудования и обработке деталей, которые работают в условиях трения. В статье подробно разберем, в чем заключается технология лазерной закалки, в чем ее преимущества и недостатки, и какие металлы подходят.

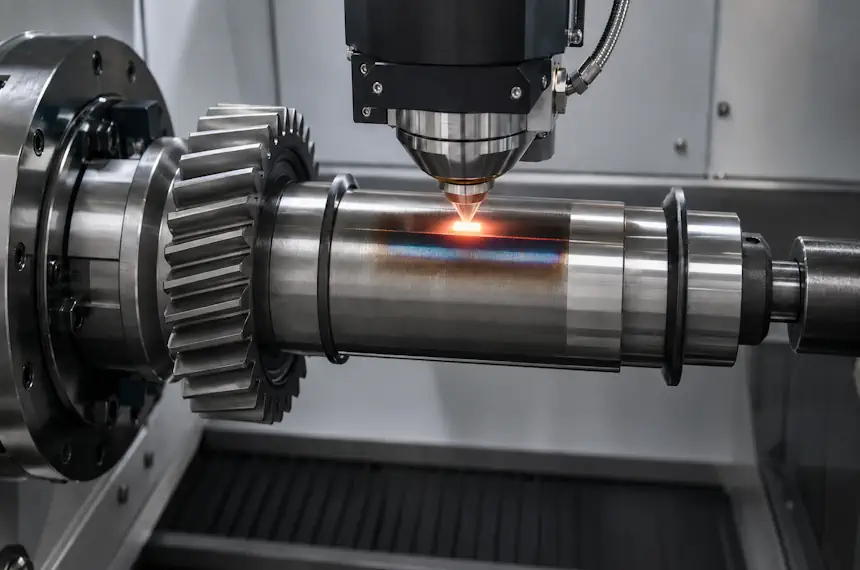

Что такое лазерная закалка
Лазерная закалка относится к высокоточным методам упрочнения поверхности. Основная задача технологии — изменить структуру поверхностного слоя металла без воздействия на сердцевину детали.
В процессе обработки лазер нагревает верхний слой материала до температуры закалки. После отключения луча поверхность быстро охлаждается за счет теплоотвода в холодный внутренний объем заготовки. Это позволяет получить закаленную зону без использования воды, масла или других охлаждающих сред.
Главное преимущество технологии — локальность воздействия. Обрабатывается только рабочая зона, а остальная часть детали остается без изменений.

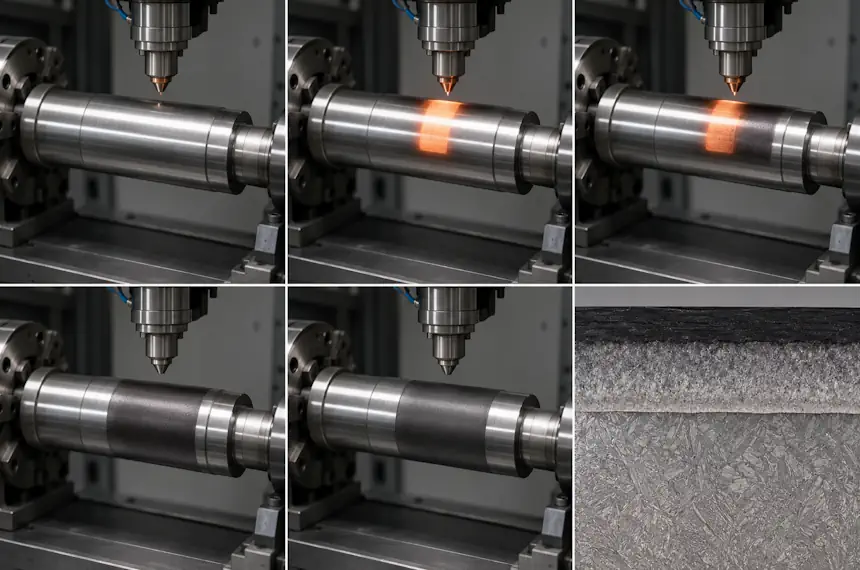

Пошаговый процесс лазерной закалки
Шаг 1. Подготовка детали
Первый этап — подготовка заготовки. Поверхность должна быть чистой, так как любые загрязнения влияют на поглощение лазерного луча. Перед обработкой удаляют: масло, смазку, ржавчину, окалину, краску, технологические остатки, пыль. Чем чище поверхность, тем стабильнее нагрев и равномернее закаленный слой.
Шаг 2. Анализ материала
Перед началом обработки определяют свойства металла. Учитывают: марку стали, содержание углерода, толщину, исходную твердость. Для разных материалов параметры закалки отличаются. Например, углеродистая сталь и легированная сталь требуют разных режимов мощности и скорости. Этот этап необходим для правильного подбора режима.
Шаг 3. Фиксация заготовки
Деталь закрепляют в рабочей зоне. При лазерной закалке положение должно быть стабильным, поскольку даже небольшой сдвиг влияет на траекторию обработки. Применяют тиски, прижимы, кондукторы, автоматические зажимы.

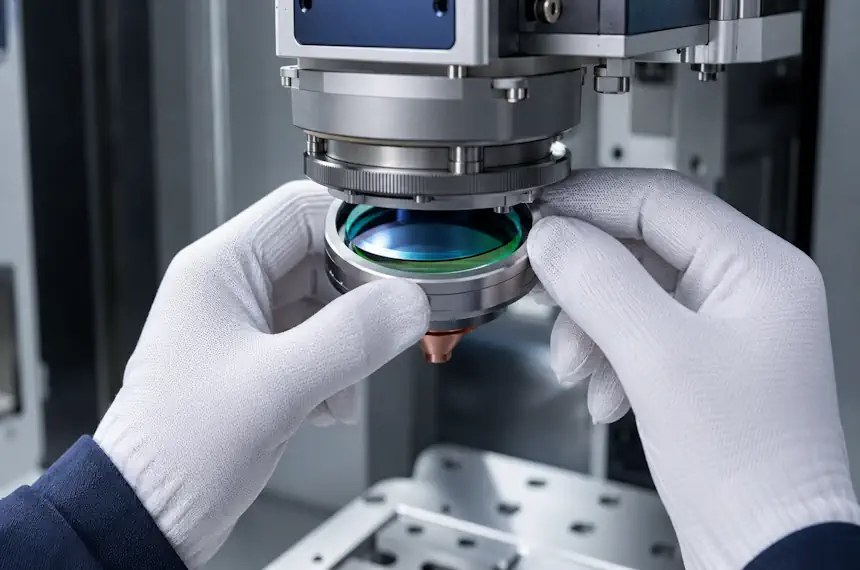

Шаг 4. Настройка оборудования
На этом этапе подготавливают оборудование. Необходимо проверить оптику, систему охлаждения, линзы, защитное стекло, блок управления. После осмотра выставляют параметры.
Шаг 5. Фокусировка луча
Один из самых важных этапов — настройка фокусного расстояния. Если луч сфокусирован неправильно, распределение энергии меняется, что приводит к перегреву или, наоборот, недостаточному нагреву, появлению дефектов. Для сложных деталей используют автоматическую систему поддержания фокуса.
Шаг 6. Выполнение тестовой обработки
Перед основной закалкой выполняют пробный проход. Обычно тест делают на аналогичном материале. Это позволяет: проверить параметры, оценить глубину, измерить твердость. Тест особенно важен при работе с новыми материалами.
Шаг 7. Основной процесс закалки
После настройки начинается основная обработка. Лазерный луч перемещается по заранее заданной траектории. Поверхность быстро нагревается до температуры структурного превращения. При этом обрабатывается только тонкий поверхностный слой.

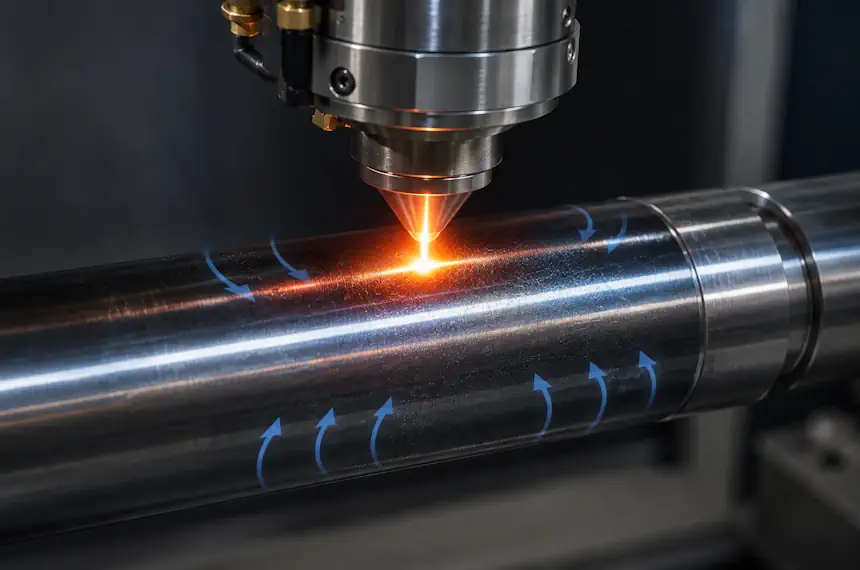

Шаг 8. Самоохлаждение
После прохождения луча металл быстро охлаждается. В большинстве случаев дополнительное охлаждение не требуется. Тепло уходит в основной объем детали, и именно это обеспечивает эффект закалки. Самоохлаждение — одно из главных отличий технологии.
Шаг 9. Повторный проход (при необходимости)
Если требуется большая глубина или усиление эффекта, выполняют повторную обработку. Между проходами иногда делают паузу для стабилизации температуры.
Шаг 10. Контроль результата
После завершения проводят проверку. Оценивают: твердость, глубину слоя, равномерность, внешний вид, наличие трещин.

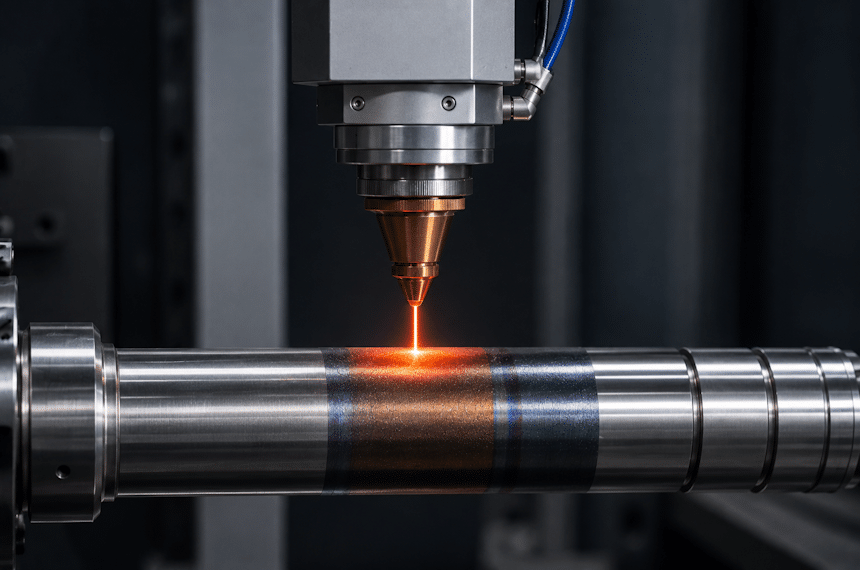

Принцип работы устройства лазерной термообработки
Устройство лазерной термообработки предназначено для локального нагрева поверхности металлических деталей с целью изменения структуры материала. Такие системы применяются для закалки, отпуска, упрочнения и восстановления рабочих поверхностей. Основная задача оборудования — направить лазерную энергию точно в заданную область, нагреть металл до необходимой температуры и обеспечить контролируемое охлаждение.
Принцип работы основан на преобразовании электрической энергии в концентрированное лазерное излучение, которое воздействует на металл без механического контакта. За счет высокой плотности энергии можно нагревать строго ограниченные участки детали, не затрагивая остальной объем.
Работа устройства начинается с генерации лазерного луча. В качестве источника чаще всего используется волоконный лазер, который формирует стабильное излучение высокой мощности.
Процесс происходит следующим образом:
- Лазерный источник создает луч.
- Излучение передается через оптоволокно.
- Луч поступает в лазерную головку.
- Система фокусировки концентрирует энергию.
- Луч нагревает поверхность детали.
- Металл изменяет структуру.
- Поверхность самоохлаждается.
В результате формируется упрочненный слой с высокой твердостью.
Какие металлы подходят для лазерной закалки
Технология лучше всего подходит для материалов, способных менять структуру при быстром нагреве. Основные материалы: углеродистая сталь, легированная сталь, инструментальная сталь, чугун. Наиболее часто лазерной закалке подвергают сталь с содержанием углерода, достаточным для формирования твердой структуры. Хуже подходят: алюминий, медь, латунь. Эти материалы либо плохо поглощают излучение, либо не обеспечивают требуемое изменение структуры.
Преимущества лазерной закалки
- Локальная обработка: воздействует только на нужный участок. Это снижает риск деформации.
- Минимальный нагрев детали: основной объем металла не перегревается.
- Высокая точность: можно закаливать сложные зоны и труднодоступные участки.
- Высокая скорость: процесс значительно быстрее многих традиционных методов.
- Автоматизация: технология легко интегрируется в линии ЧПУ.
- Повышение ресурса деталей: после обработки увеличивается срок службы элементов.

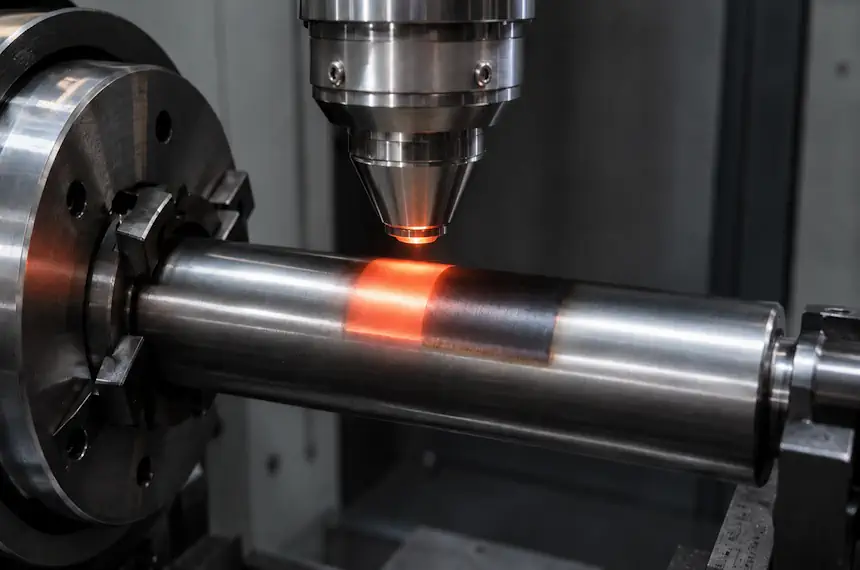

Недостатки лазерной закалки
- Высокая стоимость оборудования: лазерная установка стоит дороже стандартных термических систем.
- Требовательность к настройке: ошибки в параметрах сразу влияют на результат.
- Необходимость подготовки: поверхность должна быть тщательно очищена.
- Требования к квалификации: оператор должен понимать режимы обработки.
Таблица с частыми ошибками при лазерной закалке
| Материал | Подходит для гравировки | Особенности |
|---|---|---|
| Акрил | Да | Идеален для гравировки и резки |
| Двухслойный пластик | Да | Лучший выбор для табличек |
| ABS | Да | Высокая контрастность |
| PET и PETG | Да | Требует точной настройки |
| Полистирол | Да | Склонен к плавлению |
| Полипропилен | Ограничено | Плохо поглощает излучение |
| ПВХ | Нет | Выделяет токсичный хлор |
| Винил | Нет | Выделяет токсичный хлор |
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это способ поверхностного упрочнения металлических деталей с помощью сфокусированного лазерного луча. Технология применяется для повышения твердости, износостойкости и срока службы рабочих поверхностей. Ее используют там, где детали испытывают постоянное трение, ударные нагрузки или интенсивный износ.
Наиболее эффективно лазерной обработке поддаются углеродистая сталь, легированная сталь, инструментальные стали и некоторые виды чугуна. Эти материалы способны изменять структуру при быстром нагреве и охлаждении. Алюминий, медь и латунь обычно подходят хуже из-за своих физических свойств.
Да, это одно из основных преимуществ технологии. Лазер позволяет упрочнять конкретные зоны: кромки, рабочие поверхности, зубья, посадочные участки или зоны трения. Это особенно удобно для деталей сложной формы, где нет необходимости обрабатывать весь объем.
В большинстве случаев нет. При лазерной закалке металл охлаждается естественным образом — тепло уходит во внутренние слои детали. Именно это быстрое самоохлаждение и обеспечивает образование твердой структуры. Дополнительное охлаждение обычно не применяется.
