Лазерные ЧПУ-станки с камерой распознавания активно используются в текстильной промышленности, рекламном производстве, изготовлении наклеек, упаковки и декоративных изделий. Благодаря системе машинного зрения значительно упрощается подготовка производства, уменьшается количество брака и повышается скорость обработки материалов. В статье подробно рассмотрим, как работают лазерные станки со сканирующей камерой, какие преимущества они дают производству и как выбрать подходящее оборудование.
Принцип работы сканирующей камеры

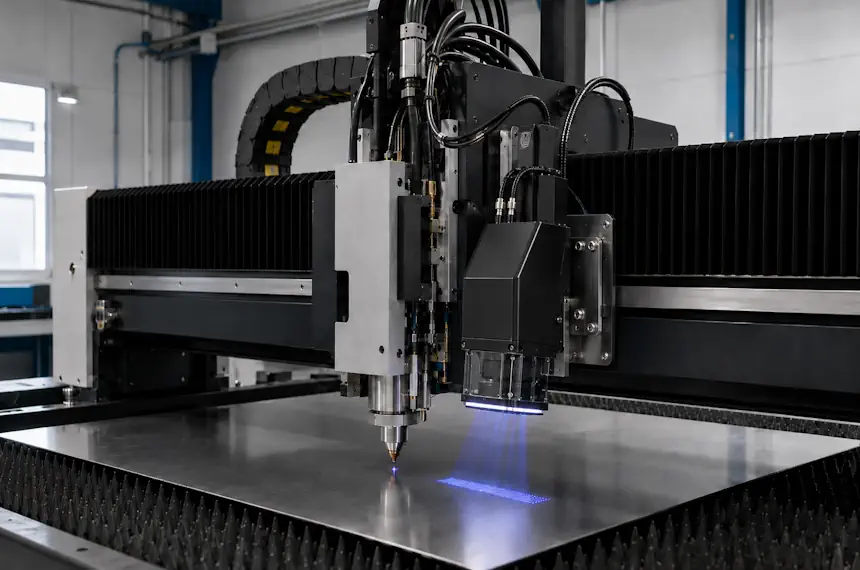

Сканирующая камера — это система машинного зрения, установленная в рабочей зоне лазерного станка. Ее основная задача заключается в том, чтобы сканировать поверхность материала и определять точное расположение изображений или контуров, по которым будет выполняться резка.
Принцип работы системы можно разделить на несколько этапов:
- Сканирование рабочей области. После размещения материала на рабочем столе камера делает серию снимков всей рабочей поверхности. В результате создается цифровая карта рабочего поля, на которой видны все элементы рисунка.
- Распознавание контуров. Специальное программное обеспечение анализирует полученное изображение, определяет контуры объектов и переводит их в векторный формат.
- Запуск лазерной обработки. Когда позиционирование завершено, станок начинает резку строго по найденным контурам. Благодаря этому достигается высокая точность даже при небольших смещениях материала.

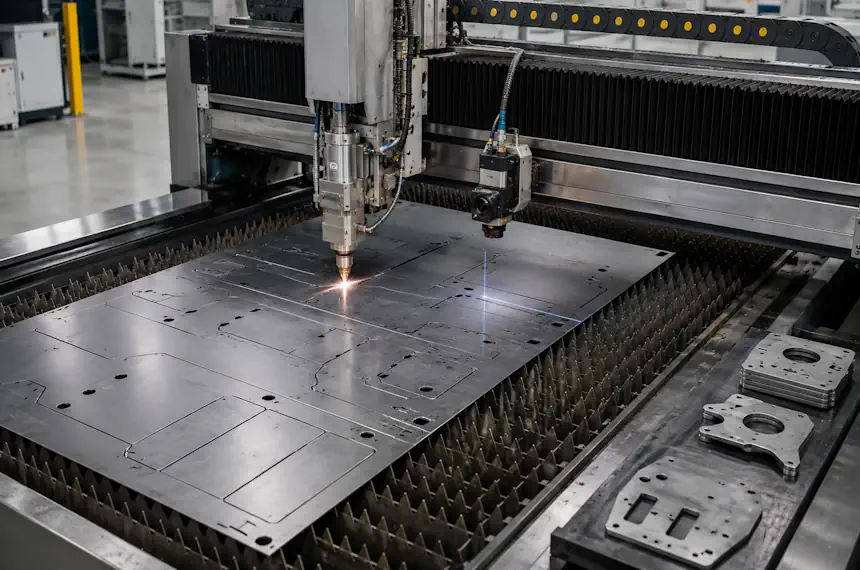

Преимущества лазерных станков с камерой распознавания
- Высокая точность позиционирования. Система машинного зрения автоматически определяет положение рисунка на материале и корректирует траекторию резки.
- Снижение количества брака. Сканирующая камера исключает человеческий фактор и значительно повышает стабильность производства.
- Экономия времени. Оператору не нужно вручную выравнивать материал или искать контрольные точки.
- Экономия материала. Благодаря точному размещению макетов на поверхности материала можно уменьшить количество отходов. Это особенно важно при работе с дорогими материалами.
- Работа с печатной продукцией. Это делает оборудование незаменимым при производстве наклеек, аппликаций и декоративных элементов.
- Гибкое управление траекторией резки. Современное программное обеспечение для систем машинного зрения обладает широкими возможностями обработки изображения. После сканирования оператор может не только выделить контур будущего изделия, но и изменить параметры резки.

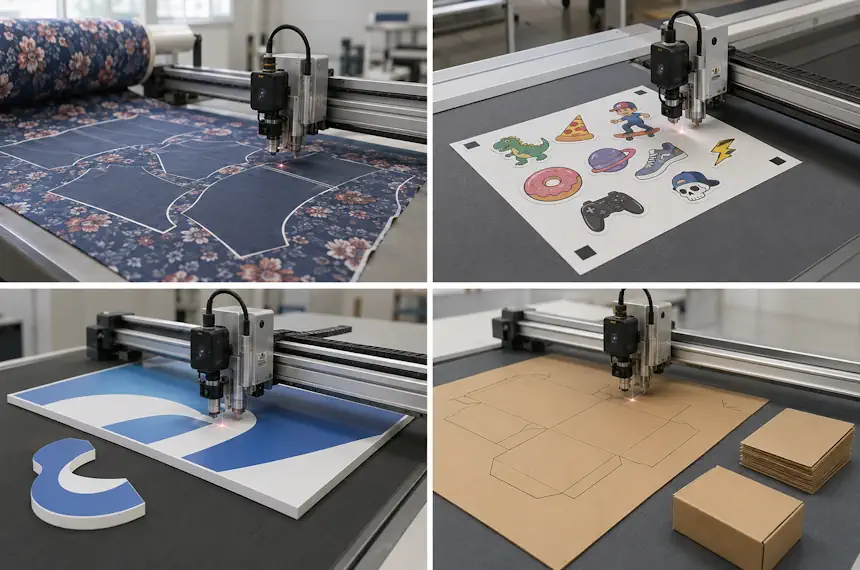

Области применения станков со сканирующей камерой
Лазерные станки с камерой распознавания используются во многих отраслях производства.
Текстильная промышленность
В текстильной отрасли такие станки применяются для резки:
- тканей с печатным рисунком
- нашивок и шевронов
- декоративных элементов одежды
- кружевных деталей
Производство наклеек и стикеров
При изготовлении наклеек важно вырезать изделия строго по контуру изображения. Сканирующая камера автоматически определяет границы рисунка и выполняет резку с высокой точностью.

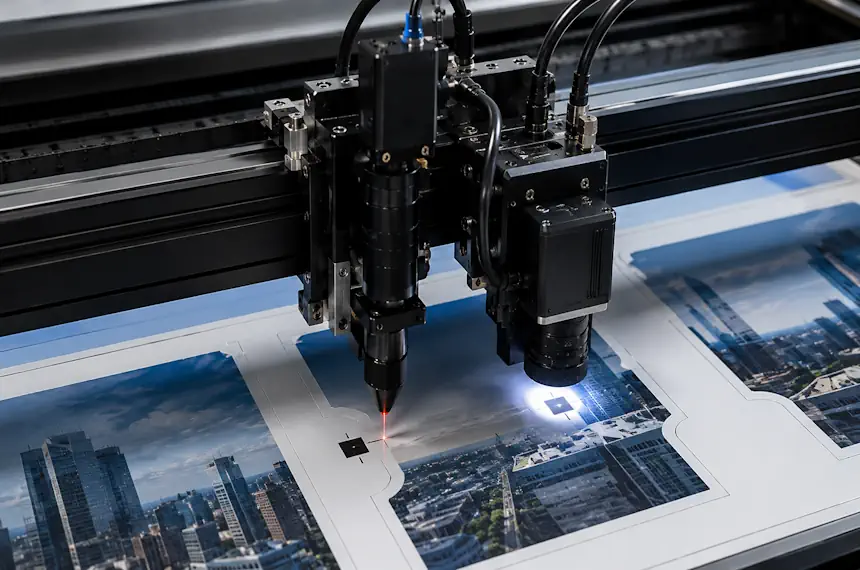

Рекламная продукция
Станки используются для изготовления:
- рекламных наклеек
- декоративных элементов
- витринной графики
- интерьерных украшений
Производство упаковки
Лазерные станки с камерой применяются для резки упаковочных материалов, включая картон и дизайнерскую бумагу.
Производство изделий из кожи
Система машинного зрения позволяет оптимально размещать детали на поверхности материала и минимизировать отходы.

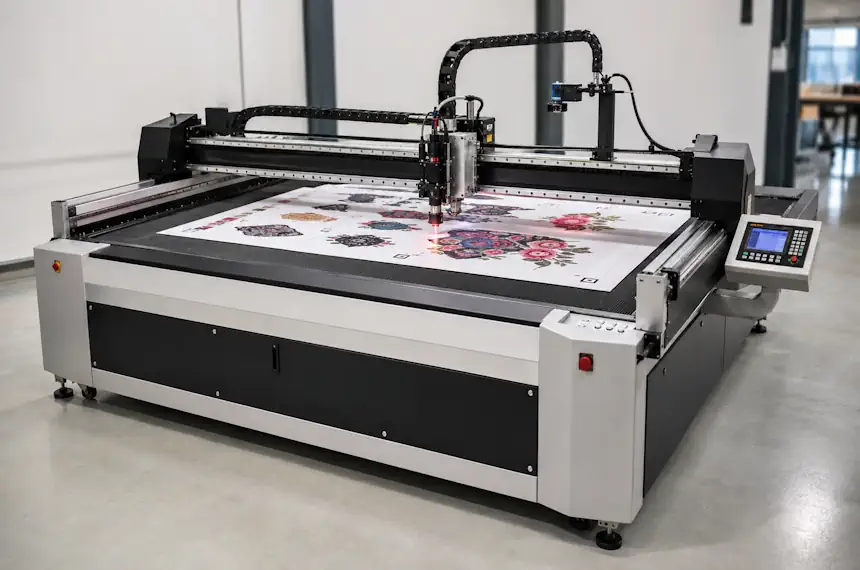

Как выбрать лазерный станок с камерой распознавания
Тип лазерного излучателя
В станках со сканирующей камерой используются CO2 лазеры. Они работают на длине волны около 10,6 мкм и хорошо подходят для обработки неметаллических материалов.
Лазерное CO2 оборудование — оптимальное решение для рекламного производства, текстильной промышленности и изготовления декоративных изделий.
Мощность лазерного источника
Мощность лазера определяет максимальную толщину материала и скорость резки.
Наиболее распространенные варианты мощности:
| Мощность | Назначение |
|---|---|
| 80-90 Вт | Универсальные производственные задачи |
| 100-130 Вт | Промышленное производство |
Разрешение и тип камеры
Камера — ключевой элемент системы машинного зрения. Именно она отвечает за распознавание контуров и точное позиционирование. Высокое разрешение обеспечивает более точное распознавание контуров.
На наших станках установлена профессиональная камера Canon EOS 1500, которая имеет высокое разрешение — 24,1 мегапикселей. В нашем каталоге представлены лазерные станки со сканирующей камерой разной мощности и размером рабочего поля. Вы точно найдете оборудование под свою задачу и бюджет, а менеджеры вам помогут. Наши инженеры проведут пусконаладку лазерного станка с камерой, в том числе калибровку, чтобы камера точно охватывала все рабочее поле.

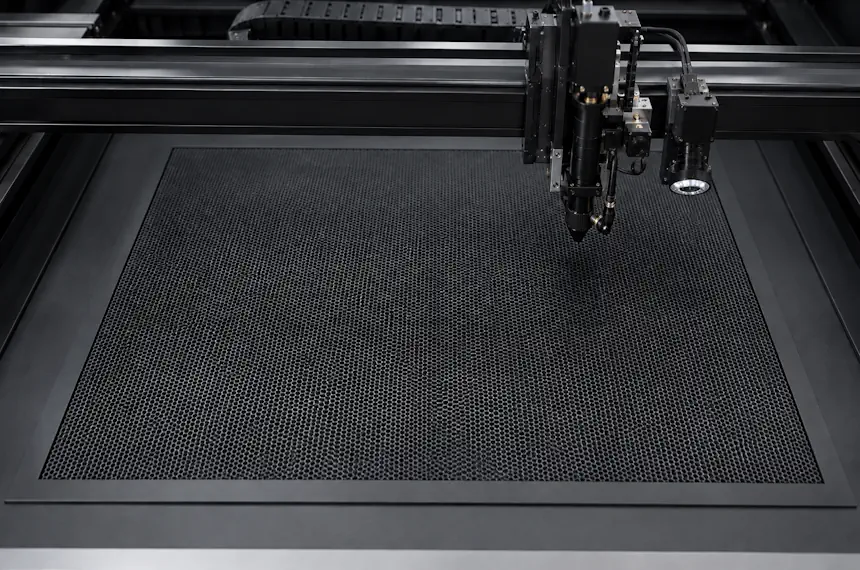

Размер рабочего поля
Размер рабочего стола определяет максимальные размеры заготовок.
Наиболее распространенные размеры рабочего поля:
- 600 × 900 мм
- 1000 × 800 мм
- 1600 × 1000 мм
- 1800 × 3000 мм
Точность позиционирования
Одно из главных преимуществ станков со сканирующей камерой — высокая точность резки.
Современное оборудование обеспечивает точность позиционирования около ±0,01 мм, что позволяет вырезать сложные формы и мелкие детали.
Это особенно важно при производстве:
- наклеек
- нашивок
- декоративных элементов
- текстильных изделий

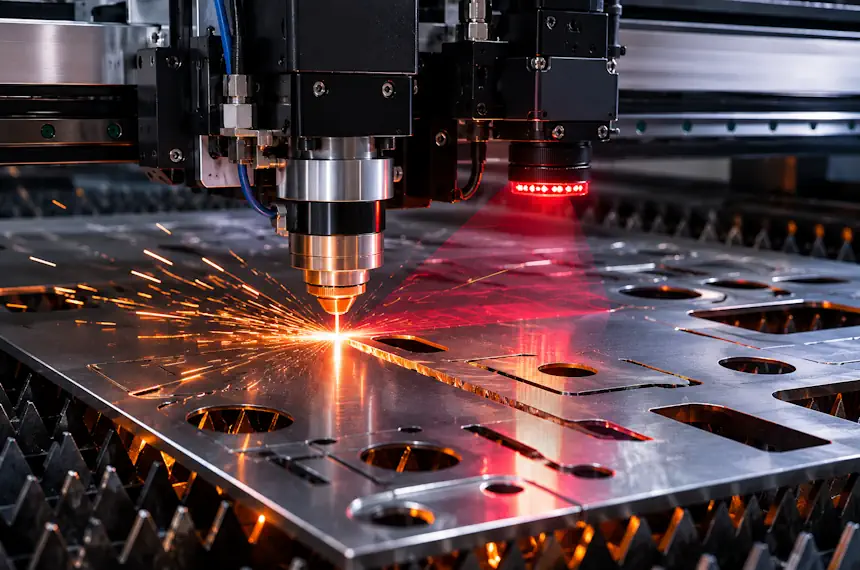

Скорость работы оборудования
Скорость резки напрямую влияет на производительность оборудования.
Лазерные станки могут работать со скоростью до 400 мм/сек, поэтому можно выполнять большие объемы заказов. Для серийного производства лучше выбирать высокоскоростные станки.
Программное обеспечение
Эффективность работы лазерного станка во многом зависит от программного обеспечения.
Современное оборудование поддерживает популярные форматы файлов: AI, DXF, PLT, BMP, JPG. Это позволяет работать с макетами из большинства графических программ.
Дополнительные функции оборудования
При выборе лазерного станка стоит обратить внимание на дополнительные функции, которые могут значительно упростить работу.
- Конвейерный стол. Позволяет выполнять непрерывную резку рулонных материалов.
- Несколько лазерных голов. Это увеличивает производительность
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это современное оборудование для точного раскроя, оснащённое камерой, которая сканирует всё рабочее поле. Камера воспринимает все изображения и переводит их в векторный формат.
Основные преимущества: ускорение раскроя материала, особенно сложных лекал, уменьшение ручного труда и ошибок оператора, а также возможность масштабирования контуров и выбора внутренних/внешних линий.
Да, станок полностью функционирует по стандартным векторам, используя обычные траектории резки. Однако работа с камерой позволяет автоматизировать процесс, экономить время и повышать точность при сложных формах.
