Потребляемая мощность лазерного станка — один из ключевых параметров, который необходимо учитывать при выборе оборудования для производства, малого бизнеса или домашней мастерской. Этот показатель напрямую влияет на нагрузку на электросеть, расход электроэнергии и стоимость эксплуатации. В статье расскажем, из чего складывается потребляемая мощность, как ее рассчитать, и какие факторы увеличивают потребление.
Что такое потребляемая мощность лазерного станка
Потребляемая мощность — это суммарное количество электрической энергии, которое используется станком и его вспомогательным оборудованием во время работы. Она измеряется в киловаттах и влияет на несколько факторов:
- максимальную нагрузку электросети;
- требования к автоматам и проводке;
- стоимость эксплуатации станка.
Важно понимать разницу:
Мощность лазерного источника — это мощность выходного излучения (например, 1000 Вт, 2000 Вт, 6000 Вт).
Потребляемая мощность станка — это суммарная мощность, которую станок берет из электросети.
Например, волоконный лазер мощностью 2000 Вт не означает, что он потребляет 2 кВт из сети. Реальное энергопотребление будет выше.

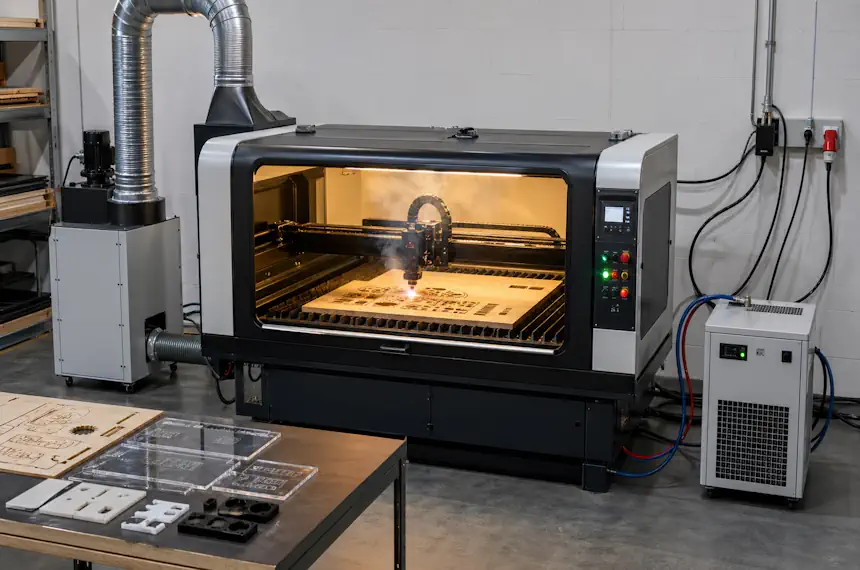

Потребляемая мощность лазерных CO2 станков
Из чего складывается энергопотребление CO2 лазера
Потребляемая мощность CO2 станка формируется за счет работы следующих компонентов:
- Лазерная трубка. Газоразрядная CO2 трубка имеет сравнительно низкий КПД — в среднем 8–15%. Это означает, что большая часть потребляемой энергии преобразуется в тепло.
- Блок высокого напряжения. Он обеспечивает запуск и стабильную работу лазерной трубки, потребляя дополнительную мощность.
- Система охлаждения. CO2 лазеры требуют эффективного охлаждения. Чиллер может потреблять от 0,3 до 1,5 кВт в зависимости от мощности.
- Шаговые двигатели и приводы. Обеспечивают перемещение портала и каретки.
- Вытяжная вентиляция. Удаляет дым и продукты горения при резке. Мощность вытяжки может составлять 0,2–1 кВт.
- Электроника и система управления. Контроллер, дисплей, подсветка и вспомогательные элементы также потребляют электроэнергию.
Средняя потребляемая мощность CO2 станков
Примерные показатели энергопотребления:
- CO2 станок 60–80 Вт — 1–1,5 кВт
- CO2 станок 100–130 Вт — 1,5–2,5 кВт
- CO2 станок 150–180 Вт — 2,5–4 кВт
- Промышленные модели 300 Вт и выше — 4–8 кВт
Точные значения зависят от конфигурации оборудования, типа охлаждения и качества комплектующих.
В целом лазерный CO2 станок потребляет до 5 кВт вместе с чиллером.
Потребляемая мощность волоконных лазеров
Из чего складывается потребляемая мощность
Потребляемая мощность волоконного лазерного станка формируется из нескольких компонентов:
- Лазерный источник
- Система охлаждения (чиллер)
- Серводвигатели и приводы осей
- Система ЧПУ
- Вытяжная вентиляция
- Дополнительные системы (датчики, подсветка, автоматика)
Каждый из этих элементов добавляет нагрузку на сеть.
КПД волоконного лазера
Волоконные лазеры отличаются высоким коэффициентом полезного действия (КПД) — в среднем 30–45%. Это значительно выше по сравнению с CO2 лазерами, где КПД составляет около 10–15%.
Это означает, что для получения 1 кВт лазерного излучения станок может потреблять примерно 2,5–3,5 кВт электроэнергии. Остальная энергия преобразуется в тепло и отводится системой охлаждения.
Средняя потребляемая мощность популярных моделей
Примерные показатели энергопотребления:
- Волоконный станок 1500 Вт: 14 кВт
- Волоконный станок 3000 Вт: 20 кВт
- Волоконный станок 6000 Вт: 33 кВт
Точные значения зависят от производителя, качества комплектующих и режима работы.
Сводная таблица потребляемой мощности для разных видов станков
| Тип лазера | Мощность, Вт | Средняя потребляемая мощность, кВт |
|---|---|---|
| CO2 | 60–80 | 1–1,5 |
| CO2 | 100–130 | 1,5–2,5 |
| CO2 | 150–180 | 2,5–4 |
| Волоконный | 1500 | 14 |
| Волоконный | 3000 | 20 |
| Волоконный | 6000 | 33 |
Как рассчитать потребляемую мощность для конкретной модели
Шаг 1. Определить мощность лазерного источника
Первое, на что обращают внимание — это номинальная мощность лазера:
- 100–180 Вт (CO2 станки)
- 1000–6000 Вт и выше (волоконные станки)
Однако выходная мощность — это не потребление из сети, а мощность лазерного излучения.
Чтобы оценить реальное энергопотребление источника, необходимо учитывать его КПД.
Пример:
- КПД волоконного лазера: 30–45%
- КПД CO2 лазера: 8–15%
Формула расчета потребления лазерного источника:
Потребление источника = Выходная мощность / КПД
Например:
Волоконный лазер 2000 Вт с КПД 35%
2000 / 0,35 ≈ 5,7 кВт
Это уже ближе к реальному энергопотреблению только самого источника.
Шаг 2. Учесть мощность системы охлаждения
Система охлаждения — обязательный элемент лазерного оборудования. Она может потреблять значительную долю энергии.
Средние показатели:
- Чиллер малой мощности: 0,3–0,8 кВт
- Промышленный чиллер: 1–3 кВт
- Высокомощные системы: 3–8 кВт
Шаг 3. Добавить мощность приводов и электроники
К дополнительным потребителям относятся:
- серводвигатели или шаговые двигатели;
- система ЧПУ;
- блок управления;
- датчики и автоматика;
- освещение рабочей зоны.
В среднем эти системы добавляют:
- 0,5–1 кВт для компактных станков;
- 1–3 кВт для промышленных моделей.
Шаг 4. Учесть вытяжную вентиляцию и компрессор
Если в комплекте используется:
- вытяжная система: 0,3–1,5 кВт;
- компрессор воздуха: 0,5–2 кВт.
Эти элементы часто устанавливаются отдельно, но должны учитываться при расчете общей нагрузки на сеть.
Шаг 5. Сложить все компоненты
Формула общей потребляемой мощности:
Общая мощность = Источник + Охлаждение + Приводы + Вытяжка + Дополнительные системы
Пример расчета для волоконного станка 3000 Вт:
- Лазерный источник: ~9 кВт
- Чиллер: 2 кВт
- Приводы и электроника: 2 кВт
- Вытяжка и компрессор: 1,5 кВт
Итого:
9 + 2 + 2 + 1,5 = 14,5 кВт
Для подключения потребуется линия минимум на 16–20 кВт с запасом по нагрузке.

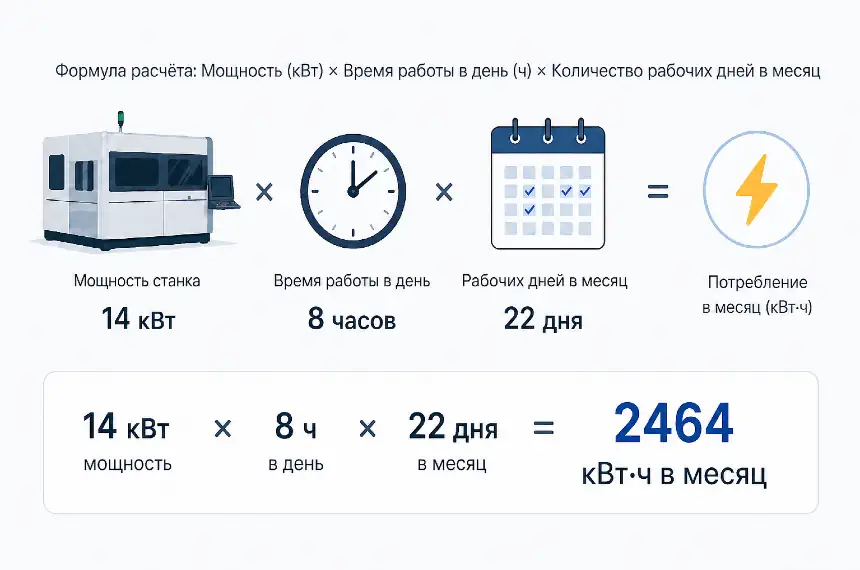

Шаг 7. Определить среднее месячное потребление
Для расчета затрат на электроэнергию используется формула:
Мощность (кВт) × часы работы × количество дней
Например:
14 кВт × 8 часов × 22 дня = 2464 кВт⋅ч в месяц.
Умножив на тариф, можно рассчитать ежемесячные расходы.
Для вычисления общей нагрузки нужно суммировать мощность всех элементов оборудования.
Как снизить потребляемую мощность без потери производительности
Применяются следующие меры:
- Выбор оптимальной мощности лазера. Если материалы тонкие, нет смысла брать избыточно мощный станок.
- Своевременная очистка оптики. Грязные линзы увеличивают потребление, заставляя работу на максимальном токе.
- Использование энергоэффективных чиллеров. Современные модели экономят до 30–40% энергии.
- Контроль диапазона токов. Работа на максимальной мощности ускоряет ресурсное старение компонентов.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Потребляемая мощность — это общее количество электроэнергии, которое станок использует из сети во время работы. Она включает не только мощность лазерного источника, но и систему охлаждения, систему ЧПУ, вентиляцию и вспомогательное оборудование.
В среднем волоконный станок мощностью 3000 Вт потребляет от 10 до 15 кВт в зависимости от модели, системы охлаждения и режима работы. Точные данные указываются в техническом паспорте оборудования.
На энергопотребление влияют мощность лазерного источника, КПД оборудования, тип системы охлаждения, наличие компрессора и вытяжки, интенсивность и режим работы. Чем выше мощность станка и нагрузка, тем больше энергопотребление.
