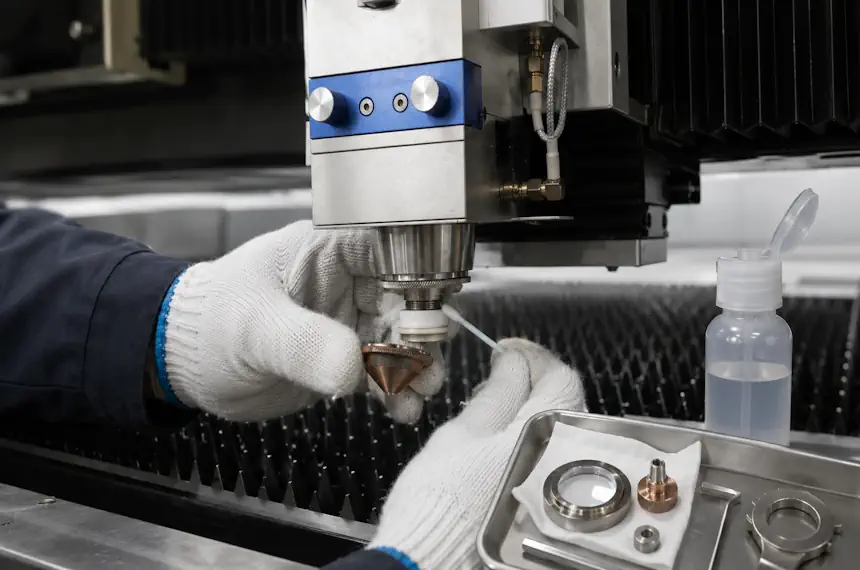

Лазерная голова — один из ключевых узлов лазерного станка с ЧПУ, от которого напрямую зависит качество резки и гравировки. Любые отклонения в её работе приводят к ухудшению качества обработки, снижению производительности и увеличению брака. Именно поэтому своевременный ремонт лазерной головы — это важная часть технического обслуживания оборудования. В статье расскажем, когда требуется ремонт, и что в него входит.
Основные причины ремонта лазерной головы
Необходимость ремонта может возникнуть по ряду причин, связанных как с эксплуатацией, так и с внешними факторами.
- Механические повреждения: случайные удары головы о заготовку, столкновения при работе.
- Загрязнение оптики: попадание пыли и продуктов резки, образование окалины, несвоевременная чистка.
- Ошибки эксплуатации: неправильные режимы резки, некорректная продувка, самостоятельная замена оптики сотрудником без квалификации.
- Проблемы с охлаждением: перегрев лазерной головы, засоры в системе охлаждения.
- Модернизация оборудования.

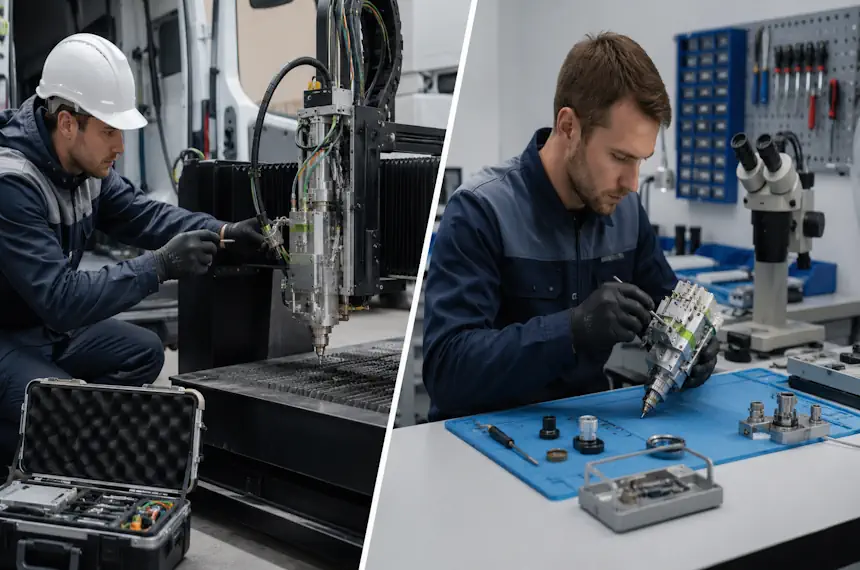

Варианты ремонта лазерной головы
Существует несколько форматов обслуживания:
- Выездной ремонт. Инженер проводит работы на месте с использованием специализированного оборудования, включая беспылевой бокс.
- Стационарный ремонт. Клиент отправляет лазерную голову в сервисный центр.
Наш сервисный центр оказывает услуги по снятию-установке, переборке лазерной головы, в том числе SCAN-головы. Также вы можете приобрести у нас оптику: фокусирующие линзы, зеркала. Мы предоставляем гарантию на ремонт (кроме случаев, когда клиент самостоятельно снимает и отправляет голову).
Этапы ремонта лазерной головы
Подготовительный этап: диагностика и снятие головы
Перед началом работ проводится комплексная проверка состояния оборудования. Выполняются: визуальный осмотр (повреждения, состояние кабелей), фиксация симптомов (шероховатость, скосы, потеря мощности), запись рабочих параметров (фокус, давление газа, настройки). Это позволяет точно определить причину неисправности и спланировать ремонт.
Для проведения качественного ремонта требуется демонтаж узла. Сначала инженер отключает питание и сбрасывает давление, потом отсоединяет кабели, шланги и датчики и снимает голову с портала.

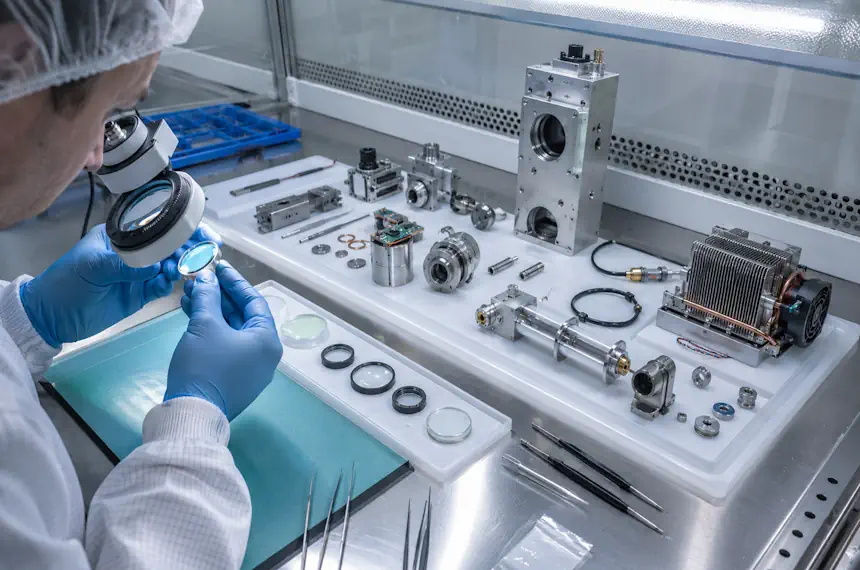

Этап 1: Разборка и дефектовка
Все работы выполняются в чистой зоне (ламинарном боксе), чтобы избежать попадания загрязнений внутрь системы. После снятия проводится полная разборка устройства. Она включает очистку корпуса, демонтаж держателя сопла и датчиков, разборку корпуса, извлечение оптических элементов и демонтаж системы охлаждения. В дефектовку входит: проверка состояния линз и защитных стекол, оценка механических узлов, целостности проводов, износа направляющих, диагностика корпуса и радиаторов, проверка кабелей и разъемов, На этом этапе определяется, какие элементы подлежат замене. Каждый элемент оптики проверяется под LED-подсветкой и лупой 10х-20х на предмет хайтенов (мелкие выгоревшие точки), царапин, сколов, помутнений и пленок.
Этап 2: Диагностика и ремонт сканатора
Если лазерная голова оснащена сканатором (SCAN головка), проводится его отдельная проверка. Основные операции: демонтаж блока сканатора, проверка зеркал и креплений, оценка механики движения, диагностика обмоток и датчиков. При необходимости выполняется чистка зеркал и замена неисправных гальванометров.

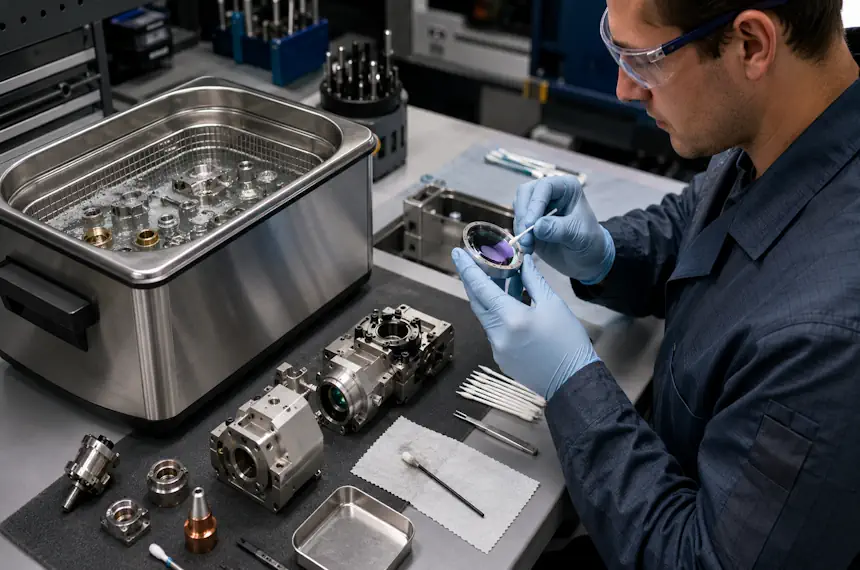

Этап 3: Чистка компонентов
Качественная очистка — ключевой этап восстановления. В первую очередь, выполняется ультразвуковая очистка металлических деталей (держателей, штуцеров, крышек). Они помещаются в УЗ-ванну с раствором на 15-20 минут. Также инженер проводит ручную очистку каналов, чистку оптики.
Важно учитывать, что оптические элементы очищаются строго по технологии — от центра к краю, без повторного использования инструмента.
Этап 4: Замена расходников и сборка
После очистки производится сборка узла с заменой изношенных элементов. Выполняется: установка новых уплотнителей, монтаж линз с соблюдением ориентации, установка защитных стекол, зеркал сканатора, юстировка, монтаж блока сканатора, сборка корпуса, установка периферии. Особое внимание уделяется точности сборки и моменту затяжки крепежей.

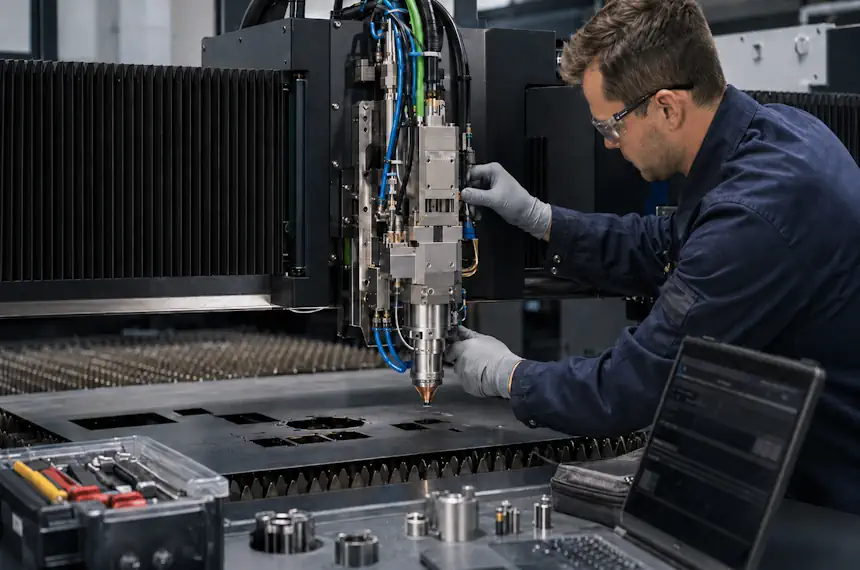

Этап 5: Установка и настройка на станке
Финальный этап — возвращение лазерной головы в рабочую систему. Инженер осуществляет монтаж головы на портал станка, подключает все системы и запускает охлаждение. Калибровка включает: настройку датчика высоты, корректировку параметров сканатора, тестовые резы.
Приемо-сдаточные испытания и отчетность
После завершения ремонта выполняется контроль качества. Клиент получает отчет о выполненных работах, список замененных деталей, фото до и после ремонта, результаты тестов, рекомендации по эксплуатации. Это гарантирует прозрачность работ и подтверждает качество ремонта.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это ключевой узел станка, в котором формируется и направляется лазерный луч на обрабатываемый материал. Она отвечает за точность фокусировки, стабильность резки и качество кромки. От её состояния напрямую зависит эффективность всего оборудования.
Основные причины неисправностей: загрязнение или повреждение оптики, образование окалины, перегрев лазерной головы, случайные удары головы, некорректная продувка, проблемы с охлаждением.
Процесс ремонта обычно включает: диагностику и выявление неисправности, разборку узла, очистку или замену компонентов, настройку и юстировку, тестовые работы.
