Роботизированная лазерная сварка считается одним из перспективных направлений. Эта технология объединяет высокоточную обработку лазерным лучом и автоматизированное управление промышленным роботом. Такой подход позволяет значительно повысить производительность, снизить количество брака и обеспечить стабильное качество соединения даже при серийном производстве. В статье расскажем, как работает роботизированная лазерная сварка, где она применяется, и в чем ее преимущества.

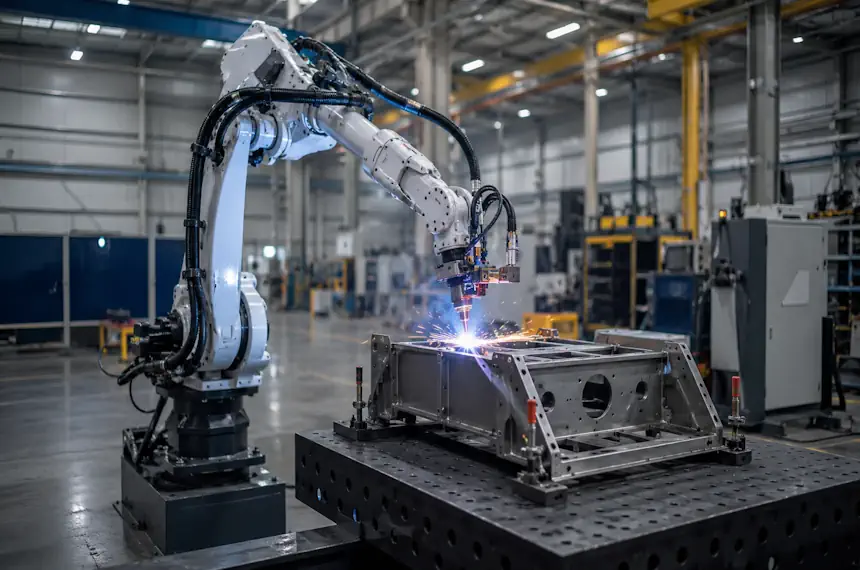

Что такое роботизированная лазерная сварка
Это процесс соединения металлических деталей при помощи лазерного луча, управляемого промышленным роботом. В отличие от ручной сварки оператор не удерживает сварочную головку непосредственно в зоне работы. Все движения выполняются роботизированным манипулятором по заранее заданной программе.
Основное преимущество такого решения заключается в высокой повторяемости. Робот выполняет идентичные операции с минимальными отклонениями, что особенно важно при серийном производстве. Лазер обеспечивает узкий шов, глубокое проплавление и минимальное тепловое воздействие на окружающий металл.
Подобные системы часто интегрируются в автоматизированные производственные линии и работают совместно с конвейерами, системами подачи деталей и машинным зрением.

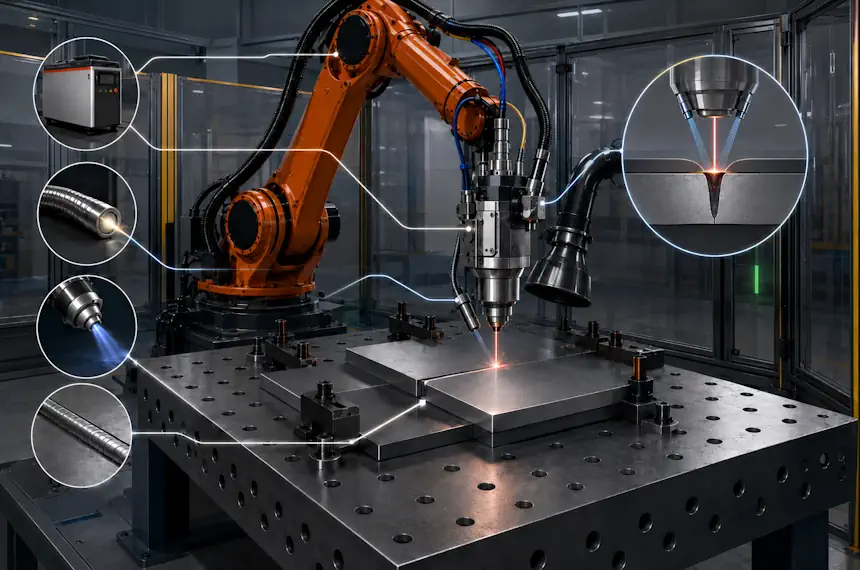

Принцип работы роботизированной лазерной сварки
Роботизированная лазерная сварка основана на автоматическом управлении лазерным лучом с помощью промышленного робота. Система выполняет сварку по заранее заданной программе, что позволяет точно повторять операции и обеспечивать стабильное качество соединений.
Перед началом работы оператор задает траекторию движения, мощность, скорость, фокусировку и другие параметры. После этого робот-манипулятор перемещает сварочную головку вдоль линии соединения деталей. Лазерный луч нагревает металл до температуры плавления, образуя сварочную ванну. По мере движения головки расплавленный металл застывает и формирует шов.
Излучение передается через оптоволокно в сварочную головку, где фокусируется в небольшую точку для создания высокой плотности энергии.
Во время работы в зону сварки подается защитный газ, например, аргон, который защищает расплавленный металл от окисления. При необходимости система автоматически подает присадочную проволоку для заполнения зазоров или усиления шва.
Современные комплексы дополнительно оснащаются датчиками слежения за швом и системами машинного зрения. Они позволяют роботу корректировать траекторию при отклонении детали, что особенно важно при работе с крупными или сложными конструкциями.
За счет автоматизации роботизированная лазерная сварка обеспечивает высокую скорость, точность и повторяемость, поэтому широко применяется в серийном промышленном производстве.

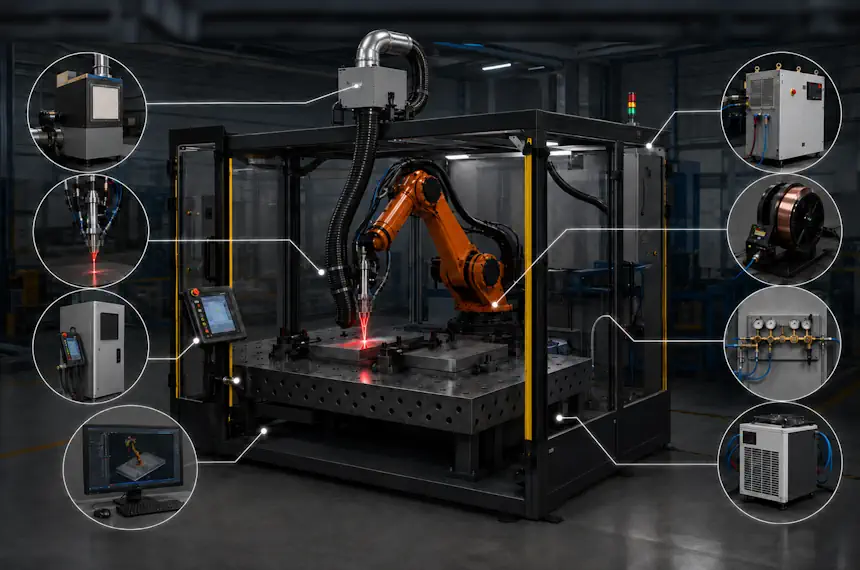

Устройство роботизированного комплекса
- Робот-манипулятор. Он перемещает сварочную головку по заданной траектории и выполняет все движения в процессе сварки. Чаще всего используются шестиосевые манипуляторы, которые способны работать в нескольких плоскостях и обеспечивают доступ к сложным деталям. Каждая ось имеет собственный сервопривод, что обеспечивает точное позиционирование.
- Лазерный источник. Он генерирует излучение, необходимое для расплавления металла. Это один из самых дорогих компонентов комплекса. Источник состоит из: генератора излучения, модуля охлаждения, блока питания, системы контроля мощности, защитной электроники. Наиболее распространены установки на базе источников от IPG Photonics, Raycus и Maxphotonics.
- Сварочная головка. Она устанавливается на конце манипулятора и направляет лазерное излучение на заготовку. Конструкция головки включает: коллиматор, фокусирующую линзу, защитное стекло, сопло, корпус, датчик высоты, оптические элементы. Коллиматор формирует пучок, а фокусирующая линза концентрирует энергию в определенной точке. Именно здесь создается сварочная ванна.
- Система подачи присадочной проволоки. Она используется при сварке толстых деталей или соединении элементов с зазором. Скорость подачи автоматически согласуется с движением робота и параметрами лазера. Это позволяет получать равномерный шов без переполнения и пустот.
- Система подачи защитного газа. Защитный газ необходим для предотвращения окисления сварочной ванны. В большинстве случаев используется аргон или азот.
- Система охлаждения. Лазерное оборудование выделяет большое количество тепла, поэтому используется жидкостное охлаждение. Без него работа комплекса невозможна.
- Система управления. Сердцем роботизированного комплекса является контроллер. Он координирует работу всех узлов и обеспечивает выполнение программы.
- Рабочая камера и защитный корпус. Поскольку лазерное излучение опасно, оборудование устанавливается в закрытой зоне.
- Вытяжная система. Во время сварки образуются дым, аэрозоли и микрочастицы металла. Для их удаления используется вытяжка.
- Программное обеспечение. Отдельную роль играет ПО, которое управляет всей системой. Программный комплекс позволяет: создавать траектории, моделировать сварку, рассчитывать параметры, сохранять шаблоны, контролировать состояние оборудования.
Виды роботизированной лазерной сварки
Сварка без присадочного материала
Применяется для соединения деталей с точной подгонкой. Металл плавится непосредственно по линии контакта без дополнительного заполнения. Метод обеспечивает аккуратный шов и высокую скорость.
Сварка с присадочной проволокой
Используется при наличии зазора или необходимости усиления соединения. Проволока подается автоматически синхронно с движением робота.
Импульсная сварка
Подходит для тонких материалов и изделий, чувствительных к перегреву. Энергия подается короткими импульсами, что позволяет лучше контролировать процесс.
Непрерывная сварка
Используется в массовом производстве. Луч работает постоянно, обеспечивая максимальную скорость и стабильность.
Преимущества роботизированной лазерной сварки
- Высокая точность сварки. Промышленный робот перемещает сварочную головку по заранее заданной траектории с минимальными отклонениями.
- Высокая скорость выполнения операций. Манипулятор работает быстрее человека, особенно при длинных швах и серийной обработке одинаковых изделий.
- Повторяемость результата. Робот выполняет программу одинаково при каждом цикле.
- Минимальное влияние человеческого фактора. Он остается только на этапе настройки, обслуживания и контроля, а сама сварка выполняется автоматически.
- Работа с деталями сложной формы. Шестиосевой манипулятор может перемещать головку под различными углами, обеспечивая доступ к труднодоступным зонам.
- Повышение качества сварного шва. Благодаря стабильному режиму роботизированная сварка обеспечивает более качественные соединения.
- Возможность круглосуточной работы. Роботизированный комплекс способен работать непрерывно.
Недостатки роботизированной лазерной сварки
- Высокая стоимость оборудования. Главный недостаток роботизированной системы — значительные первоначальные вложения.
- Сложность внедрения. Роботизированный комплекс нельзя просто установить и сразу начать работу. Перед запуском требуется подготовка производственного участка, проектирование рабочей зоны и интеграция оборудования в существующий процесс.
- Необходимость квалифицированного персонала. Для работы комплекса нужны специалисты, которые умеют программировать робот, настраивать параметры и обслуживать оборудование.
- Ограниченная гибкость при мелкосерийном производстве. Для массового производства роботизированная система эффективна, но при небольших партиях или частой смене изделий настройка занимает слишком много времени.
- Сложность ремонта. Ремонт роботизированного комплекса требует специализированного сервиса. Поломка любого узла может остановить весь участок.
Где применяется роботизированная лазерная сварка
Автомобилестроение
Одно из основных направлений. Роботы применяются для сварки кузовных элементов, рам, аккумуляторных модулей, выхлопных систем и деталей шасси.
Авиационная промышленность
Используется для работы с титаном, алюминиевыми сплавами и жаропрочными материалами. Позволяет получать легкие и прочные конструкции.
Машиностроение
Применяется при производстве корпусов, станин, узлов механизмов и технических конструкций.
Электроника
Используется для сварки тонкостенных металлических деталей, аккумуляторов, контактных элементов и микроузлов.
Медицинское оборудование
Лазерная технология подходит для стерильных изделий, инструментов и точных компонентов.
Производство металлоконструкций
Роботизированные системы используются при изготовлении каркасов, шкафов, корпусов и специальных изделий.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Главное отличие — автоматизация процесса. При ручной сварке оператор управляет головкой самостоятельно, а в роботизированном комплексе все движения выполняет робот-манипулятор. Это позволяет добиться более высокой повторяемости, скорости и качества шва.
Технология используется в автомобилестроении, машиностроении, авиационной промышленности, электронике, производстве медицинского оборудования и металлоконструкций. Особенно востребована там, где требуется высокая точность и серийное изготовление изделий.
Основные преимущества: высокая скорость, точность позиционирования, минимальное количество брака, повторяемость операций и возможность круглосуточной работы. Также технология позволяет обрабатывать сложные детали, где ручная сварка менее эффективна.
