Селективное лазерное плавление (SLM) — одна из самых передовых технологий аддитивного производства, открывающая новые возможности для создания металлических деталей любой сложности. С помощью этого метода можно изготавливать изделия с высокой точностью, минимальными отходами материала и превосходными механическими характеристиками. В статье подробно рассмотрим, как работает селективное лазерное плавление, где применяется технология и на что обратить внимание при выборе оборудования.

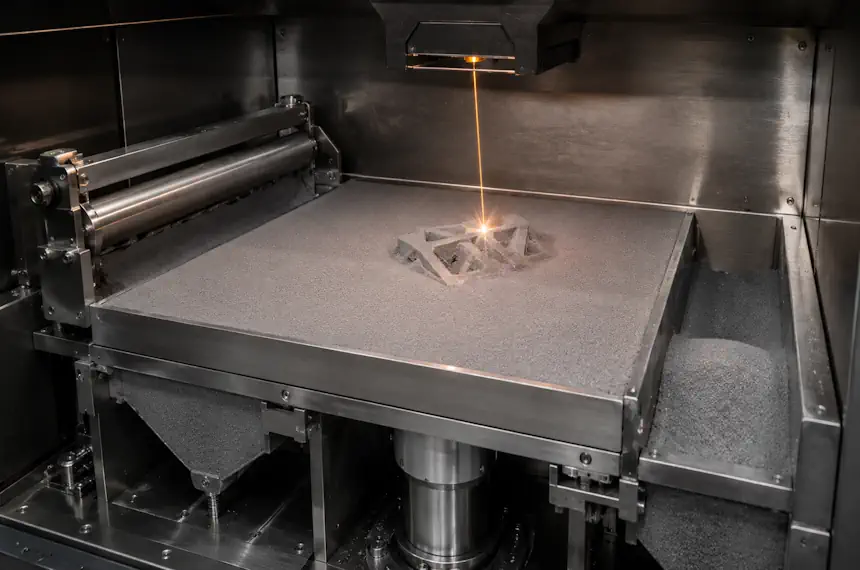

Что такое селективное лазерное плавление
Это современная технология промышленной 3D-печати металлом, основанная на послойном формировании изделий из металлического порошка. Во время работы мощный лазер последовательно расплавляет частицы материала в строго заданных участках, создавая прочную монолитную деталь.
В отличие от других способов технология SLM позволяет изготавливать детали практически любой формы, включая внутренние каналы, решетчатые структуры и элементы, которые невозможно получить фрезерованием или литьем.

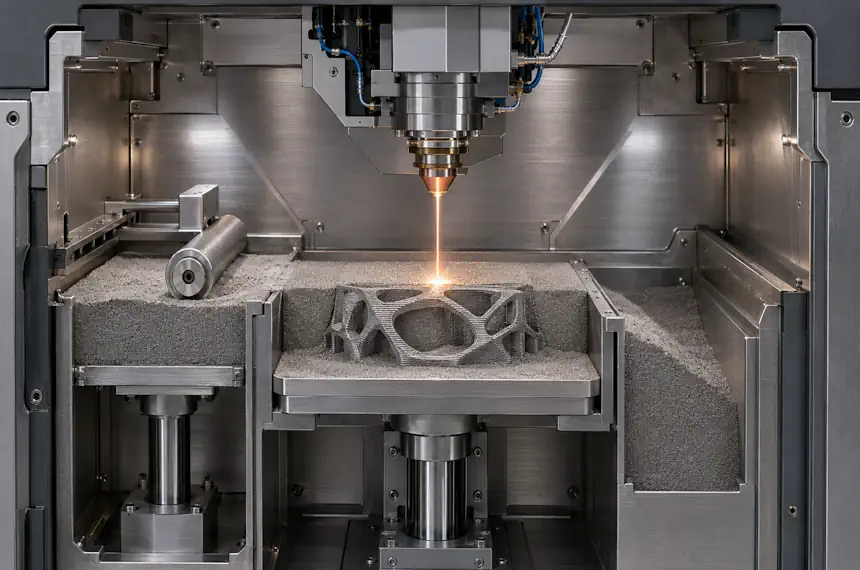

Принцип работы селективного лазерного плавления
При селективном лазерном плавлении деталь формируется слой за слоем из порошкового металла. Основой технологии является локальное полное расплавление материала сфокусированным лазером. Благодаря этому удается получать детали с плотной, однородной структурой.
Процесс начинается с цифровой трехмерной модели. Инженер создает изделие в CAD-программе, модель экспортируется в ПО для аддитивного производства.
После подготовки файла начинается непосредственная печать. Внутри герметичной рабочей камеры создается инертная атмосфера, чаще всего из аргона или азота. Это необходимо для предотвращения окисления металлического порошка и расплавленного металла при высоких температурах. Наличие защитного газа также способствует стабильности процесса и улучшению качества готового изделия.
На рабочую зону наносится первый слой металлического порошка. Рекоутер распределяет материал с высокой точностью по всей поверхности рабочей зоны. От равномерности нанесения слоя напрямую зависит качество последующего плавления.
Затем в работу вступает волоконный лазер высокой мощности. Лазерный луч фокусируется на поверхности порошка и перемещается по заранее рассчитанной траектории. Он расплавляет частицы металла только в тех участках, которые соответствуют сечению детали на данном уровне. Поскольку температура в зоне воздействия превышает температуру плавления материала, порошок полностью переходит в жидкое состояние и надежно соединяется как с соседними участками текущего слоя, так и с предыдущим.
После завершения обработки одного слоя платформа опускается вниз на заданную толщину. Рекоутер наносит новый слой порошка, чтобы повторить процесс. Таким образом, деталь постепенно наращивается снизу вверх. Деталь не извлекают сразу. Она должна постепенно остыть внутри камеры, чтобы минимизировать внутренние напряжения и избежать деформаций. После охлаждения излишки нерасплавленного порошка удаляются и могут быть использованы повторно.
Затем изделие отделяется от рабочей платформы, удаляются поддерживающие структуры, а при необходимости выполняется термообработка и финишная механическая обработка.

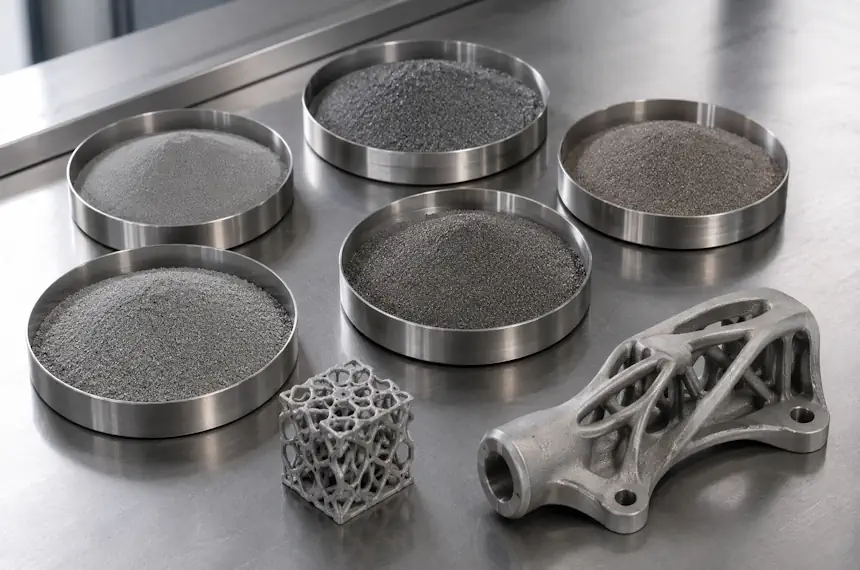

Материалы для селективного лазерного плавления
Требования к порошкам для SLM
Для стабильной печати используются материалы с тщательно контролируемым гранулометрическим составом. Размер частиц находится в диапазоне от 15 до 60 микрон, хотя точные параметры зависят от конкретной модели оборудования.
Особое значение имеет форма частиц. Для SLM оптимально подходят сферические порошки, полученные методом газовой атомизации. Такая форма обеспечивает равномерное распределение материала по рабочей зоне, высокую насыпную плотность и стабильное плавление лазером. Частицы неправильной формы могут ухудшать текучесть порошка, вызывать дефекты слоев и снижать качество построения.
Еще одним важным параметром является химическая чистота материала. Минимальное содержание кислорода, влаги и посторонних примесей позволяет избежать образования пор, трещин и других внутренних дефектов в процессе печати.
Нержавеющие стали
Она считается одним из самых востребованных материалов для SLM. Особенно популярны марки 316L и 17-4PH.
Порошки из нержавеющей стали отличаются хорошей свариваемостью, высокой коррозионной стойкостью. Из них изготавливают функциональные детали, прототипы, медицинские инструменты и различные корпусные изделия.

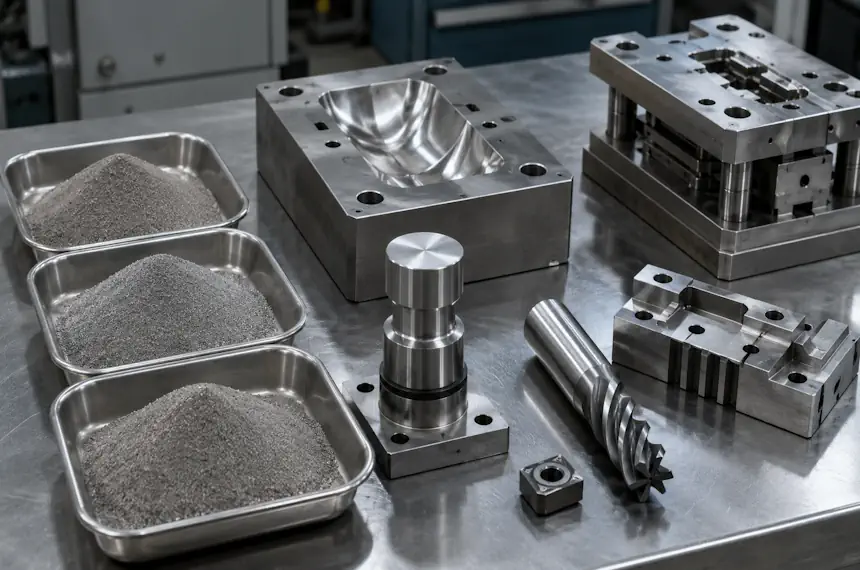

Инструментальные стали
Используются при изготовлении пресс-форм, штампов, режущего инструмента и высоконагруженной оснастки.
Наиболее распространены порошки H13, M300 и Maraging Steel. Они обладают высокой твердостью, отличной износостойкостью и способностью сохранять свойства при значительных нагрузках.
Титановые сплавы
Титан, особенно сплав Ti6Al4V, является одним из главных материалов в аддитивном производстве. Его ценят за уникальное сочетание высокой прочности, малого веса, и коррозионной стойкости. Именно поэтому такие порошки широко используются в авиакосмической отрасли и медицине.
Алюминиевые сплавы
Алюминиевые порошки востребованы благодаря малому весу, хорошей теплопроводности и высокой коррозионной стойкости.
Чаще всего для SLM используются сплавы AlSi10Mg и AlSi7Mg. Они отлично подходят для производства легких конструкционных деталей, теплообменников, элементов автомобильной промышленности и авиационных компонентов.
Преимущества селективного лазерного плавления
- Высокая точность. Технология обеспечивает изготовление деталей с минимальными отклонениями.
- Минимум отходов. Используется только необходимое количество материала, а не расплавленный порошок подлежит повторному использованию.
- Быстрое прототипирование. Сокращаются сроки разработки и вывода новых продуктов на рынок.
- Высокие механические свойства. Плотность деталей достигает 99,9%, что обеспечивает отличную прочность.
Ограничения селективного лазерного плавления
- Высокая стоимость оборудования. Промышленные SLM-системы требуют значительных инвестиций.
- Дорогие расходные материалы. Металлические порошки стоят существенно дороже традиционного проката.
- Ограниченные габариты. Размер детали зависит от объема рабочей камеры.
- Необходимость постобработки. Для достижения окончательных характеристик часто требуется дополнительная механическая обработка.
Области применения селективного лазерного плавления
- Авиакосмическая отрасль: производство облегченных конструкций, топливных форсунок.
- Медицина: изготовление протезов, имплантатов.
- Автомобилестроение: создание прототипов, оснастки и высоконагруженных компонентов.
- Энергетика: производство турбинных лопаток и теплообменников.
- Инструментальное производство: изготовление пресс-форм, штампов и режущего инструмента.
- Ювелирная промышленность: печать сложных моделей из драгоценных металлов.
Как выбрать оборудование для селективного лазерного плавления
Производственные задачи
Перед покупкой оборудования необходимо четко понимать, для каких целей оно будет использоваться. Одни предприятия приобретают SLM-системы для быстрого прототипирования, другие — для серийного выпуска деталей. Важно заранее определить: тип производимой продукции, размеры изделий, планируемый объем производства. Например, для медицинских имплантатов и авиационных компонентов требования к оборудованию будут существенно выше, чем для изготовления прототипов или технологической оснастки.
Размер рабочей зоны
Компактные модели подходят для лабораторий, научных центров и мелкосерийного производства. Среднеформатные системы являются универсальным решением для большинства промышленных задач. Крупногабаритные комплексы используются в аэрокосмической и энергетической промышленности.
Мощность и количество лазеров
Современные системы чаще всего оснащаются волоконными лазерами мощностью от 200 до 1000 Вт.
Однолазерные машины подходят для опытного и мелкосерийного производства. Для промышленного применения предпочтительнее многолазерные комплексы, которые значительно сокращают время построения крупных деталей.
Поддерживаемые материалы
Не каждая SLM-машина одинаково хорошо работает со всеми металлами. Перед покупкой необходимо убедиться, что оборудование поддерживает требуемые сплавы. Например, если вы планируете работать с реакционноспособными или отражающими материалами, такими как титан или медь, стоит выбирать специализированные системы с расширенными возможностями настройки.
Точность и качество печати
Если вы работаете с медицинскими изделиями, авиационными компонентами или прецизионной оснасткой, точность выходит на первый план. Обратите внимание на следующие характеристики: минимальная толщина слоя, размер лазерного пятна, повторяемость позиционирования.
Современные SLM-системы обеспечивают точность в пределах ±0,05–0,10 мм. Для критически важных деталей этого обычно достаточно, а финальные размеры достигаются последующей механической обработкой.
Таблица с основными параметрами селективного лазерного плавления
| Параметр | Селективное лазерное плавление |
|---|---|
| Материал | Металлический порошок |
| Толщина слоя | 20-60 мкм |
| Плотность детали | До 99,9% |
| Точность | ±0,05–0,10 мм |
| Тип производства | Единичное и мелкосерийное |
| Необходимость оснастки | Отсутствует |
| Постобработка | Требуется |
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это технология промышленной 3D-печати металлом, при которой мощный лазер послойно расплавляет металлический порошок, формируя готовую деталь с высокой точностью и плотностью.
Главное отличие заключается в полном расплавлении металлического порошка. Благодаря этому готовые изделия обладают высокой прочностью, однородной структурой и характеристиками, сопоставимыми с коваными или литыми деталями.
Применяются нержавеющие стали, титановые сплавы, алюминий, кобальт-хром, никелевые суперсплавы и другие порошковые металлы.
SLM позволяет изготавливать детали сложной геометрии, снижать расход материала, уменьшать массу изделий и существенно сокращать сроки производства по сравнению с традиционными методами.
