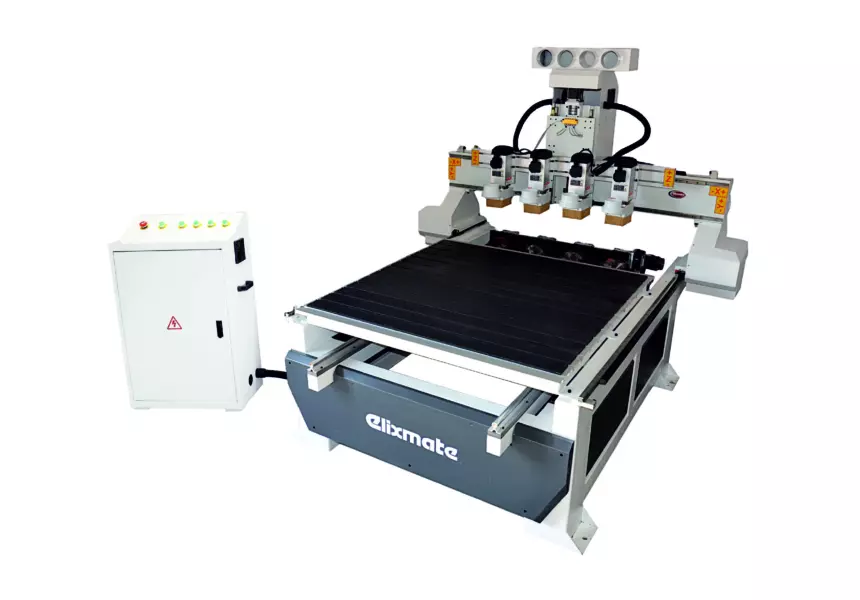

Фрезерный станок Elixmate 1313 MX

Четыре шпинделя Четыре оси вращения СУ RichAuto-A18 Двигатели - Easy Servo
Гарантия
до 3 лет
Сервис
24/7
Пуско-
наладка
Работаем
с 2008 г.
Официальный
дилер
Лизинг,
рассрочка
  • Размер
    рабочего поля
    1300x1300 мм
  • Мощность
    шпинделя
    3000 Вт
  • Максимальная
    рабочая скорость
    300 мм/сек
Оставить заявку
Оформить в кредит
Запись на онлайн-демонстрацию
* Стоимость товара может отличаться в связи с волатильностью курса доллара

Фрезерный станок Elixmate 1313 MX оснащен 4 (четырьмя) шпинделями и 4 (четырьмя) поворотными устройствами,  его основная задача, это фрезеровка цилиндрических деревянных заготовок (стойки, балясины, столбы, фигуры и статуэтки, ножки и т.д.). Фрезеровка происходит одновременно четырьмя шпинделями, что ускоряет и оптимизирует производственный процесс в 4 раза.

В комплекте идёт алюминиевый стол (Т-слот), устанавливается над поворотными устройствами. На рабочем столе также можно производить 2D и 3D фрезеровку дерева, изготавливать мебельные фасады, резную мебель, двери, декор и множество других изделий. Четыре шпинделя могут работать одновременно, деля всю рабочую область на 4 зоны, также можно работать одновременно тремя, двумя и одним шпинделем. Кнопки включения и отключения шпинделей выведены на корпус ящика.

Рама станка представляет собой прочную сварную станину, которая проходит после сварки отпуск в печи, далее фрезеруется в местах крепления рельсовых направляющих и косозубых реек, отпуск и фрезеровка значительной увеличивают точностные характеристики станка. Рама является основным весом станка и делает его максимально устойчивым к вибрациям.

Портал станка стоит на чугунных литых стойках, а сам состоит из профильной стальной трубы, с толщиной стенки 6 мм, портал также фрезеруется в местах установки рельсовых направляющих и косозубой рейки. Портал оснащен 4-мя шпинделями по 3 кВт с воздушным охлаждением (опционно мощность шпинделей может быть увеличена). На каждый шпиндель установлена щетка-пылесборник, патрубки выведены в общий тракт, выход которого идет в предустановленную систему аспирации.

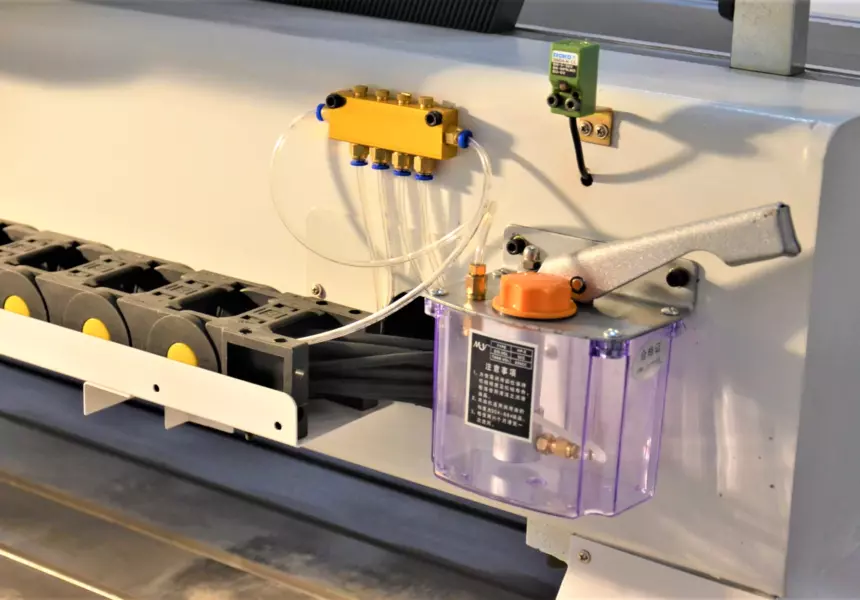

Централизованная система смазки кареток рельсовых направляющих располагается с задней части портала.

Система поворотных устройств в количестве 4 штук находится под рабочей зоной, для работы на поворотных устройствах необходимо снять рабочее поле, которое крепится к раме станка на 6 болтах. Задняя бабка выполнена в виде зажимного патрона, передняя бабка в виде конусного зажима. Максимальный диаметр заготовки в поворотном устройстве – 280 мм, максимальная длина 1300 мм.

Механическая часть состоит из гибридных микрошаговых двигателей (Leadshine) с обратной связью (Easy Servo), двигатели работают совместно с прочными ременными редукторами, перемещение по осям происходит по линейным стальным направляющим (HIWIN 20мм), приводом для осей «X» и «Y» является косозубая рейка, для оси «Z» высокоточная ШВП.

Система управления станка — RichAuto A18. Стандартное управление движением по трем осям (Z, X, Y). Поддержка управления осью вращения (С). Позволяет переключаться между режимом обработки поверхности и режимом сверления.
Расширенный режим управления четырьмя осями в пространстве (Z, X, Y, С). Обеспечивает защиту от отключений электропитания, использует мгновенное сохранение текущей выполняемой программы, после восстановления электропитания можно продолжить выполняемую программу. Поддерживает запоминание и хранение до 8 точек восстановления и еще массу полезных функций, которые вам пригодятся при работе.

Питание станка осуществляется от сети 380 V. Электрическая схема состоит из блоков питания и управления двигателями, блока питания управления шпинделями и инверторов. Фрезерный станок по всем осям оснащен индуктивными концевыми датчиками.

Рабочее поле:
Размер рабочего поля:
1300x1300 мм
Механика:
Структура станины:
Литой чугун
Структура портала и стоек:
Портал - стальная усиленная балка, стойки - литые чугунные
Высота портала по оси «Z»:
200 мм мм
Тип рабочего стола:
Сегментированный с T-пазами + поворотные устройства
Тип двигателя по осям «X» и «Y»:
Гибридные
Редукторы по оси «X» и «Y»:
Планетарные
Структура оси «X»:
Квадратные рельсовые направляющие HIWIN 20 мм, Косозубая рейка
Структура оси «Y»:
Квадратные рельсовые направляющие HIWIN 20 мм, Косозубая рейка
Структура оси «Z»:
Квадратные рельсовые направляющие HIWIN 20 мм, ШВП 25 мм
Точность позиционирования:
0.05 мм мм
Смазка рельс и подшипников:
Централизованная
Тех. условия (эксплуатация):
Электропитание:
380 В 50Hz
ПО:
Тип данных:
G-Код
Система управления:
Rich Auto A18,
Поддерживаемое ПО:
Type 3, ArtCam, Alphacam, SprutCAM, MasterCAM, PowerMill, SolidCAM, и др.
Тех. характеристики:
Тип концевых датчиков:
Индуктивные
Шпиндель:
Мощность шпинделя:
3000 Вт
Охлаждение шпинделя:
воздушное
Частота вращения шпинделя:
6000-24000 об/мин об/мин
Цанговый патрон:
ER32
Максимальная рабочая скорость:
300 мм/сек
Смена инструмента:
Ручная
Другие параметры:
Наименование:
Elixmate 1313 MX
Рекомендуемый стабилизатор:
25000 Вт.
1

Выбор оборудования

Совместно с нашим специалистом вы подбираете оптимальную модель и согласовываете комплектацию станка.
2

Заключение договора

Обсуждаем условия сделки, рассчитываем окончательную стоимость и подписываем договор.
3

Оплата

При покупке со склада — 100% предоплата. Для заказа с производства — аванс 50%, остаток после поступления на склад.
4

Контроль качества

Тщательная проверка на заводе, при поступлении на склад и перед отправкой.
5

Доставка

Доставляем в любую точку РФ и СНГ. Возможен самовывоз.
6

Пусконаладка

Осуществляем установку, настройку оборудования и проверку его работоспособности.

Стандартная комплектация

  • Фрезерный станок Elixmate 1313 MX
  • Система управления RichAuto A18
  • Шпиндель воздушного охлаждения (3.0 кВт) - 4 шт
  • Система поворотных устройств - 4 шт
  • Съемный рабочий стол (Т-слот панели)
  • Цанговый патрон ER32
  • Датчик высоты по оси "Z"
  • Двух ёмкостная вытяжная установка
  • Централизованная автосмазка
  • Ключи для затягивания цангового патрона
  • Инструкции на русском языке
  • Набор цанг - 3 шт.
  • Прижимы 4 шт.
