Это процесс создания, настройки и оптимизации цифровых файлов, которые используются для резки, гравировки или маркировки материалов на лазерных станках. Макет определяет траекторию движения лазера, глубину воздействия, интенсивность, порядок резки и другие параметры обработки. От правильной подготовки макета зависит точность работы станка, качество получаемого изделия и безопасность процесса.
Что включает подготовка макетов для лазерной обработки
Процесс подготовки макета состоит из нескольких обязательных шагов:

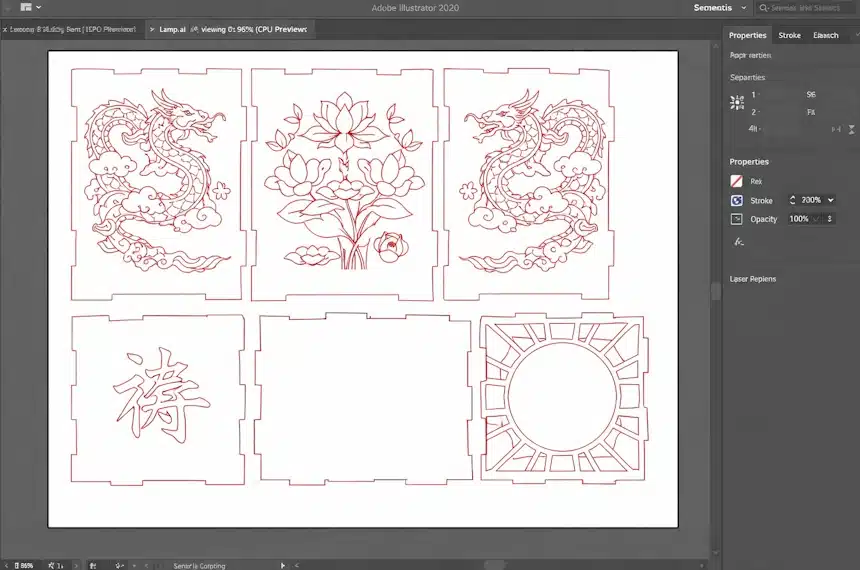

Создание векторного чертежа
Основой для резки всегда является векторный файл. Он задаёт пути, по которым должен двигаться лазер.
Используются форматы:
- AI, CDR, DXF, SVG, PLT, DWG.
Векторная графика обеспечивает:
- точность линий,
- масштабируемость без потери качества,
- корректную передачу траекторий станку.
Выбор типа линий в макете
Каждый тип линии соответствует определённой операции:
- контурная резка,
- гравировка по контуру,
- заливка для гравировки,
- перфорирование,
- прорезание насквозь.
Обычно режимы обозначаются цветами или толщиной линий.

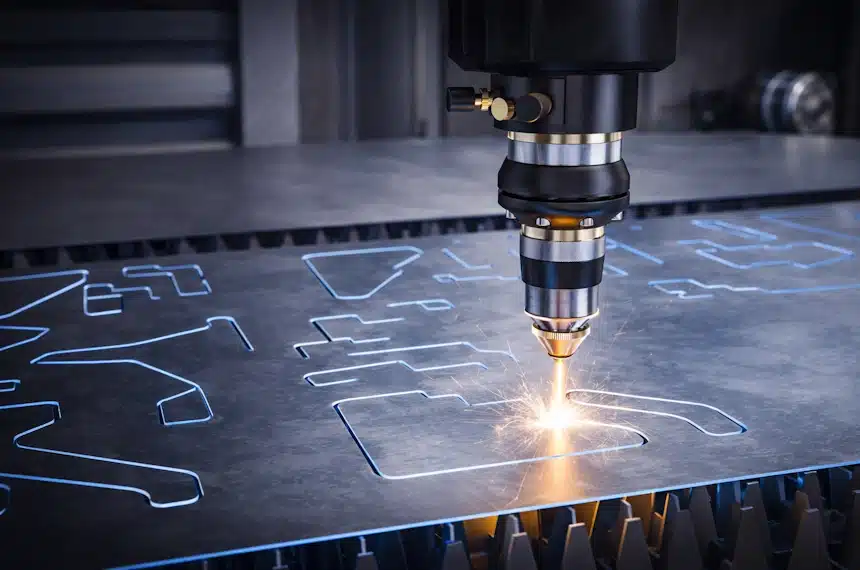

Установка последовательности обработки
Важно задать правильный порядок:
- гравировка,
- внутренние отверстия,
- внешние контуры.
Это предотвращает смещение материала и обеспечивает чистый результат.
Толщина линий
Для корректной работы станку нужно:
- контурные линии толщиной 0,01–0,1 мм,
- заливку только для гравировки, а не для реза.
Толстые линии при резке превращаются в дублирующиеся траектории и вызывают брак.
Коррекция и оптимизация макета
На этом этапе удаляются:
- дубли линий,
- разрывы контура,
- незамкнутые фигуры,
- лишние узлы,
- мусорные элементы.
Это уменьшает время резки и снижает нагрузку на станок.
Параметры материала
При подготовке макета учитывается:
- тип материала (фанера, акрил, кожа, металл, пластик),
- толщина,
- необходимость мостиков при резке,
- допустимый нагрев,
- особенности керфа (ширины реза).
Разные материалы требуют разных настроек траекторий и отступов.
Формирование файла под конкретную программу
Макет адаптируют под ПО станка:
- RDWorks,
- LightBurn,
- EzCad,
- Ruida,
- и другие.
Каждое ПО имеет свои правила импорта, цветовых зон и параметров резки.
