3D гравировка: особенности, оборудование и сферы применения

3D гравировка — это современный метод объемной обработки поверхности, который позволяет наносить детализированные изображения и узоры. Технология активно используется в производстве сувенирной продукции, ювелирных изделий, рекламных материалов и в дизайнерских проектах. В статье расскажем, какой станок выбрать для 3D гравировки, где она применяется, и в чем ее преимущества.

Что такое 3D гравировка

3D гравировка — это технология обработки материалов, при которой на поверхность наносятся объёмные изображения, барельефы, надписи или узоры. Глубина реза меняется по заданному алгоритму, формируя сложный рельеф. Это позволяет создавать не просто контурные рисунки, а настоящие скульптурные элементы на дереве, пластике, металле и других материалах.

Метод широко используется как в художественном производстве, так и в промышленности. Объемная гравировка востребована в мебельной и сувенирной отрасли, ювелирном деле, рекламной продукции и при изготовлении пресс-форм. Внедрение оборудования с ЧПУ сделало процесс автоматизированным и точным.

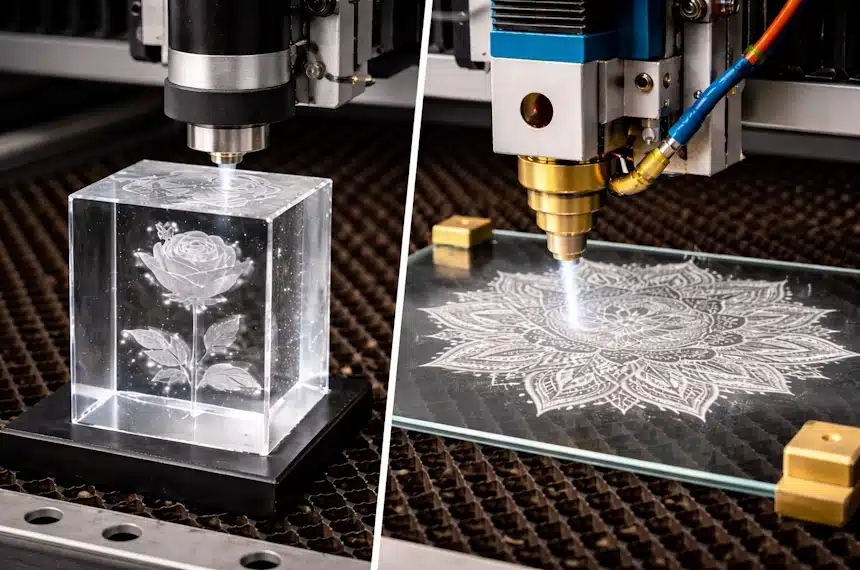

Отличие 3D гравировки от 2D

Основное отличие между 2D и 3D гравировкой заключается в глубине обработки:

• 2D гравировка — это нанесение изображения в одной плоскости. Углубление одинаковое по всей площади рисунка. Используется для надписей, логотипов, контурных иллюстраций.
• 3D гравировка — это создание рельефа с переменной глубиной. Изображение имеет объём, что позволяет передавать светотень, изгибы и сложные формы.

Визуально результат 3D гравировки более выразителен. Она используется там, где важны декоративные качества: художественные панно, резные фасады, премиальные изделия.

Параметр	2D гравировка	3D гравировка
Глубина обработки	Постоянная на всей площади рисунка	Переменная, изменяется по заданному рельефу
Тип изображения	Контурное, плоское	Объёмное, рельефное с эффектом светотени
Принцип работы	Инструмент движется по X и Y, глубина фиксирована	Инструмент движется по X, Y и Z, формируя сложные формы
Время обработки	Быстрее	Дольше из-за многопроходной обработки и чистовых проходов
Применение	Надписи, логотипы, простые таблички	Художественные панели, фасады, барельефы, формы

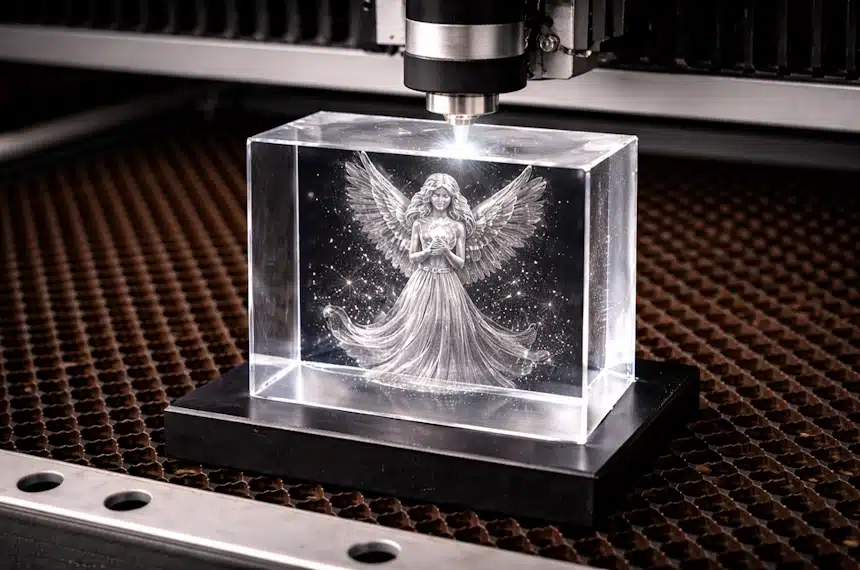

Принцип работы 3D гравировки

Процесс 3D гравировки основан на послойном снятии материала с поверхности заготовки. Алгоритм работы следующий:

1. Подготовка 3D-модели. Модель объекта создается в CAD-программе. Файл сохраняется в формате STL, OBJ или аналогичном.
2. Генерация управляющей программы (G-кодов). С помощью CAM-системы создаётся маршрут инструмента — набор координат, по которым будет двигаться резец или лазер. Здесь же настраиваются параметры резки: скорость, глубина, подача, мощность.
3. Работа станка с ЧПУ. Инструмент послойно удаляет материал, следуя заранее заданной траектории, формируя объёмную геометрию.
4. Финишная обработка (при необходимости). Изделие может пройти дополнительную шлифовку, полировку или покрытие лаком.

Процесс полностью автоматизирован, что исключает человеческие ошибки и позволяет повторять сложные рисунки с высокой точностью.

Оборудование для 3D гравировки

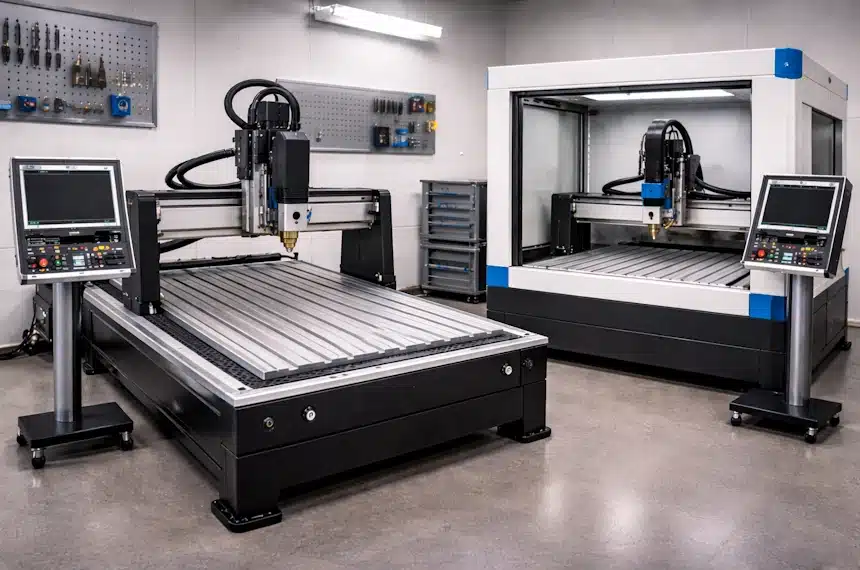

Фрезерные станки с ЧПУ

Это основное оборудование для выполнения 3D гравировки по дереву, пластику, композитам и мягким металлам. Фрезерные станки позволяют создавать рельефные изображения, художественные панели, фасады, формы и декоративные элементы с высокой точностью. Благодаря автоматизации и возможности работы по трём координатным осям они идеально подходят как для индивидуальных мастеров, так и для промышленного производства.

Как работает 3D гравировка на фрезерном станке

Фрезерный станок представляет собой оборудование, в котором режущий инструмент (фреза) вращается с высокой скоростью и удаляет материал с поверхности заготовки. Система ЧПУ управляет движением инструмента по координатам X, Y и Z, что и позволяет воссоздавать объёмные 3D-модели на плоских и объёмных поверхностях.

Особенность объемной гравировки в том, что глубина фрезерования постоянно меняется. Инструмент следует по заданной траектории с миллиметровой или даже микронной точностью.

Особенности 3D гравировки на фрезерном станке

1. Многокоординатная обработка. В процессе обработки фреза не только перемещается по горизонтали, но и изменяет глубину погружения. Это позволяет вырезать плавные переходы, выпуклые формы и сложные рельефы. Также возможно подключение четвёртой и пятой оси, что открывает дополнительные возможности, например, гравировку на цилиндрических или сферических поверхностях.
2. Высокая точность и качество поверхности. Современные фрезерные станки с ЧПУ обеспечивают высокую точность позиционирования до 0,01 мм, что особенно важно при работе с мелкими элементами. При правильной настройке режимов резки можно добиться гладкой поверхности, минимизируя последующую ручную обработку.
3. Совместимость с различными материалами. 3D гравировка на фрезерном оборудовании подходит для широкого спектра материалов: дерева, фанеры, МДФ, ДСП, цветных металлов и т.д. Это делает технологию универсальной и применимой в самых разных отраслях: начиная от промышленности и заканчивая ручным ремеслом.
4. Продолжительность и ресурсоёмкость. 3D гравировка — это довольно длительный процесс, особенно на этапах чистовой обработки. Большое значение имеет правильный подбор скорости, подачи и оборотов шпинделя. При этом нужно учитывать износ инструмента, охлаждение и регулярную очистку рабочей зоны от стружки.

Ищете фрезерный станок для 3D гравировки? Elixmate Mini 0609 обеспечивает стабильную и качественную обработку даже сложных рельефов. Станок оснащён системой движения по трём координатным осям (X, Y, Z), что позволяет выполнять объёмную гравировку с переменной глубиной. Основой его конструкции является цельнолитая чугунная станина и усиленный металлический портал. Рабочее поле составляет 600 × 900 мм, его достаточно для большинства задач в декоративной и производственной сфере. Станок укомплектован шпинделем мощностью 1,5 кВт с водяным охлаждением.

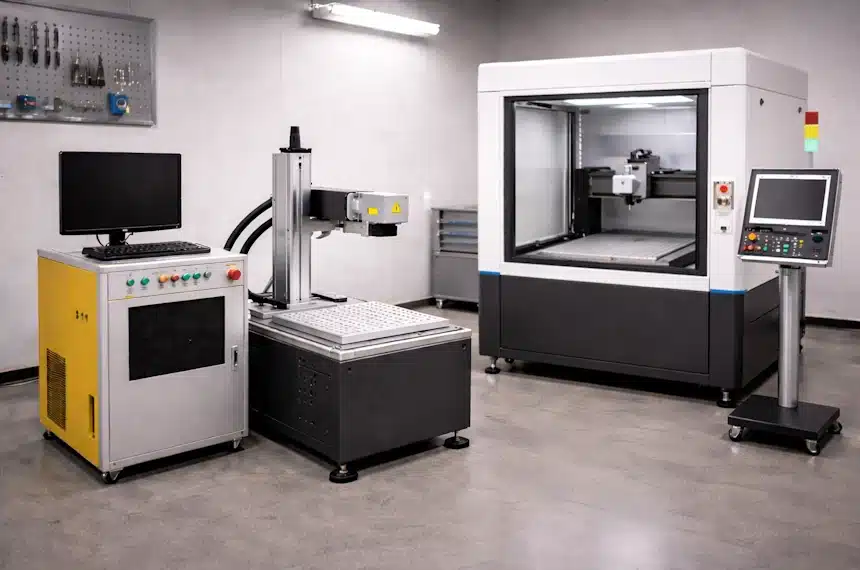

Лазерные маркеры

Лазерные маркеры — это современное оборудование, позволяющее наносить объёмные изображения, рельефные надписи на широкий спектр материалов. Лазерная гравировка выполняется бесконтактным способом. Материал испаряется или изменяет структуру под действием сфокусированного лазерного луча.

Как работает 3D гравировка на лазерном маркере

Принцип 3D гравировки на лазере заключается в послойном удалении материала. За счёт повторяющихся проходов лазер постепенно углубляется в заготовку, формируя рельеф. Управление параметрами излучения (мощность, скорость, частота импульсов) позволяет контролировать глубину и форму выжигания. Стоит отметить, что 3D гравировка на лазерном маркере — это медленный процесс. Фокусировка лазера сбивается, и луч теряет эффективность. Он либо не прожигает материал, либо даёт размытое изображение. Именно поэтому многие отказываются от этого способа в пользу фрезерного станка. Но все же у 3D маркера есть преимущество — можно выполнять объемную гравировку в труднодоступных местах и с высокой детализацией.

Особенности 3D гравировки на лазерных маркерах

1. Пошаговая послойная обработка. 3D гравировка выполняется в несколько этапов. Лазер испаряет верхний слой материала по заданной глубине, слой за слоем, создавая объём. Такая пошаговая абляция требует точного управления мощностью, скоростью и частотой импульсов, чтобы не повредить заготовку и добиться нужной формы.
2. Необходимость автофокуса. Из-за изменения высоты рельефа в процессе гравировки меняется расстояние от поверхности до фокусной точки лазера. Функция автофокуса становится критически важной. Она позволяет автоматически корректировать высоту лазерной головки, обеспечивая постоянную точность и резкость гравировки на каждом уровне.
3. Ограниченная глубина обработки. В большинстве случаев глубина ограничивается 0,5–1 мм, что подходит для художественных и декоративных задач, но ее может быть недостаточно для технических или формообразующих деталей.
4. Требовательность к материалу. 3D гравировка на лазерном маркере не универсальна. Наилучшие результаты достигаются при работе с металлами (латунь, алюминий), акрилом и определёнными пластиками, резиной и кожей.

С деревом, ПВХ или мягкими материалами возможны проблемы. Они могут обугливаться, деформироваться или выделять вредные испарения.

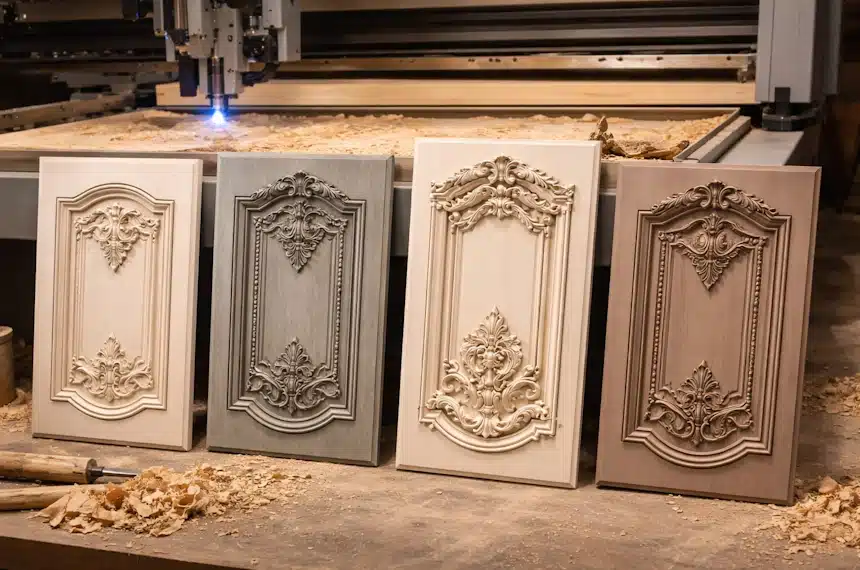

Где используется 3D гравировка

Мебельное производство и интерьерный дизайн

Одна из ключевых сфер применения 3D гравировки — дизайн интерьеров и производство мебели:

• Рельефные фасады кухонь и шкафов
• 3D-панели и стеновые вставки
• Элементы лестниц (тетивы, балясины, поручни)
• Резные ножки, карнизы, спинки и подлокотники мебели

Сувенирная и подарочная продукция

В сфере сувениров и подарков 3D гравировка обеспечивает уникальность каждого изделия. Индивидуальный рельеф, сложные формы, художественные композиции — всё это делает продукцию не просто функциональной, а памятной и эстетически ценной.

Примеры продукции:

• Шкатулки, подставки, ключницы с объёмным орнаментом
• Персонализированные сувениры с именами, логотипами или фото
• Гравировка на деревянных открытках и упаковке

Рекламная и представительская продукция

Для бизнеса 3D гравировка — это эффективный способ создать визуально запоминающиеся рекламные и презентационные изделия. Объёмное изображение логотипа или слогана делает продукцию премиальной и выделяет бренд.

Что можно производить:

• Настольные таблички с рельефной эмблемой
• Объёмные логотипы на сувенирах и упаковке
• Панели и вывески из дерева или МДФ с фирменным стилем

Ювелирное и художественное производство

В ювелирной отрасли 3D гравировка используется для создания миниатюрных и высокодетализированных узоров. Технология применяется при работе с драгоценными и ювелирными металлами, а также при производстве художественных объектов.

Примеры изделий:

• Объёмные гравировки на перстнях, кольцах, кулонах
• Создание штампов, пресс-форм и мастер-моделей
• Гравировка и рельефное украшение ювелирных изделий
• Производство сувенирных монет, медалей и значков

Промышленное производство и маркировка

В промышленности 3D гравировка применяется для изготовления функциональных компонентов и нанесения долговечной маркировки на детали. Метод особенно полезен при производстве штампов, пресс-форм, изделий с уникальной геометрией.

Области применения:

• Изготовление форм и клише
• Техническая маркировка деталей (глубокая, стойкая)
• Промышленные панели и шильды с рельефными элементами
• Маркировка металлических изделий с переменной глубиной

Искусство и декоративно-прикладное творчество

3D гравировка стала незаменимым инструментом в мастерских художников, дизайнеров и ремесленников, позволяя реализовывать креативные проекты без ограничений в деталях.

Примеры творческих решений:

• Авторские 3D-барельефы
• Гравировка по дереву, камню, коже
• Модели, фигуры и скульптурные элементы
• Создание пресс-форм для литья и оттисков

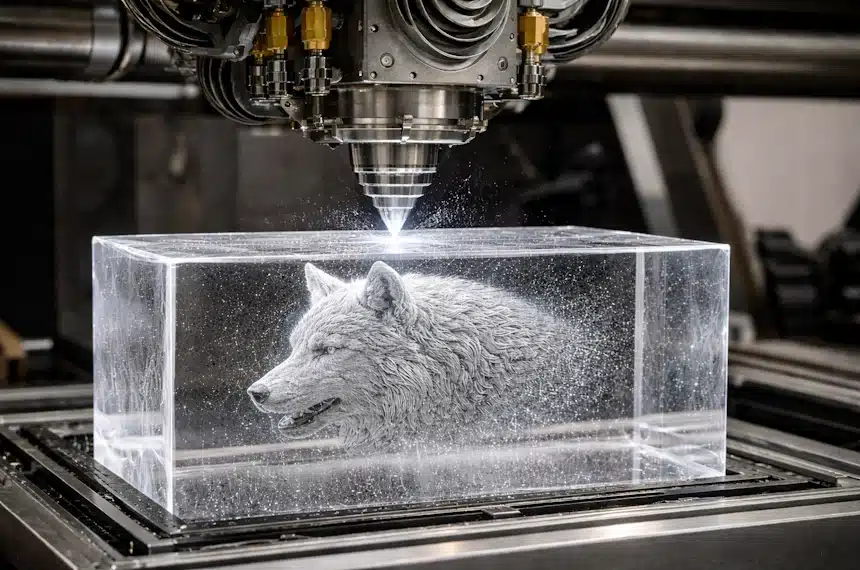

Преимущества 3D гравировки

Объёмность и визуальная выразительность

Главное преимущество 3D гравировки — это реалистичный рельеф. Технология позволяет создавать изображения с различной глубиной, плавными переходами и чёткой передачей формы. Это придаёт изделию уникальный вид, а также эффект ручной резьбы или скульптурной обработки.

Высокая точность и детализация

Современные станки с ЧПУ позволяют обрабатывать материал с точностью до 0,01–0,05 мм. Это особенно важно при изготовлении миниатюрных элементов, сложных узоров, тонких линий и деталей.

Автоматизация и повторяемость

3D гравировка выполняется с помощью ЧПУ, что полностью исключает человеческий фактор. Макет создаётся один раз и может многократно воспроизводиться с идентичным качеством.

Минимальные отходы и точный контроль материала

Благодаря программной генерации траектории 3D гравировка точно регулирует глубину и зону обработки, что минимизирует потери материала.

Возможность персонализации и кастомизации

3D гравировка позволяет вносить индивидуальные элементы в каждое изделие: логотипы, имена, узоры, изображения. Это делает технологию идеальной для производства уникальной и персонализированной продукции.

Повышение ценности и эстетики изделия

Продукция с 3D гравировкой воспринимается как более дорогостоящая, дизайнерская и уникальная. Это особенно актуально в премиальном сегменте мебели, декора, подарков и рекламных материалов.
