Лазерная резка металла — это современный высокоточный способ обработки листового материала, который используется в машиностроении, приборостроении, изготовлении декоративных элементов и промышленном производстве. Технология позволяет получить чистые срезы, сложные контуры и минимальные допуски. Однако даже при использовании современного оборудования возможны дефекты. В статье расскажем, какие существуют виды дефектов при лазерной резке, и как их избежать.
Виды дефектов при лазерной резке металла
Грат
Это дефект, проявляющийся в виде застывших капель расплавленного металла на кромках изделия после лазерной резки. Он возникает при нарушении технологических параметров: скорости перемещения лазерной головки, фокусного расстояния и давления защитного газа. Особенно чувствительны к этому дефекту алюминий, сталь и некоторые сплавы, которые требуют точного соблюдения режимов резки.
Признаки дефекта:
- застывшие капли расплава на кромке металла;
- неровности и заусенцы вдоль линии реза.
Влияние на изделие:
- ухудшение эстетического вида готовой детали;
- необходимость дополнительной обработки: шлифовки, зачистки или химической обработки;
- нарушение точности размеров и геометрии изделия.
Шероховатость и заусенцы на кромке
Одним из самых распространённых дефектов является шероховатость среза и наличие мелких заусенцев. Обычно они возникают из-за слишком высокой скорости резки или недостаточной мощности лазера. Также шероховатость может появляться при неправильной фокусировке луча, загрязнённой оптике или некачественном металле. Этот дефект ухудшает эстетические свойства изделия и может потребовать дополнительной обработки, такой как шлифовка или удаление заусенцев.
Признаки дефекта:
- неровная поверхность кромки;
- мелкие выступающие металлические частицы;
- возможное расслоение тонких листов.
Влияние на изделие:
- ухудшение внешнего вида;
- затруднение сборки в конструкциях;
- необходимость дополнительной обработки, увеличивающей время и стоимость производства.

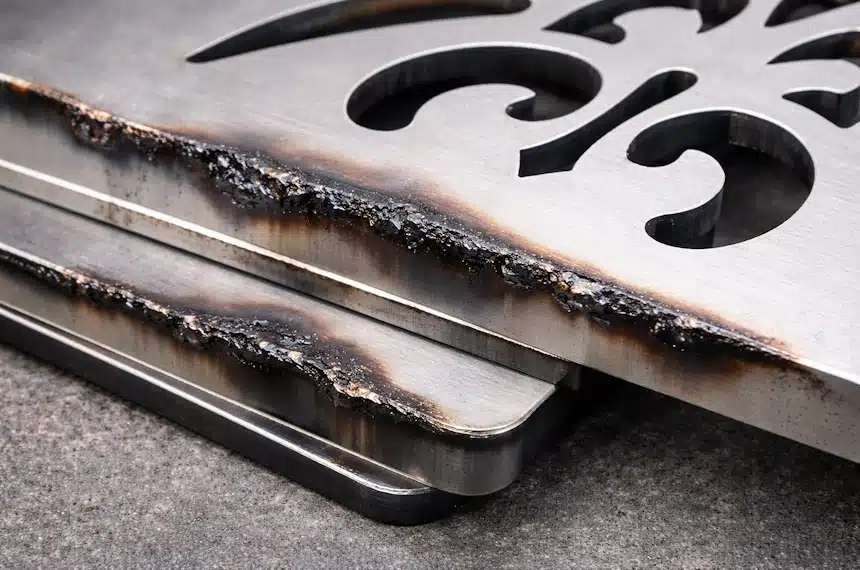

Пережог или оплавление кромок
Пережог — это деформация металла и потемнение кромки, которое возникает при чрезмерной мощности лазера или неправильной фокусировке. Оплавление особенно заметно на тонких листах и декоративных элементах. Оно проявляется в виде зачернённых кромок, утолщений или неровностей на линии реза.
Признаки дефекта:
- потемнение или налёт на кромке;
- утолщение или наплывы металла;
- возможное изменение толщины материала в зоне реза.
Влияние на изделие:
- снижение декоративных свойств;
- ухудшение точности размеров.
Неполный прорез материала
Если лазер не справляется с резкой, возникает неполный прорез, когда линия среза не проходит насквозь или оставляет участки неперерезанными. Чаще всего это происходит из-за недостаточной мощности лазера, неправильного фокусного расстояния или низкого давления защитного газа.
Признаки дефекта:
- линии среза остаются непрорезанными;
- металлопластиковые или стальные листы могут прилипать к станине;
- необходимость повторной обработки участка.
Влияние на изделие:
- бракованная деталь;
- увеличение времени обработки;
- рост материальных потерь.

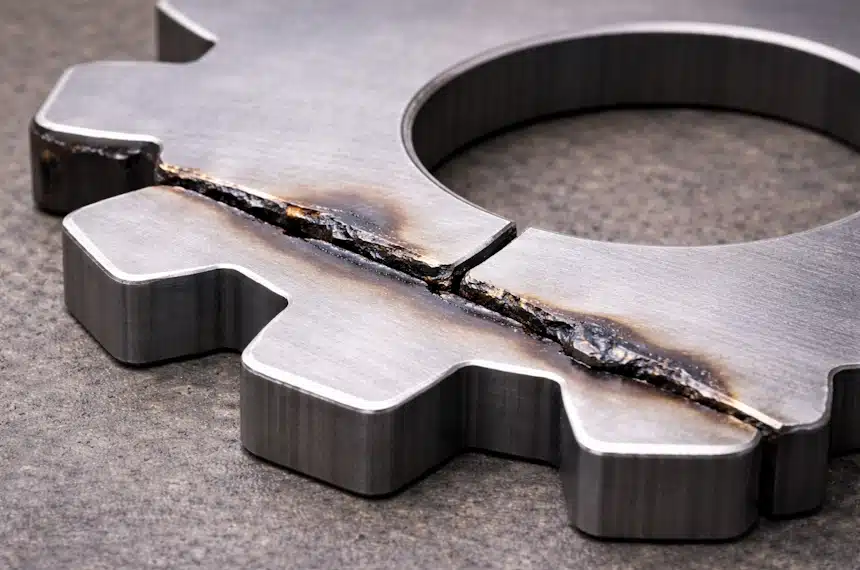

Смещение реза и нарушение геометрии
При нарушении точности позиционирования станка или неверной калибровке может появиться смещение реза, когда контур детали не соответствует заданной форме. Дефект возникает из-за люфтов в направляющих, вибраций оборудования или программных ошибок в G-коде.
Признаки дефекта:
- линии реза не совпадают с чертежом;
- углы и радиусы становятся неравномерными;
- возможное смещение нескольких элементов относительно друг друга.
Влияние на изделие:
- невозможность точного монтажа деталей;
- увеличение отходов;
- необходимость повторной резки или корректировки.

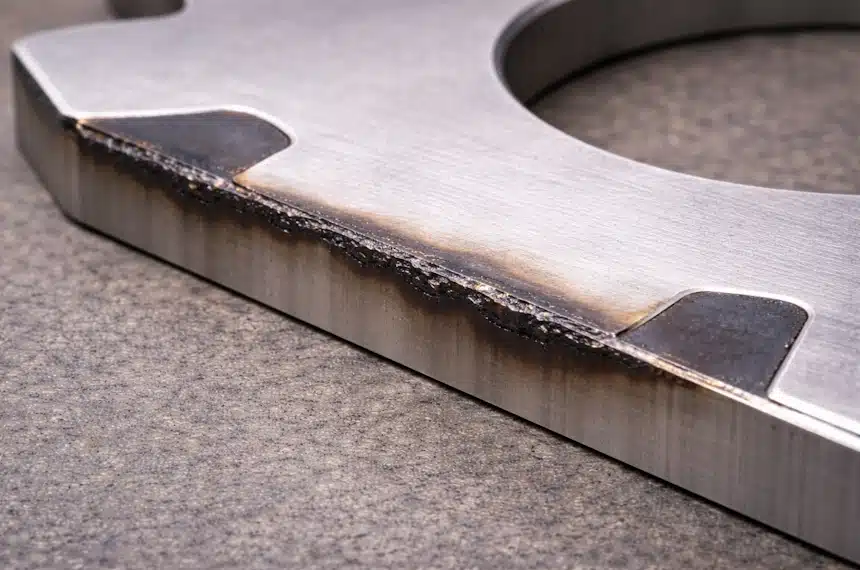

Потемнение или налёт на кромке
Некоторые металлы, особенно сталь, склонны к окислению. Если используется неподходящий газ или его давления недостаточно, появляется потемнение или налёт. Это снижает эстетические свойства детали и влияет на последующую обработку, например, при нанесении покрытия.
Признаки дефекта:
- кромка тёмного цвета;
- образование чёрного налёта или окалины;
- неравномерное потемнение по всей линии реза.
Влияние на изделие:
- ухудшение внешнего вида;
- возможное отслоение краски или покрытия.
Таблица с основными причинами появления дефектов при лазерной резке
| Дефект | Основная причина | Дополнительные факторы |
|---|---|---|
| Грат | Неправильный выбор режима резки | Неправильная фокусировка лазерного луча, слишком низкая скорость резки |
| Шероховатость и заусенцы | Слишком высокая скорость резки | Недостаточная мощность лазера, плохая фокусировка |
| Пережог кромки | Чрезмерная мощность лазера | Неправильная фокусировка, неподходящий защитный газ |
| Неполный прорез | Недостаточная мощность лазера | Толщина материала больше допустимой для выбранного режима, низкое давление газа |
| Смещение реза | Ошибки позиционирования станка | Некачественные рельсовые направляющие, вибрации оборудования |
| Потемнение кромки | Недостаток или неправильный газ | Медленная скорость резки, загрязнённая поверхность |

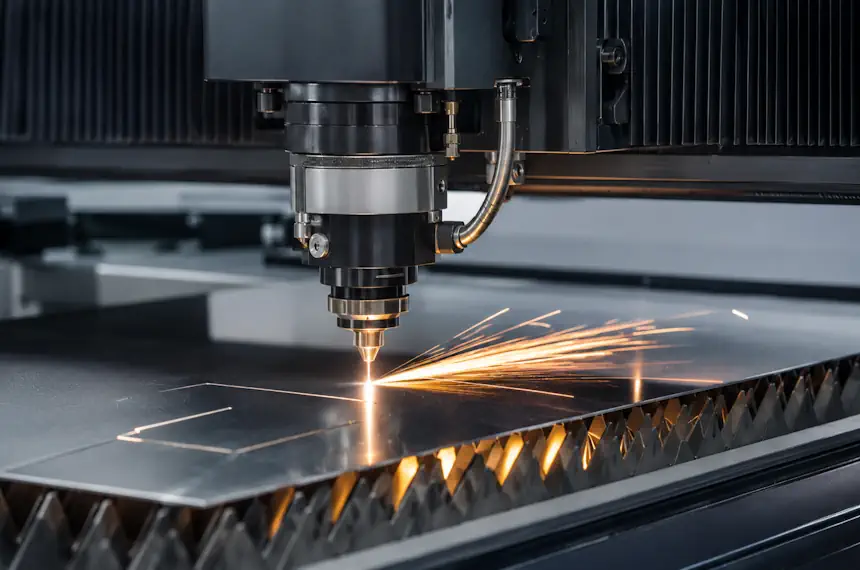

Как избежать дефектов при лазерной резке металла
- Правильная настройка мощности и скорости. Каждому металлу и толщине необходимо подбирать оптимальную мощность и скорость. Для тонкой стали достаточно 1–2 кВт, для алюминия или латуни требуется другой режим. Настройка параметров позволяет избежать пережогов и неполного прореза.
- Чистота оптики и сопла. Загрязнённые линзы, зеркала и сопла ухудшают качество луча. Регулярная чистка и проверка фокусного расстояния позволяют получить ровный срез без дефектов.
- Калибровка и проверка станка. Точная настройка направляющих, проверка осей и стабилизация источника питания исключают смещение реза и деформацию деталей. Вибрации и люфты оборудования напрямую влияют на геометрию изделия.
- Контроль толщины и качества материала. Толщина металла должна соответствовать возможностям станка. Некачественный металл с дефектами поверхности или неравномерной толщиной увеличивает риск брака.
- Обучение оператора и соблюдение технологий. Качество резки во многом зависит от навыков оператора. Понимание принципов работы станка, правильная настройка параметров и контроль процесса позволяют минимизировать дефекты.
- Регулярное обслуживание оборудования. Проверка лазерного источника, охлаждения, подачи газа и механических узлов продлевает срок службы станка и обеспечивает стабильное качество резки.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
При лазерной резке металла часто встречаются такие дефекты, как грат и заусенцы на кромке, которые ухудшают качество изделия и требуют дополнительной обработки. Обугливание или потемнение металла возникает из-за перегрева зоны реза и неправильных параметров лазера. Прожоги и расплавленные участки появляются при чрезмерной мощности лазерного луча или слишком низкой скорости резки.
Из-за частичного расплава материала, который застывает в виде острых выступов после прохождения лазерного луча. Основной причиной образования грата является слишком высокая мощность лазера или слишком медленная скорость резки, что приводит к перегреву металла.
Прожоги на металле возникают, когда лазерный луч перегревает материал в зоне резки, что приводит к его локальному расплавлению и выгоранию. Основная причина прожогов — слишком высокая мощность лазера относительно толщины и типа металла. Слишком низкая скорость подачи заготовки также способствует образованию ожогов, так как лазер задерживается на одном участке.
Деформация металла после лазерной резки возникает из-за неравномерного нагрева, который создаёт внутренние термические напряжения в материале. При слишком высокой мощности лазера или медленной скорости резки металл прогревается неравномерно, что приводит к изгибу или короблению заготовки.
