Как выбрать мощность излучателя лазерного станка по металлу

Расскажем о том, на какие параметры и настройки нужно опираться, выбирая мощность излучателя для лазерного станка с ЧПУ. Сначала определим приоритетные материалы для резки, их свойства и скорость их обработки. Сравним их друг с другом, определим длину лазерной волны, используемый при резке газ и другие факторы для выбора.

Мощность в зависимости от вида металла

Мощность определяет производительность оборудования, его возможности. На современном рынке лазерных станков с ЧПУ выделяются представители компаний Elixmate, Rabbit. В их модельном ряде можно найти оборудование с небольшими параметрами – от 500 Вт до высокопроизводительного с 4 000 – 6 000 Вт.

От некоторых факторов зависит качество резки и производительность. У материалов заготовки разная теплопроводность – способность переносить тепло от горячих частей металла до холодных. Чем выше это значение, тем быстрее рассеивается тепло и больше тратится энергии. Это характерно для алюминия.

У углеродистой стали небольшая теплопроводность, она не отражает лазерный луч, поэтому легче обрабатывается. Она выделяет много тепла, что экономит энергию и увеличивает скорость обработки.

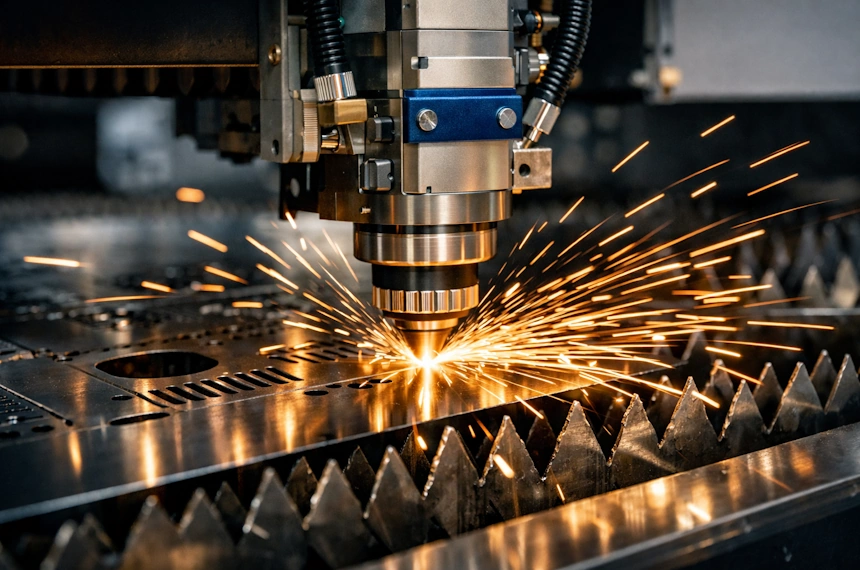

Чтобы работать с углеродистой сталью толщиной 1 мм вполне хватит станка с показателем излучателя 500 – 1 000 Вт, который будет резать до 18 м. в минуту. Для наиболее допустимых толстых листов оборудование с мощностью менее, чем 2 000 Вт. не подойдёт. То же правило применимо для остальных видов заготовок. Скорость будет выше при большем значении и меньшей толщине. Также на производительность влияет размер заготовки. При небольших значениях устройство просто не успеет выйти на максимальную скорость, и производительность, например, излучателя с мощностью 2 000 Вт не сильно будет отличаться от 3 000 Вт 4 000 Вт на толщине 16 мм.

Ниже приведём параметры скорости резки металлических листов в зависимости от их видов, толщины и особенностей лазера.

Углеродистая сталь

  Скорость м/мин
Толщина, мм 0,5 кВт 1 кВт 1.5 кВт 2 кВт 3 кВт 4 кВт 6 кВт
1 12 18 20 25 30 35 45
1,5 4 6 7 7,2 9 10 12
2 3,2 4 5 5,2 7 7,2 10
3 2 3 3,2 4,2 4,5 4,8 7
4 1,5 2,2 2,5 3 3,6 4 6
5 1 1,8 2,2 2,8 3,2 3,4 5,5
6 0,8 1,3 1,65 1,8 2,6 2,8 5
8 - 0,9 1,3 1,4 1,75 2,3 2,5
10 - 0,7 1 1,1 1,2 2 2,2
14 - - 0,65 0,8 0,85 1,2 1,6
16 - - 0,4 0,7 0,75 0,85 1,2
18 - -   0,5 0,6 0,7 1
20 - -   0,4 0,5 0,65 0,8

Нержавеющая сталь

  Скорость м/мин
Толщина, мм 0,5 кВт 1 кВт 1.5 кВт 2 кВт 3 кВт 4 кВт 6 кВт
1 12 13 21 28 35 40 60
1,5 3,5 9 12 23 27 29,5 40
2 2,7 6 7 11 13 18 25
3 0,7 3 4,5 5,5 7 10 12
4 - 2 3 4,5 5 7 10
5 - 1 1,5 2 4 4,5 7
6 - - 0,9 1,5 3 3,5 4,5
8 - - - 0,6 1,2 1,8 3,8
10 - - - 0,2 0,8 1,2 2
12 - - - - - 0,8 1,2
14 - - - - - - 1
16 - - - - - - 0,6

Алюминий

  Скорость м/мин
Толщина, мм 0,5 кВт 1 кВт 1.5 кВт 2 кВт 3 кВт 4 кВт 6 кВт
1 - 10 12 20 28 30 40
1,5 - 7 9 12 20 22 30
2 - 5 7 10 15 20 25
3 - 2 2,5 5 9 13 15
4 - - 0,8 2 5 7 10
6 - - - 0,9 2 3 4
8 - - - 0,6 0,8 1,3 2
10 - - - - - 0,8 1,2
12 - - - - - - 0,7
14 - - - - - - 0,5

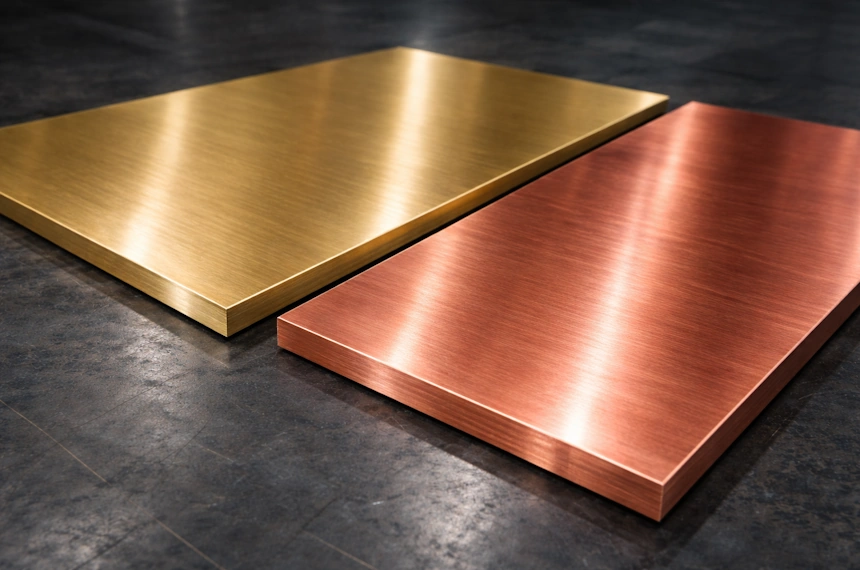

Латунь

  Скорость м/мин
Толщина, мм 0,5 кВт 1 кВт 1.5 кВт 2 кВт 3 кВт 4 кВт 6 кВт
1 - 7 10 15 22 26 35
2 - 2 4 8 12 15 20
3 - 0,5 1,8 3 5 8 12
4 - - 1 1,3 3 5 9
5 - - - 0,8 2 5 6,5
6 - - - 0,4 1,3 2,5 3,8
8 - - - - 0,6 1 1,8
10 - - - - - 0,6 1
12 - - - - - 0,6 0,7

Длина волны

Поглощение металлического листа лазером зависит от длины и спектра волны. Каждый материал имеет свои особенности, под которые нужно подбирать параметры излучателя. Волоконный лазер создаёт луч с волной 1 миллимикрон. Для большей длины используется сумматор, который объединяет несколько модулей.

Какой газ выбрать?

От свойств режущих газов, которые вместе с лазером участвуют в процессе резки, зависит многое. Они удаляют расплавленный металл за пределы листа. Некоторые параметры резки зависят от свойств разных газов, которые можно использовать в процессе:

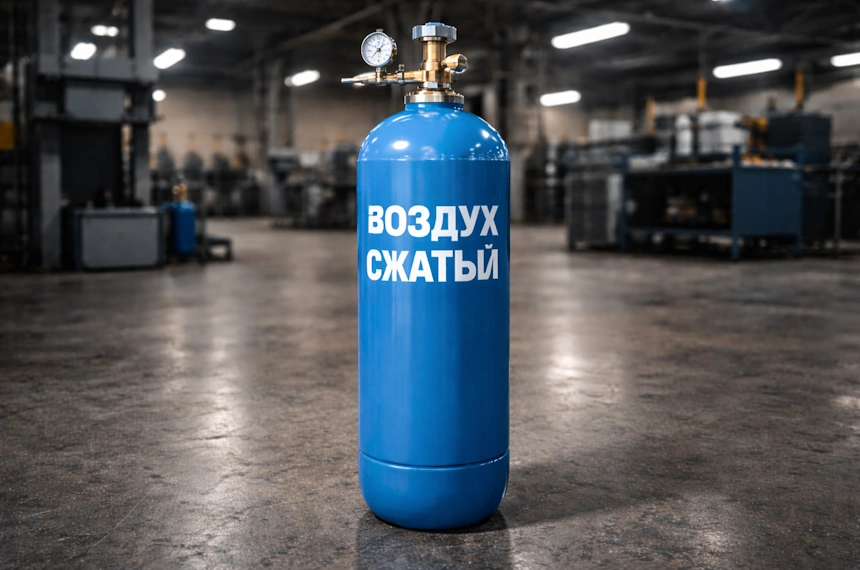

  • Воздух. Отличается доступностью и невысокой ценой. Но он должен пройти предварительную очистку и сжатие. Чтобы создать запас воздуха с высоким давлением, нужно дорогое оборудование, за которым нужно ухаживать. По качеству резки преимущества у него отсутствуют перед остальными газами. Чтобы сэкономить на его использовании и получить наибольшую выгоду, рекомендуем с его помощью резать заготовку плотностью до 1,5 мм. С задачей справится компрессов с производительностью 10 атм. К ним подбираются фильтр, предотвращающие загрязнение воздуха. Лучше всего он режет алюминий, нержавейку. Во время процесса окисляется кромка листа.
  • Кислород используется чаще остальных газов. Экономически выгодно покупать в блоках по 12 баллонов объёмом 40 или 70 литров. Благодаря давлению в 15 атм. Кислород может резать все виды чёрных металлов.

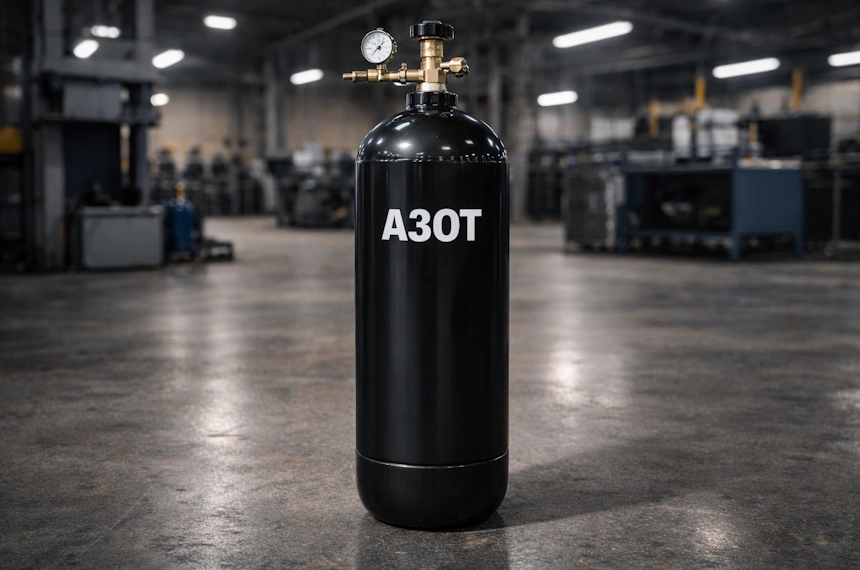

  • Азот справится с любой толщиной металлического листа. Газ дорогой за счёт высокой очистки. Не окисляет кромку, а охлаждает её, предотвращая деформацию. Экономически выгодно им резать цветной металл. Давление газа – 16 атм.

Кратко о других параметрах выбора

На сайте all-ready.ru представлено лазерное оборудование, оснащённое специальной защитой. Она необходима при работе с отдельными видами металлов (алюминием, латунью), имеющими значительный коэффициент отражения. Оператор должен чувствовать себя в безопасности. Для этого некоторые производители добавляют в излучатели датчики, ловящие переотражение, информирующие оператора о возможной опасности. Защита в активном исполнении самостоятельно устраняет опасные отражения.

Выбирая мощность излучателя, нужно опираться на толщину металлических листов. Если чаще всего планируется обрабатывать углеродистую сталь и изредка более толстую заготовку, но экономически невыгодно покупать лазерный станок с максимальной мощностью. Большая мощность будет редко использоваться. Получится переплата денег за дорогостоящий и простаивающий аппарат.

Перед выбором рекомендуем определить процентное соотношение необходимой толщины в общем объёме работ. Если только 15% времени на предприятии уходит на обработку материала с толщиной 10 мм, а остальные 85% на более тонкую металлическую заготовку, то излучатель с параметром выше 1 000 Вт не понадобится. Такая ваттность иногда может справиться и с чуть большей плотностью.

Лазерное оборудование применяют для резки стали, нержавейки, алюминия и латуни. Если вы выбрали сталь, то лист не должен быть толще 20 мм. С резкой нержавейки 16 мм могут справиться только самые мощные станки. Из-за большого сопротивления латуни таким способом можно резать только 12 мм листы, а у алюминия этот показатель ещё ниже и достигает 10 мм.
