Какой двигатель выбрать для фрезерного станка с ЧПУ

Современные фрезерные станки с ЧПУ невозможно представить без надёжных двигателей, обеспечивающих движение по осям и вращение шпинделя. Чтобы выбрать оптимальный вариант, важно понимать их особенности, преимущества и недостатки. В статье мы подробно рассмотрим, какие бывают двигатели для фрезеров и по каким критериям их стоит подбирать.

Роль двигателя в конструкции фрезерного станка

В конструкции любого фрезерного станка с ЧПУ двигатель играет ключевую роль. Именно он отвечает за перемещение рабочих узлов по координатным осям, а также за вращение шпинделя, который выполняет основную обработку материала. От правильного выбора двигателя зависят точность, скорость и стабильность резания, а также срок службы всего оборудования.

Современные ЧПУ фрезеры оснащаются как шаговыми приводами, так и серводвигателями. Каждое решение имеет свои особенности, стоимость и назначение. В условиях малого бизнеса или мастерской может быть достаточно недорогого шагового двигателя, а для промышленного производства с высокой нагрузкой требуется более надёжный и производительный сервопривод.

Правильный выбор двигателя для фрезерного станка — это баланс между техническими характеристиками и экономической целесообразностью. Недостаточно мощный двигатель приведёт к потере шагов, перегреву и браку продукции. С другой стороны, слишком дорогой промышленный привод может оказаться избыточным для задач небольшого производства.

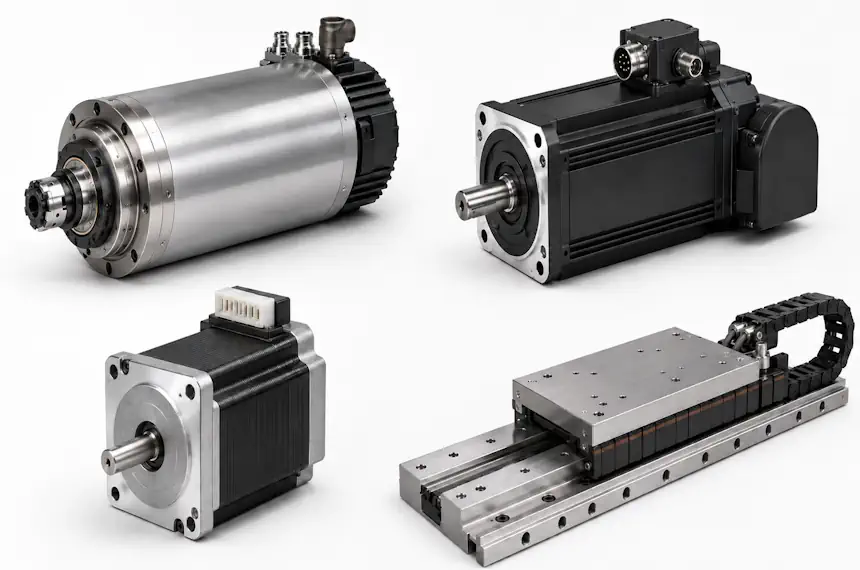

Какие бывают двигатели для фрезеров

Шаговые двигатели

Это электромеханические устройства, преобразующие электрические импульсы в дискретные перемещения вала. Каждый импульс соответствует фиксированному углу поворота, что позволяет обеспечивать достаточно высокую точность без использования дополнительных датчиков.

Особенности шаговых двигателей:

• простая конструкция;
• низкая стоимость;
• точность до 0,01 мм при правильной конфигурации.

Однако у шаговых двигателей есть и ограничения. При высокой скорости вращения они могут терять шаги, а при перегрузке — перегреваться. Поэтому их чаще используют на фрезерах малой и средней мощности, предназначенных для обработки дерева, пластика, акрила и мягких металлов.

Двухфазные шаговые двигатели

Двухфазные шаговые двигатели — наиболее распространённый вариант для фрезеров. Они работают за счет поочерёдного возбуждения двух обмоток, что обеспечивает движение ротора по фиксированным углам (шагам).

Особенности двухфазных двигателей:

• простая и надёжная конструкция;
• доступная цена;
• шаг обычно составляет 1,8° (200 шагов на оборот), что достаточно для большинства задач;
• совместимость с большим количеством драйверов и контроллеров.

Преимущества:

• низкая стоимость;
• стабильная работа в простых системах.

Недостатки:

• заметные вибрации при работе на высоких скоростях;
• меньшая плавность перемещения по сравнению с трёхфазными моделями;
• ограниченная точность при сложных задачах.

Трёхфазные шаговые двигатели

Трёхфазные шаговые двигатели имеют три обмотки, что обеспечивает более плавное вращение ротора. Благодаря этому они отличаются повышенной точностью и стабильностью при работе на высоких скоростях.

Особенности трёхфазных двигателей:

• шаг обычно составляет 1,2° (300 шагов на оборот), что даёт выше детализацию и точность позиционирования;
• равномерное распределение нагрузки между фазами;
• меньший уровень вибраций и шума.

Преимущества:

• более плавное движение, чем у двухфазных моделей;
• более мощные;
• подходят для обработки металлов, камня и других материалов, требующих точности.

Недостатки:

• выше стоимость по сравнению с двухфазными;
• требуется более сложная электроника (драйверы и контроллеры).

Серводвигатели

Это более сложные устройства, которые оснащены системой обратной связи. В отличие от шаговых они постоянно контролируют своё положение при помощи энкодеров или датчиков, что исключает потерю шагов.

Преимущества сервоприводов:

• высокая точность и повторяемость;
• возможность работы на больших скоростях;
• высокая мощность и крутящий момент;
• надёжность при длительных нагрузках.

Сервоприводы применяются на промышленных фрезерных станках с ЧПУ, где требуется обработка металла, производство сложных деталей, высокая скорость и стабильность. Их единственный существенный недостаток — это цена и более сложное обслуживание.

Сравнительная таблица шаговых и сервоприводов

Параметр	Шаговые двигатели	Сервоприводы
Стоимость	Низкая, доступное решение для небольших мастерских	Дороже шаговых
Точность позиционирования	До 0,01 мм, но возможна потеря шагов	Высокая благодаря системе обратной связи
Скорость работы	Средняя, ограничена стабильностью вращения	Высокая, выдерживает большие обороты
Мощность и крутящий момент	Подходит для лёгких и средних материалов	Подходит для обработки металлов и высоких нагрузок
Надёжность	Может перегреваться и терять шаги	Стабильная работа при любых нагрузках
Применение	Хоббийные и малые станки, дерево, пластик	Промышленные станки, металл, сложные детали

Критерии выбора двигателя для фрезерного станка

• Тип материалов для обработки. Для дерева, акрила, пластика и фанеры достаточно шаговых двигателей средней мощности. Для алюминия, латуни и других мягких металлов лучше использовать более мощные шаговые двигатели. Для стали, титана, камня и твёрдых сплавов необходимы сервоприводы, обеспечивающие высокий крутящий момент и стабильность работы без потери шагов.
• Мощность и крутящий момент. Двигатель должен соответствовать нагрузке, которую он будет испытывать при работе. Если мощность окажется слишком низкой, двигатель начнёт перегреваться, терять шаги или вовсе выйдет из строя. Оптимальный вариант — выбирать двигатель с запасом мощности на 20–30% выше, чем минимально необходимая.
• Точность позиционирования. Для рекламной продукции, где важен внешний вид, но допустима небольшая погрешность, подойдут шаговые двигатели. Для производства деталей в машиностроении, авиации или электронике требуется максимальная точность и повторяемость, которую обеспечивают только серводвигатели.
• Совместимость с ЧПУ системой. При выборе важно учитывать, поддерживает ли контроллер конкретный тип двигателя. Например, для сервоприводов часто требуется более дорогая электроника и драйверы. Неправильная комбинация может привести к нестабильной работе или ограничению функционала станка.
• Условия эксплуатации. Если станок будет работать в режиме 8–12 часов ежедневно, лучше выбирать двигатели с большим ресурсом и системой охлаждения. Для эпизодической работы достаточно простых решений.

От двигателя для фрезерного станка с ЧПУ зависит точность обработки, скорость работы, именно поэтому важно правильно его подобрать. Мы поможем вам выбрать правильную комплектацию под конкретное производство. Наши специалисты подробно расскажут, какой двигатель подойдёт под ваши задачи, проведут тестовую обработку материалов и покажут фрезерный станок в действии.

Часто задаваемые вопросы

Почему в современных станках с ЧПУ используются в основном серводвигатели, а не шаговые электродвигатели?

Современные станки с ЧПУ всё чаще оснащаются серводвигателями, так как они обеспечивают более высокую точность и стабильность работы. В отличие от шаговых двигателей сервоприводы имеют систему обратной связи, что исключает потерю шагов и позволяет работать на больших скоростях. Они лучше справляются с обработкой твёрдых материалов, где требуется высокий крутящий момент и постоянная нагрузка.

Какова точность сервоприводов?

В среднем они обеспечивают точность до ±0,001–0,01 мм в зависимости от модели и настроек системы. Такая повторяемость достигается благодаря наличию обратной связи — энкодеры постоянно контролируют положение вала и корректируют его движение.

Что такое трехфазный шаговый двигатель?

Это разновидность шагового двигателя, в котором используется три обмотки для управления вращением ротора. За счёт большего количества фаз движение получается более плавным и стабильным по сравнению с двухфазными моделями. Стандартный шаг у таких двигателей составляет около 1,2°, что обеспечивает до 300 шагов за один оборот и повышает точность позиционирования.
