Гравировка меди лазером — это востребованная технология нанесения изображений, надписей на металл с высокой точностью и стойкостью. Благодаря своим физическим свойствам медь широко применяется в электротехнике, приборостроении, производстве табличек и декоративных изделий. В статье подробно рассмотрим, какое оборудование используют для гравировки меди, в чем особенности лазерной гравировки меди, и какие у нее есть преимущества и ограничения.
Оборудование для гравировки меди
Гравировка меди на лазерном волоконном станке
Лазерный станок по металлу работает на длине волны около 1064 нм, которая хорошо поглощается металлами. Это позволяет получать стабильный и контрастный результат.
Но для гравировки меди еще необходимо наличие лазерных источников IPG, VPG или Raycus HP для цветных металлов. Их можно установить дополнительно на металлорез. Также используют технологию сканирующей резки на станках BODOR.
Основные особенности волоконных станков для гравировки меди:
- высокая плотность энергии в фокусе луча;
- возможность глубокой и поверхностной гравировки;
- стабильная работа при серийном производстве.
Такие станки подходят для обработки листовой меди, заготовок различной толщины, а также для гравировки сложных контуров, логотипов и технических обозначений. Волоконные лазеры широко используются на производстве шильдов, электрических компонентов.

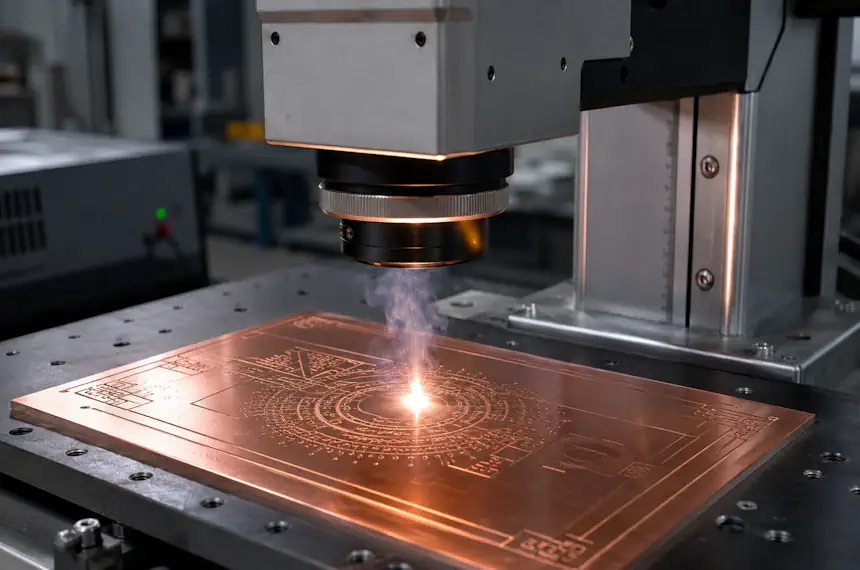

Гравировка меди на лазерном маркере
Лазерный маркер предназначен для маркировки и неглубокой гравировки металлических поверхностей. Медь относится к цветным металлам с высокой отражающей способностью и теплопроводностью, что делает ее сложным материалом для лазерной обработки. Лазерный маркер позволяет эффективно решать эту задачу за счет коротких импульсов высокой пиковой мощности, которые локально воздействуют на поверхность металла. В результате происходит контролируемое испарение или микроплавление верхнего слоя меди без деформации заготовки.
Преимущества лазерных маркеров:
- минимальные габариты оборудования;
- высокая точность позиционирования.
Лазерные маркеры чаще всего применяются для нанесения QR-кодов, серийных номеров, логотипов.
Рекомендации по лазерной гравировке меди
Выбор подходящего лазера
Для гравировки меди рекомендуется использовать волоконные лазеры. Их длина волны отлично взаимодействует с металлами. CO2 лазеры не используют для гравировки меди, поскольку излучение практически не поглощается материалом. Мощность подбирается с учетом задачи: для поверхностной маркировки подойдут маломощные установки, а для глубокой гравировки необходима более высокая выходная мощность.
Подготовка поверхности меди
Перед началом гравировки поверхность меди должна быть очищена от загрязнений, окислов, масла и жировых следов. Наличие пленки или загрязнений снижает качество гравировки и может привести к неравномерному результату. Для достижения лучшего контраста рекомендуется использовать однородную, предварительно обработанную поверхность без выраженных царапин и дефектов.
Точная настройка фокуса
Фокусировка лазерного луча — один из ключевых факторов качества гравировки меди. Неправильное фокусное расстояние приводит к снижению плотности энергии и ухудшению четкости линий. Для тонкой и контрастной гравировки фокус должен быть точно выставлен на поверхность материала, а для увеличения ширины линии допускается незначительный уход в расфокус.
Подбор оптимальных параметров гравировки
При работе с медью важно правильно настроить мощность, скорость, частоту импульсов и количество проходов. Слишком высокая мощность может вызвать подплавление краев, а чрезмерно низкая — слабую видимость изображения.
Использование тестовых образцов
Перед серийной обработкой всегда рекомендуется выполнять тестовую гравировку на образце меди. Это позволяет точно подобрать параметры под конкретный сплав, толщину заготовки и требуемую глубину изображения. Тестирование помогает минимизировать брак и сократить время переналадки оборудования.
Повышение контрастности гравировки
Для получения хорошо читаемой гравировки на меди часто применяются режимы структурирования поверхности, а не глубокого снятия материала. Изменение частоты импульсов и плотности энергии позволяет добиться визуального контраста за счет микрорельефа. В некоторых случаях используется последующая химическая или термическая обработка для усиления визуального эффекта.
Преимущества лазерной гравировки меди
- Высокая детализация. На медь можно наносить изображения с микронной точностью, включая мелкие шрифты, тонкие линии и сложные графические элементы.
- Бесконтактный способ обработки. В процессе гравировки отсутствует механическое воздействие на материал, поэтому медная заготовка не деформируется и не испытывает нагрузок.
- Стабильное качество при серийном производстве. Все параметры гравировки задаются программно, что позволяет получать одинаковый результат на каждой детали.
- Долговечность и износостойкость маркировки. Гравировка формирует устойчивый рельеф или структурное изменение поверхности меди, которое не стирается со временем.
- Экономичность эксплуатации. Для лазерной гравировки меди не требуются расходные материалы: краски, травильные растворы или режущий инструмент.
- Экологичность процесса. Отсутствие химических реагентов и минимальное количество отходов делают лазерную гравировку меди безопасной для окружающей среды и оператора.

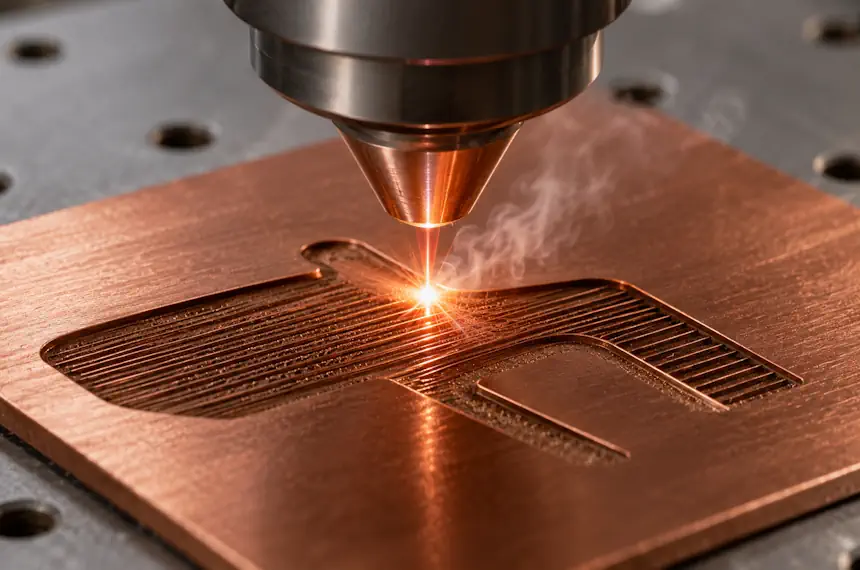

Недостатки лазерной гравировки меди
- Высокая отражающая способность материала. Одним из ключевых недостатков меди является ее способность отражать лазерное излучение, особенно в инфракрасном диапазоне. Значительная часть энергии не поглощается поверхностью, а отражается, что снижает эффективность гравировки.
- Риск нестабильного качества гравировки. Из-за неравномерного поглощения энергии возможно появление различий в глубине и контрастности гравировки на разных участках изделия.
- Сложность настройки режимов обработки. Для получения качественной гравировки требуется точная настройка мощности, частоты, скорости и фокусного расстояния. Неправильно подобранные параметры могут привести к перегреву, подплавлению краев или, наоборот, к слабому, плохо читаемому изображению.
- Повышенное тепловое воздействие на заготовку. Медь обладает высокой теплопроводностью, из-за чего тепло быстро распространяется по изделию. Это может приводить к локальному перегреву, изменению цвета поверхности.
Сферы применения лазерной гравировки меди
- Промышленная маркировка и машиностроение.
- Электротехника и электроника.
- Ювелирная и сувенирная продукция.
- Рекламная и брендированная продукция.
- Изготовление штампов, клише и печатных форм.
- Медицинская и лабораторная сфера.
- Архитектура и интерьерный дизайн.
- Научные и экспериментальные разработки.
Ищете оборудование для гравировки меди? У нас есть лазерные маркеры, волоконные станки разной мощности и размерами рабочего поля. Обращайтесь к нашим менеджерам — они подберут станок под ваши задачи и бюджет. А инженеры проведут пусконаладку на вашем производстве и обучат операторов работе с оборудованием.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Для гравировки меди оптимальным выбором является волоконный лазер, так как его длина волны эффективно поглощается поверхностью меди по сравнению с CO2 лазерами. Высокая пиковая мощность импульсного волоконного излучателя позволяет преодолевать отражающую способность меди и формировать чёткий и контрастный рисунок.
Перед лазерной гравировкой меди обычно не требуется сложная предварительная обработка, так как волоконный лазер эффективно воздействует на чистую поверхность. Тем не менее, рекомендуется очистить металл от грязи, жиров и окислов, чтобы повысить контраст и точность гравировки.
Глубина лазерной гравировки меди зависит от мощности лазера и типа оборудования, используемого для работы. Обычно на стандартных волоконных лазерах можно достигать глубины от 0,05 до 0,5 мм при точной настройке параметров. Для более мощных промышленных установок глубина гравировки может увеличиваться до 1 мм, сохраняя чёткие контуры рисунка.
