Лазерная пайка — современный способ неразъемного соединения металлических деталей, при котором нагрев припоя осуществляется сфокусированным лазерным излучением. Эта технология сочетает высочайшую точность, минимальное тепловое воздействие и отличную повторяемость результата. В статье расскажем, как работает лазерная пайка, какие есть виды, и из каких узлов состоит лазерный пайщик.
Что такое лазерная пайка
Лазерная пайка представляет собой процесс соединения двух или более деталей при помощи расплавленного припоя, который нагревается концентрированным лазерным лучом. В отличие от лазерной сварки при пайке основной металл не плавится. Расплавляется только присадочный материал, который заполняет зазор между соединяемыми поверхностями.
Такой подход позволяет сохранить структуру основного металла, исключить деформации и получить аккуратное, прочное соединение. Лазер обеспечивает локальный нагрев исключительно в рабочей зоне, что особенно важно при обработке миниатюрных и термочувствительных компонентов.
Лазерная пайка применяется для соединения: стали, меди, алюминия, никелевых сплавов, драгоценных металлов.
Технология лазерной пайки
Основой технологии является преобразование электрической энергии в когерентное лазерное излучение. Сформированный луч фокусируется на зоне соединения деталей, создавая локальную область нагрева. Температура в месте воздействия быстро достигает точки плавления припоя, но при этом основной материал деталей остается в твердом состоянии.
Расплавленный припой смачивает поверхности соединяемых элементов и, остывая, образует прочный металлический шов. Такой подход позволяет сохранить геометрию деталей и избежать деформации даже при работе с миниатюрными компонентами.
Благодаря высокой концентрации энергии зона нагрева минимальна. Это снижает вероятность коробления, окисления и повреждения соседних элементов.
Основные способы лазерной пайки
Импульсная лазерная пайка
Импульсная лазерная пайка является одним из самых востребованных способов, особенно в микроэлектронике, ювелирной отрасли и медицинском приборостроении.
Суть метода заключается в подаче коротких высокоэнергетических импульсов, которые обеспечивают мгновенный локальный нагрев зоны соединения. Длительность одного импульса может составлять от нескольких миллисекунд до долей секунды. Преимущества импульсной пайки: минимальная зона термического влияния, высокая точность обработки, отсутствие деформации деталей и возможность работы с миниатюрными компонентами. Этот метод идеально подходит для пайки чувствительных к нагреву элементов.

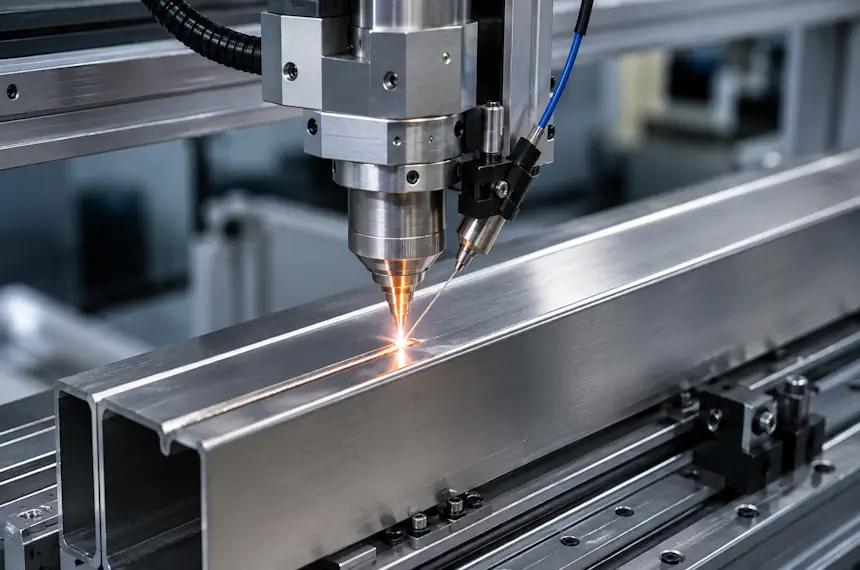

Непрерывная лазерная пайка
При непрерывной лазерной пайке луч работает без прерываний, формируя ровный и однородный шов на всей длине соединения.
Такой способ применяется при изготовлении длинных герметичных соединений, например, в автомобильной промышленности, производстве теплообменников и электроники. Особенности непрерывной пайки: высокая скорость обработки, возможность создания протяженных швов, равномерное распределение тепла, отличная герметичность соединения.

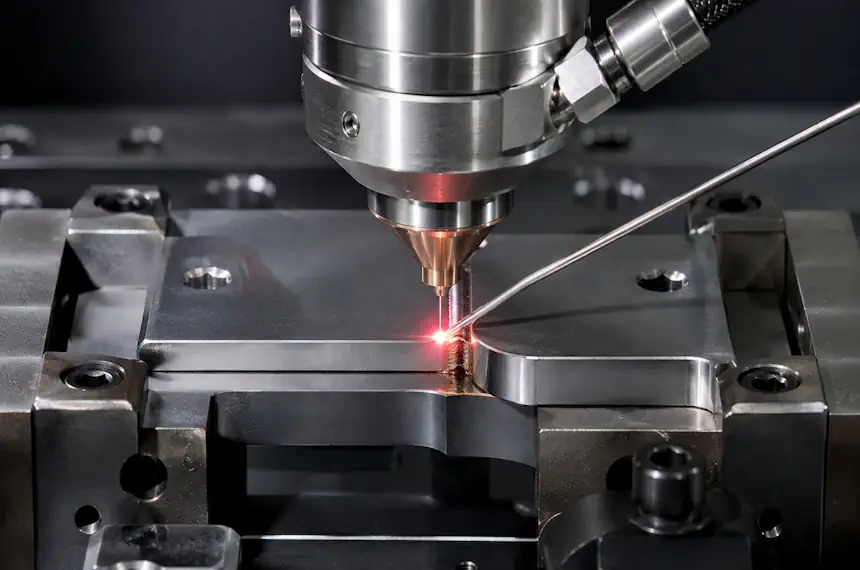

Лазерная пайка с подачей проволочного припоя
Один из наиболее универсальных методов, при котором припой подается непосредственно в зону воздействия лазера в виде тонкой металлической проволоки. Лазер расплавляет проволоку, а жидкий металл заполняет соединительный зазор. Преимущества метода: точное дозирование припоя, минимальный расход материала, высокая стабильность процесса, отличное качество шва.
Этот способ широко используется в автомобильной промышленности и производстве электронных компонентов.

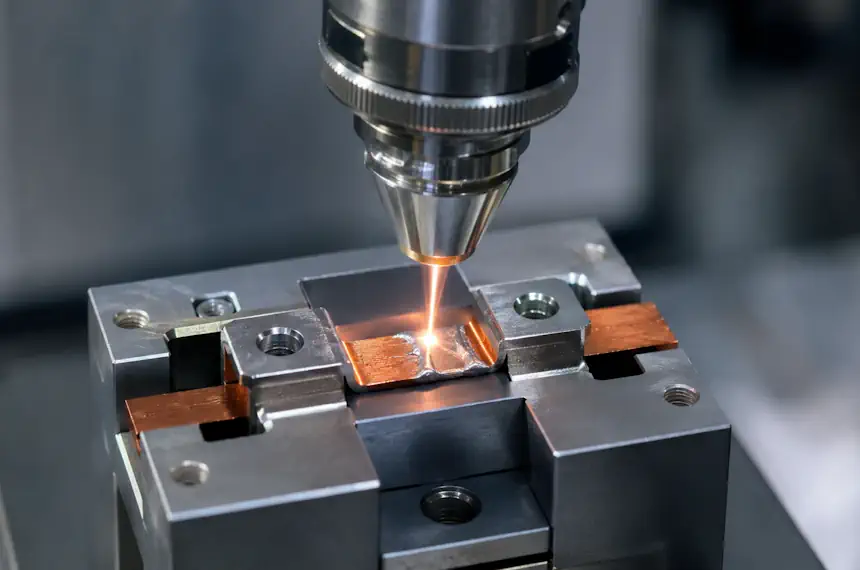

Лазерная пайка с использованием пасты
В данном случае припой предварительно наносится на место соединения в виде специальной паяльной пасты. После этого лазер нагревает зону пайки, расплавляя пасту и формируя соединение.
Пастовая пайка обеспечивает высокую точность и удобство работы с мелкими деталями.
Лазерная пайка с использованием предварительно размещенного припоя
При этом способе припой заранее устанавливается в зону соединения в виде кольца, шайбы, ленты или заготовки. Лазер нагревает только область контакта, расплавляя припой и обеспечивая прочное соединение. Преимущества метода: высокая повторяемость, стабильное качество, простота автоматизации, отсутствие сложной системы подачи.
Роботизированная лазерная пайка
Современные производственные линии активно используют роботизированные комплексы. Промышленный робот управляет лазерной головкой, системой подачи припоя и контролем качества. Преимуществами автоматизации являются максимальная производительность, высокая повторяемость, снижение брака. Роботизированная пайка незаменима на крупных предприятиях.
Устройство лазерного пайщика
Конструкция современных лазерных паяльных установок включает несколько взаимосвязанных систем, каждая из которых выполняет строго определенную функцию.
В базовую комплектацию входят:
- Лазерный источник: генерирует лазерный луч. Наиболее распространенные типы источников: волоконные лазеры, диодные лазеры, YAG-лазеры.
- Оптическая система, которая включает: коллиматор, зеркала, линзы, фокусирующий объектив, защитные стекла.
- Лазерная головка. В ее состав входят: фокусирующая линза, сопло подачи защитного газа, канал подачи припоя, датчики контроля, система автофокусировки. Именно здесь лазерный луч концентрируется в минимальную точку, обеспечивая локальный нагрев с высокой плотностью энергии.
- Система подачи припоя. Существуют различные варианты подачи: проволочная, пастовая, ленточная, автоматическая.
- Координатная система. Для точного позиционирования лазерной головки используется координатный стол или роботизированный манипулятор. Основные варианты: XY-стол, XYZ-платформа, шестиосевой промышленный робот, сканирующая система.
- Блок управления. Электронная система управления координирует работу всех узлов оборудования.
- Система охлаждения. Есть два типа охлаждения: воздушное, водяное. Промышленные установки чаще комплектуются водяными чиллерами
- Система подачи защитного газа. Для предотвращения окисления и улучшения качества шва в рабочую зону подается инертный газ.
- Закрытая защитная камера. Она защищает оператора от лазерного излучения, поддерживает чистоту рабочей зоны и снижает уровень шума.
- Вытяжная система. Эффективная система аспирации включает: вытяжной вентилятор, фильтрующий блок, угольный фильтр, воздуховоды. Она обеспечивает безопасность оператора и чистоту рабочего пространства.

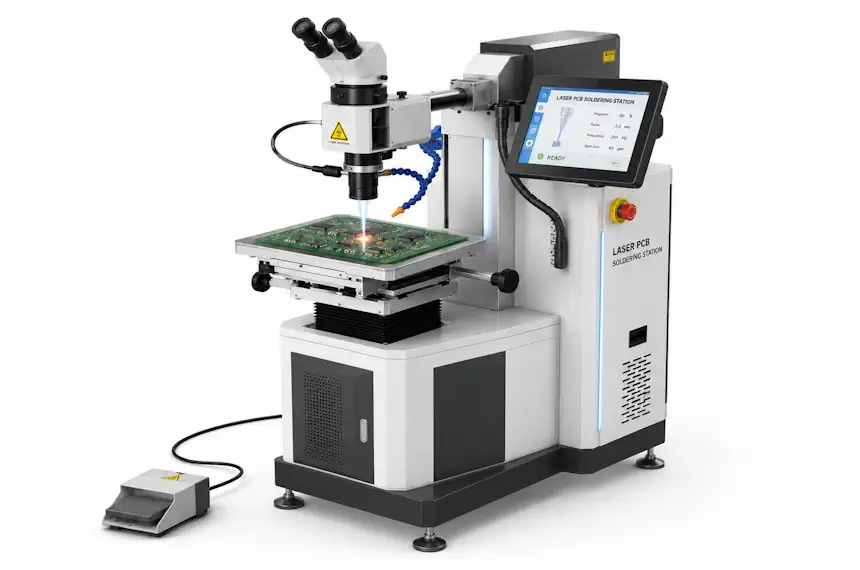

Как выбрать аппарат лазерной пайки
Тип выполняемых работ
Первый критерий выбора — характер производственных задач. Для единичных операций и ремонтных работ подойдут компактные настольные системы. Для серийного производства необходимы автоматизированные комплексы с промышленным роботом и системой подачи припоя.
Тип лазерного источника
Сегодня на рынке представлены несколько основных типов. Волоконный лазер — наиболее популярный вариант для промышленного применения. Отличается долговечностью, низкими эксплуатационными расходами и стабильностью излучения. Диодный лазер идеален для пайки тонкостенных деталей и электронных компонентов. Он обеспечивает равномерный нагрев, высокую энергоэффективность. YAG-лазер используется в специализированных задачах, где требуется импульсный режим и высокая пиковая мощность.
Оптимальная мощность оборудования
Мощность напрямую определяет возможности аппарата. Ошибка здесь может дорого обойтись: недостаточная мощность ограничит производительность, а избыточная приведет к переплате.

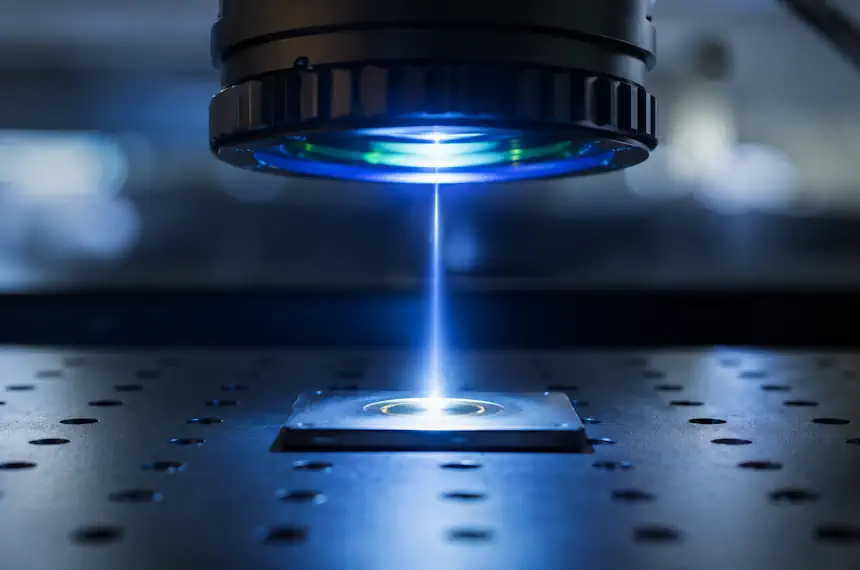

Качество лазерного луча
Одним из ключевых параметров является показатель M². Чем ближе он к единице, тем лучше фокусировка и выше точность пайки. Высокое качество луча обеспечивает: минимальный размер пятна, глубокое проникновение энергии, ровный шов и снижение разбрызгивания припоя.
Система подачи припоя
Современные аппараты оснащаются различными системами подачи: проволочная, пастовая, ленточная, автоматическая. Для серийного производства предпочтительнее автоматическая проволочная подача, обеспечивающая стабильность и высокую скорость работы.
Наличие системы машинного зрения
Интеллектуальная система визуального контроля значительно упрощает работу оператора. Она позволяет автоматически определять положение детали, контролировать качество шва, корректировать траекторию луча и минимизировать брак.
Система охлаждения
Для мощных промышленных установок требуется эффективное охлаждение. Существует два основных варианта: воздушное и водяное. Для аппаратов мощностью свыше 300 Вт рекомендуется водяное охлаждение, обеспечивающее стабильную работу при высоких нагрузках.

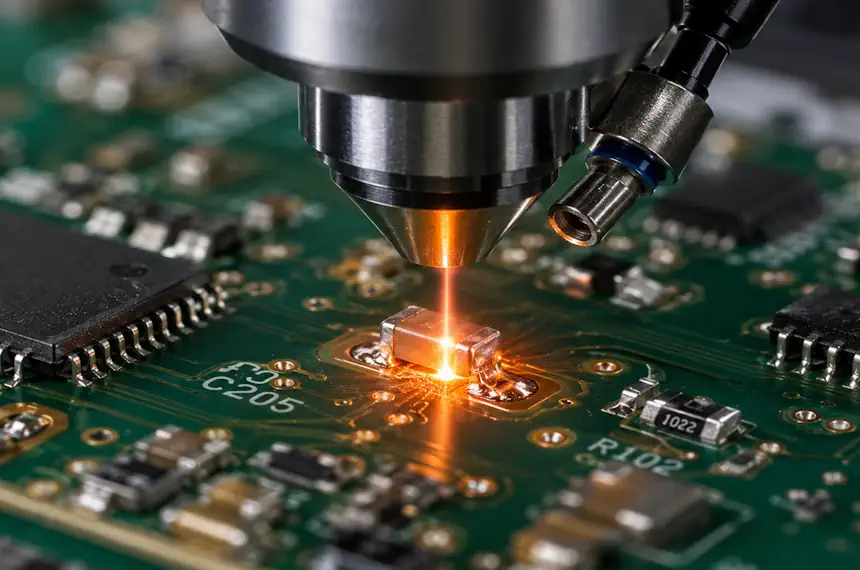

Преимущества лазерной пайки
- Высокая точность. Позволяет работать с микроскопическими деталями и сложной геометрией.
- Минимальная зона термического влияния. Соседние элементы практически не нагреваются.
- Отличное качество шва. Соединение получается прочным, герметичным и эстетичным.
- Высокая скорость. Лазер значительно ускоряет производственный процесс.
- Автоматизация. Технология легко интегрируется в роботизированные линии.
- Универсальность. Подходит для широкого спектра материалов.
- Повторяемость. Каждое соединение выполняется с одинаковым качеством.
Ограничения лазерной пайки
- Высокая стоимость оборудования.
- Необходимость точной подготовки деталей.
- Чувствительность к зазору.
- Требования к квалификации оператора.
