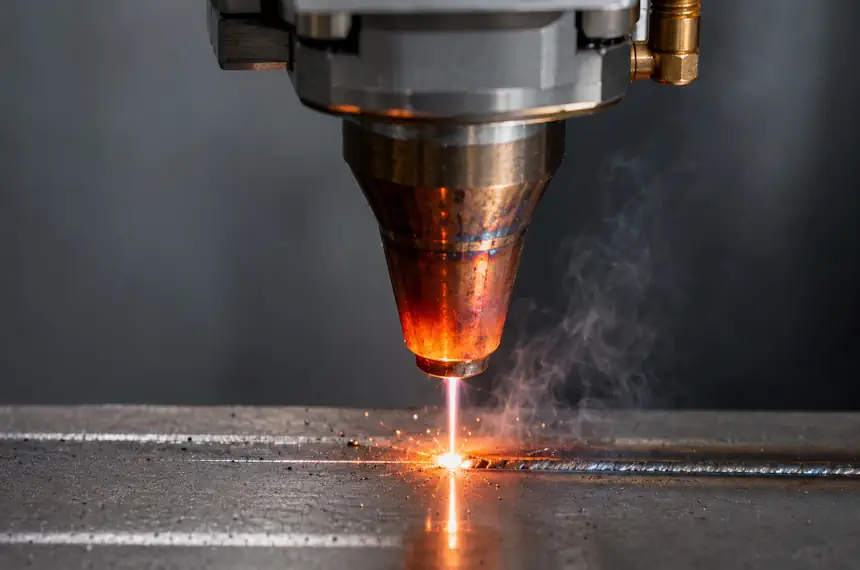

Лазерная сварка считается одной из самых точных и производительных технологий соединения металлов. Однако даже надежное оборудование может сталкиваться с различными неисправностями в процессе эксплуатации. Одной из наиболее распространенных проблем является перегрев сопла. В статье подробно разберем, почему перегревается сопло станка лазерной сварки, как найти причину и ее устранить.
Основные признаки перегрева сопла
Перегрев сопла редко возникает внезапно. Обычно оборудование заранее подает сигналы о неправильной работе системы. Чем раньше оператор заметит проблему, тем проще будет избежать серьезных последствий.
- Сильный нагрев корпуса сопла. Первый и самый очевидный признак — чрезмерно высокая температура сопла после короткого времени работы. В нормальных условиях сопло может нагреваться, однако температура не должна быть критической. Если к соплу невозможно приблизиться даже спустя непродолжительное время работы, это свидетельствует о наличии проблемы.
- Изменение цвета металла. При перегреве металл сопла начинает менять оттенок. На поверхности появляются желтые, синие или темно-коричневые участки. Такие следы возникают из-за воздействия высоких температур и указывают на постоянный перегрев.
- Налипание брызг металла. Еще одним распространенным симптомом становится активное налипание расплавленного металла на поверхность сопла. Из-за перегрева частицы металла легче прилипают к поверхности, ухудшая подачу защитного газа и дополнительно повышая температуру.
- Нестабильный сварной шов. При перегреве сопла ухудшается формирование газового потока, что приводит к появлению пор, потемнений, неровностей и других дефектов сварного соединения.
- Повышенное разбрызгивание металла. Если сопло перегревается, поток защитного газа может распределяться неравномерно. Из-за этого возрастает количество брызг и искр во время сварки.
- Запах перегретого металла. Иногда оператор может почувствовать характерный запах материалов, например, пластика. Это особенно заметно при длительной работе на высоких мощностях.
- Деформация сопла. При длительном воздействии высоких температур сопло может менять форму. Даже небольшая деформация нарушает геометрию подачи газа и негативно влияет на качество сварки.

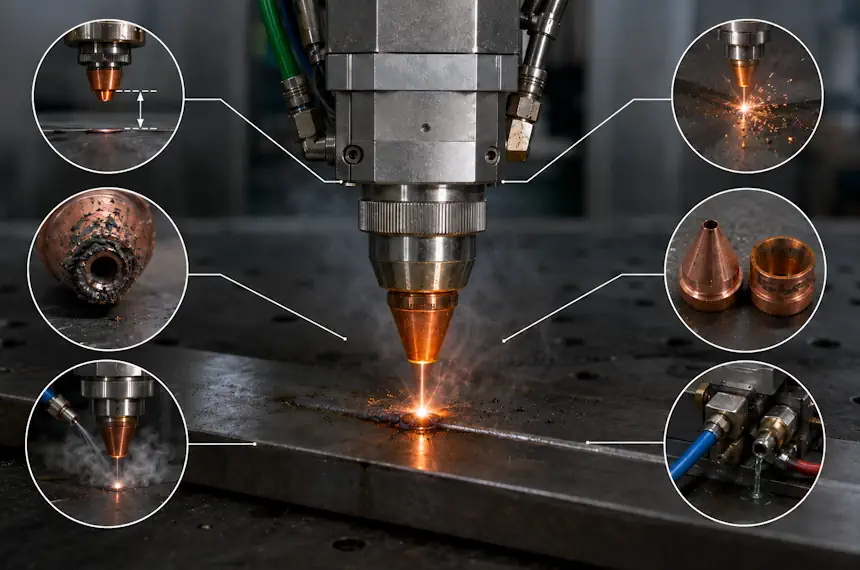

Основные причины перегрева сопла
Неправильное расстояние до поверхности металла
Одной из самых распространенных причин перегрева является слишком маленький зазор между соплом и заготовкой. Если оператор подносит сварочную голову слишком близко к металлу, тепловое излучение начинает интенсивно нагревать сопло. Кроме того, возможен физический контакт сопла с поверхностью детали. Это приводит не только к перегреву, но и к механическому повреждению расходника.
Загрязнение сопла
Во время сварки на поверхности сопла постепенно накапливаются частицы металла, копоть и продукты горения. Загрязнения ухудшают прохождение защитного газа и нарушают теплоотвод. Особенно быстро загрязнение происходит при неправильных настройках режима сварки или использовании некачественного газа.
Недостаточная подача защитного газа
Защитный газ выполняет сразу несколько функций: защищает сварочную ванну, охлаждает рабочую область, уменьшает нагрев сопла. Если расход газа слишком маленький, сопло начинает перегреваться значительно быстрее. Причиной может быть: утечка газа, засорение газового канала, неисправность редуктора, повреждение шлангов.

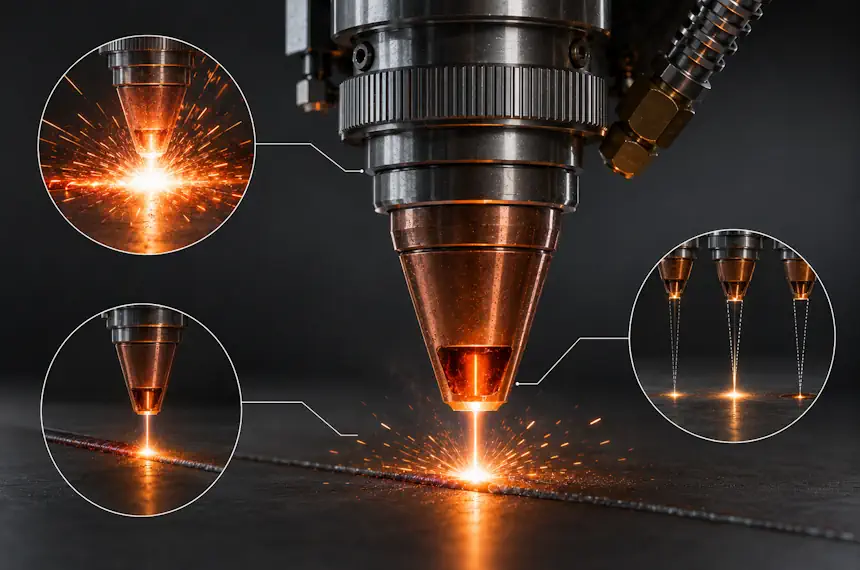

Неправильные параметры лазерной сварки
Некорректные настройки аппарата также часто приводят к перегреву:
- Слишком высокая мощность. Если мощность лазера превышает необходимое значение для конкретного материала, увеличивается количество тепла в зоне обработки. Часть этого тепла передается соплу.
- Низкая скорость сварки. При слишком медленном перемещении сварочной головы тепло концентрируется в одной точке. Это вызывает локальный перегрев оборудования.
- Неправильная фокусировка. Ошибки в настройке фокуса ухудшают распределение энергии лазерного луча и увеличивают тепловую нагрузку на сопло.
Использование неподходящего сопла
Не все сопла одинаково подходят для различных задач лазерной сварки. Неправильно подобранный расходник может быстро перегреваться из-за неподходящей геометрии или материала изготовления. Особенно важно учитывать: диаметр сопла, форму выходного отверстия, материал изготовления.
Неисправность системы охлаждения
Современные аппараты лазерной сварки используют водяное охлаждение сварочной головы. Если система охлаждения работает неправильно, температура оборудования начинает быстро расти. Причинами могут быть: загрязнение радиатора, низкий уровень охлаждающей жидкости, неисправность чиллера, засорение каналов.

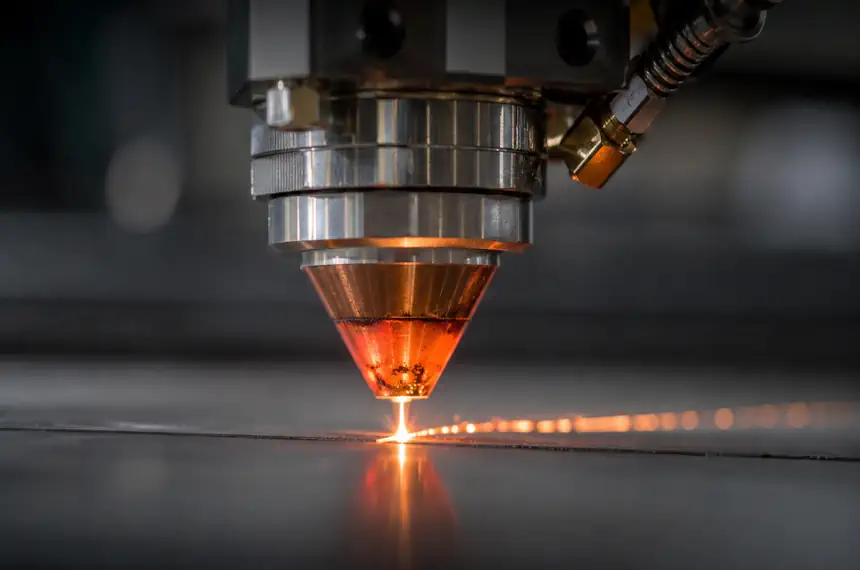

Как устранить перегрев сопла
Очистка или замена сопла
Первое, что необходимо сделать при обнаружении перегрева, — проверить состояние сопла. Во время сварки на поверхности сопла постепенно накапливаются металлические брызги, нагар, оксиды. Такие загрязнения нарушают поток защитного газа и создают локальные зоны перегрева. Если загрязнения незначительные, можно выполнить очистку с помощью специальных очистителей и мягких металлических щеток. Использовать грубые абразивные инструменты не рекомендуется, поскольку они могут изменить геометрию отверстия. Если сопло имеет следующие дефекты: деформацию, оплавление, трещины, увеличение диаметра выходного отверстия, его необходимо заменить новым.
Настройка подачи защитного газа
Одной из основных причин перегрева является недостаточная или неправильная подача защитного газа. Для устранения перегрева необходимо проверить несколько параметров:
- Корректировка давления. Если давление слишком низкое, охлаждение становится недостаточным. При этом сопло начинает быстрее нагреваться, и увеличивается количество брызг. Необходимо установить давление в соответствии с рекомендациями производителя оборудования и используемого материала.
- Проверка расхода газа. Даже при правильном давлении расход может оказаться недостаточным из-за засоренных фильтров, поврежденных шлангов, неисправного редуктора. После устранения ограничений в газовой магистрали температура сопла обычно заметно снижается.
- Использование качественного газа. Низкое качество защитного газа также может вызывать нестабильность процесса сварки. Загрязненный газ способствует образованию оксидов и увеличивает тепловую нагрузку на сопло.
Подробнее про вспомогательный газ и его виды читайте в нашем глоссарии. Вы узнаете, для чего он используется, и какой бывает.

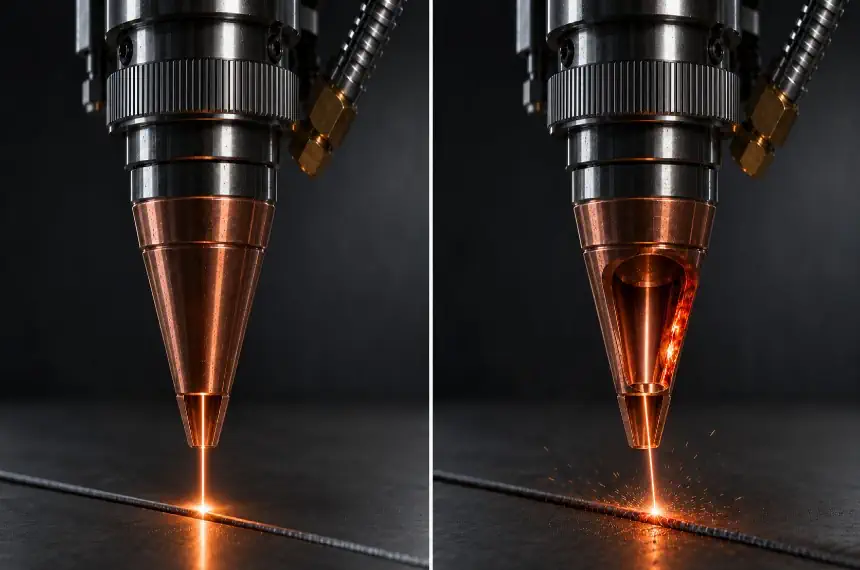

Проверка центровки лазерного луча
Нарушение соосности лазерного луча и сопла считается одной из наиболее опасных причин перегрева. Если луч проходит не через центр отверстия, часть энергии попадает на внутренние стенки сопла. В результате возникают: локальный перегрев, деформация сопла, повреждение защитного стекла. Для устранения проблемы необходимо выполнить юстировку лазерной головки. После корректировки положения луча важно провести контрольный тест и убедиться, что лазер проходит строго по центру сопла.
Замена загрязненного защитного стекла
Защитное стекло постоянно подвергается воздействию дыма, пыли и металлических частиц. При загрязнении возникают следующие проблемы: рассеивание лазерного луча, увеличение отраженной энергии, дополнительный нагрев сопла. Для устранения перегрева необходимо регулярно осматривать стекло. Если обнаружены следы нагара, металлические частицы, прожоги, стекло следует заменить.
Восстановление работы системы охлаждения
Эффективность охлаждения напрямую влияет на температуру всех элементов сварочной головки. Если система охлаждения работает некорректно, необходимо проверить: уровень жидкости, температуру воды, работу насоса, состояние фильтров. При необходимости выполняют: замену жидкости, очистку контура охлаждения, обслуживание чиллера.

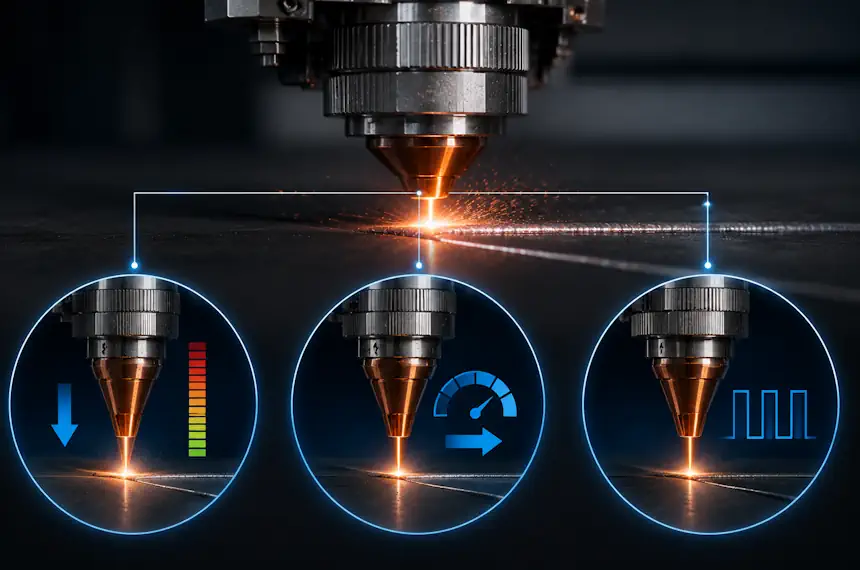

Корректировка режимов сварки
Неправильно подобранные параметры сварки способны существенно увеличить тепловую нагрузку.
- Снижение мощности лазера. Если мощность превышает необходимое значение, часть энергии отражается обратно в головку и нагревает сопло. Для устранения перегрева рекомендуется уменьшить мощность, подобрать оптимальный режим проплавления.
- Увеличение скорости сварки. Слишком медленное перемещение сварочной головки вызывает избыточный нагрев металла и сопла. После увеличения скорости часто удается уменьшить температуру и сократить количество брызг.
- Настройка импульсного режима. При работе на импульсных лазерах необходимо подобрать оптимальные настройки, а именно частоту импульсов, длительность импульса. Неверные настройки нередко становятся причиной локального перегрева.
Борьба с отраженным излучением
При сварке отражающих металлов значительная часть лазерной энергии может возвращаться обратно к соплу. Наиболее проблемными материалами считаются: алюминий, медь, латунь. Для уменьшения влияния отраженного излучения рекомендуется максимально быстро нагреть металл, так как при нагревании коэффициент отражения резко падает, правильно выбирать угол наклона головки и применять специальные режимы для отражающих металлов.
Таблица с причинами перегрева сопла и способами их устранения
| Проблема | Возможная причина | Способ устранения |
|---|---|---|
| Сопло быстро нагревается | Недостаточный расход газа, грязная оптика | Проверить подачу газа |
| Появился нагар | Загрязнение сопла | Выполнить очистку |
| Сопло деформировалось | Перегрев или контакт с металлом, грязная оптика | Заменить сопло |
| Греется сварочная голова | Проблемы охлаждения | Проверить чиллер |
| Сопло плавится | Слишком высокая мощность, грязная оптика | Снизить мощность |
Не получается самостоятельно устранить причину перегрева? Обращайтесь в наш сервисный центр. Инженеры приедут на производство, проведут диагностику и при необходимости заменят сопло. Мы будем на связи 24/7, а также дадим гарантию на выполненные работы. Свяжитесь с нами по телефону: 8 (812) 565-70-34
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Перегрев сопла обычно связан с нарушением условий сварочного процесса. Наиболее распространенными причинами являются недостаточная подача защитного газа, загрязнение сопла металлическими брызгами, неправильная центровка лазерного луча, загрязнение защитного стекла или неисправность системы охлаждения.
Да, длительная работа с перегретым соплом может привести к серьезным последствиям. Повышенная температура способствует деформации сопла, ухудшению качества сварного шва, повреждению защитной оптики и увеличению нагрузки на сварочную головку. В некоторых случаях перегрев становится причиной выхода из строя дорогостоящих компонентов лазерной системы.
Основными признаками перегрева являются сильный нагрев сопла после непродолжительной работы, изменение цвета металла, появление нагара, налипание брызг расплава и ухудшение качества сварного шва. Также оператор может заметить нестабильное формирование сварочной ванны и увеличение количества дефектов на поверхности изделия.
Да, загрязнение является одной из самых распространенных причин перегрева. Налипшие частицы металла и продукты горения нарушают движение защитного газа и ухудшают теплоотвод. В результате температура сопла начинает быстро расти даже при нормальных параметрах сварки.
