Кислородная резка металла на лазере — это современный высокоточный способ обработки металлических материалов, который позволяет создавать сложные детали без отходов и с идеальной чистотой кромок. В этой статье мы расскажем, как работает кислородная лазерная резка, в чем особенности этой технологии, и какие материалы подходят.
Что такое кислородная резка
Это технология обработки металлических материалов, при которой используется сфокусированный лазерный луч и струя кислорода для разделения заготовки. Лазер нагревает материал до температуры воспламенения, а кислород обеспечивает активное окисление и выдувает продукты сгорания, формируя ровный и чистый рез.
Данный способ широко применяется в промышленности, так как позволяет эффективно обрабатывать толстый металл при относительно низких энергозатратах. Он востребован на производствах, где требуется высокая производительность и качественный раскрой без дополнительной механической обработки.

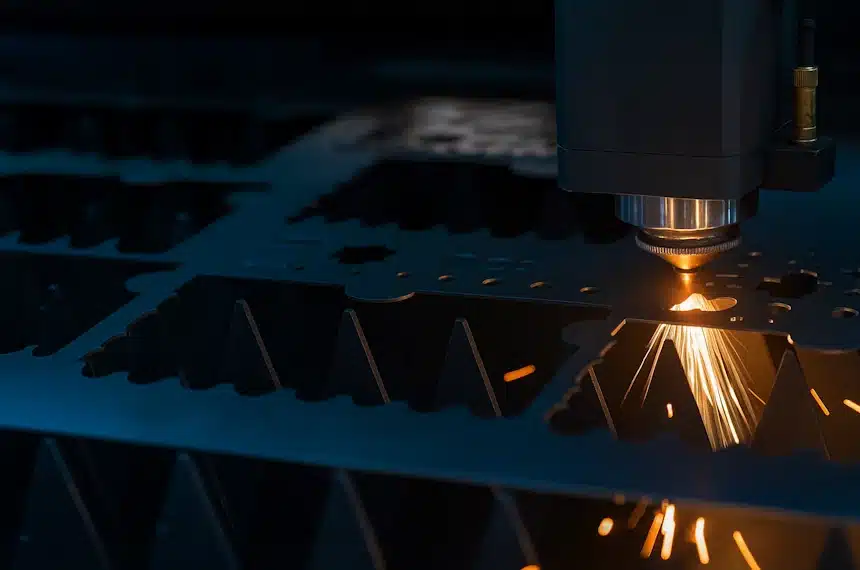

Принцип кислородной резки металла
Основные этапы процесса лазерной резки металла
- Фокусировка лазерного луча. Излучение, генерируемое волоконным источником, проходит через систему линз и фокусируется в одну точку на поверхности металла. В этой зоне создаётся высокая концентрация энергии, достигающая температур в несколько тысяч градусов.
- Нагрев и плавление металла. Сфокусированный луч моментально нагревает материал в точке воздействия. Металл начинает плавиться или испаряться, образуя углубление. При правильной настройке оборудования процесс происходит стабильно и без перегрева соседних участков.
- Выдув расплава и продуктов резки. В зону реза подаётся газ. Его задача — удалить расплавленный металл и оксиды из канала реза.
- Формирование линии реза. Лазерная головка движется по заданной траектории, выжигая материал строго в соответствии с программой ЧПУ. Результатом является ровный разрез с минимальными отклонениями и высокой повторяемостью.
- Охлаждение и стабилизация материала. После завершения обработки кромка быстро остывает благодаря малой зоне термического влияния. Это снижает риск деформации заготовки, появления трещин и внутренних напряжений.
Сферы применения
- Машиностроение. Изготовление корпусов, деталей двигателей, рам и шасси.
- Металлоконструкции. Раскрой стальных балок, профилей для строительных конструкций.
- Автомобильная промышленность. Производство деталей кузова, шасси.
- Металлургия. Резка толстых листов стали, подготовка заготовок.
- Судостроение. Изготовление стальных элементов корпуса кораблей и судовых конструкций.
Материалы для кислородной резки
| Материал | Толщина заготовки | Особенности резки |
|---|---|---|
| Углеродистая сталь | до 25–30 мм | Высокая скорость реза, но образуется оксидная плёнка на кромке |
| Низколегированная сталь | до 20–25 мм | Хорошее качество, рекомендуется дополнительная обработка кромки |
| Высокоуглеродистая сталь | до 15 мм | Возможна закалка кромок, требуется контроль нагрева |
| Медь | до 20 мм | Резка возможна |
Стоит отметить, что кислородная резка применяется прежде всего для чёрных сталей, но также подходит и для меди. В зависимости от материала меняется давление. Например, для меди необходимо высокое давление — 16 бар и больше.
Преимущества кислородной резки
- Высокая скорость обработки. Окислительная реакция дополнительно нагревает металл, ускоряя процесс.
- Экономичность. Лазеру требуется меньшая мощность, что снижает энергозатраты.
- Возможность резки толстого металла. Кислородный метод позволяет обрабатывать заготовки толщиной до 30 мм.
- Снижение стоимости производства. Кислород дешевле инертных газов (азота или аргона).
- Универсальность для чёрных сталей. Особенно эффективно используется при работе с конструкционной и углеродистой сталью.
- Совместимость с серийным производством. Высокая производительность позволяет применять метод на массовых линиях.
Недостатки кислородной резки
- Оксидная плёнка на кромке. Рез получается с тёмной поверхностью, что не всегда подходит для декоративных целей.
- Ограничение по материалам. Метод не подходит для алюминия и нержавеющей стали.
- Повышенное образование шлака и дыма. Из-за воздействия луча, дополнительно идёт подвод тепла от окислительной реакции, выделяется дополнительное тепло, большая ширина реза.
- Риск термической деформации. Из-за высокой температуры нагрева возможна деформация тонких заготовок.

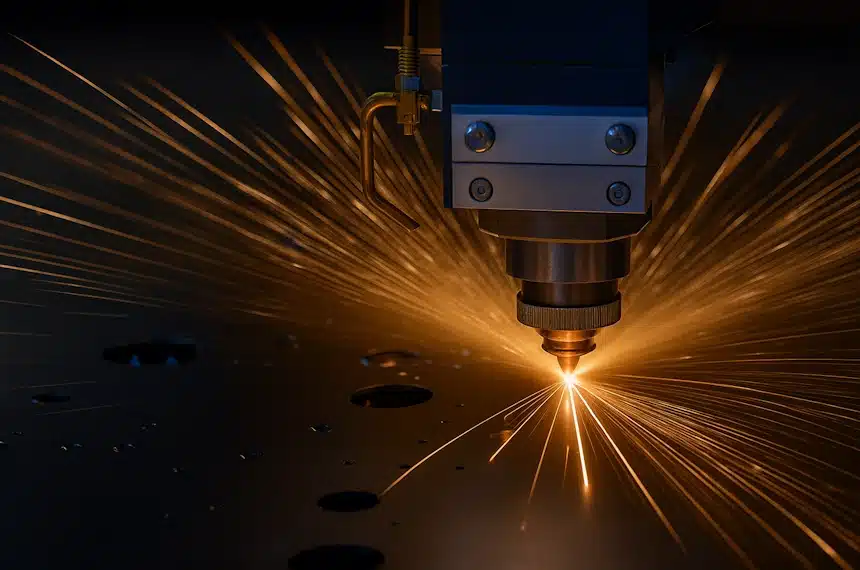

Расход кислорода при резке металла
Средние значения расхода кислорода
В среднем необходим один баллон в смену (12 часов). Объем одного баллона составляет 40 литров.
Хотите внедрить технологию кислородной резки металла в своё производство? Получите консультацию специалистов, подбор лазерного станка под ваши задачи, пусконаладку и обучение. Наши инженеры помогут оптимизировать расход кислорода, повысить скорость резки и качество готовых деталей. Приглашаем вас в демонстрационный зал в Петербурге. Приходите с тестовым материалом и посмотрите станки в действии.
1 оценок, средняя оценка: 5,00 из 5
Загрузка...Часто задаваемые вопросы
Кислородная резка на лазерном станке чаще всего применяется для обработки углеродистой и конструкционной стали. Такой метод позволяет эффективно работать даже с толстыми заготовками благодаря поддержанию процесса горения. Кислород можно использовать для резки низколегированных сталей, где требуется высокая производительность при минимальных затратах.
Кислородная резка на лазерном станке обеспечивает достаточно ровную и чистую кромку, особенно при работе с углеродистыми сталями. Однако по сравнению с азотной резкой поверхность может иметь небольшой оксидный налёт. Такой налёт образуется из-за химической реакции металла с кислородом в процессе горения.
С увеличением толщины листа кислород способствует ускоренному горению материала и облегчает процесс реза. Для тонких металлов этот метод не всегда оптимален, так как на кромке может появляться окисленный слой. Чем толще заготовка, тем больше энергии требуется от лазера и выше расход кислорода. На больших толщинах качество кромки остаётся приемлемым, но скорость обработки значительно выше, чем при использовании азота.
Главный минус — образование оксидной плёнки на кромке, которая снижает качество реза и требует дополнительной обработки. При использовании кислорода снижается скорость резки тонких металлов по сравнению с азотной технологией. Также возрастает риск нагара и деформации материала из-за более высокой температуры процесса.
