Поворотная ось лазерного станка — это дополнительное устройство, которое значительно расширяет функциональность стандартного лазерного оборудования. Благодаря ей становится возможной обработка цилиндрических и конусных изделий. В статье подробно разберем, из чего состоит поворотное устройство, как оно работает, и какие задачи решает.

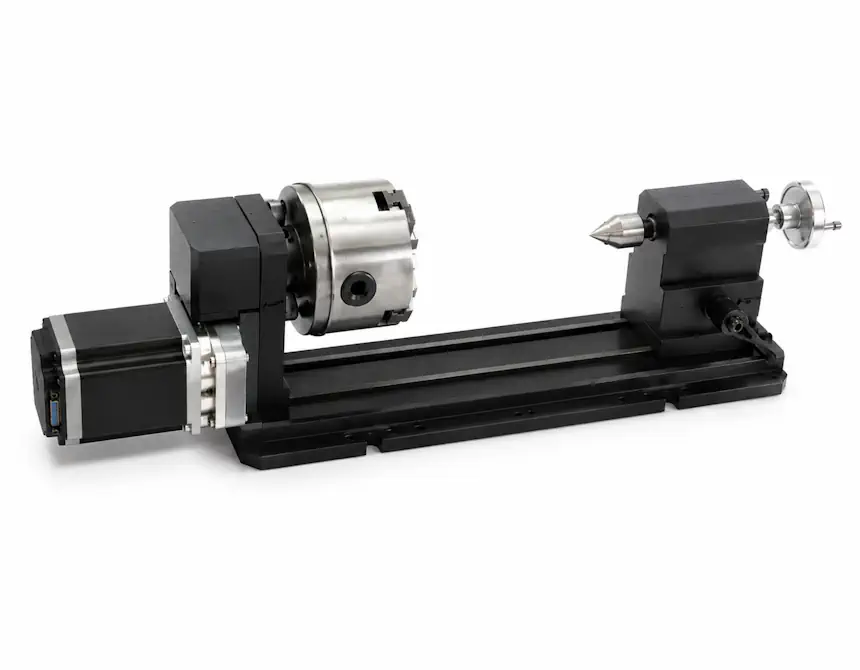

Что такое поворотная ось
Это специальный модуль, который устанавливается в рабочую зону станка и позволяет вращать заготовку вокруг своей оси во время обработки.
В стандартной конфигурации лазерный станок работает в плоскости X и Y. При подключении поворотного устройства движение по одной из координат заменяется вращением. Это позволяет наносить гравировку на бутылки, стаканы, цилиндрические детали.
Принцип работы поворотной оси
Принцип работы поворотного устройства основан на синхронизации вращения заготовки с движением лазерной головки.
Когда включается режим работы с поворотной осью, ось Y (чаще всего) отключается, вместо нее активируется вращательное движение, а контроллер преобразует линейное перемещение в угловое вращение. Таким образом, лазерный луч последовательно обрабатывает поверхность изделия по окружности, создавая равномерную гравировку или рез.
Ключевую роль играет правильная настройка диаметра заготовки, так как от этого зависит точность нанесения изображения.
Основные задачи поворотной оси
- Обработка цилиндрических и круглых заготовок. Главная задача поворотного устройства — это работа с деталями, имеющими круглую форму.
- 3D-обработка и создание сложной геометрии. Поворотная ось позволяет выполнять более сложную пространственную обработку. Становится возможным формировать рельефы по окружности, создавать объемные декоративные элементы.
- Гравировка по круговым поверхностям. Поворотное устройство можно использовать для нанесения надписей на цилиндры, гравировки логотипов на бутылках, маркировки труб и деталей.

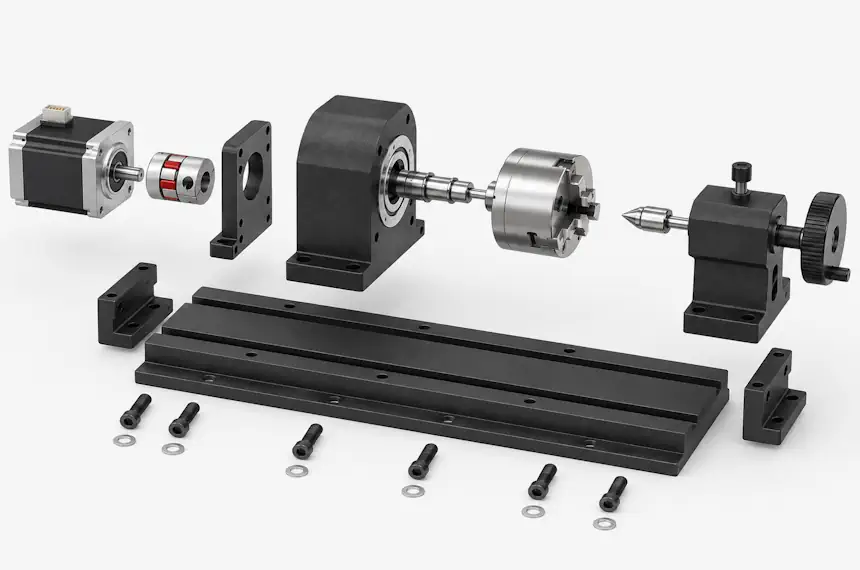

Из чего состоит поворотная ось
Основание (рама)
Основание является несущей частью всей конструкции. Оно изготавливается из стали или алюминия и обеспечивает устойчивость и жесткость.
Жесткая рама необходима для предотвращения вибраций и смещения заготовки во время работы лазера.
Приводной механизм
Главный элемент, отвечающий за вращение заготовки. Состоит из: шагового двигателя или сервопривода, редуктора, системы передачи (ремень или зубчатая передача).
Привод получает команды от контроллера станка и обеспечивает точное вращение с заданной скоростью.
Система передачи движения
Передача вращения от двигателя к заготовке может осуществляться различными способами:
- ременная передача (простая)
- зубчатая передача (более точная и надежная)
От типа передачи зависит точность, долговечность и уровень шума.
Система крепления заготовки
Надежная фиксация — ключевой фактор качества обработки. Она включает: зажимные элементы, регулируемые опоры, фиксаторы.
В некоторых моделях предусмотрена регулировка под разные размеры и формы изделий.
Электронные компоненты и подключение
Поворотная ось интегрируется в систему управления станка. Основные элементы: кабели подключения, разъемы для драйвера, интерфейс управления.
Обычно поворотное устройство подключается вместо одной из линейных осей (чаще всего оси Y), и управление осуществляется через стандартное ПО станка.
Виды поворотных осей лазерного станка
- Роликовые поворотные оси. Это самый распространенный и универсальный тип. Заготовка укладывается на два или более вращающихся ролика, один из которых приводится в движение двигателем.
| Преимущества | Недостатки |
|---|---|
| Подходят для изделий разного диаметра | Возможность проскальзывания |
| Простота эксплуатации | Ограниченная точность при тяжелых деталях |
- Патронные (кулачковые) поворотные оси. Более профессиональный и точный вариант. Заготовка фиксируется в патроне с помощью кулачков, аналогично токарному станку.
| Преимущества | Недостатки |
|---|---|
| Надежная фиксация | Ограничение по диаметру |
| Высокая точность позиционирования | Более сложная настройка |
| Отсутствие проскальзывания | Высокая стоимость |

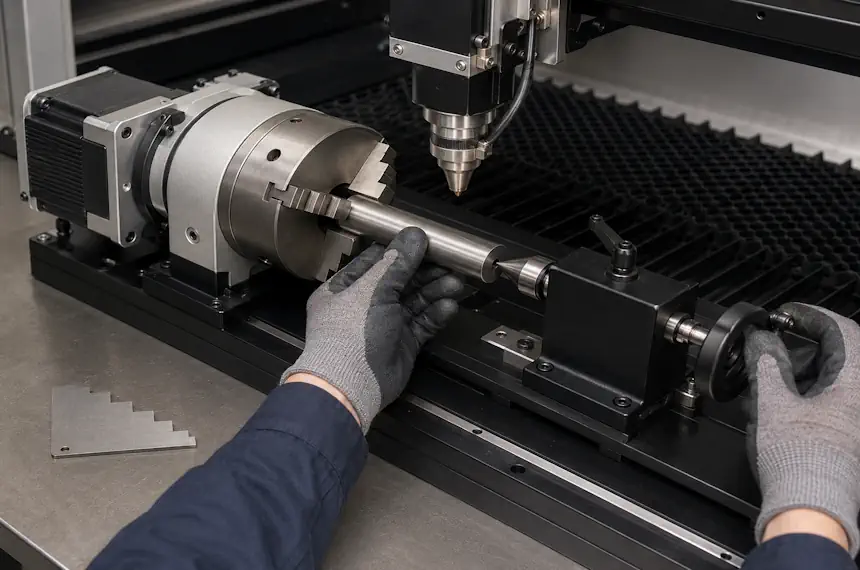

Настройка поворотной оси
Подготовка к настройке
Перед началом работы важно убедиться, что оборудование полностью готово к эксплуатации. Необходимо проверить: исправность двигателя поворотной ос, надежность подключения к контроллеру, состояние кабелей и разъемов, отсутствие механических люфтов.
Также важно заранее определить тип заготовки (диаметр, длина, материал), так как это влияет на параметры настройки.
Установка поворотной оси в станок
Первый этап — физическая установка устройства в рабочей зоне. Инженер размещает ось на рабочем столе, фиксирует для предотвращения смещения, выравнивает по отношению к направляющим станка, подключает к системе управления.
Поворотное устройство должно быть установлено строго параллельно оси движения лазерной головы. Любое отклонение приведёт к перекосу гравировки.
Подключение и настройка контроллера
После установки необходимо подключить поворотную ось к системе ЧПУ и задать параметры в программном обеспечении. Настраиваются: назначение оси (обычно вместо оси Y), параметры шагового двигателя, количество шагов на оборот, ускорение и скорость вращения. Важно правильно задать коэффициент пересчета, чтобы программа корректно переводила линейное движение во вращательное.

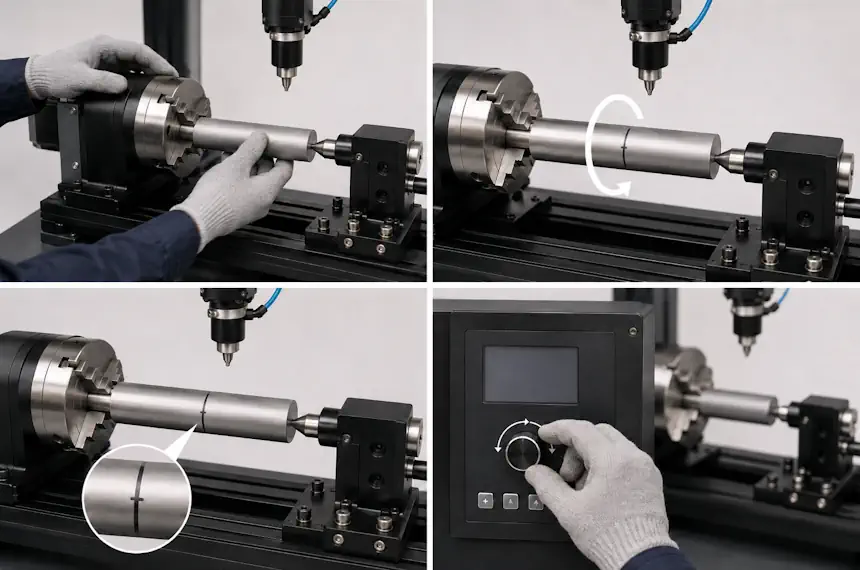

Калибровка поворотной оси
Калибровка — один из самых важных этапов настройки. Она позволяет добиться точного соответствия между заданными параметрами и фактическим движением заготовки.
Основные шаги:
- Закрепить тестовую заготовку.
- Задать контрольное перемещение (например, один полный оборот).
- Проверить фактическое вращение.
- При необходимости скорректировать параметры.
Правильная калибровка обеспечивает точность изображения и отсутствие искажений.
Настройка диаметра заготовки
Для корректной работы необходимо указать диаметр изделия. Это влияет на масштаб изображения, точность гравировки, равномерность обработки. Если диаметр задан неверно, изображение будет растянуто или сжато.
Регулировка фокуса и высоты
При работе с цилиндрическими объектами важно правильно выставить фокус лазера. Для этого необходимо определить верхнюю точку заготовки, установить оптимальное расстояние до лазерной головы, при необходимости использовать подъемный стол. Неправильный фокус приведет к ухудшению качества гравировки.

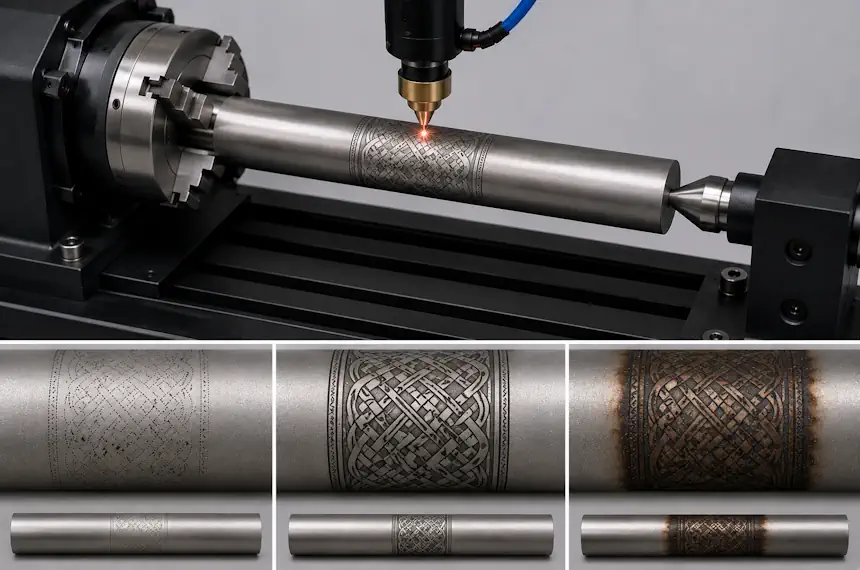

Настройка скорости и мощности
Параметры обработки необходимо адаптировать под вращательное движение. Рекомендуется уменьшить скорость по сравнению с плоской резкой, подобрать оптимальную мощность, учитывать материал и толщину изделия. Слишком высокая скорость может вызвать пропуски или неравномерную гравировку.
Проверка центровки заготовки
Заготовка должна быть закреплена строго по центру. Важно исключить биение, обеспечить равномерное вращение, проверить фиксацию. Даже небольшое смещение приведет к дефектам изображения.
Тестовая гравировка
После завершения настройки обязательно выполняется тест. Во время тестирования оцениваются: точность рисунка, отсутствие искажений, качество линий. При обнаружении ошибок параметры корректируются.
Преимущества использования поворотной оси
- Расширение возможностей обработки. Главное преимущество поворотной оси — переход от плоской обработки к работе с объемными формами. Если стандартный станок работает только по двум координатам, то с поворотной осью добавляется вращательное движение.
- Увеличение ассортимента продукции. С внедрением поворотной оси значительно расширяется линейка изделий, которые можно производить.
- Возможность персонализации продукции. Поворотная ось открывает широкие возможности для индивидуальных заказов. Можно легко наносить: имена и надписи, логотипы компаний.
- Простота интеграции. Большинство современных поворотных осей легко интегрируются в существующие лазерные станки.
Ограничения использования поворотной оси
- Сложность настройки. Настройка поворотной оси требует точной калибровки и понимания принципов работы.
- Ограничения по типам материалов. Не все материалы одинаково хорошо подходят для обработки на поворотной оси. Проблемы могут возникнуть с хрупкими материалами, изделиями с неровной поверхностью, материалами, склонными к деформации
- Требования к станку. Для полноценной работы с поворотной осью крайне важно выбирать лазерный станок с регулируемым по высоте столом. Станки, у которых стол неподъемный, не подходят для модернизации.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это дополнительное устройство, которое позволяет вращать заготовку во время обработки. Благодаря этому лазер может наносить гравировку или маркировку по окружности, что делает возможной работу с цилиндрическими и коническими изделиями.
Во время работы поворотная ось синхронизируется с движением лазерной головы. Вместо перемещения по одной из координат (чаще всего оси Y) происходит вращение заготовки, за счёт чего изображение равномерно наносится по всей поверхности изделия.
Поворотная ось используется для гравировки стаканов, бутылок, термосов, труб, ручек, валов и других цилиндрических предметов. Также возможно нанесение изображений на конусные изделия при правильной настройке оборудования.
