Программное обеспечение станка отвечает за точность обработки, оптимизацию процессов и удобство работы оператора. Для волоконных лазеров чаще всего используется программа CypCut. В статье подробно разберем, что это за ПО, какие задачи оно решает, а также рассмотрим его функционал и интерфейс.
Что такое CypCut
Это специализированное программное обеспечение для управления лазерными станками с ЧПУ, предназначенное в первую очередь для обработки металлов. Программа объединяет в себе функции подготовки макета, настройки параметров обработки и непосредственного управления оборудованием.
Главная особенность CypCut заключается в том, что она совмещает CAD- и CAM-функции, позволяя оператору работать с файлами и сразу отправлять их на выполнение без использования дополнительного ПО. Это делает процесс обработки быстрее и удобнее.

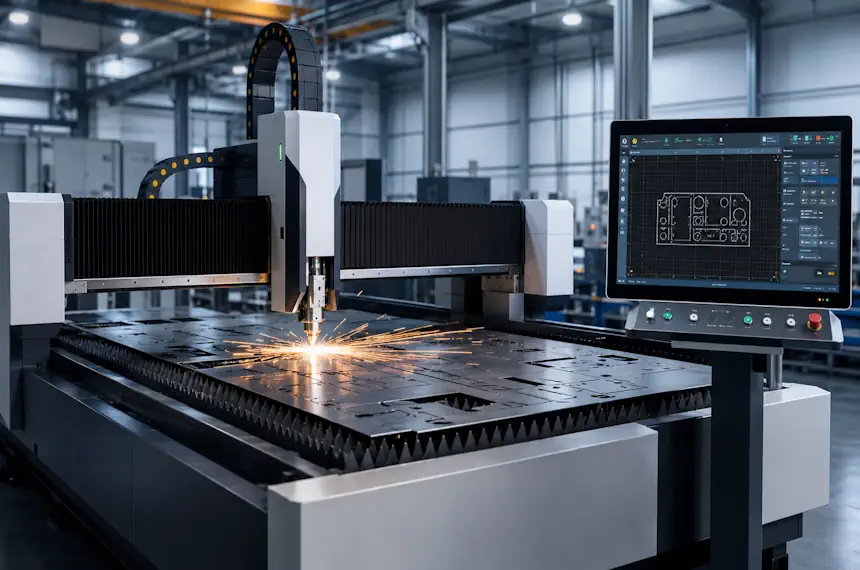

Для каких станков используется CypCut
Программа CypCut применяется преимущественно на волоконных лазерных станках, предназначенных для резки металлов. Чаще всего это промышленное оборудование средней и высокой мощности. Данное ПО пользуется популярностью в металлообработке за счет точности и удобного интерфейса.
Скачать CypCut: последние версии
| Версия | Контроллер | Язык |
|---|---|---|
| CypCut 6.3.907.11 | FSCUT2000S FSCUT3000S FSCUT4000 |
Английский, Русский |
| CypCut 6.3.907.8 | FSCUT2000S FSCUT3000S FSCUT4000 |
Английский, Русский |
| CypCut 6.3.907.7 | FSCUT2000S FSCUT3000S FSCUT4000 |
Английский, Русский |
Основные возможности CypCut
Импорт и обработка файлов
Одной из базовых функций программы является поддержка популярных графических форматов. CypCut позволяет импортировать файлы DXF, AI и других форматов, используемых в CAD-системах. Это дает возможность быстро переносить готовые чертежи в рабочую среду без необходимости дополнительной конвертации.
После загрузки файла пользователь может выполнить его доработку: изменить масштаб, исправить геометрию, удалить лишние элементы или подготовить контуры к резке.

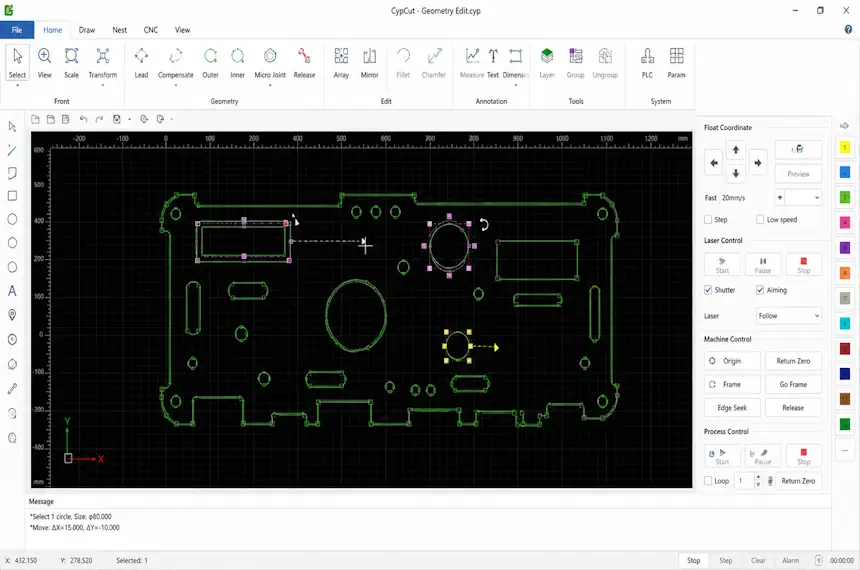

Редактирование геометрии
CypCut оснащена встроенными инструментами редактирования, которые позволяют работать с контурами непосредственно внутри программы. Оператор может объединять и разделять линии, корректировать кривые, создавать отверстия и прорези, выравнивать элементы и устранять ошибки в чертеже. Такая функциональность избавляет от необходимости использовать сторонние графические редакторы и ускоряет подготовку макета.
Настройка параметров лазерной резки
Одной из ключевых возможностей программы является гибкая настройка параметров обработки. В зависимости от материала и толщины пользователь может задать мощность лазерного излучения, скорость перемещения головки, частоту импульсов, тип и давление вспомогательного газа. Точная настройка этих параметров позволяет добиться чистого реза, минимального нагара и высокой производительности.

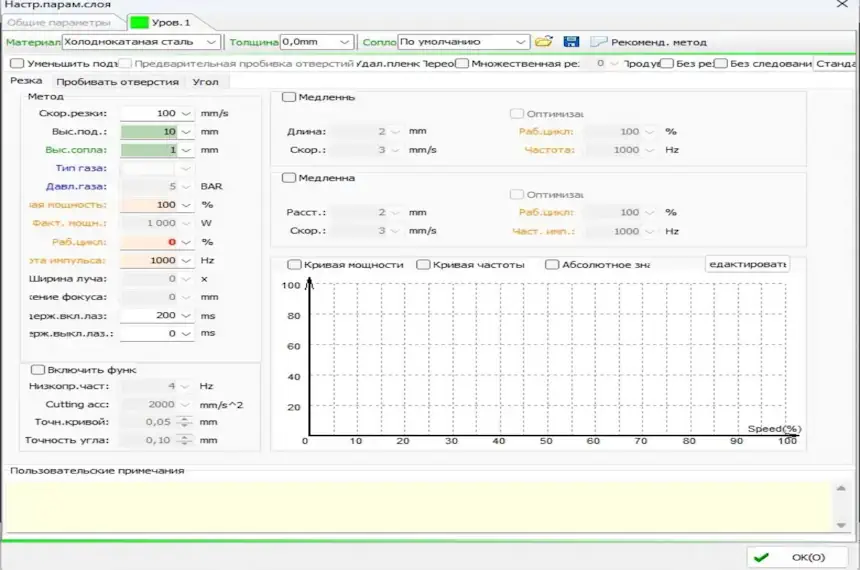

Работа со слоями
CypCut поддерживает работу со слоями, что значительно упрощает обработку сложных проектов. Для каждого слоя можно задать отдельные параметры резки. Например, внешние контуры могут обрабатываться с одной скоростью, а внутренние отверстия — с другой.
Автоматическое размещение деталей (nesting)
Функция автоматического размещения деталей на листе материала — одна из самых востребованных в CypCut. Программа анализирует форму заготовок и размещает их таким образом, чтобы минимизировать отходы. Это позволяет экономить материал, увеличивать количество деталей с одного листа и снижать себестоимость производства. Функция особенно полезна при серийном производстве.
Оптимизация траектории резки
CypCut автоматически рассчитывает оптимальный маршрут движения лазерной головки. Это снижает холостые перемещения и уменьшает общее время обработки. Дополнительно программа позволяет задавать порядок резки, минимизировать количество пробивок и избегать пересечений траекторий.

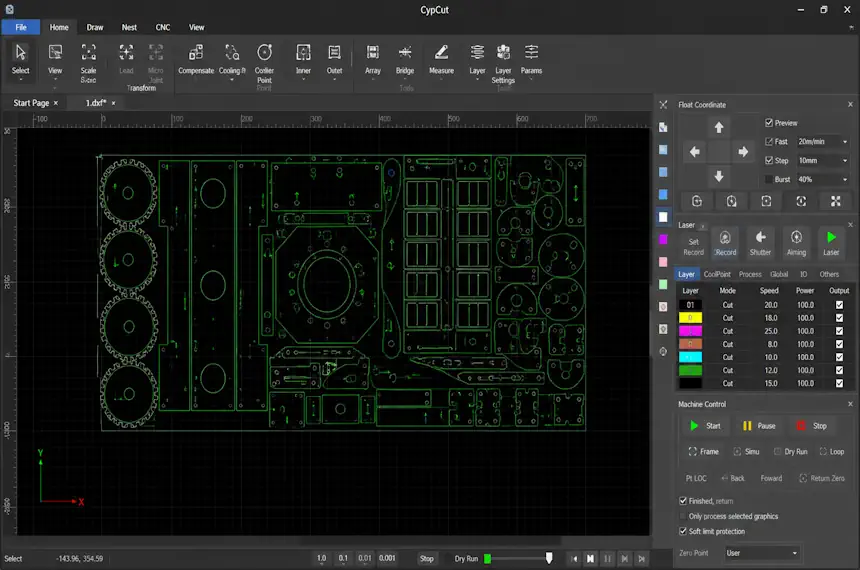

Интеллектуальные функции обработки
Программа оснащена рядом интеллектуальных инструментов, которые повышают качество резки: автоматическое определение внутренних и внешних контуров, компенсация ширины реза. Эти функции позволяют избежать дефектов и повысить точность готовых изделий.
Управление станком в реальном времени
CypCut предоставляет полный контроль над процессом резки. Оператор может в реальном времени запускать и останавливать обработку, изменять параметры резки, контролировать положение инструмента, отслеживать статус выполнения задания.
Библиотеки материалов и параметров
Программа позволяет создавать и сохранять базы данных параметров для различных материалов и толщин. Это значительно ускоряет подготовку к работе, так как оператору не нужно каждый раз заново настраивать режимы.

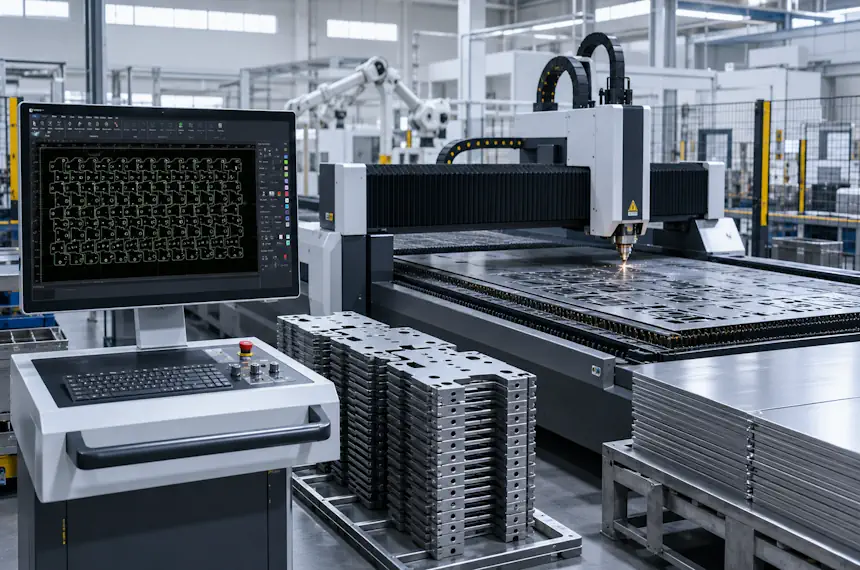

Поддержка автоматизации и серийного производства
CypCut идеально подходит для массового производства благодаря возможностям автоматизации. Программа позволяет обрабатывать большие партии деталей, создавать шаблоны заданий, быстро переключаться между проектами.

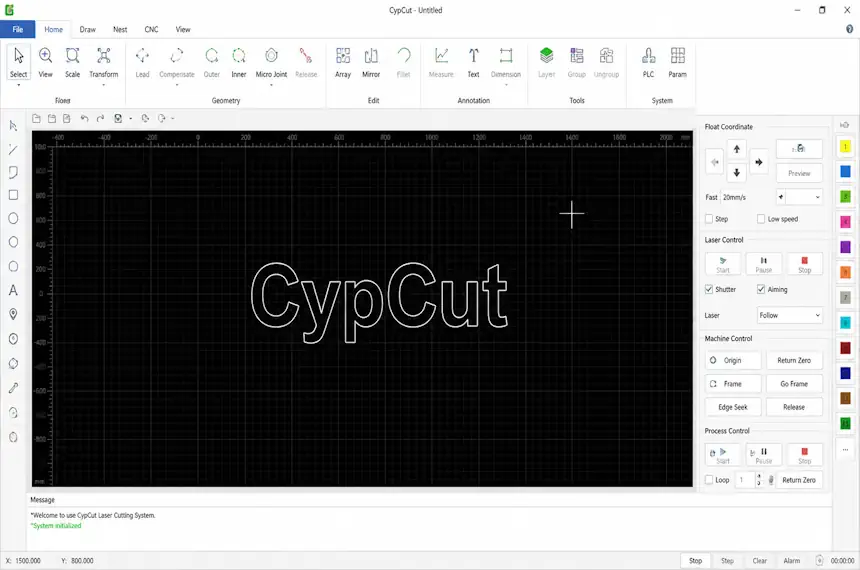

Интерфейс программы CypCut
Общая структура интерфейса
Рабочее пространство CypCut организовано по классическому принципу CAD/CAM-систем. Основное окно делится на несколько логических зон, каждая из которых отвечает за определенный этап работы: центральная рабочая область, панели инструментов, окно параметров, блок управления станком, информационная строка. Такое разделение позволяет оператору одновременно контролировать макет, настройки и процесс выполнения задачи.

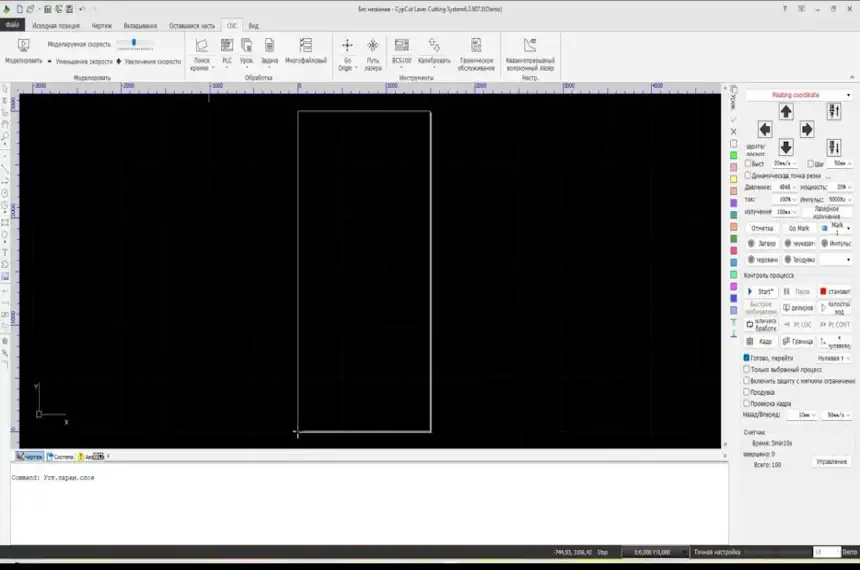

Рабочая область
Центральное место в интерфейсе занимает рабочая область, где отображается загруженный чертеж. Именно здесь выполняется основная работа с геометрией. Пользователь может масштабировать изображение, перемещать объекты, выделять элементы, контролировать расположение деталей на листе.
Визуализация траектории движения лазерной головки позволяет заранее оценить процесс резки и избежать ошибок. Также доступно отображение границ листа и рабочей зоны станка.
Панели инструментов
Панели инструментов располагаются в верхней и боковой части интерфейса. Они обеспечивают быстрый доступ ко всем функциям программы.
Основные группы инструментов включают: импорт и экспорт файлов, редактирование геометрии, настройку контуров, управление слоями. Кнопки имеют интуитивно понятные иконки, что ускоряет освоение программы.
Окно параметров резки
Отдельный блок интерфейса отведен под настройку параметров обработки. Здесь оператор задает ключевые характеристики резки: мощность лазера, скорость перемещения, частоту импульсов, тип газа, высоту фокуса. Параметры могут задаваться как для всего проекта, так и отдельно для каждого слоя.

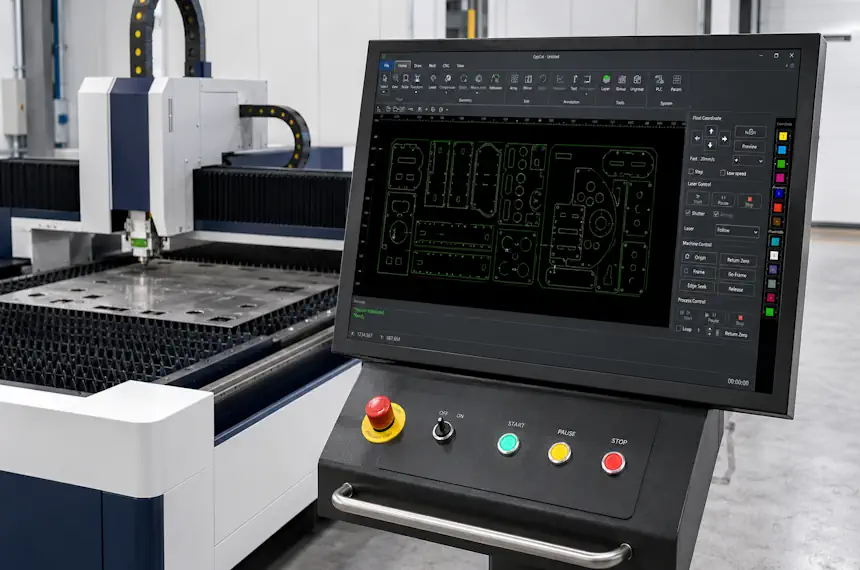

Панель управления станком
CypCut позволяет не только подготовить макет, но и полностью контролировать процесс резки. Для этого предусмотрена панель управления станком. С ее помощью можно запускать и останавливать обработку, устанавливать нулевую точку, контролировать координаты.
Работа со слоями
Каждый слой отображается в отдельной панели, где можно включать и отключать элементы, изменять порядок обработки, задавать индивидуальные параметры резки.
Это особенно важно при работе со сложными макетами, где требуется различная обработка отдельных элементов.
Визуализация и контроль процесса
Одной из сильных сторон интерфейса является система визуализации. Программа отображает траекторию движения лазера, точки начала и окончания резки, последовательность обработки. Это помогает оператору заранее проверить задание и снизить вероятность брака.
Гибкость настройки интерфейса
CypCut позволяет адаптировать интерфейс под конкретные задачи пользователя. Доступны следующие возможности: изменение расположения панелей, настройка горячих клавиш, выбор языка интерфейса (включая русский), сохранение пользовательских конфигураций.

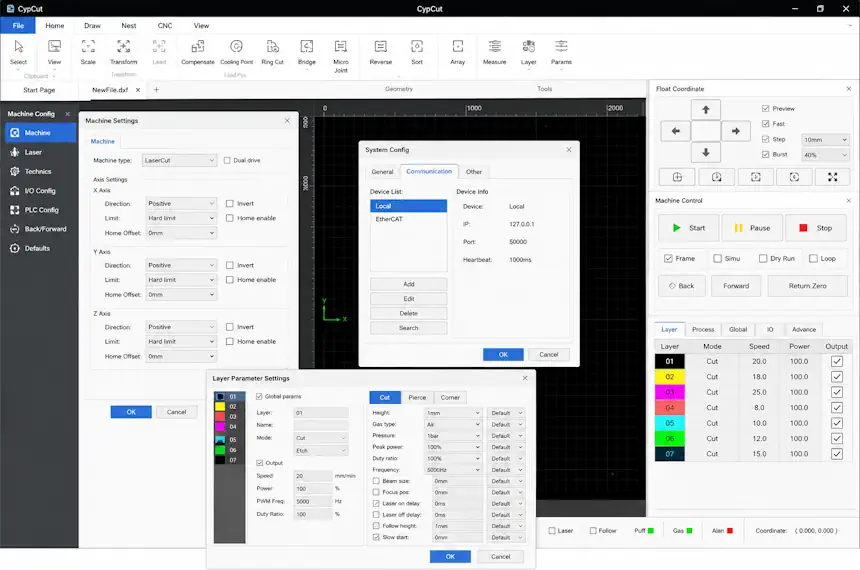

Как настроить CypCut под свой станок
- Подключение CypCut к станку. Первый шаг — корректное подключение программного обеспечения к оборудованию. Обычно CypCut работает совместно с контроллерами (например, FSCUT), которые обеспечивают связь между компьютером и станком. Основные действия: установка драйверов контроллера, подключение станка к ПК через USB или Ethernet, проверка связи в программе, настройка порта подключения. После успешного подключения программа должна увидеть станок и отобразить его статус в панели управления.
- Базовая настройка координатной системы. Следующий важный этап — настройка координат. Это необходимо для правильного позиционирования лазерной головы и точного выполнения резки. Что нужно сделать: задать нулевую точку, проверить направление движения по осям X и Y, откалибровать перемещения, убедиться, что размеры рабочей зоны соответствуют реальным. Неверная настройка координат может привести к смещению реза и порче материала, поэтому этому этапу уделяется особое внимание.
- Настройка параметров лазера. Один из самых важных этапов — настройка режимов работы лазера. Параметры подбираются в зависимости от типа материала, его толщины и требуемого качества реза. Основные параметры: мощность лазера, скорость перемещения, частота импульсов, время пробивки, высота фокусировки.
- Настройка подачи газа. При лазерной резке металлов используется вспомогательный газ, который влияет на качество кромки и скорость обработки. В CypCut можно настроить: тип газа (кислород, азот, воздух), давление, время подачи.
- Настройка фокусировки и высоты резки. Фокус лазерного луча должен быть точно настроен для достижения максимальной эффективности. В процессе настройки регулируется высота лазерной головы, задается точка фокусировки, проверяется стабильность расстояния до материала. Некоторые станки оснащаются автоматической системой контроля высоты, что упрощает данный этап.
- Тестовая резка и корректировка. После выполнения всех настроек необходимо провести тестовую резку. Это обязательный этап перед запуском серийного производства. Во время теста оцениваются: качество кромки, наличие нагара, точность размеров. При необходимости параметры корректируются до достижения оптимального результата.
Ограничения программы CypCut
- Ограниченная универсальность оборудования. CypCut изначально разрабатывался под конкретные контроллеры (в первую очередь FSCUT). Именно поэтому программа совместима только с определенными типами контроллеров.
- Ограниченные CAD-возможности. Хотя CypCut позволяет редактировать геометрию, функции проектирования уступают профессиональным CAD-системам. В программе отсутствует сложное моделирование, и функции построения чертежей ограничены. Именно поэтому пользователи создают модели в сторонних программах (например, AutoCAD, SolidWorks), а затем импортируют их в CypCut.
- Зависимость от готовых параметров. Для эффективной работы требуется правильно настроенная база параметров резки. Однако сама программа не всегда предоставляет универсальные решения. Нужно вручную подбирать режимы, корректность которых зависит от опыта оператора.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это специализированное программное обеспечение для управления волоконными лазерными станками с ЧПУ. Оно применяется для подготовки файлов, настройки параметров резки и непосредственного контроля процесса обработки металла. Программа объединяет функции CAD/CAM и системы управления оборудованием.
Программа предлагает широкий функционал: импорт и обработку DXF, AI и других форматов, автоматический раскрой листа, настройку параметров резки, управление траекторией лазера, контроль работы станка в реальном времени.
Да, в программе есть базовые инструменты для редактирования геометрии и создания простых контуров. Однако для сложного проектирования рекомендуется использовать профессиональные CAD-системы, а затем импортировать готовые файлы в CypCut.
Интерфейс CypCut считается достаточно удобным, но требует понимания основ лазерной резки. Новички могут освоить базовые функции за короткое время, однако для полноценной работы потребуется практика и обучение.
