Программы для фрезерного станка с ЧПУ

Программы для фрезерного станка с ЧПУ

Фрезерные станки с ЧПУ приобретаются как крупными предприятиями, так и частными мастерскими. На этапе выбора станка важно определить, какие программы для станков с ЧПУ будут наиболее подходящими для вашего производства.

«Под определенную модель фрезерного станка нужно индивидуально подбирать софт. У каждого софта есть свои особенности: одни доступны для работы только специалистам и сложны в освоении для тех, кто не знает основ программирования на ЧПУ. Другие же интуитивно понятны и просты в усвоении, но также требуют настройки профессионалом. Со своей стороны мы обязательно предупреждаем, что не нужно пытаться самостоятельно освоить программы для ЧПУ. Мы проводим обучение и предлагаем клиентам связываться с нами в случае, когда есть какие-то вопросы по эксплуатации. Лучше лишний раз спросить, чем оказаться в простое производства из-за поломки», – комментирует Дмитрий Смирнов, директор «ОллРэди».

Какой софт используется для ЧПУ фрезеров?

Системы управления (СУ) автоматизируют процесс проектирования и обработки деталей, что значительно ускоряет и упрощает работу. Каждая программа для ЧПУ станка имеет свои преимущества и недостатки.

NC Studio

NC Studio

Этот софт пользуется спросом, так как подходит практически к любой модели фрезерного станка. Его проще всего освоить, готов к работе со сложными УП и совместим с основными программами по 3D-моделированию, такими, как Type 3 и ArtCam. Имеет особую функцию, позволяющую просмотреть результат обработки виртуально на мониторе компьютера, до фактического запуска, что позволяет разобраться с ошибками заранее. Есть возможность защитить заданные настройки от некорректных правок и внезапной остановки работы программы, например, если отключили электричество. Как только электропитание будет восстановлено, запуск продолжится с того же места.

Недостатками, которыми обладает данная программа для ЧПУ, это необходимость подключения станка через компьютер. Кроме того, NC Studio корректно работает только с версией Windows XP/7 32 бит.

SYNTEC

SYNTEC

Система управления, которую часто используют в российской промышленности, так как она быстрее, чем Weihong NC Studio, надежна, комбинируется с разными станками. Это технический центр, который не требует подключения к компьютеру: настраивайте прямо у станка – выбирайте скорость, типы фрез для отдельно взятого патрона. Все готовые программы, что были заданы, можно сохранить в памяти SYNTEC.

Минусами этой системы называют ее стоимость и необходимость обязательного подключения компрессора более 50 литров.

Mach3

Mach3

Система управления работает только через компьютер, фрезеровка доступна одномоментно по 6 осям, скорость вращения шпинделя можно взять под контроль. Импортирует форматы JPG, DXF и BMP. Все отлично с генерацией G-code и может хранить до 256 единиц разных инструментов. Данная СУ работает с сенсорами и подходит к разным типам оборудования.

Минусы: не может заменить автоматически инструмент или весь магазин, долго обрабатывает и сигнал на нажатие клавиш передается медленно. И чтобы все работало корректно, нужно учитывать эти моменты:

  • ручное управление, а именно аварийная кнопка на тот случай, если станок сломается;
  • кинематическая схема работы инструмента с материалом;
  • 2 или 3 оси движения, что расположены перпендикулярно друг другу.

Mach3 подходит не для всех станков: понадобится другая программа для станка ЧПУ, если оборудование является рукой робота или гексаподом.

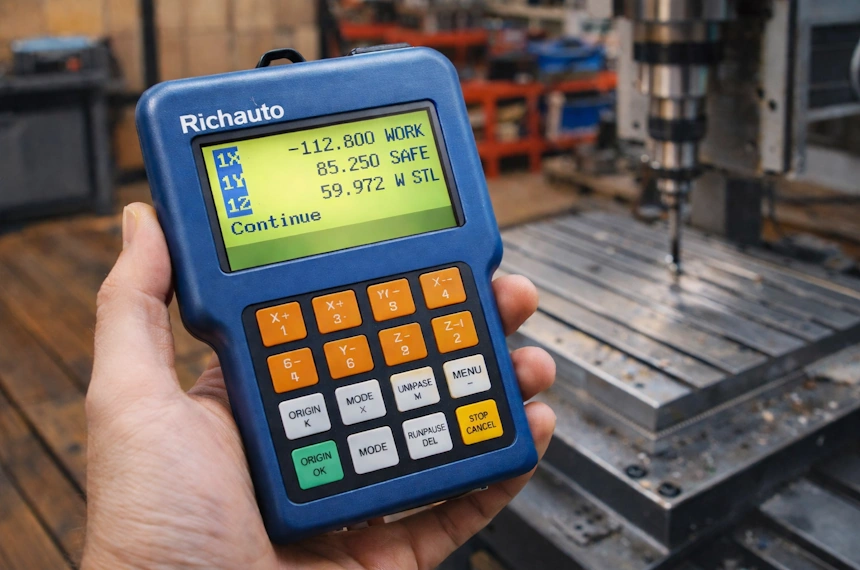

Richauto

Richauto

Эта система управления фрезерным станком ЧПУ работает без подключения к компьютеру, с высокой скоростью и осуществляет контроль процесса фрезерования на автомате. Все необходимые программы заливаются через USB, а управление происходит через удобный пульт управления. Задания можно создавать, используя G-коды и HPGL-3D коды.

Программа для фрезерного станка, подходящая для моделирования, это популярный ArtCam, но Type 3 или MasterCAM также подойдут. Как и NC Studio умеет запоминать последнюю операцию. Минусы: операторам станков не хватает функции визуализации обработки. Еще один момент, который нужно учесть: корпус пульта не очень прочный и при поднятии может сломаться. И вдруг вам это важно: предупреждаем, что провод у пульта короткий – некоторым это неудобно.

OpenBuilds

OpenBuilds

Это ПО является одним из самых популярных, имеет открытый исходный код. Работает только с подключением к Интернету, совместима с разными системами для отправки G-кода: Mac, Windows или Linux. Может импортировать разные типы файлов: JPG, SVG, DXF, Gerber и т.п. Удобен для тех, кто разбирается в программировании: на GitHub разработчики любезно выложили исходный код, чтобы каждый мог создать на основе оригинала свою программу. В плюсы также запишем большое количество информации для обучения работе с данным ПО.

Готовые управляющие программы для ЧПУ-станков

CAD, CAM системы необходимы как крупным предприятиям, так и мелкосерийному производству – они позволяют повысить качество изделий, уменьшить время их изготовления.

Видео о системах управления ЧПУ фрезерами по НЕ металлам

CAD-системы

CAD-системы

(Computer Aided Design) нужны для создания геометрических моделей будущего изделия. Мы перечислим самые популярные:

  • AutoCAD – удобная для пользователя программа моделирования 2D и 3D;
  • MasterCAM – популярна при работе на станках с ЧПУ (2D и 3D);
  • Compas 3D: только ее можно использовать на предприятиях, где требуется соблюдение государственной тайны.
  • Type 3 позволяет имитировать ручную резку и создавать авторские уникальные изделия, может работать над разработкой скульптурных объектов. Программа подсказывает, какой инструмент выбрать для работы, что экономит время и помогает новичкам.

Для плоской резки обычно используются следующие:

  • Adobe Illustrator
  • LibreCAD
  • CorelDraw

CAM-системы

CAM-системы

Computer Aided Manufacturing — необходимы, чтобы создавать управляющие программы для ЧПУ-станков. Они автоматизируют работу с данными и обработку изделия. Таких систем существует довольно много, каждая из них обладает своими возможностями и инженер решает, что больше подходит под задачи производства. Чаще всего используются данные программы:

  • Fusion 360 — если ищете бесплатные программы для станков ЧПУ, то это одна из лучших. Есть функции CAD и CAM. Наши специалисты отмечают, что лучше всего Fusion 360 подходит для фрезерной и лазерной техники. С ее помощью выполняется 2 или 5 осевое фрезерование, а также 4-х осевая обработка.
  • Vectric/Aspire включает инструменты для 2D и 3D проектирования, а также различные траектории обработки.
  • PowerMill (Autodesk): программа для фрезерного станка (3-осевые и более), идеально подходит для создания шаблонов для металла и пластмасс, штампов, так как качество обработки поверхности на высоте.
Часто задаваемые вопросы

Да, можно использовать одну программу для разных типов станков ЧПУ, но это потребует дополнительной настройки и адаптации программы для конкретного станка. Каждый станок имеет свои особенности и параметры, поэтому важно учитывать их при создании и адаптации программы.

Vectric/Aspire отличается интуитивно понятным интерфейсом, экспортирует готовые файлы в форматах, поддерживаемых большинством фрезерных станков с ЧПУ, есть встроенные инструменты для редактирования и модификации моделей, можно использовать дополнительные плагины и расширения.

Mastercam отличается функциональностью и работой с различными типами обработки материалов. Подходит для создания сложных деталей и производственных операций. Имеет интуитивно понятный интерфейс, что хорошо для пользователей с разными уровнями опыта. Поддерживает большинство форматов файлов, интегрируется с другими CAD/CAM.

С помощью Autodesk ArtCAM можно импортировать готовые 3D-модели из других программ. Программа позволяет создавать детальные многокомпонентные модели, поддерживает добавление векторных рисунков и шрифтов.
