G и M коды для станков с ЧПУ: полное руководство для начинающих

Роман Волков

Редактор All Ready

Написать автору
в Max

19.02.2026

G и M коды — это специальный язык, который использует оператор для передачи всех инструкций на станок c ЧПУ. Именно благодаря этим кодам оборудование выполняет точные и повторяемые операции при фрезеровке, токарной обработке. В статье вы узнаете, что такое G и M коды, в чем их основные функции, и как с их помощью написать полноценную программу.

Где применяются G и M коды

В первую очередь, эти команды используются на фрезерных станках, чтобы задавать перемещение инструмента по координатам, скорость подачи, глубину и траекторию движения резца. Также эти коды активно применяются на токарных станках, где программой регулируются повороты шпинделя, смена инструмента, подача и последовательность операций.

G и M коды для фрезерного станка с ЧПУ — это универсальный язык взаимодействия оператора и станка, применяемый в направлениях промышленной обработки.

G-код

Это основной язык программирования, он задает все движения инструмента: от перемещения по осям до включения шпинделя или лазера. Именно благодаря G-кодам станок понимает, какую траекторию обработки нужно пройти, с какой скоростью перемещаться и на какую глубину выполнять обработку.

Команда G-кода обозначается латинской буквой G, за которой следует число. Например, G00 отвечает за быстрое перемещение инструмента, G01 — за линейное движение с заданной подачей, G02 и G03 — за дуговые движения по часовой стрелке и против нее соответственно. Команды комбинируются в программы, где каждая строка описывает один шаг обработки.

Чтобы создать G-код, необходимы CAM-программы ( ArtCAM, Fusion 360, RDWorks и др.). Они автоматически преобразуют трехмерную модель или чертеж в набор управляющих команд, подходящих под конкретный контроллер станка. Это электронный модуль, который считывает и исполняет команды G и M кодов. Оператор ЧПУ должен знать синтаксис команд, то есть правила записи строк G- и M-кодов, чтобы при необходимости вручную корректировать G-коды, например, изменять скорость подачи, глубину прохода, координаты начала обработки. Это особенно важно при работе с разными материалами или при оптимизации времени цикла.

Основные функции G-кода:

• управление перемещением инструмента по осям X, Y, Z;
• задание скорости подачи и скорости вращения шпинделя;
• настройка системы координат и точки отсчета;
• выполнение повторяющихся циклов обработки.

Преимущества G-кодов:

1. Универсальность — язык используется большинством производителей станков.
2. Гибкость — можно редактировать программу под конкретные задачи.
3. Совместимость с CAM-системами и постпроцессорами.

Однако существуют и недостатки: изучение G-кодов требует времени, а ручное программирование — высокой внимательности и опыта. Малейшая ошибка (например, неправильный знак координаты) может привести к браку или поломке инструмента. Рекомендуется выполнять симуляцию обработки, чтобы проверить программу до запуска на станке.

Таблица G-кодов фрезерного станка с ЧПУ

M-код

Это система управляющих команд, отвечающих за выполнение вспомогательных функций оборудования. M-коды управляют работой узлов и периферии станка: включением шпинделя, подачей охлаждения, сменой инструмента. Команды не изменяют координаты инструмента, но обеспечивают стабильную, безопасную и автоматизированную работу системы.

Каждый код отвечает за определённое действие: M03 включает шпиндель, M05 останавливает его, M08 подаёт охлаждающую жидкость, M09 отключает её, M30 завершает программу и подготавливает станок к новому циклу. Файл с набором M-кодов передается в управляющую программу в виде текстового NC-файла, созданного в CAM-системе или вручную. Во время выполнения программы система ЧПУ последовательно считывает M-коды и передает команды на исполнительные узлы станка: шпиндель, систему охлаждения и другие механизмы.

Основные функции M-кода:

• Управление вращением шпинделя и направлением его вращения;
• Включение и отключение подачи охлаждающей жидкости;
• Контроль состояния станка (пауза, завершение цикла, возврат в исходное положение);
• Смена инструмента и управление вспомогательными устройствами.

Преимущества использования M-кодов:

1. Автоматизация процессов — оператор задаёт все действия заранее, что сокращает время на ручное вмешательство.
2. Повышение безопасности — команды исключают ошибки при включении оборудования в неправильный момент.
3. Устойчивость и повторяемость обработки — коды осуществляют последовательность всех операций (перемещения, резание, остановки).

Таблица M-кодов фрезерного станка с ЧПУ

Как написать программу для ЧПУ

1. Подготовка координатной системы. В начале файла задаются единицы измерения (G21 — миллиметры, G20 — дюймы), выбор системы координат (G54–G59) и режим позиционирования (G90 — абсолютный, G91 — относительный).
2. Установка исходной точки. Обычно оператор задаёт начальное положение инструмента над заготовкой с помощью G28 или вручную.
3. Определение режима работы. Командой G17 выбирается рабочая плоскость, затем задаются скорости: F — подача, S — обороты шпинделя или мощность лазера.
4. Основная часть программы. Содержит последовательность рабочих перемещений (G01, G02, G03) с указанием координат X, Y, Z. Например: G01 X50 Y50 F500, G02 X100 Y100 I25 J0.
5. Эти строки задают точные траектории обработки, по которым движется инструмент относительно заготовки.
6. Управление вспомогательными функциями. Команды M03/M05 включают и выключают шпиндель, M08/M09 управляют охлаждением, G04 P1 задаёт паузу в 1 секунду.
7. Завершение программы. Обычно код заканчивается командами G00 Z10 (отвод инструмента) и M30 (конец программы и сброс).

Пример простой программы

G21 (миллиметры)
G90 (абсолютные координаты)
G00 X0 Y0 Z5
M03 (включить шпиндель)
G01 Z-2 F100
G01 X50 Y0 F300
G01 X50 Y50
G01 X0 Y50
G01 X0 Y0
G00 Z5
M05 (выключить шпиндель)
M30

Эта программа вырезает квадрат 50×50 мм на заготовке, опуская инструмент на глубину 2 мм.

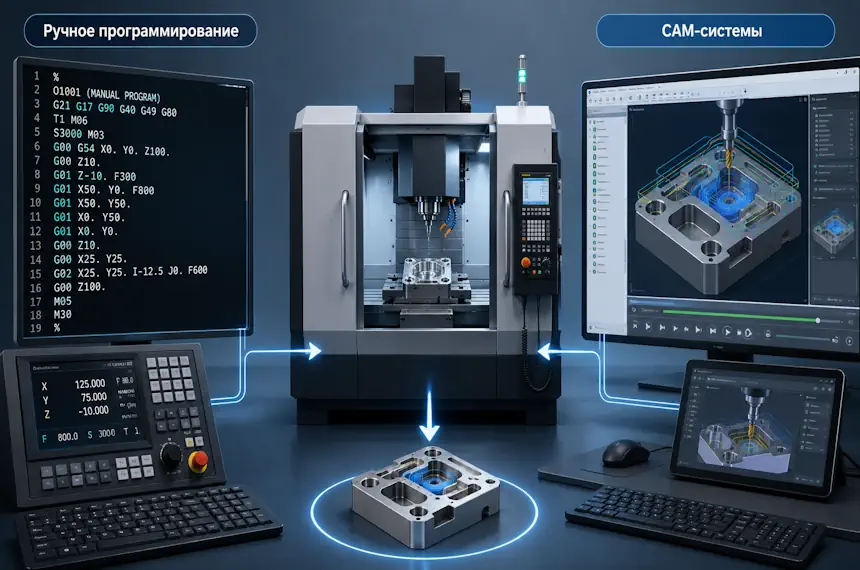

Программирование вручную и через CAM-системы

Ручное написание G-кодов подходит для простых деталей, настройки станка и обучения. Но для сложных контуров и 3D-обработки используют CAM-программы (Fusion 360, ArtCAM, LightBurn, RDWorks). Они автоматически создают управляющий код на основе 2D- или 3D-модели, учитывая параметры инструмента и материала.

Проверка и отладка программы

Перед запуском необходимо выполнить симуляцию обработки — проверить траекторию движения инструмента в CAM-среде или на экране контроллера. После этого часто выполняют «сухой прогон» без включения шпинделя или лазера, чтобы убедиться, что инструмент двигается по нужным координатам.

Типичные ошибки при работе с G и M кодами для ЧПУ станка
