Лазерная резка широко используется в машиностроении, металлообработке, производстве рекламной продукции, мебельной промышленности и других сферах. Одним из ключевых параметров этой технологии считается максимальная толщина материала, которую может разрезать лазер. В статье расскажем, как толщина материала влияет на качество реза, как ее увеличить, и какая максимальная толщина резки у различных материалов.
От каких параметров зависит толщина лазерной резки
Мощность лазерного источника
Мощность излучателя является главным параметром, определяющим возможности резки. Чем выше мощность лазера, тем больше энергии подается в зону обработки, а значит, увеличивается способность резать толстые материалы.
Так, станки мощностью 1–2 кВт обычно применяются для тонких листов металла, а промышленное оборудование мощностью 6–12 кВт может работать с более толстыми заготовками.

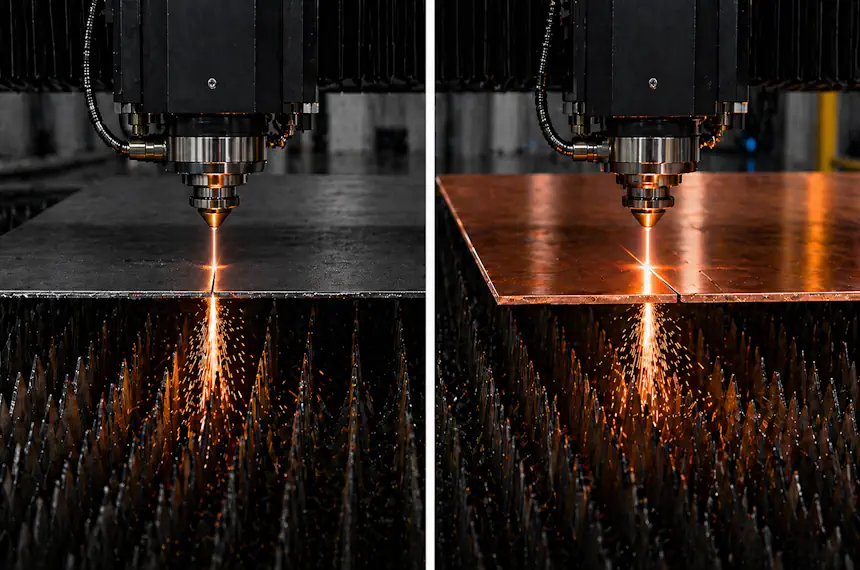

Вид материала
Разные материалы имеют свои особенности.
Например:
- углеродистая сталь режется легче
- медь сложнее обрабатывать из-за высокой отражательной способности и высокой теплопроводности
Поэтому даже при одинаковой мощности станка максимальная толщина резки разных материалов может отличаться.
Использование вспомогательного газа
Во время лазерной резки применяется вспомогательный газ, который удаляет расплавленный материал и предотвращает образование дефектов.
Наиболее распространённые газы:
- кислород
- азот
- сжатый воздух

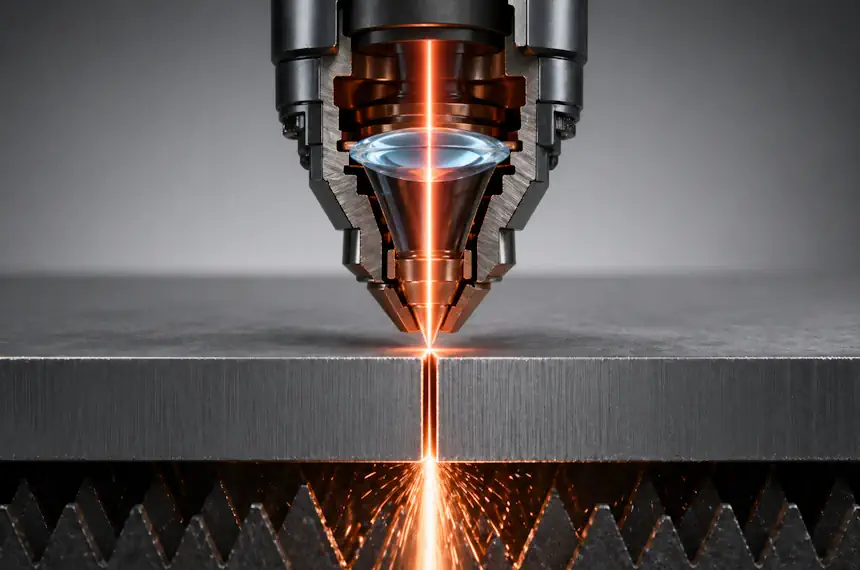

Качество оптики и фокусировки
Фокусирующая линза формирует точку лазерного луча. Чем точнее настроен фокус, тем выше плотность энергии и тем эффективнее происходит резка материала. Неправильная фокусировка может существенно снизить максимальную толщину.
Скорость обработки
Слишком высокая скорость приводит к неполному прорезанию материала, а слишком низкая — к перегреву и ухудшению качества кромки. Именно поэтому режимы обработки должны быть правильно подобраны.

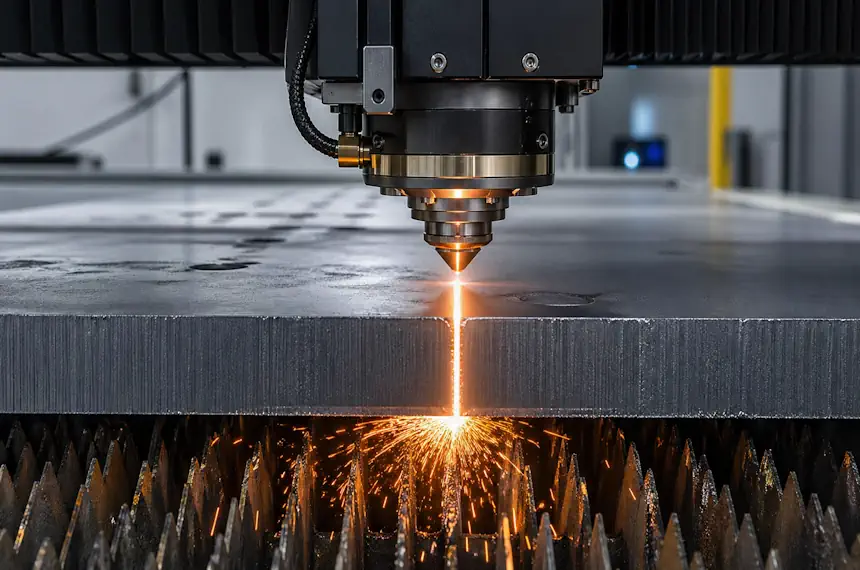

Максимальная толщина резки различных материалов
Углеродистая сталь
Это один из наиболее распространённых материалов, обрабатываемых на лазерных станках. Она хорошо поглощает лазерное излучение и относительно легко плавится, поэтому её можно резать даже на оборудовании средней мощности.
На волоконных станках с мощностью 3 кВт можно резать сталь толщиной до 20-25 мм. При увеличении мощности до 6 кВт максимальная толщина возрастает до 25-30 мм.
При резке стали чаще всего используется кислород. Он вступает в реакцию с расплавленным металлом и усиливает процесс резки за счёт дополнительного тепловыделения.
Нержавеющая сталь
Она имеет более сложную структуру и отличается коррозионной стойкостью. Этот материал требует более точной настройки параметров обработки, поскольку его теплопроводность и состав сплавов влияют на процесс плавления.
На станках мощностью около 1 кВт обычно режут нержавеющую сталь толщиной до 3–5 мм. Оборудование мощностью 3–4 кВт позволяет работать с листами толщиной до 10–12 мм.
Для получения чистого и ровного реза без окалины чаще всего применяется азот. Этот газ предотвращает окисление металла и обеспечивает более высокое качество кромки.
Алюминий
Алюминий относится к материалам, которые сложнее обрабатывать лазером. Он обладает высокой отражательной способностью и хорошей теплопроводностью, поэтому часть энергии лазерного луча отражается, а часть быстро рассеивается в материале.
По этой причине для обработки алюминия чаще всего используются мощные лазеры. Так, станок мощностью 3 кВт способен резать алюминий толщиной примерно до 8-10 мм. Оборудование мощностью 6 кВт может обрабатывать листы толщиной 10 мм.

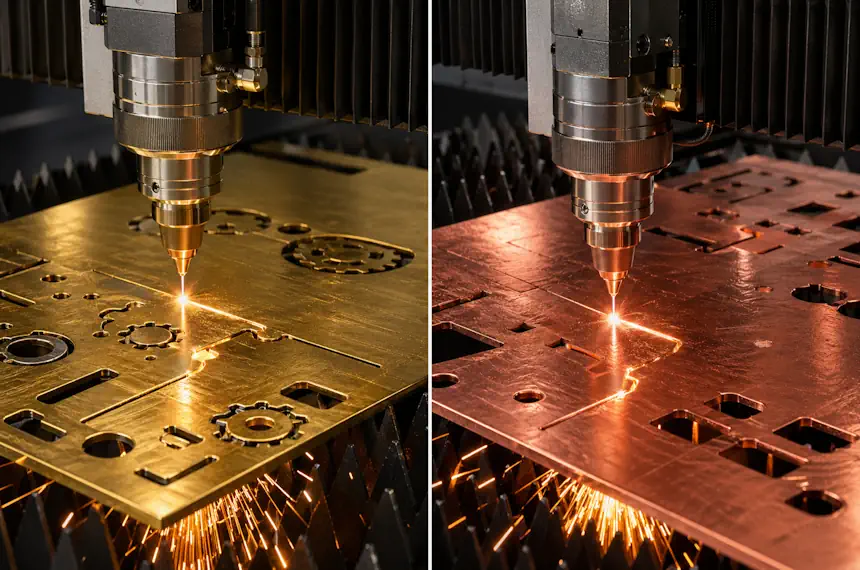

Латунь и медь
Они относятся к материалам с высокой отражательной способностью. Они отражают значительную часть лазерного излучения, что усложняет процесс обработки и требует применения мощных лазерных источников.
Для резки латуни и меди применяются лазерные источники JPG или Raycus HP для цветных металлов. Также их можно обрабатывать с помощью технологии сканирующей резки от BODOR.
Титан
Титановые сплавы используются в авиационной, медицинской и химической промышленности благодаря устойчивости к коррозии. Однако при лазерной резке этот материал требует точного контроля параметров обработки.
Толщина резки титана обычно составляет от 3 до 10 мм в зависимости от мощности оборудования.
Неметаллические материалы
Лазерная резка широко применяется не только для металлов, но и для различных неметаллических материалов. В таких случаях чаще используются CO2 лазеры.
Фанера толщиной до 8–12 мм легко режется лазерными станками средней мощности. Акрил может обрабатываться толщиной до 20 мм, при этом получается гладкая кромка. Пластики, картон, кожа и резина также хорошо поддаются лазерной резке.
Стоит отметить, что максимальная толщина материала зависит от мощности станка, скорости и других параметров. В каждом конкретном случае она может быть разной. Если вы сомневаетесь, справится ли лазер с толщиной вашего материала, присылайте нам его. Инженеры настроят оборудование, запишут видео и отправят вам результат, чтобы вы оценили качество обработки.

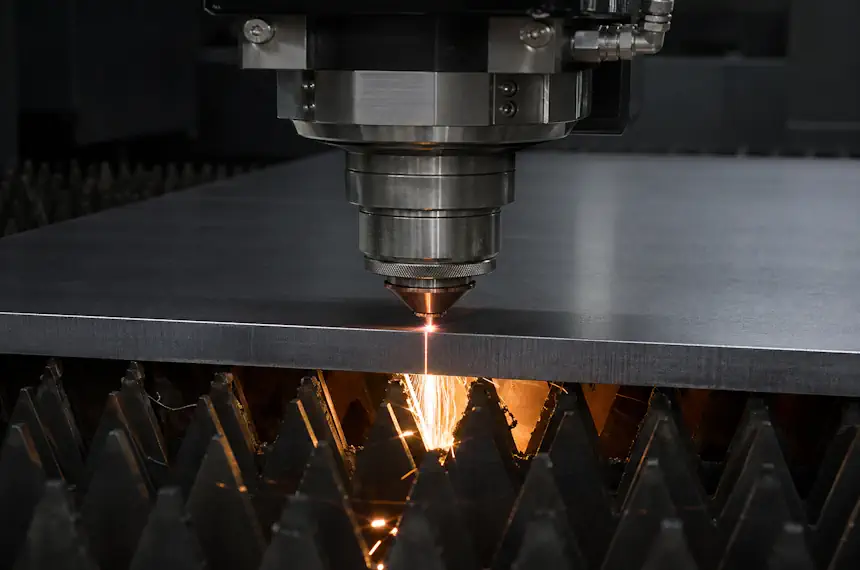

Как толщина материала влияет на качество реза
При увеличении толщины заготовки изменяются характеристики реза и могут возникать различные дефекты.
- Ширина реза. При работе с толстыми материалами ширина реза обычно увеличивается, поскольку требуется больше энергии для расплавления материала.
- Конусность кромки. У толстых заготовок может появляться небольшая конусность: верхняя часть реза шире, чем нижняя.
- Образование грата. При неправильных параметрах резки расплавленный металл может застывать на нижней части кромки, образуя грат.
- Шероховатость поверхности. Чем толще материал, тем сложнее добиться идеально гладкой поверхности реза.

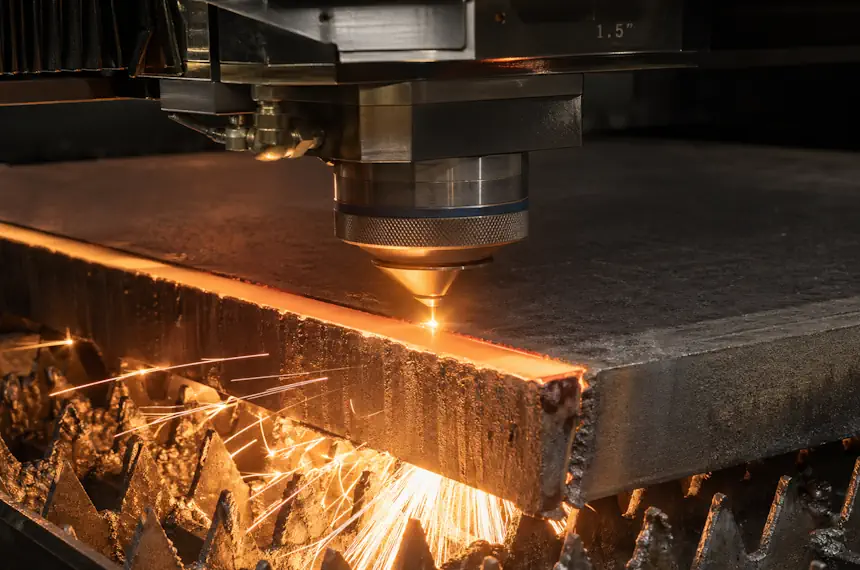

Как увеличить максимальную толщину лазерной резки
- Увеличение мощности лазера. Наиболее очевидный способ — использование более мощного источника излучения. Это позволяет увеличить глубину реза и расширить диапазон обрабатываемых материалов.
- Правильный выбор газа. Использование кислорода при резке стали значительно повышает эффективность процесса благодаря дополнительной химической реакции окисления.
- Точная настройка фокуса. Фокусировка луча должна быть правильно настроена относительно поверхности материала. Это позволяет увеличить плотность энергии в зоне резки.
- Оптимизация скорости резки. Правильно подобранная скорость обработки обеспечивает стабильный рез и предотвращает образование дефектов.
- Использование качественных сопел. Сопло отвечает за подачу газа. Его состояние и правильный подбор диаметра напрямую влияют на эффективность удаления расплавленного материала.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это наибольшая толщина материала, которую лазерный станок способен прорезать насквозь при сохранении приемлемого качества кромки. Этот параметр зависит от мощности лазера, типа источника излучения, используемого газа и настроек оборудования.
Она определяется несколькими факторами: мощностью лазерного источника, типом материала, качеством фокусировки луча, давлением вспомогательного газа, скоростью резки. Также большое значение имеет правильный подбор сопла и состояние оптики.
Чем выше мощность лазерного источника, тем больше энергии передается материалу. Это позволяет быстрее расплавлять и удалять металл из зоны реза, что увеличивает максимальную толщину обрабатываемых заготовок. Однако повышение мощности требует правильной настройки параметров резки.
Да, разные материалы имеют различную теплопроводность, плотность и температуру плавления. Например, углеродистая сталь режется легче, чем нержавеющая сталь или алюминий.
