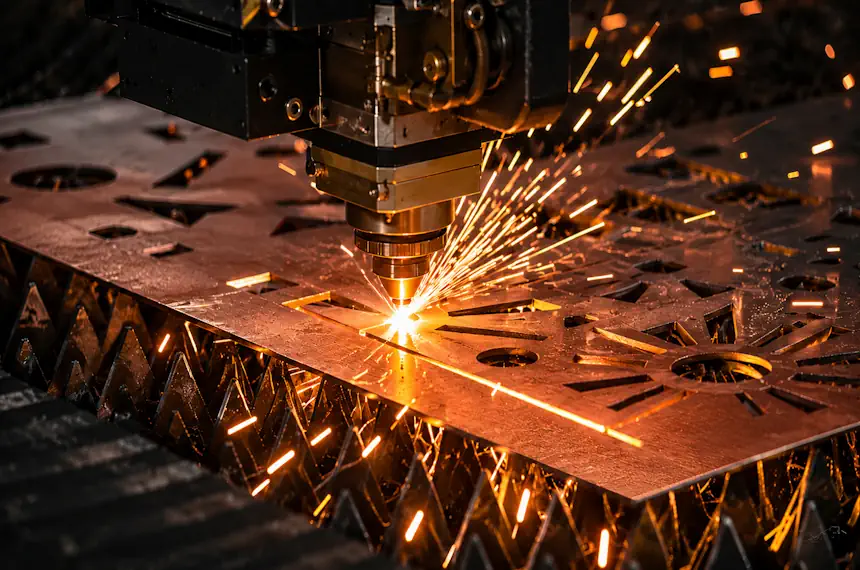

Лазерная резка меди — одна из самых технологичных и точных операций при обработке металлов. Этот метод позволяет получать аккуратные и чистые кромки без механического контакта и значительного нагрева заготовки. Лазерная технология активно применяется в электронике, машиностроении, энергетике и дизайнерских проектах. В статье дадим советы по резке меди на лазерном станке, расскажем, в чем преимущества этой технологии, и как подобрать лазер для резки меди.
Рекомендации по лазерной резке меди
Выбирайте правильный тип лазера
Главное правило при работе с медью — использовать волоконный лазер.
CO2 лазеры имеют длину волны 10,6 мкм, которая почти полностью отражается от зеркальной поверхности меди. Это снижает производительность, увеличивает риск обратного отражения и может повредить оптику.

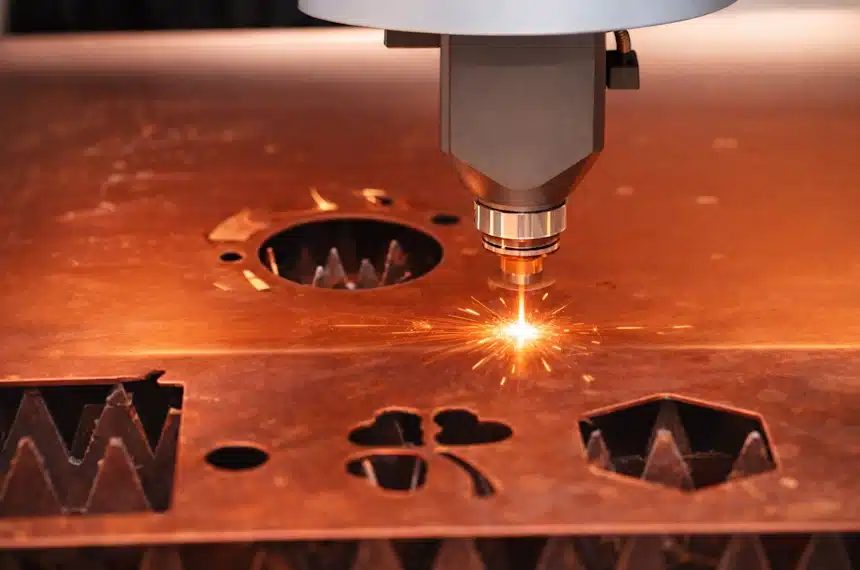

Определяйте мощность в зависимости от толщины листа
Медь режется сложнее, чем сталь, и требует более высокой плотности энергии.
Для тонких листов толщиной до 1 мм достаточно лазера мощностью 1–1,5 кВт, а для меди 3–5 мм понадобится 2–3 кВт и более. Если мощность будет недостаточной, прожиг получится неполным, появятся заусенцы и следы нагара.
Используйте газ
При лазерной резке меди рекомендуется использовать кислород высокого давления. Он является сильным окислителем. Кислород улучшает качество реза.
Уделяйте внимание фокусировке луча
Фокусировка — один из ключевых параметров успешной резки меди.
Так как этот металл хорошо отражает лазерное излучение, даже малейшее отклонение фокуса приводит к резкому снижению плотности энергии в точке воздействия.
Используйте автоматическую регулировку фокуса (автофокус), если она предусмотрена на станке, и проверяйте корректность фокусного расстояния перед каждой серией резов.

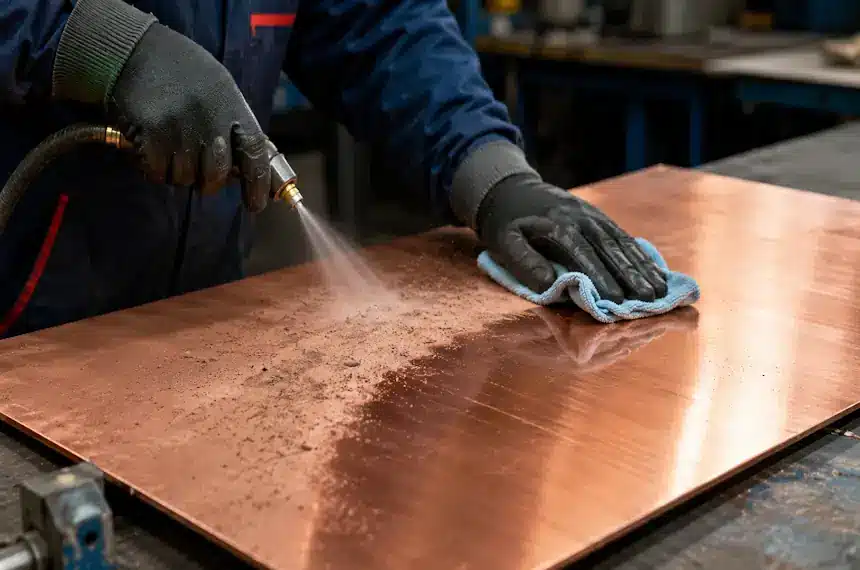

Подготовьте поверхность меди
Перед началом работы лист меди необходимо тщательно очистить от окислов, пыли, масла и грязи. Поверхностные загрязнения уменьшают коэффициент поглощения излучения и ухудшают стабильность прожига. Рекомендуется использовать изопропиловый спирт или специальные составы для обезжиривания.
Чистая поверхность позволяет получить ровный срез и уменьшить количество отражённого излучения, попадающего обратно в оптическую систему.
Используйте защиту от отражённого излучения
Отражённое излучение — главный риск при работе с медью. Оно может повредить волоконный источник, линзы или систему позиционирования. Современные станки оснащаются датчиками обратного отражения, которые мгновенно отключают излучение при превышении безопасного уровня.
Контролируйте охлаждение и чистоту оптики
Медь хорошо проводит тепло, но при длительной работе возможен локальный перегрев зоны реза и оптических компонентов. Регулярно проверяйте состояние чиллера, уровень охлаждающей жидкости и температуру оптических элементов.
Загрязнение линз или зеркал приводит к потерям мощности и неравномерности реза.
Преимущества лазерной резки меди
- Высокая точность и качество кромки. Лазер обеспечивает рез с точностью до ±0,05 мм. Кромка получается идеально гладкой, без заусенцев и следов термического воздействия.
- Минимальная зона термического влияния. Несмотря на хорошую теплопроводность меди, лазерный луч воздействует локально, не деформируя заготовку.
- Отсутствие механического контакта. Лазер режет без давления на материал, благодаря чему исключается износ инструмента и риск деформации.
- Экономия материала. Благодаря узкому лучу и программному управлению минимизируется ширина реза и отходы металла.
Ограничения лазерной резки меди
- Высокая отражательная способность. Медь отражает до 95 % излучения, что затрудняет начальный прожиг и повышает риск обратного отражения на оптику.
- Необходимость высокой мощности. Для качественного реза даже тонкого листа требуется мощность не менее 1000–1500 Вт, что увеличивает энергопотребление и стоимость оборудования.
- Повышенные требования к чистоте поверхности. Наличие окислов или загрязнений ухудшает поглощение излучения и может вызвать неполный рез.
- Стоимость станков. Промышленные установки для лазерной резки меди дороже CO2 систем, однако их эффективность и точность полностью окупают затраты.
Сферы применения лазерной резки меди
- Электротехническая промышленность. Из меди изготавливаются шины, токопроводящие элементы, контакты, обмоточные детали и компоненты трансформаторов.
- Радиоэлектроника и приборостроение. Медь применяется в производстве радиаторов, теплоотводов, печатных плат и корпусов микросхем. Лазер позволяет получать микродетали с точностью до сотых миллиметра.
- Машиностроение и приборная отрасль. С помощью лазера из меди изготавливают элементы охлаждения, гибкие токопроводы, уплотнительные детали и декоративные вставки.
- Дизайнерские и декоративные изделия. Лазерная резка меди используется для создания интерьерных элементов, панелей, табличек и сувенирной продукции.
- Ювелирная и рекламная сферы. Медь часто служит основой для позолоты, покрытий или декоративных надписей, а лазер даёт возможность вырезать сложные орнаменты с филигранной точностью.
Таблица со сферами применения лазерной резки меди
| Сфера применения | Примеры изделий | Особенности резки |
|---|---|---|
| Электроника | Пластины, шунты, контакты | Точность до 0,05 мм |
| Промышленность | Детали машин и механизмов | Требуется мощный лазер для толщины до 6 мм |
| Ювелирная промышленность | Украшения, элементы декора | Тонкие, сложные контуры, минимальное термическое воздействие |
| Медицинская сфера | Компоненты приборов | Высокая точность и чистота кромки |
| Дизайн и реклама | Логотипы, декоративные панели | Возможность резки мелких деталей и надписей |
Как выбрать станок для лазерной резки меди
Тип источника излучения
Не все волоконные станки подходят для меди. Необходимо наличие лазерных источников IPG, VPG или Raycus HP для цветных металлов. Их устанавливают дополнительно на металлорез. Также можно использовать технологию сканирующей резки, которая есть на станках BODOR.
Конструкция и жёсткость корпуса
Медь режется на высоких скоростях, поэтому станок должен иметь жёсткую сварную или литую станину, чтобы избежать вибраций. Любое микроколебание приводит к смещению траектории и неравномерности реза.
Для профессионального применения выбирайте корпусные модели с портальной схемой, оснащённые рельсовыми направляющими PMI, HIWIN.
Такие станки обеспечивают стабильность позиционирования и выдерживают многолетнюю интенсивную нагрузку.

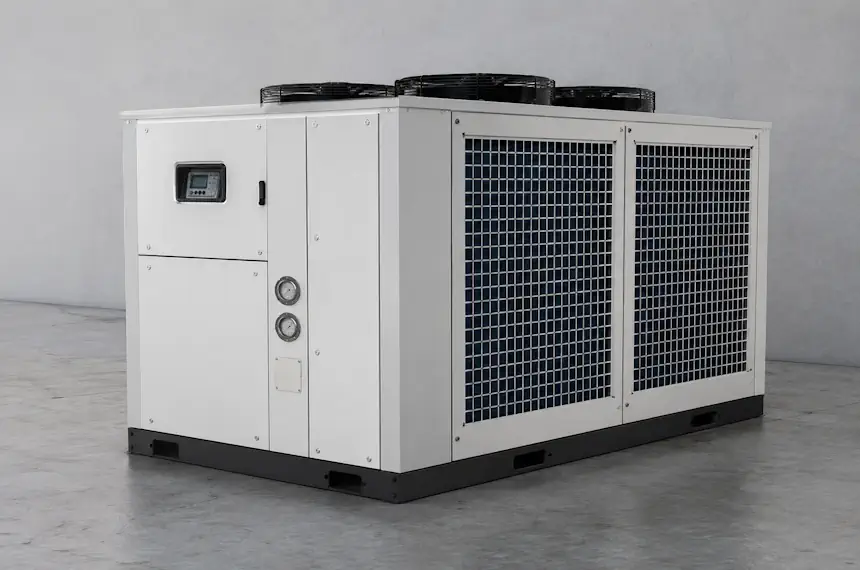

Система охлаждения и защита от отражений
Медь обладает высокой отражающей способностью, поэтому система защиты источника лазера от обратного излучения обязательна.
Современные станки оснащаются датчиками обратного отражения, которые автоматически блокируют излучение при критическом уровне отражённой энергии.
Кроме того, для стабильной работы важно эффективное жидкостное охлаждение (чиллер). Оно защищает лазерный источник и оптику от перегрева.
Программное обеспечение и управление
Интерфейс должен быть интуитивным, поддерживать импорт форматов DXF, DWG, AI, PLT, а также иметь встроенные функции:
- автоматическая оптимизация траектории;
- сортировка контуров (внутренний — внешний);
- коррекция мощности и скорости по слоям.
Ищете оборудование для лазерной резки меди? Наши волоконные лазерные станки обеспечивают точный и аккуратный рез даже на самых сложных заготовках. Благодаря продуманным технологиям подачи защитного газа и оптимизированным настройкам мощности и скорости мы гарантируем ровные кромки без прожогов. Наши специалисты подберут оборудование под ваши задачи и ответят на все вопросы. А еще вы можете посмотреть на станки в действии. Приезжайте в демонстрационный зал в Петербурге с тестовыми материалами и увидите результат своими глазами.
1 оценок, средняя оценка: 5,00 из 5
Загрузка...Часто задаваемые вопросы
Волоконный лазер, также необходимо наличие лазерных источников JPG, VPG или Raycus HP для цветных металлов. Либо можно использовать технологию сканирующей резки от BODOR.
Да, кислород высокого давления. Он улучшает скорость реза.
Медь обладает очень высокой отражающей способностью и отбрасывает значительную часть лазерного излучения. Из-за высокой теплопроводности металл быстро рассеивает тепло, что затрудняет формирование стабильной зоны плавления.
