Требования к помещению для лазерных станков с ЧПУ

Организация рабочего пространства для лазерного оборудования — это важное условие для безопасной и стабильной работы. От правильно подобранного и подготовленного помещения зависит долговечность оборудования, качество обработки материалов и соблюдение норм охраны труда. В статье подробно расскажем, какие требования предъявляются к помещению.

Площадь помещения

Минимальная площадь помещения определяется габаритами оборудования и необходимым пространством для его эксплуатации и обслуживания. Рекомендуется оставлять зазор не менее 70–100 см со всех сторон станка для свободного доступа к элементам корпуса, оптике и коммуникациям. Также важно предусмотреть место для дополнительного оборудования: чиллера, вытяжной системы, компрессора, систем охлаждения, блоков питания.

Если в помещении планируется установка сразу нескольких станков, необходимо предусмотреть разделение рабочих зон, чтобы исключить взаимное влияние вибраций и перегрева, а также обеспечить безопасный проход сотрудников.

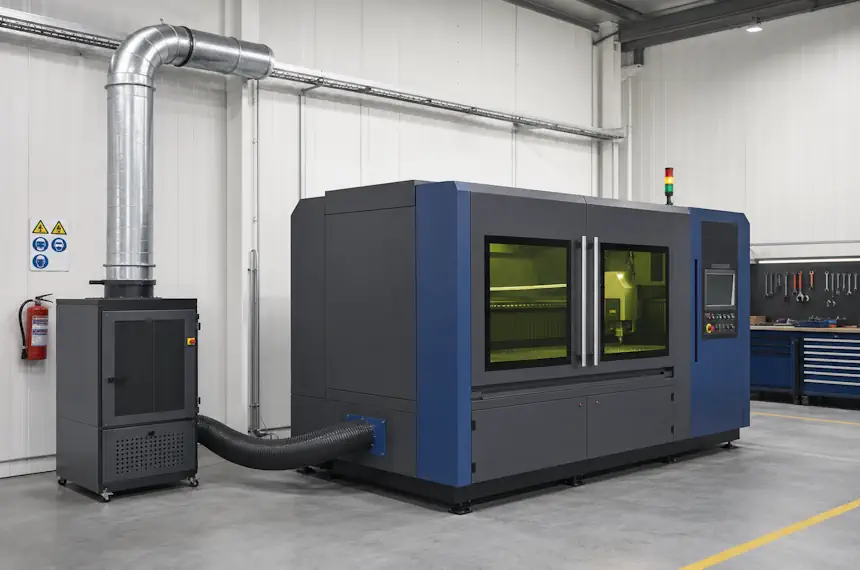

Вентиляция и отвод дыма

Лазерная резка и гравировка сопровождаются образованием дыма, пыли, паров и вредных газов (в зависимости от обрабатываемого материала). Это требует организации эффективной вытяжной вентиляции. В идеале — это локальные вытяжные системы, подключенные непосредственно к станку, а также общеобменная вентиляция.

Основные требования:

• мощность вытяжки должна соответствовать объему помещения и скорости образования загрязнений;
• отвод воздуха должен быть организован за пределы здания с фильтрацией;
• нельзя использовать вытяжку, сбрасывающую воздух обратно в помещение.

Нарушение вентиляционных норм может привести к быстрому загрязнению оптики, ухудшению качества обработки, снижению срока службы лазерной трубки, а также к угрозе здоровью персонала.

Температурный режим

Оптимальная температура для большинства лазерных станков составляет от +15 до +30°C. При температуре ниже +10°C увеличивается риск образования конденсата внутри станка, а при перегреве выше +35°C снижается эффективность работы лазерного источника и электроники.

Если оборудование установлено в неотапливаемом помещении, например, в ангаре, необходимо предусмотреть:

• обогрев помещения в холодный сезон;
• установку температурных датчиков и сигнализаторов;
• хороший воздухообмен для чиллера.

Также важно не допускать резких температурных перепадов, так как это может вызвать образование конденсата.

Влажность воздуха

Относительная влажность воздуха в помещении должна быть в пределах 40–60%. Повышенная влажность может привести к коррозии металлических элементов, а также создать условия для конденсации влаги внутри оптической системы и блока питания.

При повышенной влажности необходимо использовать:

• осушители воздуха;
• вентиляцию с контролем влажности;
• термоконтроллеры в шкафах управления.

Электропитание и заземление

Большинство лазерных станков требует стабильного электропитания, чаще всего однофазное 220 В или трехфазное 380 В в зависимости от мощности оборудования. Необходимые условия:

• стабильное напряжение без скачков;
• отдельная линия питания с автоматическим выключателем;
• обязательное заземление корпуса станка;
• наличие УЗО и стабилизатора напряжения (при необходимости).

Рекомендуется предусмотреть розетки промышленного исполнения с запасом по мощности. Отказ от нормального электропитания может привести к нестабильной работе контроллера, перегоранию блока питания или нестабильному лазерному излучению.

Освещение

Хотя станки часто имеют встроенную подсветку зоны обработки, качественное общее освещение помещения повышает удобство и безопасность работы. Желательно использовать светодиодные светильники с равномерным распределением света, без мерцания и бликов.

При необходимости — локальная подсветка для настройки оптики и наблюдения за деталями.

Пожарная безопасность

Несмотря на то, что лазерная обработка чаще всего является контактно-безопасной, она связана с высокими температурами и может вызвать воспламенение пыли или материала. Поэтому важно соблюдать меры пожарной безопасности:

• наличие огнетушителя класса ABC;
• противопожарные датчики;
• обработка стен и пола негорючими материалами;
• размещение легковоспламеняющихся веществ на безопасном расстоянии.

Также нельзя размещать лазерный станок в помещении с открытым огнем или рядом с источниками высокой температуры.

Поверхность пола и установка оборудования

Пол в помещении должен быть ровным, прочным, нескользким. Допускается бетонная стяжка, плитка, промышленный линолеум или антипылевые покрытия. Важно обеспечить устойчивую установку станка без люфта и вибраций. При необходимости — использовать виброопоры или анкерное крепление к полу.

Также полезно предусмотреть каналы для прокладки кабелей, чтобы избежать их повреждения и не мешать передвижению персонала.

Шум и вибрации

Сам по себе лазерный станок работает достаточно тихо, но сопутствующее оборудование (чиллеры, компрессоры, вытяжки) может создавать значительный шум. Уровень шума не должен превышать 85 дБ, в противном случае потребуется шумоизоляция или средства индивидуальной защиты (наушники, беруши).

Чтобы избежать вибраций:

• используйте изолированные основания для компрессоров;
• не размещайте оборудование рядом с тяжёлым промышленным производством.

Безопасность и доступ

Помещение должно быть ограничено для посторонних лиц. При работе лазера существует риск попадания лазерного излучения вне зоны обработки. Поэтому желательно:

• оборудовать помещение световыми сигналами о включении станка;
• использовать защитные шторки, экраны или кабины;
• исключить попадание прямых и отраженных лучей за пределы рабочей зоны;
• обязательно использовать защитные очки.

Частые ошибки при выборе помещения

Ошибка	Последствия
Установка в сыром подвале	Конденсат, коррозия оптики и электроники
Работа без вытяжки	Загрязнение линз, вред здоровью
Отсутствие стабилизатора	Выход из строя блока питания и электроники
Плохое освещение	Ошибки при юстировке и настройке
Неудобный доступ	Сложности с обслуживанием и ремонтом

Часто задаваемые вопросы

Каковы требования безопасности для лазерного резака?

Станок должен эксплуатироваться только в специально подготовленном помещении с достаточной вентиляцией или подключенной вытяжкой, чтобы удалять дым и продукты горения. Кроме того, оператор обязан использовать средства индивидуальной защиты: специальные очки, перчатки и при необходимости маску.

Нужен ли компрессор для лазерного станка?

Да, он подаёт поток воздуха в зону реза или гравировки, что помогает удалять пыль, стружку и продукты горения с поверхности материала. Его наличие предотвращает воспламенение заготовки, особенно при работе с деревом, фанерой, акрилом и другими горючими материалами.
