5-координатный фрезерный станок с ЧПУ позволяет обрабатывать поверхность под любым углом, улучшая ее качество и сокращая время изготовления. Такая обработка востребована в авиации, медицине, автомобилестроении, изготовлении пресс-форм и других областях, где требуется максимальная точность. В статье подробно разберём, как работает технология, какие преимущества она даёт и где применяется.
Что такое 5-координатная обработка

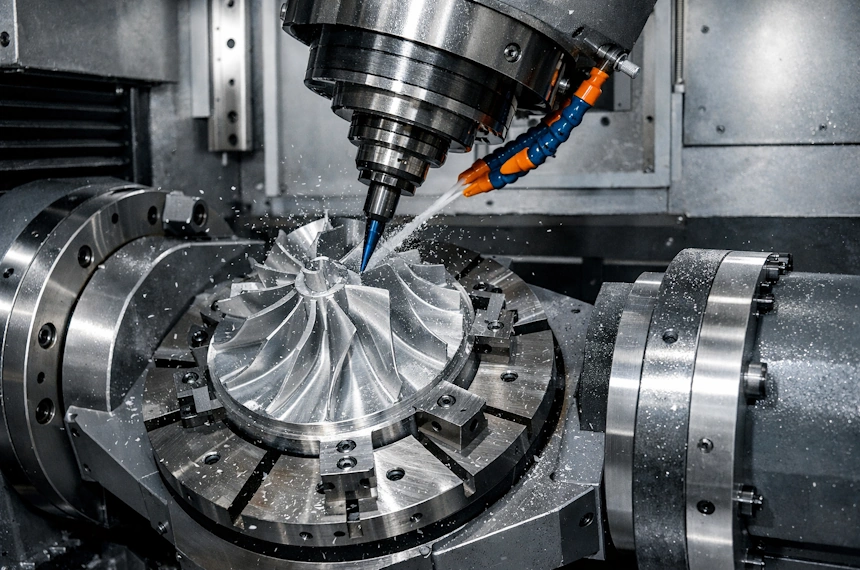

Это технология фрезерования, при которой инструмент или заготовка могут одновременно перемещаться сразу по пяти координатам: трем линейным (X, Y, Z) и двум вращательным (обычно A и B). Такой подход позволяет станку обрабатывать сложные поверхности за один цикл, обеспечивая точность, недоступную для обычных 3-осевых фрезеров. В отличие от стандартной обработки, где деталь нужно постоянно переустанавливать, многокоординатная технология обеспечивает доступ к элементам изделия под любым углом, что особенно важно для изделий сложной геометрии и компонентов, требующих высокой детализации.
5-координатные станки стали неотъемлемой частью современного высокоточного производства, начиная от авиации и заканчивая стоматологией. Они позволяют изготавливать детали с криволинейными поверхностями, глубокими пазами, переменной толщиной стенок и элементами сложной пространственной формы.

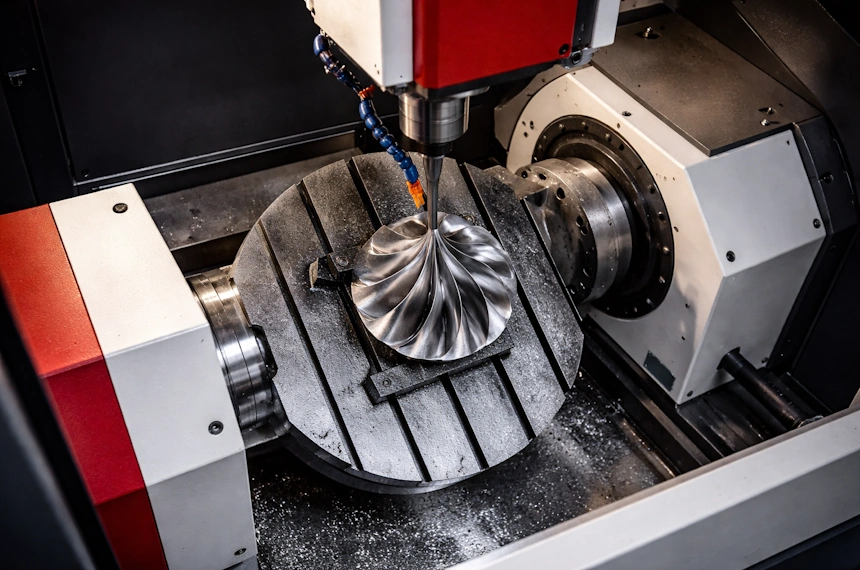

Как работает 5-координатный фрезерный станок
В основе работы 5-координатного станка лежит синхронное управление пятью осями. Система ЧПУ задаёт точную траекторию движения инструмента, учитывая не только линейные перемещения, но и повороты шпинделя или стола. Благодаря этому фреза всегда располагается под оптимальным углом к поверхности детали, что повышает качество обработки и снижает нагрузки на инструмент.
Существует несколько кинематических схем:
- Head-Head (голова-голова): поворачивается шпиндельная головка по двум осям.
- Table-Table (стол-стол): вращаются элементы стола, заготовка движется относительно инструмента.
- Head-Table (голова-стол): часть поворотных осей закреплена на голове, часть — на столе.
Программирование 5-осевых станков выполняется в CAM-системах, которые рассчитывают траекторию движения инструмента с учётом углов наклона. Расчёт постпроцессором является обязательным, так как он переводит математическую модель в конкретные G-коды, корректные для выбранной системы ЧПУ.
Таблица: сравнение 3-, 4- и 5-координатной обработки
| Параметр | 3 оси | 4 оси | 5 осей |
|---|---|---|---|
| Линейные оси | X, Y, Z | X, Y, Z | X, Y, Z |
| Вращательные оси | Нет | A или B | A и B (или A/C) |
| Обработка сложных контуров | Ограничена | Средняя сложность | Максимально возможная |
| Качество поверхности | Среднее | Выше за счет наклона инструмента | Наивысшее |
| Цена оборудования | Средняя | Выше среднего | Высокая |
Преимущества 5-координатной обработки
- Возможность обработки сложных геометрий. Никакой другой тип станков не позволяет создавать изделия с криволинейными переходами, трёхмерными поверхностями, переменными углами и поднутрениями. Это делает технологию незаменимой при изготовлении пресс-форм, лопаток турбин, имплантов и аэрокосмических компонентов.
- Высочайшая точность. Поскольку деталь не требуется переустанавливать, исключаются погрешности, связанные с человеческим фактором. Уменьшается накопленная ошибка позиционирования, что особенно важно при создании деталей с допусками в микронном диапазоне.
- Сокращение времени обработки. Станок выполняет большую часть операции за один установ. Это сокращает время производства, уменьшает риск брака и увеличивает общую производительность.
- Улучшение качества поверхности. Наклон инструмента позволяет обрабатывать поверхность на оптимальном угле атаки, снижая вибрации, а значит, уменьшается шероховатость и повышается качество финишной обработки.
- Меньший износ инструмента. Работа под правильным углом распределяет нагрузки на режущую кромку равномернее, продлевая срок службы инструмента и снижая затраты на расходники.
- Экономия времени на подготовку. Снижается количество вспомогательных операций, а также необходимость в сложных приспособлениях.

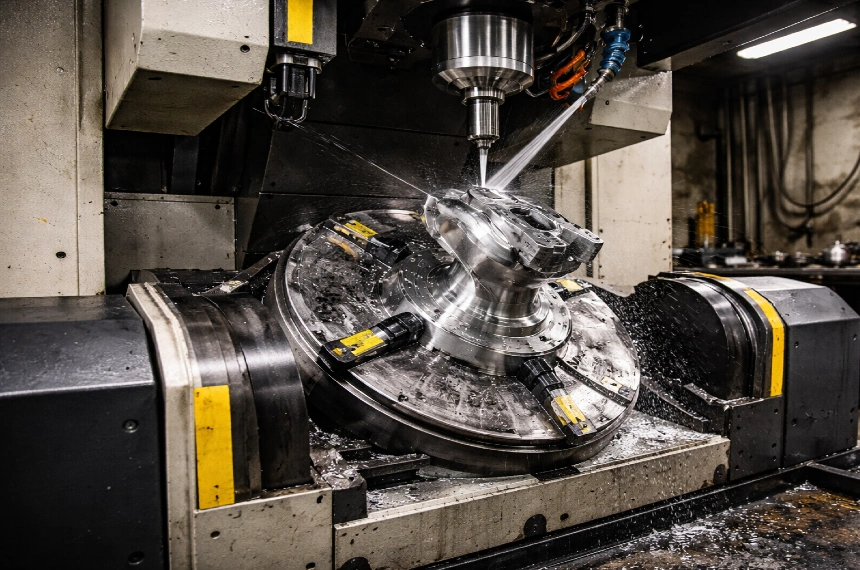

Ограничения 5-координатной обработки
Высокая стоимость оборудования
Качественный 5-осевой фрезер значительно дороже 3-осевого. Это обусловлено сложной механикой, системой ЧПУ, приводами и модульной конструкцией станка.
Сложность программирования
Оператор должен иметь опыт работы с CAM-системами, постпроцессорами, кинематикой станков и особенностями траектории инструмента.
Требовательность к обслуживанию
Сложная конструкция требует регулярной диагностики, настройки приводов, калибровки вращательных осей и контроля точности.
Требования к жесткости конструкции
Многокоординатная обработка предполагает угловые нагрузки, поэтому станок должен быть изготовлен с высокой точностью и иметь значительную массу.
Ограничения по габаритам деталей
Некоторые кинематические схемы плохо подходят для больших изделий, например, при повороте стола заготовка может упираться в корпус.
Области применения 5-координатных станков с ЧПУ
- Авиастроение. Изготовление крыльчаток, лопаток турбин, элементов топливных систем, криволинейных конструкций.
- Автомобилестроение. Прототипирование деталей кузова, изготовление пресс-форм, обработка сложных элементов двигателя.
- Медицина. Титановые имплантаты, стоматологические коронки, хирургические инструменты.
- Изготовление пресс-форм и штампов. Самая востребованная отрасль — сложные матрицы, формующие элементы, гравировка 3D-поверхностей.
- Судостроение и энергетика. Рабочие колёса, детали насосов и турбин, элементы силовых установок.
- Высокоточная микрообработка. Ювелирные изделия, компоненты электроники, детали сложной геометрии.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Это метод фрезерования, при котором инструмент или заготовка могут одновременно двигаться по пяти осям, обеспечивая полный доступ к труднодоступным поверхностям. В отличие от 3-осевой обработки, где используется только линейное перемещение по X, Y и Z, здесь добавляются два поворотных канала, позволяющих работать под углом. 4-осевая схема предоставляет лишь один поворот.
Такие станки подходят для производства лопаток турбин, импеллеров, крыльчаток и других форм с глубокими изгибами и поднутрениями. Они широко используются для создания корпусов и элементов аэрокосмических систем, где требуется максимальная точность. Также оборудование позволяет изготавливать медицинские импланты сложной формы.
Она позволяет создавать сложные поверхности и поднутрения, которые недоступны на 3- и 4-осевых станках. Благодаря оптимальному позиционированию инструмента уменьшается риск вибраций и повышается качество поверхности. Использование 5 осей сокращает время производства.
