В производстве и автоматизированной обработке материалов одним из ключевых параметров, напрямую влияющих на качество работы оборудования, является точность позиционирования. Особенно важна точность для станков с ЧПУ, где малейшие отклонения могут повлиять на весь производственный процесс. В статье мы подробно разберём, что такое точность позиционирования, почему она так важна в ЧПУ-станках, и как её можно повысить.
Что такое точность позиционирования
Точность позиционирования — это величина отклонения фактического положения рабочей части станка от заданной координаты. Проще говоря, это способность станка с ЧПУ точно перемещать инструмент или обработку в заданную точку, следуя траектории с минимальной погрешностью.
Различают два основных показателя:
- Абсолютная точность позиционирования: насколько далеко фактическая позиция отклоняется от заданной при первом перемещении.
- Повторяемость: насколько одинаково станок может вернуться в одну и ту же точку после нескольких повторных перемещений.
Чем ниже значение погрешности — тем выше точность. Для большинства задач важно учитывать оба параметра: абсолютную точность и повторяемость.
Почему точность важна в станках с ЧПУ
- Соблюдение геометрии изделия. Даже небольшое отклонение приводит к несоответствию размеров и формы.
- Повторяемость в серийном производстве. Детали из одной партии должны быть идентичными.
- Многопроходная обработка. При смене инструмента или повторной обработке станок должен возвращаться точно в ту же точку.
- Работа с мелкими деталями. В ювелирной, медицинской или электронной промышленности даже десятые доли миллиметра имеют значение.
- Снижение брака и издержек. Высокая точность позволяет избегать ошибок, доработок и потерь.
От чего зависит точность позиционирования
Тип привода
Один из главных факторов точности — это тип привода, обеспечивающий перемещение по осям.
- Шаговые двигатели работают по принципу деления перемещения на фиксированные шаги. Они достаточно точны при малых нагрузках, но склонны к пропускам шагов при перегрузке, что снижает точность.
- Серводвигатели обеспечивают более высокую точность, поскольку работают с обратной связью.
Механизм передачи движения
То, как вращение двигателя передаётся рабочим осям, напрямую влияет на точность:
- Шарико-винтовая передача (ШВП): самый точный вариант. Минимизирует люфты и обеспечивает стабильную подачу.
- Зубчатая рейка: позволяет достичь высоких скоростей, но имеет меньшую точность, особенно при износе.
- Ременная передача: может растягиваться, давая люфт.
Направляющие и жёсткость конструкции
Если платформа перемещения неустойчива, даже самый точный двигатель не обеспечит точного результата.
- Линейные рельсовые направляющие обеспечивают точное и плавное перемещение с минимальным трением и зазорами.
- Круглые направляющие дешевле, но менее точны и быстрее изнашиваются.
- Жёсткость конструкции играет огромную роль. Слабая или вибрирующая рама даёт микросмещения, которые приводят к ошибкам в обработке.
Контроллер и программное обеспечение
Точность обработки напрямую зависит от качества обработки команд системой управления:
- Современные ЧПУ-контроллеры обеспечивают более точную интерпретацию траекторий и плавные переходы между координатами.
- ПО также отвечает за коррекцию ускорений, компенсацию люфта и других динамических погрешностей.
Люфты и зазоры в механике
Даже небольшие зазоры между подвижными элементами могут «съедать» точность:
- Люфт в направляющих, ШВП или ремнях приводит к смещению координат при смене направления.
- Со временем износ деталей увеличивает зазоры, особенно при интенсивной эксплуатации без обслуживания.
Условия эксплуатации
На точность влияет и внешняя среда, в которой работает станок:
- Температурные колебания вызывают тепловое расширение деталей, особенно металлических.
- Пыль, стружка и загрязнения в направляющих или на оптике мешают точной работе.
- Вибрации от соседнего оборудования или неустойчивый пол также могут стать причиной микросмещения.
Качество сборки и калибровка
Даже если станок сделан из качественных комплектующих, неправильная сборка может свести всё преимущество к нулю.
- Неправильно выставленные направляющие или перекошенная конструкция создают постоянную погрешность.
- Отсутствие юстировки после установки станка также приводит к неточностям (Лазерные ЧПУ станки).
Таблица с факторами, влияющими на точность позиционирования станков с ЧПУ
| Фактор | Как влияет на точность | Способ улучшения |
|---|---|---|
| Конструкция станка | Жесткость рамы снижает вибрации | Выбор станков с литой или усиленной рамой |
| Направляющие и приводы | Люфт и износ снижают точность | Использование качественных ШВП и линейных направляющих с высоким классом точности. Регулярное ТО |
| Система ЧПУ и электроника | Ошибки управления влияют на позиционирование | Регулярная калибровка и обновление ПО |
Как проверить точность позиционирования
- Шаблоны и тестовые заготовки: визуальное и физическое сравнение геометрии.
- Линейка или микрометр: простой способ проверить фактическое перемещение осей.
- Программные тесты: встроенные циклы на некоторых контроллерах позволяют оценить точность.
Регулярная проверка позволяет выявить отклонения до того, как они станут причиной брака.
Как повысить точность позиционирования
Регулировка на точность
Это точная настройка положения всех узлов станка относительно координатной системы.
Что делается:
- Проверка и корректировка прямолинейности и перпендикулярности осей
- Выравнивание направляющих
- Устранение перекосов в раме и портале
Результат:
- Устранение геометрических искажений, точное попадание в координаты при обработке.
Устранение люфта
- Подтянуть или заменить ремни
- Отрегулировать ШВП
- Установить преднатяг на направляющие
- Проверить подшипники и гайки
Результат:
- Меньше смещений при смене направления, стабильная траектория инструмента.

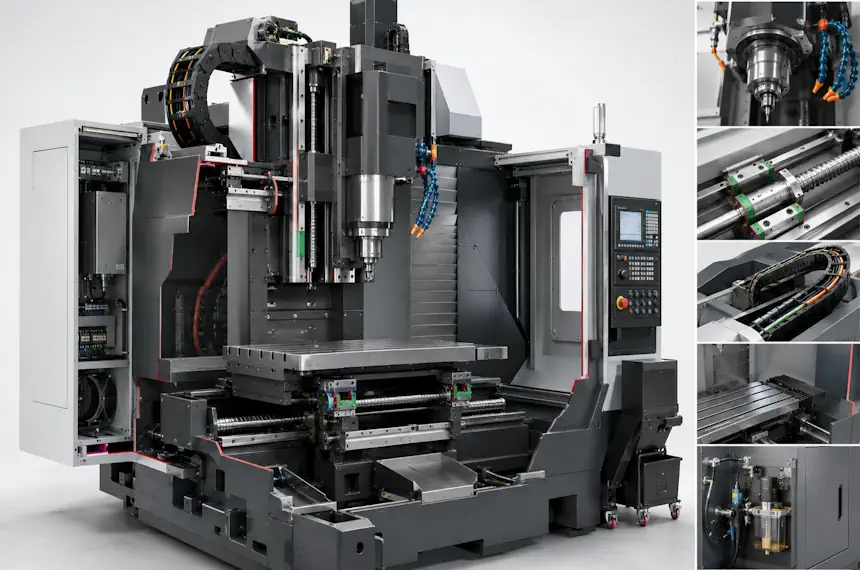

Улучшение конструкции станка
Что можно сделать:
- Усилить основание или установить станок на виброизолированные опоры
- Добавить распорки, жёсткие соединения, чтобы исключить деформации
- Устранить люфты в креплениях
Результат:
- Уменьшение вибраций, отклонений и микросмещений при резке или фрезеровке.
Обновление или настройка ЧПУ-контроллера
Что важно:
- Убедитесь, что контроллер поддерживает компенсацию люфта и ускорений
- Проверьте правильность настроек ускорения
- Обновите прошивку, если доступна новая версия
- Проверьте таблицы шагов, чтобы соответствовали механике
Результат:
- Более плавное и точное перемещение, отсутствие ошибок при пересчёте координат.

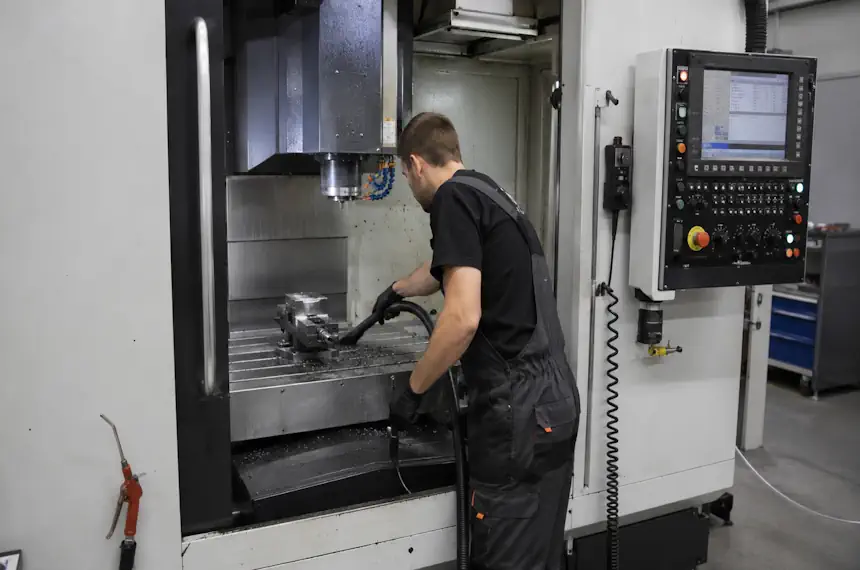

Чистка и техническое обслуживание
Необходимые действия:
- Очистка направляющих и винтов от пыли, смолы, стружки
- Смазка подвижных узлов по графику
- Проверка состояния подшипников, втулок, линейных рельсов
- Удаление налипшей грязи с линз и зеркал (для лазерных станков)
Результат:
- Плавное перемещение без скачков и залипаний, равномерная работа по всей траектории.
Если вам необходимо обеспечить стабильную и высокую точность — специалисты AllReady помогут с настройкой, обслуживанием и модернизацией оборудования любой сложности.
