Перегрев сопла — одна из распространенных проблем при эксплуатации лазерного оборудования. Многие операторы сталкиваются с ситуацией, когда сопло становится слишком горячим, на поверхности появляются следы перегрева, а качество резки заметно ухудшается. В статье подробно разберем, какие основные причины перегрева сопла, как их устранить, и в каких случаях необходимо менять сопло.

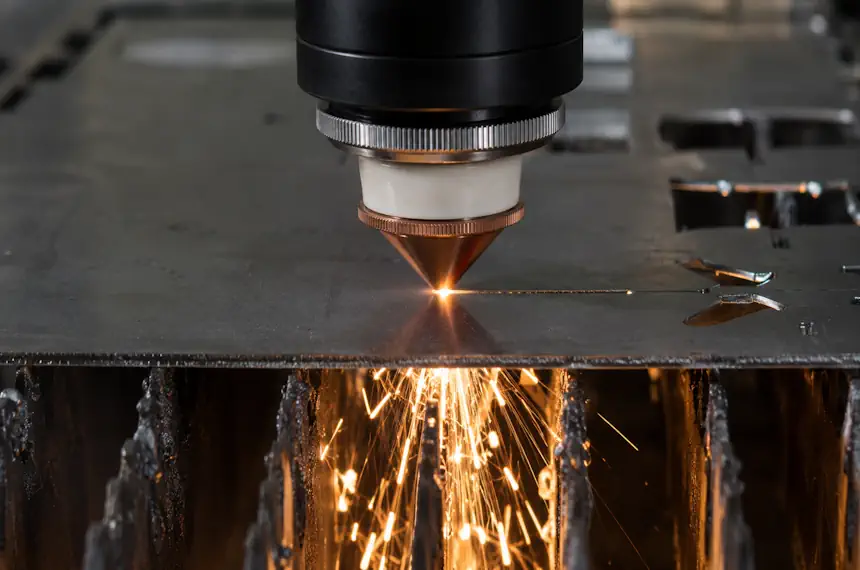

Почему греется сопло на лазерном станке
Сопло лазерной головы находится непосредственно в зоне прохождения луча и подачи воздуха. Во время работы оно неизбежно нагревается, но умеренный нагрев считается нормой. Если сопло становится настолько горячим, что его трудно коснуться после короткой работы, это уже признак отклонения.
Основная причина заключается в том, что часть энергии лазерного луча начинает попадать на стенки сопла. В нормальном режиме луч должен проходить строго по центру отверстия и не касаться металла. Если луч смещен, энергия поглощается соплом, металл быстро нагревается, а температура может достигать значений, при которых появляется изменение цвета и деформация.
Дополнительный нагрев возникает из-за отражения излучения от материала. Особенно это заметно при резке акрила, фанеры, пластика и металлизированных поверхностей. Если фокус выбран неправильно, часть энергии возвращается обратно и дополнительно нагревает сопло.
Основные причины перегрева сопла
- Неправильная юстировка лазерного луча. Самая частая причина — нарушение юстировки. Если луч проходит не по центру сопла, он частично касается его стенок. Даже небольшое отклонение приводит к накоплению тепла. Смещение может возникнуть после замены зеркал, линзы, сопла или после вибраций оборудования.
- Загрязнение сопла. На внутренней поверхности сопла может накапливаться нагар, смола, пыль и остатки материала. Эти загрязнения частично перекрывают отверстие, ухудшают поток воздуха и становятся дополнительным источником нагрева.
- Повреждение оптики. Если фокусирующая линза загрязнена или повреждена, луч теряет правильную форму. Вместо ровного пятна образуется рассеянный поток, часть которого попадает на сопло. Даже небольшая трещина или загрязнение линзы может вызвать сильный перегрев. То же самое касается защитного стекла.
- Недостаточный расход или давление газа. Газ отводит тепло от сопла. Если расход газа меньше необходимого, сопло перестает эффективно охлаждаться. Кроме того, при малом расходе брызги расплавленного металла не выдуваются из зоны реза, а оседают на сопле.
- Неисправность чиллера. Если чиллер не справляется, охлаждающая жидкость нагревается, и тепло отводится хуже.
- Неправильная фокусировка. Фокусное расстояние луча должно быть точно настроено под конкретную задачу. Если точка фокуса смещена слишком высоко (над поверхностью материала), луч рассеивается, часть энергии отражается от детали и попадает на стенки сопла. Если фокус слишком глубоко в материале — расплав поднимается вверх и заливает сопло.

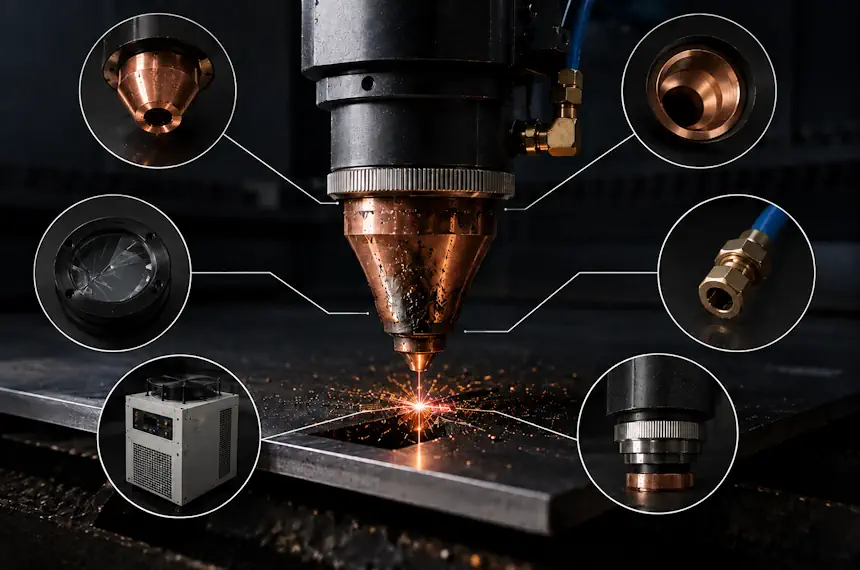

Как определить причину перегрева
Визуальный осмотр сопла
Первый этап диагностики — обычный осмотр. Даже без сложных приборов можно заметить признаки, указывающие на перегрев. Если сопло изменило цвет, потемнело, покрылось налетом или на его поверхности появились следы нагара, это говорит о длительном воздействии высокой температуры.
Особое внимание стоит обратить на отверстие сопла. Оно должно быть ровным, без деформаций и наплавлений. Если отверстие стало овальным, появились сколы или неровности, это может говорить о перегреве вследствие контакта с отраженным излучением или брызгами расплавленного материала.
Проверка состояния линзы и оптики
Одна из распространенных причин перегрева сопла — загрязненная или поврежденная оптика. Если фокусирующая линза загрязнена, лазерный луч частично рассеивается и энергия распределяется неправильно. В результате часть тепла концентрируется в районе сопла.
Для проверки нужно снять защитные элементы головки и осмотреть линзу. Если на поверхности есть пыль, следы копоти, жирные пятна или микротрещины, оптика требует очистки или замены. Даже небольшое загрязнение может значительно повысить температуру режущего узла.

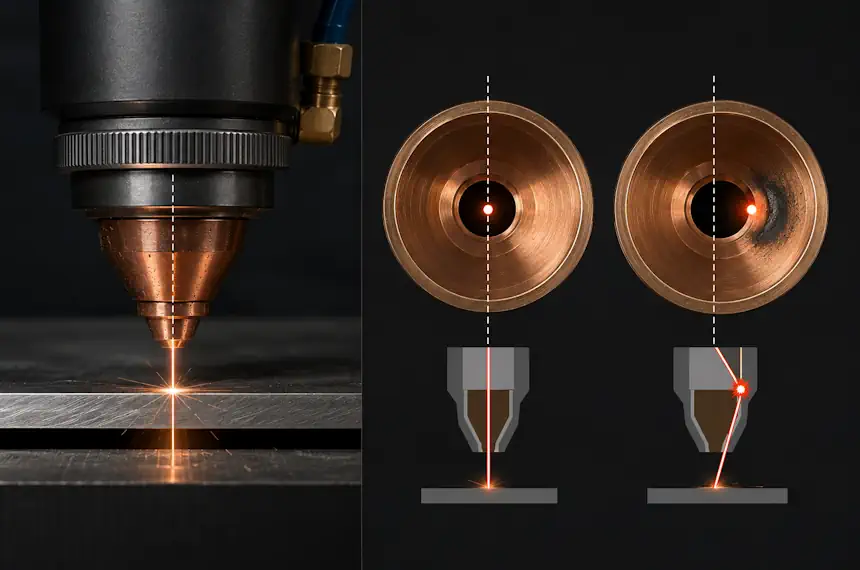

Контроль центровки лазерного луча
Неправильная центровка — еще одна частая причина. Луч должен проходить строго по центру сопла. Если он смещен, часть излучения попадает на внутренние стенки, нагревая металл.
Для диагностики выполняют тест центровки. На выход сопла устанавливают термоленту или специальную контрольную пластину, после чего дают короткий импульс. По отпечатку видно, где проходит луч. Если след смещен от центра, требуется регулировка зеркал или настройка головки.
Анализ режима резки
Иногда сопло перегревается не из-за поломки, а из-за неправильных параметров работы. Если мощность слишком высокая, а скорость низкая, материал перегревается, и часть тепла передается соплу. Это особенно заметно при резке толстых листов металла или при длительной непрерывной работе.
Проверка подачи вспомогательного газа
Газ играет важную роль в охлаждении зоны реза. Если поток слабый или нестабильный, сопло будет нагреваться даже при правильных параметрах резки.

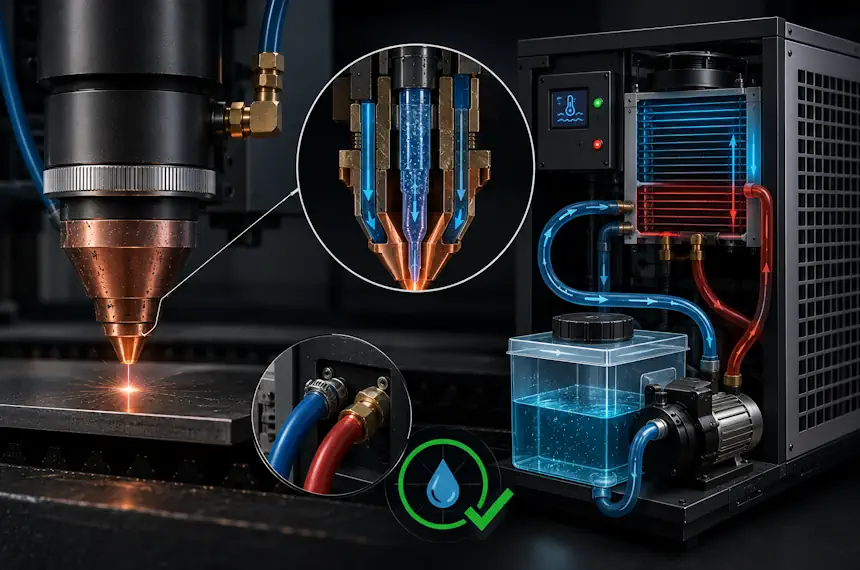

Осмотр системы охлаждения
При сильном нагреве сопла нужно проверить всю систему охлаждения станка. Особенно это касается оборудования с жидкостным охлаждением. Если температура охлаждающей жидкости выше нормы, тепло от лазерной головы отводится хуже. Диагностика включает: измерение температуры воды, проверку работы чиллера, контроль уровня жидкости, осмотр трубок на наличие засоров, проверку циркуляции.
Проверка на механическое повреждение
Сопло может перегреваться после случайного удара о материал. Если головка задела лист, сопло деформируется, нарушается симметрия потока газа и изменяется распределение температуры. Осмотрите: края сопла, резьбовое соединение, внутреннюю поверхность, расстояние до материала. Даже незначительная вмятина способна ухудшить продувку и увеличить локальный нагрев.
Что происходит при перегреве сопла
- Ухудшение качества реза. Кромка становится неровной, увеличивается количество нагара, появляются недорезы.
- Деформация сопла. При постоянном нагреве отверстие может расширяться или менять форму. Это нарушает направление воздушного потока.
- Повреждение линзы. Нагретое сопло создает дополнительный тепловой поток, который передается вверх. Это ускоряет загрязнение и разрушение линзы.
- Снижение мощности. При отражении луча часть энергии теряется, и эффективность обработки падает.
В тяжелых случаях происходит перегрев всей лазерной головы.

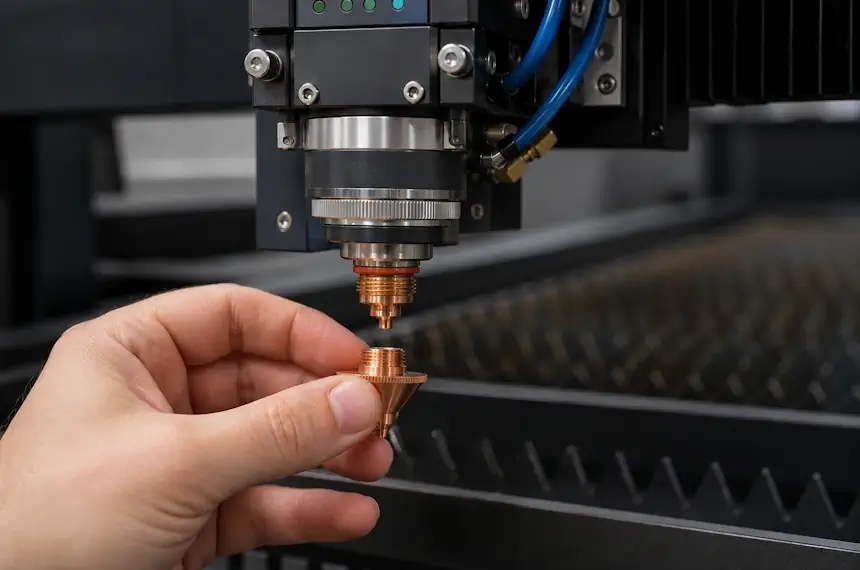

Когда нужно менять сопло
Сопло относится к расходным элементам. Даже при аккуратной эксплуатации оно постепенно изнашивается. Менять сопло необходимо в следующих случаях:
- отверстие деформировано;
- появились следы оплавления;
- металл потемнел;
- внутренняя поверхность повреждена;
- после чистки проблема остается;
- ухудшилось качество резки;
- луч невозможно отцентрировать.
Если сопло повреждено механически или долго работало в перегретом состоянии, дальнейшее использование может привести к поломке оптики.
Таблица с причинами перегрева сопла и способами их устранения
| Причина | Признаки | Решение |
|---|---|---|
| Смещение луча | Сильный нагрев, ухудшение реза | Центровка луча |
| Загрязнение сопла | Нагар, черный налет | Очистка сопла |
| Повреждение линзы | Потеря мощности | Замена линзы |
| Слабый воздух | Подгорание материала | Проверка компрессора |
| Высокая мощность | Перегрев головы | Настройка параметров |
| Износ сопла | Деформация отверстия | Замена сопла |
| Неправильный фокус | Подгорание кромки | Коррекция фокуса |
Не можете самостоятельно устранить причину перегрева сопла? У нас есть сервисный центр. Инженеры приедут на ваше производство, проведут диагностику и устранят проблему. Также вы можете заказать у нас комплектующие к лазерным станкам, в том числе сопла.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Сопло может нагреваться из-за неправильной центровки лазерного луча, загрязненной оптики, слабой подачи вспомогательного газа или неверно выставленных параметров резки. Также причиной может стать износ самого сопла или проблемы с системой охлаждения станка.
Да, незначительный нагрев считается нормальным. Во время работы сопло находится рядом с зоной термического воздействия, поэтому оно может становиться теплым. Опасным считается сильный нагрев, когда сопло раскаляется, меняет цвет или влияет на качество реза.
О перегреве обычно говорят такие признаки: потемнение поверхности сопла, появление нагара, нестабильный рез, сильный подгар материала, увеличение количества искр и деформация кромки. Иногда перегрев сопровождается резким снижением качества обработки.
Да, загрязненная линза часто становится причиной перегрева. Если луч проходит через загрязненную оптику, часть энергии рассеивается и нагревает элементы режущей головы, включая сопло.
Не всегда. Сначала нужно определить причину. Иногда достаточно очистить сопло, проверить центровку луча или настроить параметры резки. Замена требуется только при механическом повреждении, деформации или сильном износе.
