Качественная обработка на станках с ЧПУ зависит не только от настроек оборудования, но и от того, насколько надежно заготовка закреплена на рабочем столе. Неправильная фиксация материала может привести к смещению, браку и даже повреждению оборудования. В этой статье подробно рассмотрим, как закрепить материал на станке, какие ошибки чаще всего встречаются, и как материал влияет на выбор метода фиксации.
Зачем нужна фиксация материала
- Обеспечение точности обработки. Без фиксации материала даже минимальное смещение заготовки приводит к искажению рисунка, неправильной резке или недочетам на изделии.
- Предотвращение вибраций. При работе лазерного станка возможны колебания стола или материала. Хорошая фиксация исключает дрожание, которое снижает качество резки и увеличивает риск брака.
- Защита от деформации. Некоторые материалы, особенно гибкие или тонкие, могут изгибаться под воздействием температуры и давления. Надежная фиксация сохраняет форму заготовки, обеспечивая чистый рез и ровные линии гравировки.
- Повышение производительности. Правильное закрепление позволяет обрабатывать материал быстрее, без необходимости повторной корректировки.
- Снижение риска повреждения оборудования. Смещение заготовки может привести к столкновению лазерной головки с материалом, из-за чего может повредиться механика станка и лазерная головка.

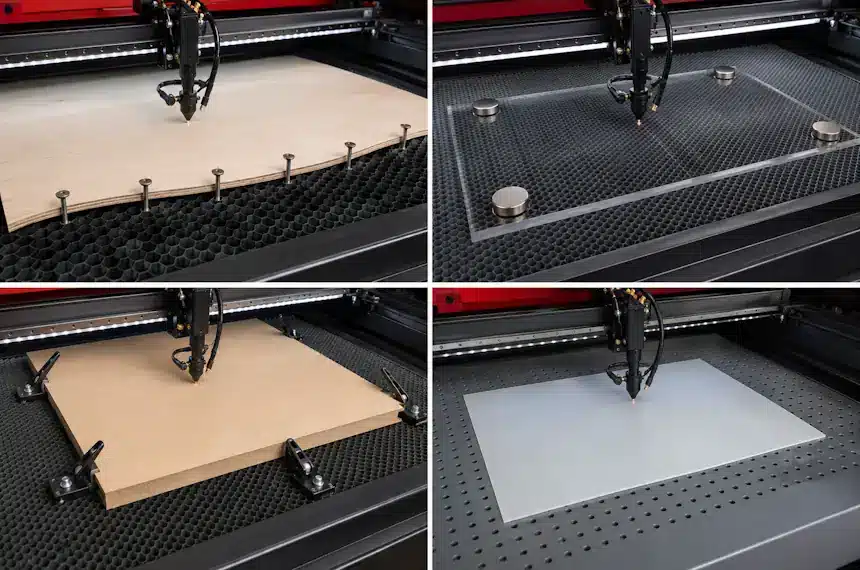

Методы фиксации материала на CO2 лазере
Механические зажимы
Описание метода
Механические зажимы — один из самых распространенных способов закрепления заготовок на рабочем столе. Они удерживают материал с помощью давления, обеспечивая надежную фиксацию даже при высокой скорости обработки.
Преимущества
- Высокая надежность.
- Простота установки и регулировки.
- Подходит для большинства твердых материалов.
Недостатки
- Возможны царапины на мягких материалах.
- Не подходят для очень тонких или гибких заготовок без подложки.
Двусторонний скотч
Описание метода
Используется для фиксации тонких и плоских материалов (бумаги, кожи) на рабочем столе лазерного станка. Материал наклеивается на скотч, закреплённый на рабочей поверхности, что предотвращает его смещение во время резки или гравировки.
Преимущества
- Простота и доступность. Скотч легко найти и использовать.
- Надёжная фиксация мелких деталей.
- Быстрая подготовка. Не нужно долго настраивать зажимы или вакуумный стол — достаточно наклеить полоску скотча.
Недостатки
- Ограниченная прочность. Для тяжёлых или больших заготовок двусторонний скотч не подходит.
- Следы клея. На некоторых материалах после обработки остаётся клейкий слой, который требует дополнительной очистки.
- Не подходит для высоких температур.
Прихваты и струбцины
Описание метода
Это приспособления, которые прижимают заготовку к столу станка. Их основная задача — удерживать материал в неподвижном положении во время резки или гравировки, исключая смещение из-за вибрации, давления воздуха или движения механики.
Преимущества
- Надёжная фиксация. Обеспечивают плотное прижатие материала.
- Долговечность. Прихваты и струбцины служат долго, не требуют частой замены.
- Регулируемая сила зажима. Можно настроить давление, чтобы не повредить хрупкий материал.
Недостатки
- Ограничение рабочей зоны. Прихваты занимают место на столе и могут перекрывать часть области резки.
- Опасность повреждения материала. При чрезмерном усилии зажима возможны вмятины или сколы.
- Сложность работы с мелкими деталями.
Магниты
Описание метода
Магниты применяются для фиксации тонких материалов к металлическому столу. Они удерживают материал за счёт магнитного поля и предотвращают его смещение во время резки или гравировки.
Преимущества
- Простота использования. Магниты легко устанавливаются и снимаются.
- Компактность. Магниты занимают минимум места на рабочей поверхности.
- Аккуратность. На заготовке не остаётся следов, клея или повреждений от зажима.
Недостатки
- Ограничение по материалам.
- Ограниченная сила удержания. Для массивных или толстых заготовок магниты могут быть недостаточно надёжными.
Призмы
Описание метода
Устанавливаются на столе станка для закрепления цилиндрических или изогнутых заготовок.
Преимущества
- Защита стола. Лазерный луч не повреждает рабочую поверхность.
- Долговечность. Металлические призмы выдерживают многократные циклы обработки.
Недостатки
- Ограничения для мелких деталей.
- Стоимость. Комплект качественных металлических призм стоит дороже, чем, например, использование скотча.
Рамки и держатели для гибких материалов
Описание метода
Рамки натягивают ткань, кожу или фетр, фиксируя материал и предотвращая его сминание во время резки или гравировки.
Преимущества
- Равномерное натяжение материала.
- Исключает перекосы и смятие.
- Подходит для деликатных и гибких заготовок.
Недостатки
- Требует индивидуальной подгонки под размер заготовки
- Иногда ограничивает рабочую площадь
- Подходят только для гравировки, так как при резке материала под натяжением он будет сжиматься.

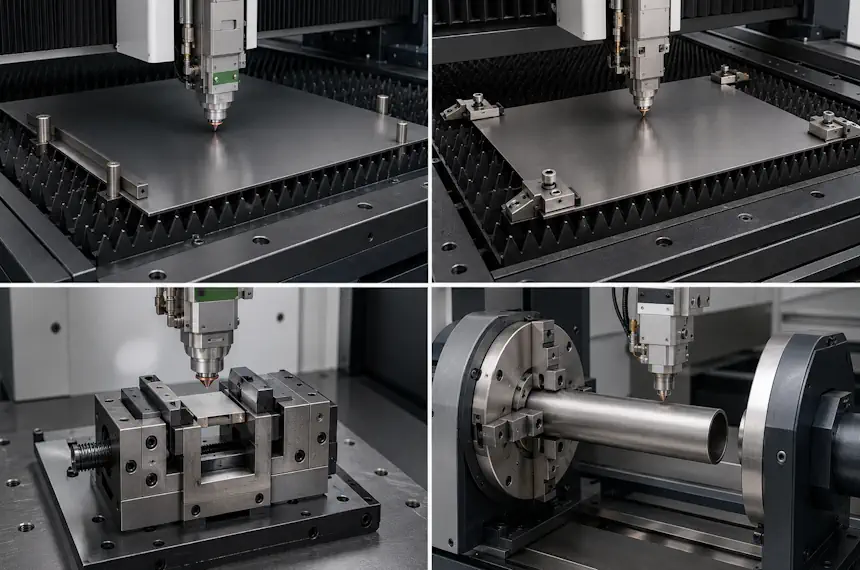

Методы фиксации материала на волоконном лазере
Фиксирующий стол
Описание метода
Фиксирует тонкий металл, который может вибрировать при выдувании вспомогательного газа. Его основная задача — удержание металлических листов или деталей в стабильном положении во время резки или гравировки.
Преимущества
- Надёжная фиксация. Даже при работе с массивными или тонкими листами металла заготовка остаётся неподвижной.
- Повышение качества обработки. Снижается риск появления дефектов на кромках из-за вибраций или неровностей.
Недостатки
- Стоимость. Станки с фиксирующими столами стоят дороже стандартных решений.
- Не всегда подходит для мелких заготовок.
Вакуумные присоски
Описание метода
В некоторых системах используются вакуумные присоски, которые плотно прижимают лист металла к столу. Они должны располагаться там, где лазер либо не будет проходить, либо будет не насквозь, поэтому нужно подгонять и проверять каждый макет.
Преимущества
- Деликатная фиксация. Материал удерживается без царапин, вмятин и механических деформаций.
- Высокая точность. Отсутствие смещений гарантирует стабильное качество резки и гравировки.
Недостатки
- Ограничения по поверхности. Эффективно работают только с гладкими и герметичными материалами.
- Не подходит для очень маленьких деталей.
- Необходимость обслуживания.
Особенности фиксации разных материалов
Каждый материал требует индивидуального подхода:
- Металлы. Требуют надежной фиксации магнитами. Тонкие листы нужно подкладывать под жесткую основу, чтобы избежать вибраций.
- Дерево и фанера. Используются зажимы. Важно избегать давления, которое может повредить мягкую поверхность.
- Пластики и акрил. Липкие ленты или мягкие прокладки предотвращают появление царапин. Важно контролировать температуру обработки, чтобы материал не деформировался.
- Ткани и кожа. Натяжение через рамки или держатели предотвращает смятие и перекос узоров. Для плотных тканей используют дополнительные зажимы по краям.
Ошибки при фиксации материалов
| Ошибка | Причины | Последствия | Рекомендации |
|---|---|---|---|
| Недостаточная фиксация | Материал сдвигается из-за вибрации или скорости обработки | Смещение контура, брак, необходимость повторной обработки | Использовать зажимы, вакуумный стол или рамку, проверить положение перед запуском |
| Чрезмерное давление | Сильное зажатие тисками или рамкой | Деформация, трещины, царапины | Подобрать оптимальное давление, использовать мягкие прокладки |
| Неподходящий метод фиксации | Магниты для немагнитного металла или липкая лента для тяжёлых листов | Смещение, невозможность закрепить материал | Выбирать метод под тип и толщину материала |
| Игнорирование формы заготовки | Неровная поверхность или многослойный материал | Деформация, неравномерная резка | Использовать корректирующие подложки, комбинированную фиксацию |
Как проверить правильность фиксации
- Визуальный контроль. Проверьте отсутствие люфта и перекосов. Убедитесь, что материал полностью лежит на рабочем столе или подложке.
- Пробный ход. Выполните движение лазерной головки по контуру без включения лазера. Убедитесь, что заготовка не смещается и не деформируется.
- Контроль контакта заготовки с фиксирующими элементами. Зажимы, рамки и магнитные элементы должны надежно удерживать материал, но не давить чрезмерно.
- Тест обработки небольшого участка. На крупных или дорогих заготовках рекомендуется сначала обработать пробную область.
Не уверены, как правильно зафиксировать материал на лазерном станке? Наши специалисты помогут подобрать оптимальный способ именно для вашей заготовки, расскажут о тонкостях работы с разными материалами и дадут полезные советы для безопасной и точной обработки.
Пока оценок нет
Загрузка...Да, он обеспечивает плотное прилегание заготовки и предотвращает её смещение во время резки или гравировки. Такой метод особенно удобен при работе с небольшими деталями и тонкими листами материала. Однако при фиксации крупных или тяжёлых заготовок скотч может оказаться недостаточно надёжным.
Фиксация материала на лазерном станке необходима для того, чтобы заготовка не смещалась во время работы и сохранялась высокая точность обработки. Даже минимальное движение может привести к браку, смещению линий реза или искажению рисунка при гравировке. Правильное закрепление помогает получить ровные края и избежать дефектов на поверхности.
Использование прихватов и струбцин для фиксации материала на лазерном станке обеспечивает надёжное удержание заготовки даже при длительной резке или гравировке. Эти элементы позволяют закреплять материалы разной толщины и формы, что делает метод универсальным.
