Блок высокого напряжения — один из ключевых компонентов лазерного станка, обеспечивающий запуск лазерной трубки и стабильную работу оборудования. Со временем он может выйти из строя или перестать соответствовать требованиям конкретной задачи. В статье расскажем, когда нужно менять блок розжига лазерной трубки, как выбрать подходящую модель и пошагово опишем процесс её замены.
Когда нужно менять блок питания
- Лазер не запускается. Если при включении станка трубка не излучает свет, а вентиляторы и механика работают, проблема может быть в блоке питания.
- Потеря мощности луча. Даже при правильно выставленных настройках и чистой оптике луч становится слабым, резка хуже, гравировка неглубокая. Это признак деградации выходного напряжения блока.
- Запах гари или перегрев. Наличие запаха, перегрева корпуса, треска или искрения — повод немедленно отключить питание и проверить блок.
- Переход на другую мощность. При замене трубки на более мощную (например, с 60 Вт на 100 Вт) требуется соответствующий по характеристикам блок питания.
Мы можем увеличить мощность лазерного станка под ваши задачи. При покупке оборудования вы сможете сразу заменить стандартную лазерную трубку на более мощную: для быстрой резки, глубокой гравировки и увеличения производительности. Мы подбираем мощность с умом — без перегруза конструкции.

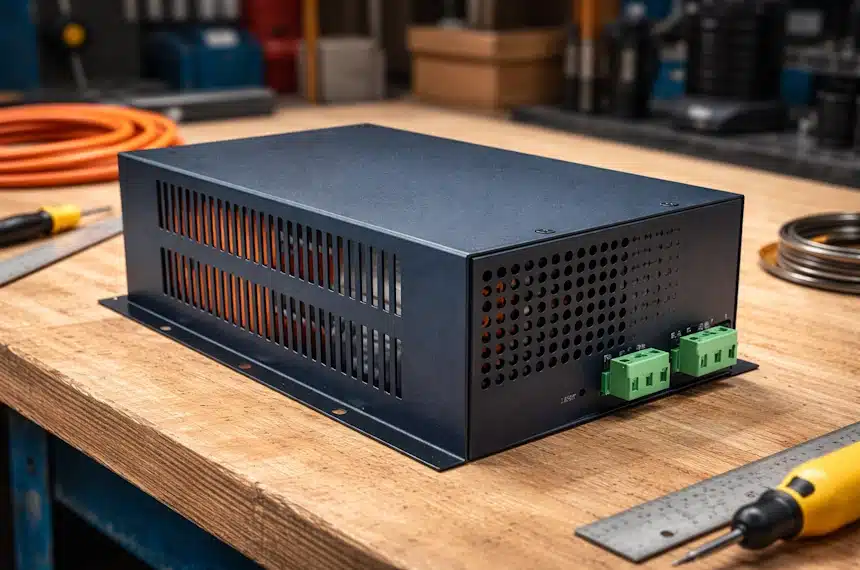

Как выбрать новый блок питания
Чтобы выбрать подходящий блок, необходимо учитывать несколько ключевых параметров:
Совместимость с лазерной трубкой
Блок должен соответствовать по напряжению и мощности. Например:
- Для трубки Reci W4 100-130 блок питания HY-W120, Reci Dy13
Тип сигнала управления
Существуют блоки с поддержкой:
- TTL: логический сигнал 0/5 В
- PWM: широтно-импульсная модуляция
- Аналог: регулировка мощности по напряжению (0–5 В)
Контроллер станка должен быть совместим с блоком питания по типу сигнала.
Пошаговая инструкция по замене блока питания
Шаг 1. Подготовка инструментов и оборудования
Перед заменой соберите всё необходимое:
- Новый высоковольтный блок, подходящий по мощности и сигналу управления
- Отвёртки (крестовая и плоская)
- Плоскогубцы с изоляцией
- Мультиметр (для проверки соединений)
- Термоусадочная трубка или изолента
- Фотоаппарат или смартфон: для фиксации текущих соединений
- При необходимости: монтажный нож, хомуты, герметик для высоковольтных соединений

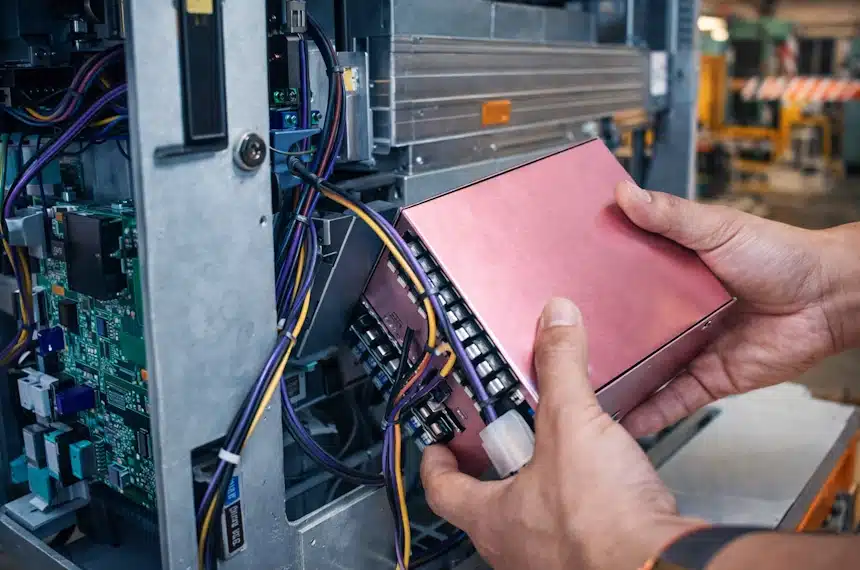

Шаг 2. Отключение питания и подготовка станка
- Полностью отключите станок от электросети
- Убедитесь, что индикаторы на панели управления погасли
- Подождите 5–10 минут. Это необходимо, чтобы конденсаторы внутри блока питания разрядились
- Снимите боковую или нижнюю крышку корпуса станка, обеспечив доступ к блоку питания
- Сделайте фото всех текущих подключений — особенно управляющих и высоковольтных проводов
Шаг 3. Демонтаж старого блока питания
1. Аккуратно отсоедините все разъёмы:
- Высоковольтный провод (толстый кабель, идущий к аноду лазерной трубки)
- Питание (обычно обозначено как L, N и G)
- Управляющие линии (IN, 5V, GND, TTL/PWM)
2. Отверните винты, крепящие блок питания к корпусу.
3. Осторожно извлеките блок, стараясь не повредить кабели и соседние компоненты.

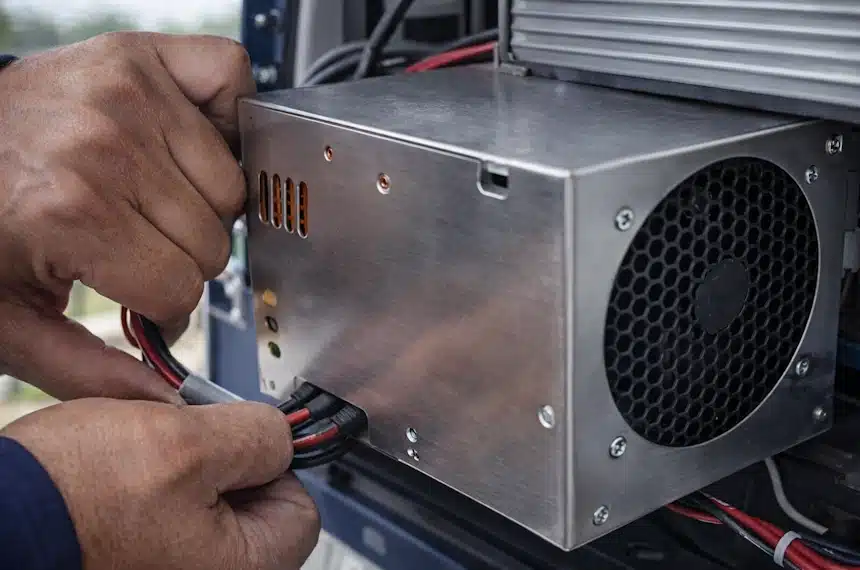

Шаг 4. Сравнение параметров и подготовка нового блока
Перед установкой убедитесь:
- Новый блок подходит по выходному напряжению (например, 20–25 кВ для трубки 100 Вт).
- Поддерживает аналоговое, TTL или PWM-управление (в зависимости от вашего контроллера).
- Разъёмы совпадают по расположению и типу подключения.
- Высоковольтный провод имеет достаточную длину и качественную изоляцию.
Если разъёмы несовместимы, можно использовать переходники или переделать кабель с соблюдением стандартов безопасности.
Шаг 5. Установка нового блока питания
Установите блок розжига лазерной трубки на штатное место и закрепите его винтами или болтами. Подключите провода в следующем порядке:
Высоковольтный кабель
- Подключается к аноду лазерной трубки.
- Обязательно: термоусадочная трубка + герметик или термопаста для изоляции, высоковольтная изолента
- Не допускается свободное расположение. Кабель должен быть закреплён и отведён от металлических частей.
Силовое питание
- Обычно клеммы обозначаются как L (фаза), N (ноль) и G (заземление).
- Используйте провода подходящего сечения (не менее 1.0–1.5 мм²).
- Обязательно проверьте заземление, это ключевой элемент безопасности.
Управляющие провода
- IN: управляющий сигнал мощности
- 5V: питание для логики
- GND: общий провод (минус)
- TTL или PWM: цифровой сигнал включения/выключения
- Соединения лучше пропаять или использовать клеммные колодки
Обратная связь (если предусмотрена)
- Некоторые блоки могут передавать информацию о состоянии (например, через контакт FG).
Настройка максимальной силы тока
- Каждый блок необходимо подстраивать по току для каждой трубки

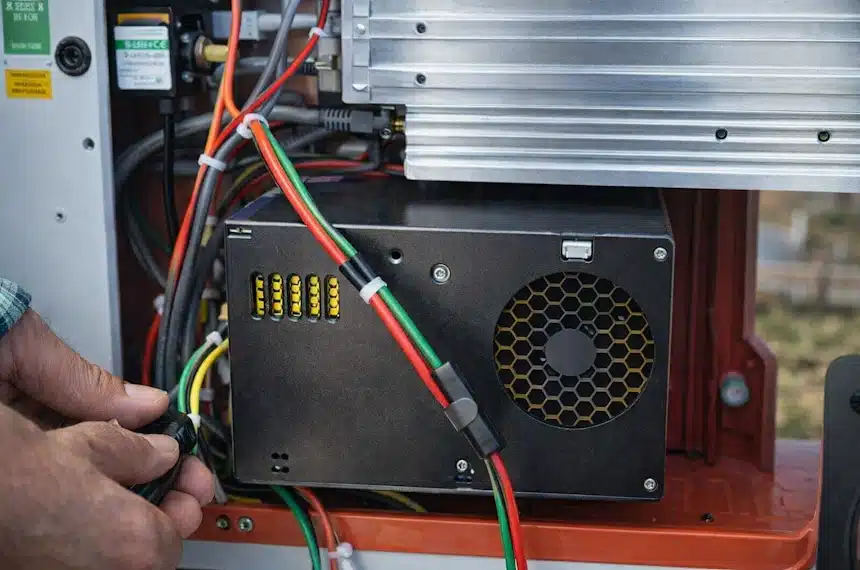

Шаг 6. Первичная проверка подключения
- Убедитесь, что все провода подключены правильно и надёжно закреплены.
- Проверьте отсутствие оголённых проводов и незакреплённых соединений.
- Используйте мультиметр для тестирования сопротивления между фазой и нулём, чтобы исключить короткое замыкание.
- Проверьте заземление.
Шаг 7. Первый запуск после замены
1. Включите питание станка.
2. Проверьте, запускается ли лазер:
- Включите ручной тест (если есть кнопка TEST на блоке).
- Лазер должен среагировать на управляющий сигнал от контроллера (например, при запуске программы резки).
3. Убедитесь, что:
- Мощность регулируется через программное обеспечение.
- Луч выходит стабильно.
- Блок не греется и не издаёт посторонних звуков.
Шаг 8. Тестовая резка или гравировка
- Выберите простой проект (например, круг или прямоугольник).
- Проведите резку на знакомом материале (фанера, акрил) при стандартных настройках.
- Оцените:
- Глубину и чистоту реза
- Реакцию на изменение мощности
- Отсутствие задержек при розжиге
Шаг 9. Финальная проверка и закрепление проводов
- После успешного запуска аккуратно организуйте проводку — используйте хомуты и фиксаторы.
- Закройте крышки корпуса.
- Запишите дату замены, модель блока и характеристики в журнал технического обслуживания (если есть).
Частые ошибки при замене блока питания
Ниже представлена таблица с типичными ошибками и их последствиями:
| Ошибка при замене | Возможное последствие | Как избежать |
|---|---|---|
| Подключение к трубке без изоляции | Пробой, выход из строя трубки или блока | Использовать термоусадку и герметик |
| Неверный тип сигнала управления | Лазер не включается или работает нестабильно | Сверьте тип сигнала контроллера и блока |
| Недостаточная мощность блока | Слабый луч, трубка не запускается | Подбирайте блок строго по параметрам трубки |
| Перепутаны управляющие контакты | Блок не включается или греется | Сделайте фото перед отключением |
| Отсутствие заземления | Электрические помехи, риск удара током | Всегда подключайте GND |
Пока оценок нет
Загрузка...Проверка начинается с визуального осмотра: необходимо убедиться в отсутствии повреждений корпуса, следов перегрева или запаха гари. Далее проверяют правильность подключения кабелей и контактов, так как ослабленные разъёмы могут быть причиной отсутствия импульса. Следующий этап — замер выходного напряжения мультиметром: при включении блока оно должно соответствовать параметрам, указанным в паспорте оборудования.
Если при включении оборудование не реагирует или лазерная трубка не зажигается, это первый сигнал возможной поломки. Часто встречаются и другие признаки неисправного блока питания: снижение мощности излучения, нестабильная работа при одинаковых настройках или появление посторонних шумов и запаха гари. Проверить блок можно с помощью мультиметра — при замере напряжение на выходе должно соответствовать номиналу, указанному в технической документации.
Блок розжига в лазерном станке отвечает за подачу высоковольтного импульса, необходимого для запуска лазерной трубки. От его работы зависит, насколько быстро и стабильно загорается лазер при включении оборудования. Если блок розжига работает корректно, лазерная трубка получает оптимальный стартовый разряд и выходит на рабочий режим без задержек. Неправильная работа устройства может привести к трудностям с запуском, снижению мощности излучения или полному отказу станка.
