Лазерные станки с ЧПУ широко применяются в рекламе, изготовлении сувениров, промышленности и других областях. Ключевым элементом такого оборудования является лазерная голова — узел, напрямую влияющий на качество обработки материала. В статье расскажем, в чем заключается принцип работы лазерной головы, из каких компонентов она состоит, и как ее установить.
Что такое лазерная голова
Это рабочий модуль станка, который формирует, фокусирует и направляет лазерный луч на материал. Именно через этот узел энергия лазера передается материалу.
Важно понимать, что лазерная голова не является источником излучения. Генерация лазерного луча происходит в лазерной трубке (в CO2 станках) или в волоконном источнике. Голова же выполняет функцию точного наведения и фокусировки луча.
Принцип работы лазерной головы

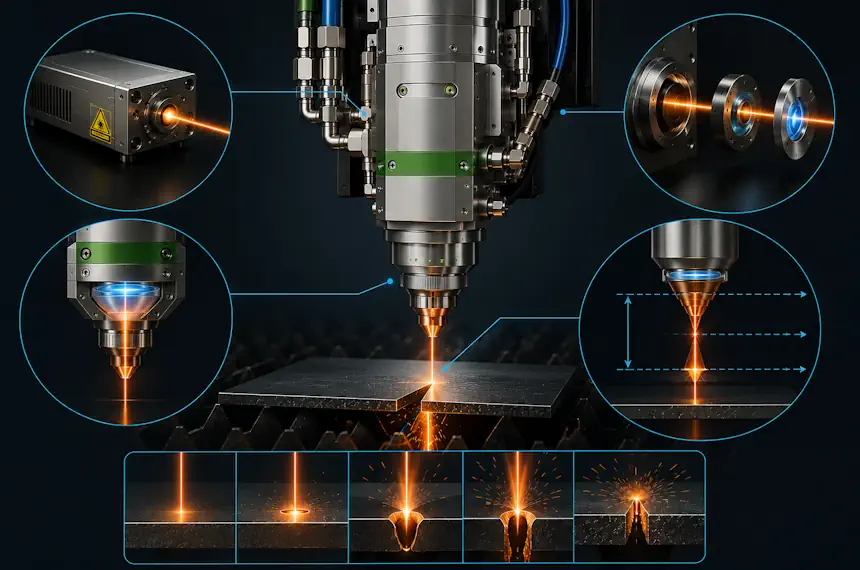

Принцип работы лазерной головы строится на управлении лазерным излучением и его фокусировке в минимальную точку. Вся система работает как точный оптический механизм, где каждая деталь влияет на конечный результат.
Процесс можно условно разделить на несколько этапов:
- Передача лазерного излучения. Работа лазерной головы начинается с получения луча от источника. В CO2 станках луч формируется в лазерной трубке и передается через систему зеркал. В волоконных лазерах излучение поступает напрямую через оптоволокно. На этом этапе важно сохранить мощность и геометрию луча. Любые потери или искажения на пути передачи снижают эффективность всей системы.
- Направление и центрирование луча. После попадания в лазерную голову луч должен быть строго выровнен по оптической оси. Это достигается за счет точной юстировки зеркал (в CO2 станках) и правильного положения оптоволокна (в волоконных станках).
- Фокусировка лазерного луча. Главный этап работы лазерной головы — фокусировка. Именно здесь происходит концентрация энергии. Лазерный луч проходит через фокусирующую линзу, которая сжимает его диаметр, увеличивает плотность энергии, формирует точку воздействия (фокус). В фокусе достигается максимальная температура, достаточная для плавления, испарения и выжигания материала.
- Роль фокусного расстояния. Фокусное расстояние линзы определяет, где именно будет находиться точка максимальной концентрации энергии. Короткое фокусное расстояние используется для гравировки и тонких работ. Длинное — подходит для резки толстых материалов.
- Взаимодействие лазера с материалом. Когда сфокусированный луч достигает поверхности, начинается физическое воздействие. В зависимости от мощности и материала происходят разные процессы. Например, при резке металл плавится и выдувается, при гравировке испаряется верхний слой.

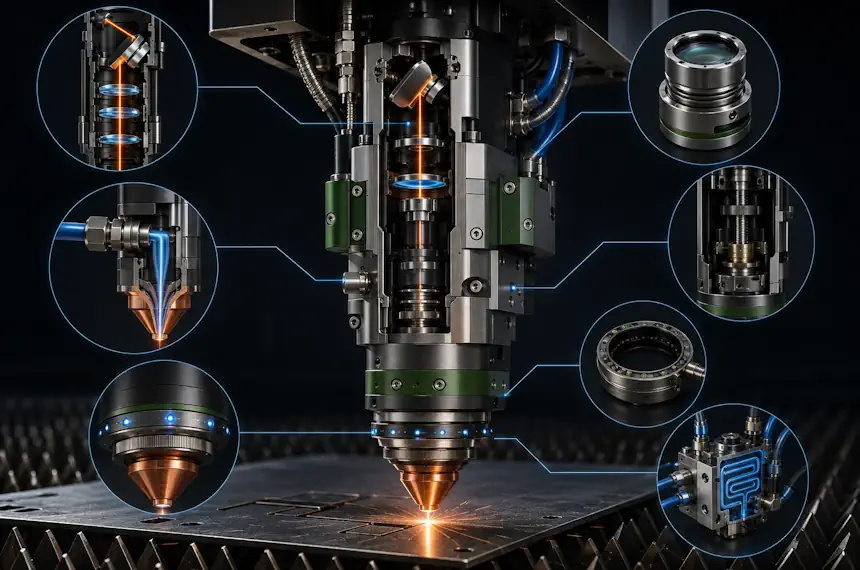

Устройство лазерной головы
Оптическая система (линзы и зеркала)
Это ключевая часть лазерной головы, отвечающая за формирование луча. Фокусирующая линза — главный элемент, который концентрирует лазерный луч в минимальную точку. Именно в фокусе достигается максимальная плотность энергии, необходимая для резки или гравировки. Отражающие зеркала (для CO2 станков) используются для передачи луча от лазерной трубки к голове. В самой голове может находиться финальное зеркало, направляющее луч строго вниз.
Сопло лазерной головы
Это элемент, расположенный в нижней части головы, через который проходит лазерный луч и подается газ. Функции сопла: формирование направленного воздушного потока, повышение качества реза за счет удаления продуктов горения, ограничение попадания грязи на оптику. Диаметр сопла влияет на эффективность удаления дыма и частиц, охлаждение зоны резки, формирование газовой ванны.
Система подачи воздуха
Практически все современные лазерные головы оснащены системой подачи сжатого воздуха. Она выполняет сразу несколько функций: удаляет продукты горения и расплава, предотвращает образование нагара, охлаждает зону обработки. При отсутствии или неправильной настройке системы подачи воздуха резко падает качество резки и увеличивается износ линзы.

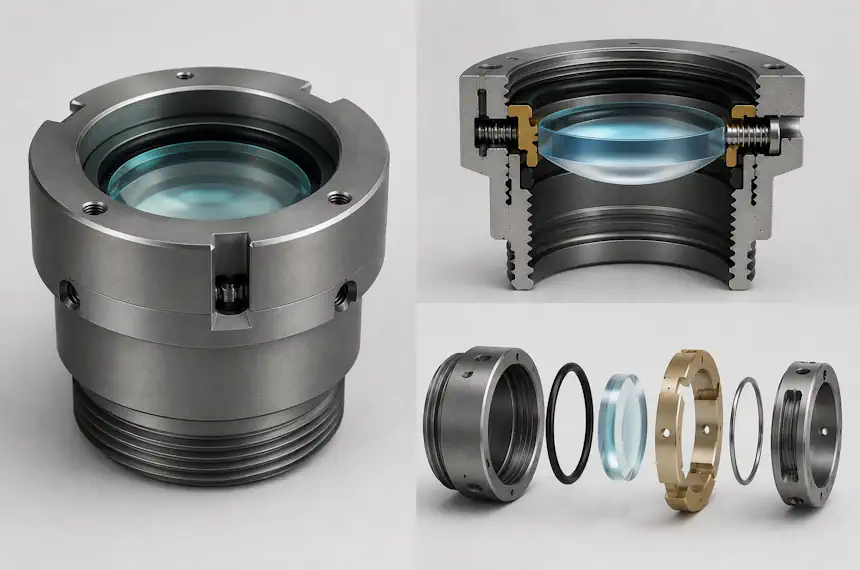

Держатель линзы
Это механический элемент, в котором фиксируется фокусирующая линза. Ключевые функции: точная установка линзы по оси луча, возможность быстрой замены, обеспечение герметичности и защиты от пыли.
Механизм фокусировки
Фокусировка — один из критически важных параметров работы лазерной головы. Существует два типа механизмов. При ручной фокусировке оператор вручную регулирует положение головы или линзы относительно материала. При наличии автофокуса система автоматически определяет расстояние до поверхности и подстраивает фокус.
Датчик высоты (для автофокуса)
В продвинутых моделях лазерных голов используется датчик, который измеряет расстояние до поверхности. Они позволяют поддерживать постоянное фокусное расстояние, что критично для качества резки металла.
Система охлаждения
В зависимости от типа лазерной головы может использоваться воздушное охлаждение или чиллер (в более мощных станках). Основная задача — предотвратить перегрев оптики.
Для увеличения производительности можно установить на станок вторую голову. Мы подготовили подробную инструкцию, как поставить лазерную голову, и на какие типы станков это можно сделать. Забирайте чек-лист по ссылке.
Виды лазерных голов
По типу лазера
- Лазерные головы для CO2 станков. Это наиболее распространенный вариант для обработки неметаллических материалов. Такие головы используются в оборудовании для резки и гравировки: Главное преимущество таких голов — высокая универсальность и отличное качество обработки органических материалов.
- Лазерные головы для волоконных станков. Волоконные лазеры применяются для обработки металлов. Особенность конструкции заключается в использовании коллиматорной и фокусирующей оптики, а также защитных стекол.
Ручные и автоматические лазерные головы
По способу настройки фокуса лазерные головы делятся на два основных типа.
- Ручная фокусировка. Оператор самостоятельно регулирует расстояние до материала с помощью механической настройки. Такой вариант отличается простотой конструкции, доступной стоимостью. Ручные головы чаще устанавливаются на бюджетных и полупрофессиональных станках.
- Автофокусные лазерные головы. Оснащаются встроенными датчиками и сервоприводами. Они автоматически поддерживают оптимальное фокусное расстояние в процессе работы. Для серийного производства это практически обязательная функция.
Установка лазерной головы
Подготовка к монтажу
Перед началом работ необходимо полностью отключить оборудование от электросети и системы подачи воздуха. Рабочая зона должна быть очищена от пыли, остатков материалов и загрязнений. Важно заранее подготовить: комплект инструментов, крепежные элементы, новую лазерную голову, чистящие салфетки для оптики, защитные перчатки, калибровочные шаблоны. Особое внимание следует уделить совместимости новой головы с конкретной моделью станка, его системой управления и мощностью лазерного излучателя.
Демонтаж старой лазерной головы
Если выполняется замена, сначала аккуратно отсоединяют пневматические шланги, электрические разъемы и кабели датчиков. Затем ослабляют крепежные элементы и снимают старую голову с места крепления.
Во время демонтажа важно не повредить направляющие, оптический тракт и разъемы подключения. После снятия необходимо очистить посадочное место от загрязнений и проверить состояние креплений.
Пошаговая установка лазерной головы
Монтаж выполняется в строгой последовательности.
- Крепление на каретке. Лазерная голова устанавливается на штатное посадочное место и фиксируется крепежными винтами. Крепление должно быть надежным, без люфтов и перекосов.
- Подключение пневмосистемы. К соответствующему штуцеру подключается магистраль подачи воздуха или вспомогательного газа. Герметичность соединения обязательна для стабильной работы.
- Подключение датчиков и электроники. Если конструкция предусматривает автофокус или систему контроля высоты, подключаются кабели питания и сигнальные разъемы.
- Установка оптики. Внутрь корпуса монтируются линза, защитное стекло и сопло. Все элементы должны быть идеально чистыми и установлены строго по инструкции производителя.
Юстировка после установки
После механического монтажа обязательно выполняется центровка лазерного луча. Луч должен проходить точно по центру линзы и сопла. Даже минимальное отклонение способно ухудшить качество обработки. Затем настраивается фокусное расстояние в соответствии с используемой линзой и типом обрабатываемого материала. При наличии системы автофокуса выполняется ее калибровка.
Проверка работоспособности
После завершения установки необходимо выполнить тестовый запуск оборудования. Проверяются: правильность движения головы, работа системы подачи воздуха, отсутствие утечек, корректность работы автофокуса, качество тестового реза или гравировки. Если тест проходит успешно, станок готов к полноценной эксплуатации.
