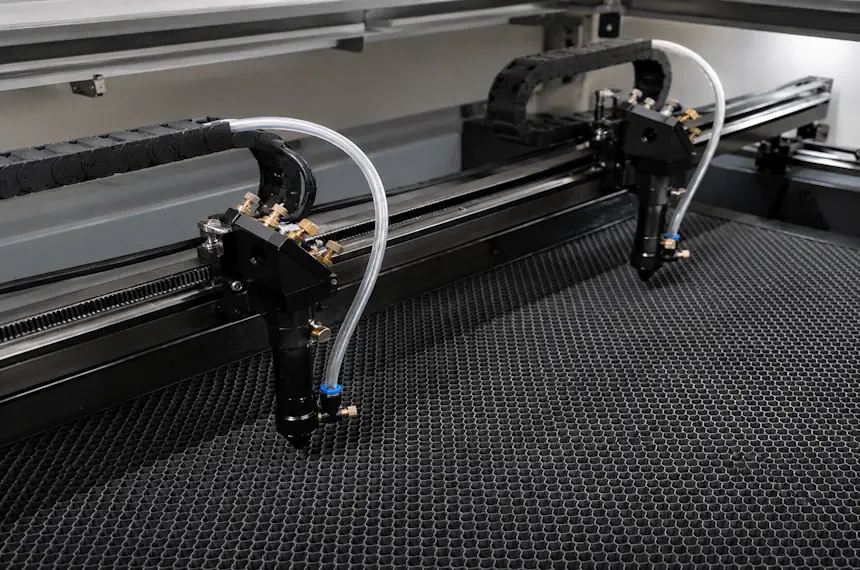

Лазерные станки с ЧПУ применяются для резки и гравировки различных материалов от дерева и пластика до металла. С ростом производственных задач возникает необходимость увеличивать производительность оборудования. Один из способов решения — установка второй лазерной головы. В этой статье подробно рассмотрим, на какие типы станков можно ее поставить, как подготовиться к монтажу и какие ошибки существуют при установке второй головы.
На какие станки можно установить вторую голову
Не все лазерные станки поддерживают установку второй головы. Ее можно установить только на CO2 лазеры. Но и здесь есть ограничения. Должно быть свободное место не только для второй головы, но и для лазерной трубки. Также необходимо поменять блок розжига.

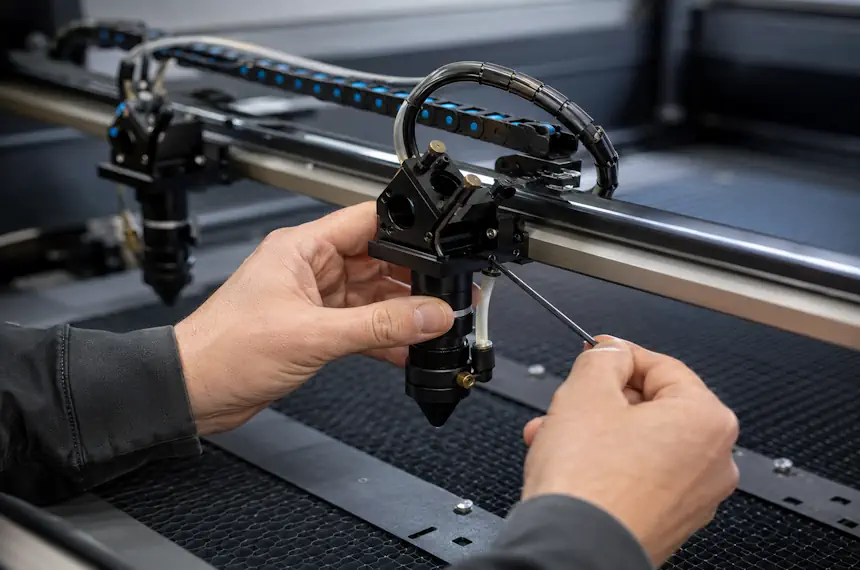

Подготовка к установке второй головы
Перед монтажом второй лазерной головы важно тщательно подготовиться:
Проверка совместимости
- Убедитесь, что ваш станок поддерживает установку второй головы.
- Проверьте характеристики каретки, наличие места для крепления, допустимую нагрузку на направляющие.
Инструменты и материалы
- Отвертки, ключи, крепёжные элементы, монтажные шаблоны, защитные очки для работы с лазером.
Безопасность
- Отключите станок от сети.
- Наденьте защитные очки и перчатки.
- Убедитесь, что рабочая зона чистая и хорошо освещена.
Подготовка ПО и контроллера
- Проверьте, поддерживает ли контроллер работу двух голов.
- Обновите программное обеспечение до последней версии.
Тестовая проверка
- Прежде чем монтировать вторую голову, выполните тестовую обработку на текущей конфигурации, чтобы убедиться в исправности всех систем.

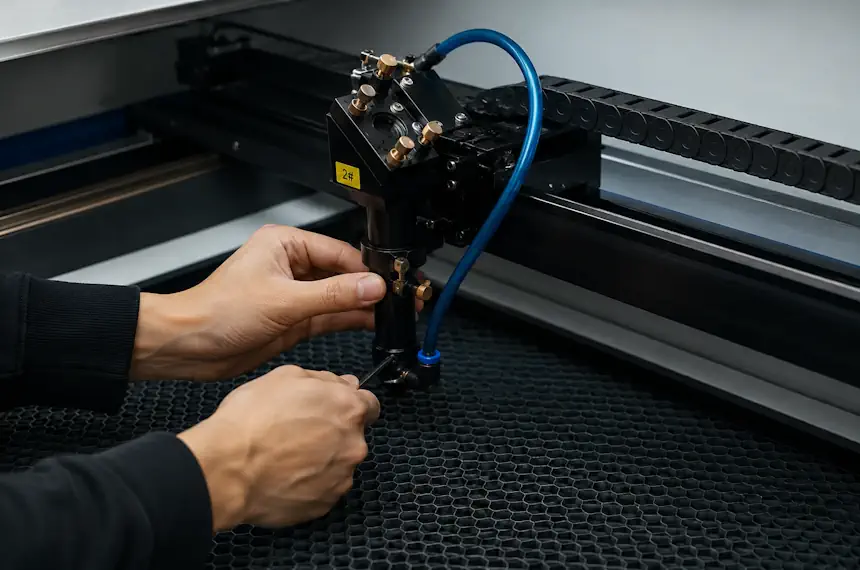

Пошаговая инструкция по установке второй головы
Шаг 1: Демонтаж защитных элементов
Снимите защитные панели и крышки на каретке, где будет устанавливаться вторая голова. Это обеспечит свободный доступ к монтажной площадке и позволит корректно закрепить новую лазерную голову. Аккуратно отложите крепёжные элементы, чтобы использовать их при сборке.
Шаг 2: Установка второй лазерной головы
Разместите вторую лазерную голову на подготовленной каретке или монтажной планке. Зафиксируйте её с помощью стандартных крепёжных элементов, обеспечивая жёсткое крепление. Проверьте, чтобы голова была установлена ровно и не имела люфтов. Правильная установка гарантирует точность резки и гравировки.
Шаг 3: Подключение оптической системы
Совместите лазерное зеркало и линзу второй головы с оптической осью станка. Проверьте чистоту оптики, удалите пыль или загрязнения с линз и зеркал. Некорректное выравнивание или грязная оптика могут привести к потере мощности лазера и некачественной резке.

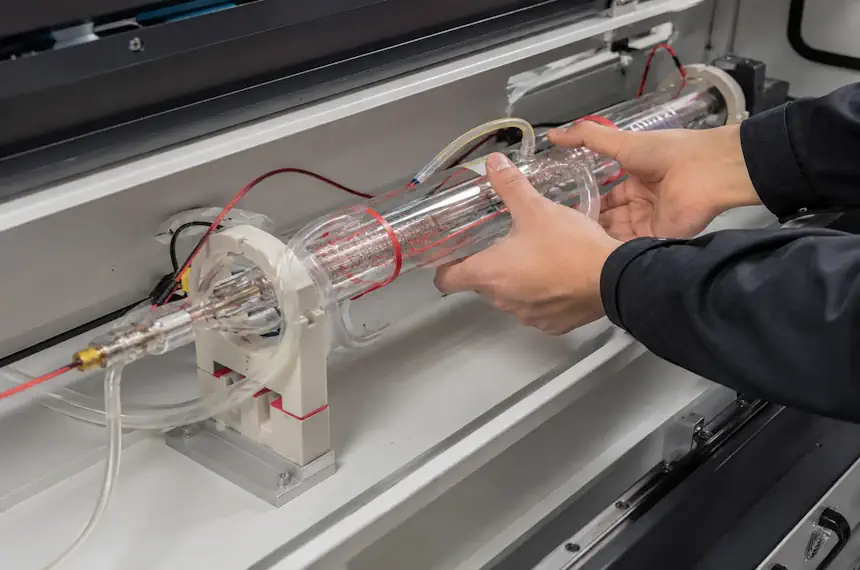

Шаг 4: Подключение лазерной трубки и воздушного контура
Подключите лазерную трубку ко второй голове, обеспечив герметичное соединение оптического тракта и точное направление луча.
Шаг 5: Подключение системы охлаждения
Обязательно подключите систему водяного охлаждения (чиллер). Проверьте герметичность всех шлангов и правильность подключения к насосам и радиаторам. Неправильное подключение или протечки могут привести к перегреву лазерной трубки и выходу оборудования из строя.
Шаг 6: Подключение электрических кабелей и датчиков
Подсоедините все кабели питания, управления и датчики к контроллеру станка. Убедитесь, что провода уложены аккуратно, не перекручены и не зажаты. Некорректное подключение может вызвать сбои в работе лазерной головы и даже повредить контроллер.
Шаг 7: Настройка фокуса и проверка выравнивания
Отрегулируйте фокус второй головы на рабочее поле станка. Используйте тестовую резку на небольшом материале, чтобы проверить точность и равномерность обработки. При необходимости откорректируйте положение лазера и оптическую ось для идеального совпадения с первой головой.

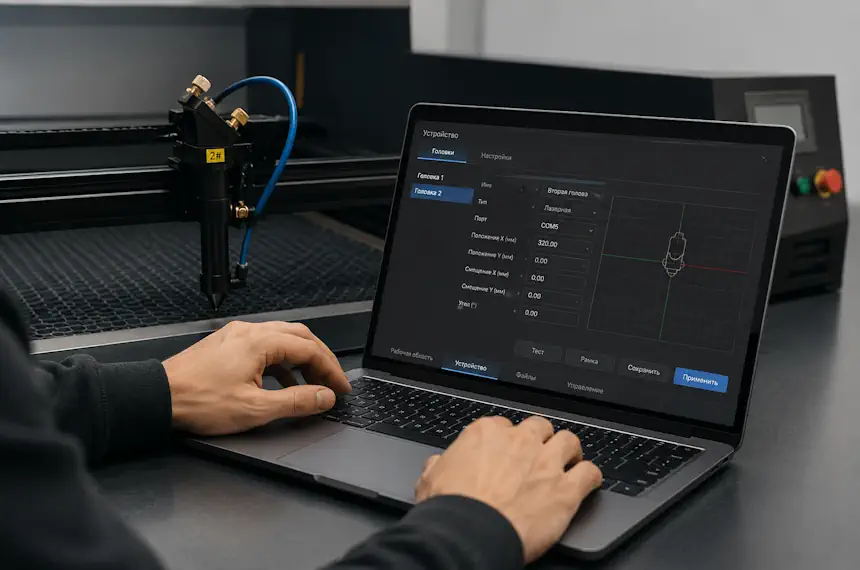

Шаг 8: Настройка программного обеспечения
Включите станок и обновите параметры второй головы в программном обеспечении. Настройте скорость, мощность и последовательность работы для каждой головы отдельно. Убедитесь, что ПО корректно управляет двумя головами одновременно, и проведите тестовую обработку нескольких заказов.
Шаг 9: Финальная проверка и безопасная эксплуатация
После установки и настройки выполните комплексную проверку станка: убедитесь в исправности охлаждения, точности фокуса, корректной работе датчиков и программного управления. Только после этого можно приступать к полноценной работе. Регулярно проверяйте настройки и состояние второй головы для стабильной и безопасной эксплуатации.
Частые ошибки при установке второй головы
| Ошибка | Описание | Как избежать |
|---|---|---|
| Несовпадение фокусов | Фокус первой и второй головы различается, резка получается неравномерной | Настроить обе головы на один и тот же фокусный уровень |
| Неправильное подключение охлаждения | Перегрев лазерной трубки | Проверить герметичность и направление потока жидкости |
| Перекручивание кабелей | Возможны сбои в управлении и поломка датчиков | Аккуратно уложить кабели и закрепить хомутами |
| Программная несовместимость | Контроллер не поддерживает две головы | Обновить ПО или использовать контроллер с поддержкой многоголовой работы |
Думаете, ставить ли вторую голову на ваш лазерный станок? Наши менеджеры ответят на все вопросы, проконсультируют по поводу установки головы конкретно на ваше оборудование. А инженеры поставят голову быстро и качественно, и вам не придется тратить время и силы на монтаж.
Пока оценок нет
Загрузка...Часто задаваемые вопросы
Установить вторую голову можно не на каждый лазерный станок — многое зависит от конструкции, мощности контроллера и особенностей механики. Подобная модернизация возможна в основном на моделях с прочной рамой, достаточной мощностью блока питания и поддержкой расширенного управления.
Да, но только при условии, что электроника и система управления поддерживают такую конфигурацию. Обычно подобное решение применяется, когда нужно совмещать резку и гравировку: одна голова с высокой мощностью используется для реза, а другая — для гравировки. Однако важно учитывать, что разные лазерные трубки требуют индивидуальных блоков питания и настроек фокусировки.
При добавлении второй головы на лазерный станок часто требуется замена или модернизация блока питания. Это связано с тем, что каждая лазерная голова имеет собственные электрические параметры и потребляет значительную мощность. Контроллер же менять не нужно.
