Лазерная резка текстолита на СО2 станке ЧПУ

Что такое текстолит? Это композитный материал, получаемый путем горячего прессования тканевых волокон, пропитанных специальными смолами, эпоксидными, формальдегидными и другими. Текстолиты имеют достаточно широкий диапазон применения так как обладают хорошим спектром свойств:

  • Прочность
  • Износостойкость
  • Легкость
  • Хорошие диэлектрические свойства
  • Термостойкость
  • Влагостойкость

Текстолит поставляется в виде листов различной толщины. Очень часто на производствах стоит задача распила листового текстолита. Обычно это делают механическими способами, но это достаточно затратно.

Если перед вами стоит задача резки текстолитовых листов небольшой толщины, то с этим может справиться лазерный СО2 станок. В этой статье рассмотрим режимы резки текстолита лазером. Материал нашей статьи основывается на экспериментальной резке текстолита силами нашей организации с помощью лазерного станка Rabbit HX 6090 SC (ссылка). Эксперимент производился на нашем складе.

Итак, для резки выбрали текстолит толщиной 0,5 мм. и 2 мм.

Хочу сразу сказать, что уже ранее имели опыт резки текстолита и поэтому решили усилить мощность лазерного излучения станка. В стандартной комплектации станка Rabbit HX 6090 SC идет лазерная трубка Lasea F2 мощностью 80-90 Вт. Мы её заменил на более мощную Yongli R7 мощностью 130-140 Вт. И приступили к резке.

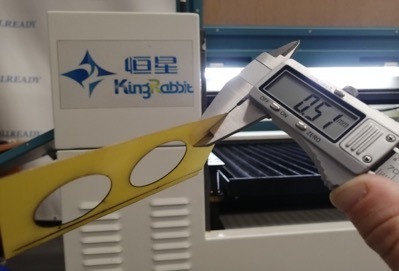

  1. Начали с легкого варианта. Попробовали разрезать лазером текстолит толщиной 0,5 мм. Сделали мощность излучения 80% от максимальной (104 Вт.), скорость установили 5 мм/сек. Подачу воздуха установили на уровне 50 л/мин.

Сразу успешная резка!

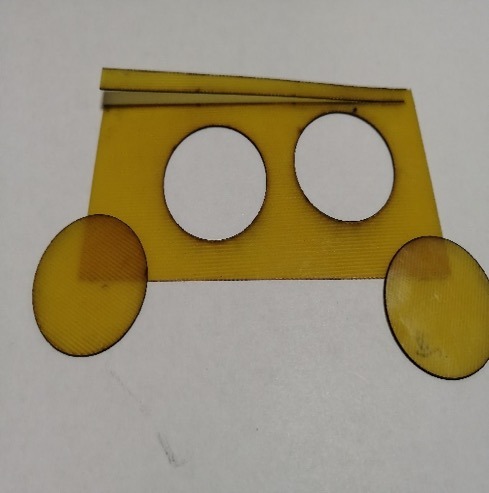

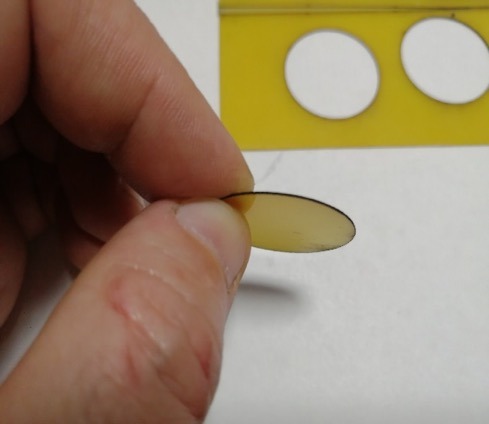

Затем увеличили скорость резки до 10 мм/сек и снова резка удалась. Края реза в обои случаях получились ровными, не имели шероховатости, на лицевой стороне текстолита не было нагара. Дальше с толщиной 0,5 мм. решили не экспериментировать, так как стало ясно что лазерный станок без проблем справляется со своей задачей.

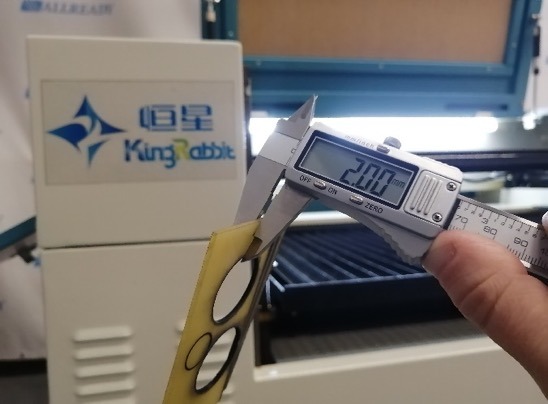

  1. Затем перешли к более сложной задаче. Началась резка текстолита на лазерном ЧПУ станке СО2 толщиной 2,0 мм. Установили мощность лазера 90% от мощности 130 Вт, сто составило 117 Вт, скорость установили 5 мм/сек, подачу воздуха 70 л/мин. Прорезать за 1 проход не получилось. Лазер углубился в толщину материала примерно на 1,5 мм.

Решили снизить скорость до 3 мм/сек., в итоге за один проход тоже не получилось порезать и сильно увеличился нагар вдоль кромки реза.

Тогда решили резать за 2 прохода. На первичных настройках.

За 2 прохода удалось прорезать текстолит толщиной 2,0 мм. насквозь. Единственно, что кромки реза получились шероховатыми и вдоль линии реза присутствовал излишний нагар.

Попробовали на первичных настройках увеличить подачу воздуха до 120 л/мин. В итоге прорезать даже за 2 прохода не удалось.

Сделали вывод, что излишняя подача воздуха на малых скоростях реза текстолита только мешает.

Далее решили попробовать резать большим количеством проходов, а именно в 4 прохода.

Увеличили скорость до 10 мм/сек, мощность оставили 90%, подачу воздуха вернули до 70 л/мин.

Итог успешен! Текстолит прорезался насквозь по всей длине. Нагар получился небольшой, кромка реза не шероховатая. При чем времени было затрачено столько же сколько и при резке в 2 прохода на небольшой скорости!

Сделали вывод, что резку текстолита толщиной 2,0 мм. лучше выполнять за несколько проходов и не на минимальной скорости. Тогда будет хорошее качество реза с минимальным нагаром.

Так же можно сделать вывод, что на лазерной трубке мощностью до 140 Вт, как например, на Yongli R7 за один проход можно резать текстолит в пределах толщины 1,5 мм. Если же требуется порезать текстолит толщиной 2 мм. за один проход, то нужно увеличить мощность лазерного излучения, использовать к примеру лазерную трубку Reci W6 мощностью до 160 Вт., а чтобы повысить скорость реза можно использовать и более мощные лазерные трубки, такие как Reci W8 или Yongli A8.

Главный вывод

Резка текстолита на лазерном станке ЧПУ возможна.

Если перед вашим производством стоит именно такая задача, то специалисты компании Оллрэди помогут вам подобрать оборудование и определиться с режимами работы станка для качественного реза.
