Современные станки с ЧПУ — это сложные высокоточные машины, работа которых напрямую зависит от состояния всех механических узлов. Один из ключевых факторов долговечности оборудования — правильная и стабильная система смазки. Без неё повышается трение, растёт износ деталей, падает точность обработки и увеличиваются затраты на ремонт. В статье расскажем, как работает система смазки, какие есть виды, и как проводить ТО.

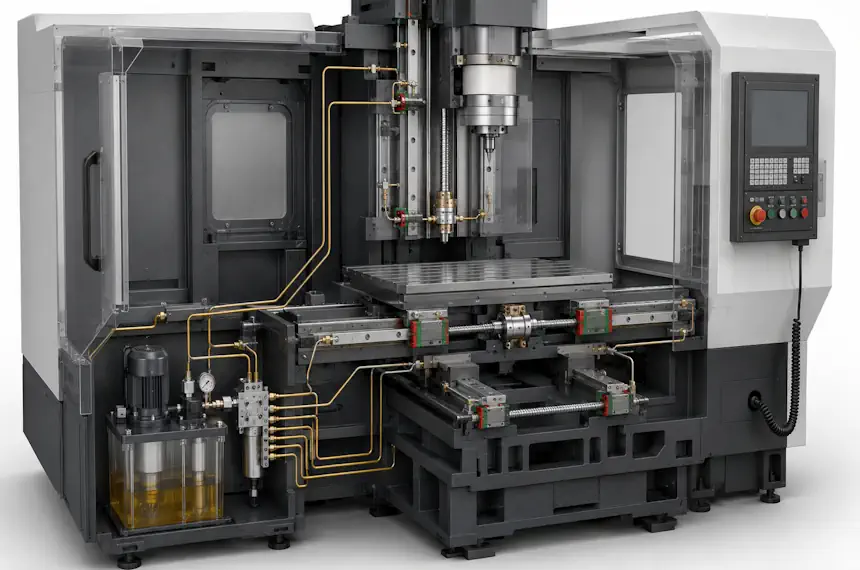

Принцип работы системы смазки
Работа системы смазки основана на равномерной подаче смазочного материала ко всем узлам, требующим обслуживания: направляющим, шарико-винтовой передачи, подшипникам шпинделя и осей и т.д.
- Насос создаёт давление в системе и подаёт смазку по трубопроводам.
- Распределительные дозаторы делят поток на отдельные линии и подают определённое количество масла к каждой точке.
- Шланги и фитинги обеспечивают герметичную доставку смазки к подвижным элементам.
- Излишки собираются в сливную систему или стекают в емкость для отработанного масла.
Подача смазки может осуществляться:
- периодически: по таймеру, через заданные интервалы;
- по сигналу контроллера ЧПУ: синхронно с работой станка;
- вручную: при нажатии оператором рычага или кнопки на насосе.
Современные автоматические системы оснащены датчиками давления и уровня масла, а также контролем расхода, что предотвращает работу узлов «всухую». При недостатке смазки на пульте оператора загорается предупреждающий сигнал.
Такой подход делает обслуживание оборудования более надёжным и уменьшает вероятность человеческой ошибки.

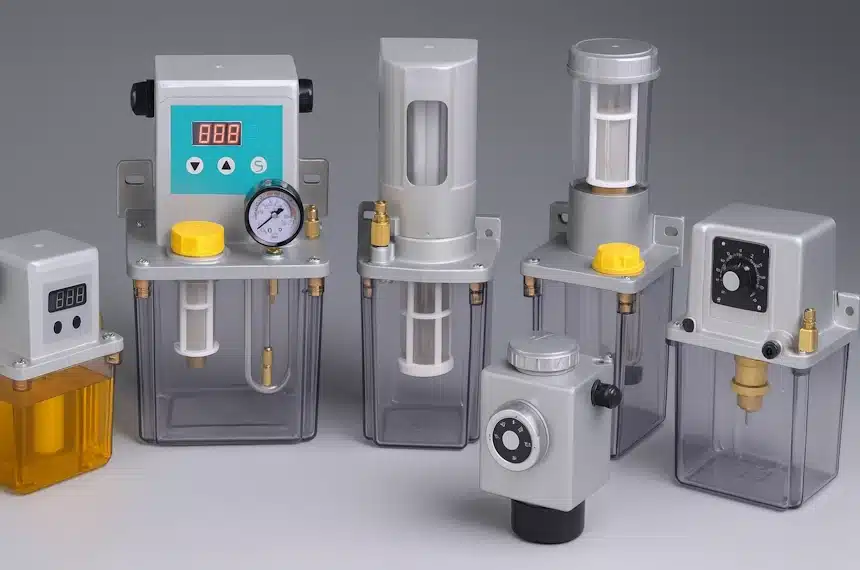

Виды систем смазки на станках с ЧПУ
Централизованная система смазки
Это наиболее распространённый тип для промышленных ЧПУ-станков. Она обеспечивает подачу масла или смазки сразу к нескольким узлам через единую магистраль.
Принцип работы: один насос нагнетает смазочный материал в распределительный коллектор, откуда он поступает по трубкам к направляющим, винтам, подшипникам и другим узлам. Дозаторы регулируют объём смазки на каждой точке, обеспечивая равномерное распределение.
Преимущества:
- автоматическое равномерное смазывание;
- минимизация человеческого фактора;
- возможность контроля давления и расхода смазки;
- надёжная защита всех узлов станка.
Недостатки:
- высокая стоимость оборудования и сложность монтажа, особенно на старых моделях станков.
Автоматическая система смазки
Автоматическая система смазки — это усовершенствованная версия централизованной. Она синхронизирована с контроллером ЧПУ и подаёт смазку в зависимости от режима работы станка.
Особенности:
- смазка подаётся только в моменты движения инструментов;
- возможность тонкой настройки интервалов и объёма смазки;
- контроль уровня масла и давления с выдачей сигналов об ошибках.
Преимущества:
- высокая точность дозировки;
- оптимизация расхода масла;
- минимизация износа подшипников и направляющих.
Недостатки:
- требуется стабильное электропитание и правильная настройка контроллера.
Рычажковая система смазки

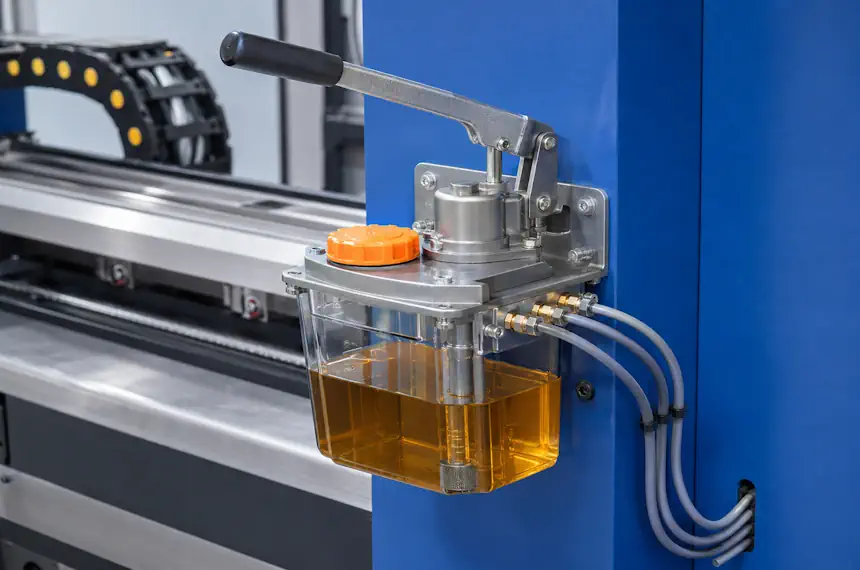

Это простой и недорогой вид смазки, часто используемый на станках с ЧПУ, который работает за счет ручного нажатия рычага. При нажатии рычага масло из контейнера подается по всем направляющим станка.
Преимущества:
- контроль подачи масла, оператор сам регулирует частоту и объем смазки, что позволяет избежать перерасхода масла и утечек при правильной эксплуатации;
- простота конструкции и обслуживания;
- низкая стоимость, это одна из самых бюджетных систем смазки.
Недостатки:
- зависимость от человеческого фактора;
- не подходит для высоконагруженного производства.
Элементы системы смазки
Современная система смазки состоит из нескольких взаимосвязанных компонентов, каждый из которых выполняет важную функцию:
- Насос — подаёт масло под давлением. Бывает ручной, электрический или пневматический.
- Резервуар (бачок) — ёмкость для хранения смазочного материала, часто снабжена датчиком уровня.
- Распределительный коллектор — разделяет поток масла на несколько линий и регулирует объём подачи.
- Дозаторы и фитинги — обеспечивают точную подачу к каждой точке.
- Шланги и трубопроводы — соединяют все элементы и доставляют смазку к узлам станка.
- Фильтры для очистки масла от случайных частиц.
- Контроллер или таймер — управляет работой системы, регулирует интервалы смазки.
Каждый компонент требует регулярного контроля. Засорение хотя бы одной линии может привести к выходу из строя дорогостоящих узлов.
Обслуживание и проверка системы смазки
Чтобы система смазки работала эффективно, необходимо проводить регулярное техническое обслуживание.
Основные операции:
- Ежедневно проверять уровень масла в резервуаре и при необходимости доливать.
- Раз в неделю контролировать герметичность шлангов и отсутствие утечек.
- Раз в неделю проверять работу системы смазки – подачу к каждому узлу (отсутствие засорений, воздушных пробок и т.д.)
- Раз в месяц очищать фильтры, проверять давление насоса и дозировку.
- Раз в полгода промывать бачок и заменять смазочный материал.
- При каждом ТО станка проверять исправность датчиков уровня и таймера.
Также важно использовать масла, рекомендованные производителем. Применение неподходящих смазок приводит к засорению дозаторов, ухудшению текучести и снижению эффективности смазывания.
Распространенные ошибки при эксплуатации систем смазки
| Проблема | Причина | Решение |
|---|---|---|
| Недостаточная подача масла | Засорение дозаторов или фильтров | Очистить или заменить элементы системы |
| Избыточная подача смазки | Неправильная настройка дозаторов | Отрегулировать подачу на коллекторе |
| Воздушные пробки в магистрали | Нарушена герметичность шлангов | Проверить соединения, удалить воздух |
| Использование неподходящего масла | Несоответствие вязкости или марки | Применять рекомендованное производителем масло |
| Отсутствие смазки на отдельных узлах | Повреждён шланг или засор канала | Проверить подачу по всем линиям |
| Утечка масла под станком | Повреждение уплотнений, перелив бачка | Заменить прокладки, контролировать уровень |
