3D фрезеровка на ЧПУ фрезере

Что же такое 3D фрезеровка? Давайте разберемся, 3d фрезеровка — это фрезерование материала в трехмерной системе координат, а проще говоря создание объемных моделей путем многократного прохода фрезы по материалу. Современный ЧПУ фрезерный станок способен изготавливать объемные изображения из различных материалов, таких как:

  • Дерево различных пород, и даже самые твердые: дуб, орех, бук, береза, венге и тд.
  • Пластик, в любом его проявлении
  • Гипс
  • Мягкие металлы, такие как алюминий, медь, латунь и тд.

Сфера применения 3D фрезеровки огромна. Производство картин, икон, изготовление различных клише, производство деталей для механизмов, сувенирная и рекламная продукция. Направлений так много, что это станет темой для отдельной статьи.

Исходя из выше написанного можно сделать вывод, что для выполнения этих задач нужен огромный профессиональный станок, с множеством функций и возможностей. НО! Это совершенно не так. С этими задачами может справится совсем настольный  фрезерный станок ЧПУ Elixmate mini. Одним из представителей этого вида станок Elixmate Mini 0609 с рабочим полем 600х900 мм. Маленький, но вполне себе зубастый!

  1. Первая составляющая, гарантирующая качество выполнения работ по 3D фрезеровке на этом оборудовании, это цельно литая чугунная станина. Она придает вес конструкции, сводя на нет вибрации при скоростных режимах обработки. Также чугунная станина гарантирует долговечность станка. Немаловажная составляющая конструкции станка, это портал, стойки которого изготовлены из литого алюминия, что гарантирует прочность в сочетании с облегченностью: повышает скорость передвижения портальной части по станине.
  2. Вторым аспектом успешной 3D гравировки является установленный шпиндель мощностью 1500 Ватт. Изготовляется ведущим производителем оборудования GDZ, имеет универсальное водяное охлаждение. Это важно, потому что шпиндель с водяным охлаждением имеет более закрытую конструкцию, по сравнению с воздушным охлаждением, а следовательно, мелкодисперсные частицы пыли не могут засорять его конструкцию и преждевременно выводить из строя.
  3. В третьих, станок приводится в движение микро-шаговыми двигателями через ШВП (шарико-винтовая пара) по всем трем осям. Это гарантирует точность 3D гравировки. Передвижение портала и шпинделя осуществляется по рельсовым направляющим производителя HIWIN шириной 20 мм., при чем и на количестве кареток не экономили: по всем трем осям (X, Y и Z) установлено по 4 каретки. В качестве безопасности на концах осей стоят индуктивные концевые датчики, которые не дадут подвижным частям станка слететь с направляющих, или наносить механические удары одних частей по другим.

В шпинделе используется цанговый патрон ER11, который позволяет использовать фрезы диаметром от 1 до 7 мм. Станок работает от обычной электросети 220 вольт, что позволяет использовать его даже в домашних условиях. Рабочий стол, оборудованный удобными Т-слот панелями позволяет надежно прикреплять заготовку на время обработки.

Итак, получается, что станок Elixmate Mini 0609, не смотря на свои небольшие габариты может выполнять 3D гравировку любой сложности. При этом качество продукции будет очень высоким. Все это позволяет применять фрезерный данный станок  в сфере производства барельефов, картин, икон и тд. Так же размер рабочего стола 600х900 мм. уже позволяет разместить и более габаритные заготовки и, например, уже применить его в производстве уникальных мебельных изделий.

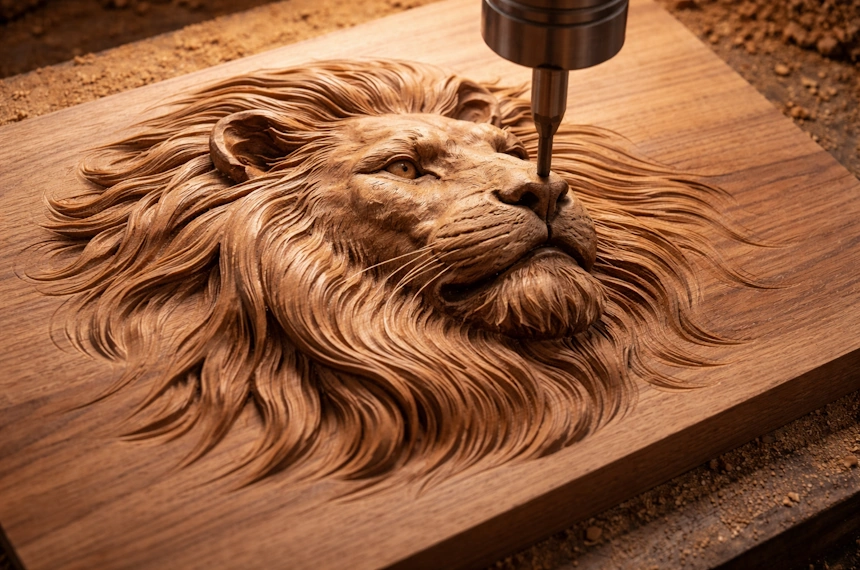

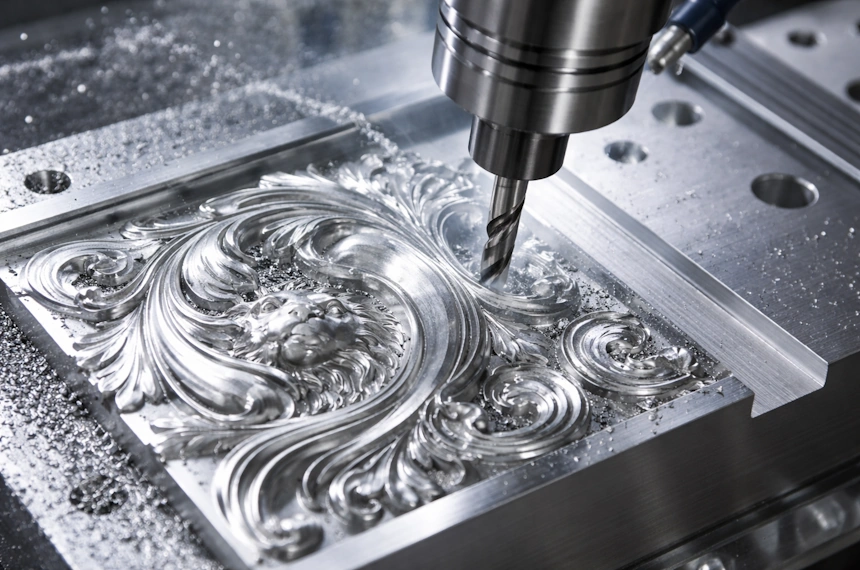

Ниже представлены примеры 3D гравировки выполненной на этом маленьком, но профессиональном станке.
