Современные лазерные граверы — это не просто оборудование, а высокотехнологичные системы, требующие точного программного управления. Без грамотного ПО невозможно добиться высокой точности, стабильности и качества при гравировке. В статье расскажем, какие есть программы для лазерных граверов, их функции и особенности.
Классификация программного обеспечения
- Программы для создания макетов: графические редакторы и CAD/CAM-системы, в которых разрабатываются чертежи, логотипы, изображения, шаблоны и гравировальные контуры. Это первая ступень в процессе лазерной обработки. Здесь создаётся визуальная часть, которая в дальнейшем будет использоваться в управляющих программах.
- Программы для управления гравером— специализированное ПО, которое конвертирует макет в управляющие команды для ЧПУ и запускает обработку на станке.

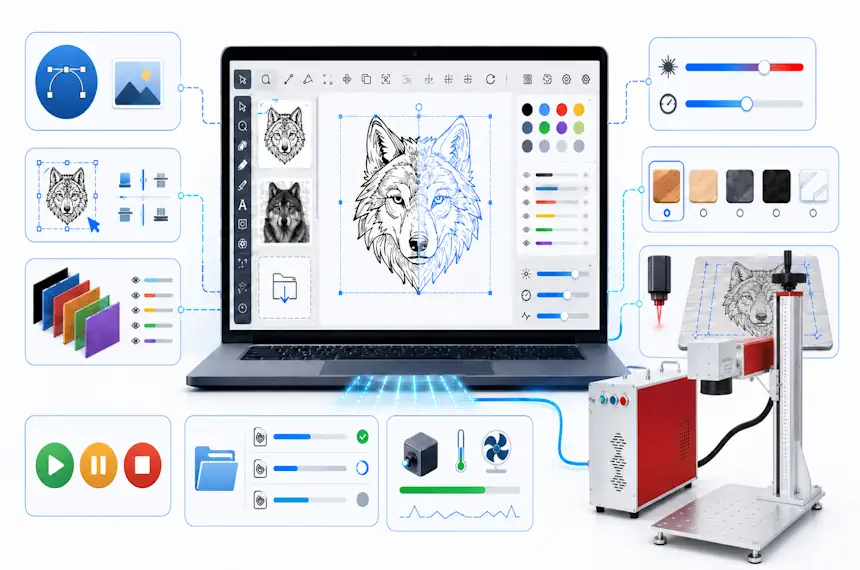

Основные функции управляющего ПО
- Импорт макета и его позиционирование на рабочем поле
- Настройка параметров резки: мощность, скорость, количество проходов
- Настройка гравировки: шаг, тип заливки, контраст
- Выбор последовательности резки (внешние/внутренние контуры)
- Позиционирование лазерной головы (только для СО2 лазеров)
- Калибровка и настройка фокуса
- Управление акселерацией (ускорением), перемещением (только для СО2 лазеров)
Программное обеспечение для управления лазерным гравером
EzCad
Предназначено для управления лазерными граверами. Эта программа получила широкое распространение благодаря своей надежности, гибкости в настройках. Она обеспечивает полный контроль над процессом гравировки: от загрузки и редактирования графики до точной настройки параметров лазера, скорости и частоты импульсов.
Основные возможности EzCad
- Импорт популярных форматов: DXF, AI, PLT, BMP, JPG, PNG.
- Создание и редактирование текста с использованием TTF и SHX шрифтов.
- Векторная и растровая гравировка, включая заливку и контурную обработку.
- Настройка параметров гравировки по слоям: отдельно для каждого элемента можно задать мощность, частоту, скорость, тип обработки и направление заливки.
- Работа с переменными данными: серийные номера, QR-коды, дата-коды, номера партий.
Преимущества программы
- Надёжная работа с серийным производством и автоматизированными задачами.
- Минимальные требования к компьютеру: программа работает даже на слабых ПК.
- Широкая поддержка оборудования: подходит для большинства недорогих лазеров из Китая.
- Быстрая настройка и оптимизация процессов за счёт точных параметров слоя.
- Возможность создания шаблонов и повторяющихся проектов;
- Русскоязычный интерфейс в свободном доступе.
Недостатки программы
- Устаревший интерфейс.
- Привязка к ключу (драйверу): программа работает только с подключенным аппаратным ключом или контроллером.
LightBurn
Это универсальная программа для управления лазерными граверами, предназначенная для подготовки макетов, настройки параметров гравировки и резки, а также отправки заданий напрямую на оборудование.
Основные возможности
- Поддержка файлов: AI, PDF, JPG, PNG и другие форматы.
- Полный контроль параметров: скорость, мощность, частота импульсов.
- Работа со слоями: каждый слой можно настроить индивидуально, что удобно при комбинировании резки и гравировки.
- Встроенная система наложения камеры: позволяет точно позиционировать изображение на заготовке.
- Маркировка переменных данных: серийные номера, QR-коды, штрихкоды, переменные из CSV-файлов — важный функционал для производственных задач.
Преимущества программы
- Интуитивный интерфейс: даже начинающий оператор быстро осваивает программу.
- Объединение графики и управления. Редактируйте изображения и отправляйте их на станок без промежуточного софта.
- Высокая точность: при корректной калибровке достигается идеальное позиционирование и равномерная гравировка.
- Мощная система шаблонов: легко создавать повторяющиеся элементы, использовать шаблоны для серийного производства.
Недостатки программы
- Интерфейс англоязычный, но доступно неофициальное русифицированное руководство и видеоуроки;
- Платная программа.

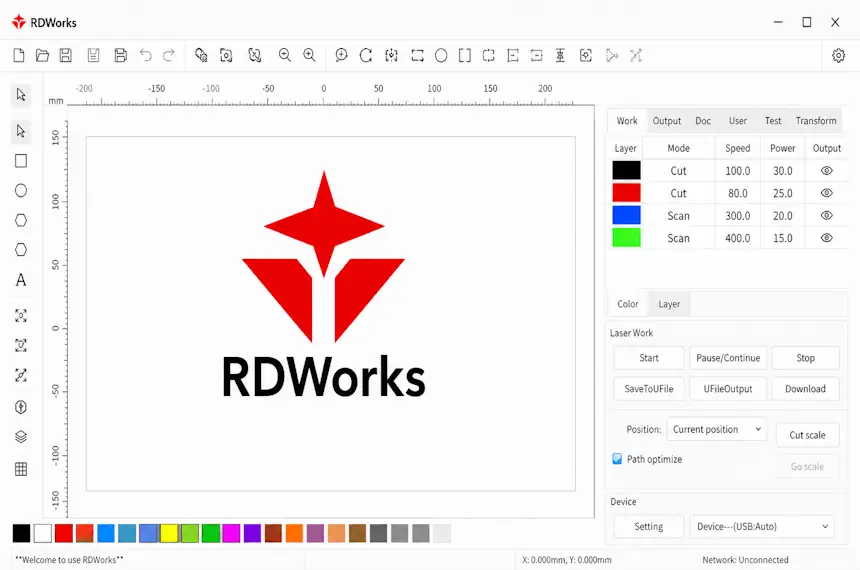

RDWorks
Популярная программа в бюджетном и среднем сегменте лазерного оборудования, особенно среди китайских лазеров. Она поставляется в комплекте со станком и обеспечивает полную настройку процессов резки и гравировки.
Основные возможности
- Импорт файлов из популярных форматов: DXF, AI, JPG и других.
- Редактирование векторов внутри программы: перемещение, масштабирование, объединение.
- Разделение по слоям (цветам). Каждому цвету присваиваются собственные параметры.
- Группировка объектов по слоям и приоритетам обработки.
- Предварительный просмотр и симуляция пути движения лазера.
- Поддержка сетевой и USB-связи с контроллером Ruida.
Преимущества программы
- Бесплатная лицензия. Программа полностью бесплатна и поставляется вместе со станками Ruida, не требует отдельной покупки или активации.
- Простота интерфейса. Несмотря на англоязычный интерфейс, RDWorks остаётся понятным даже для начинающих пользователей. Интерфейс логично структурирован, а основные инструменты доступны на панели управления. Кроме того, есть перевод на русский язык в общем доступе.
- Полная настройка параметров резки. Пользователь может тонко настроить мощность лазера, скорость перемещения, интервал гравировки, частоту импульсов и другие параметры.
- Работа с несколькими заданиями. Программа позволяет сохранять и загружать заранее подготовленные задания, удобно формировать библиотеку материалов и шаблонов.
Недостатки программы
- Ограниченные графические возможности: программа не предназначена для сложной подготовки макетов.
- Слабая поддержка русского языка: большинство версий поставляются только на английском и китайском.
Программы для создания макетов
CorelDRAW
Тип: векторный редактор
Форматы: CDR, DXF, PLT, AI, SVG
Преимущества:
- Широкие возможности для построения векторных макетов
- Удобная работа с текстом, логотипами, фигурами
- Прямая совместимость с программами EzCad и RDWorks через формат PLT или DXF
Применение:
- Гравировка табличек, бейджей, бирок
- Создание макетов под вырезку по контуру
- Подготовка фирменных изделий с логотипами
Adobe Illustrator
Тип: векторный редактор
Форматы: AI, SVG, PDF, DXF
Преимущества:
- Совместимость с различными программами через DXF или SVG
- Расширенные возможности рисования и стилизации
Применение:
- Художественная и декоративная гравировка
- Подготовка макетов для сувениров, ювелирных изделий
- Макеты с множеством слоёв и сложной композицией

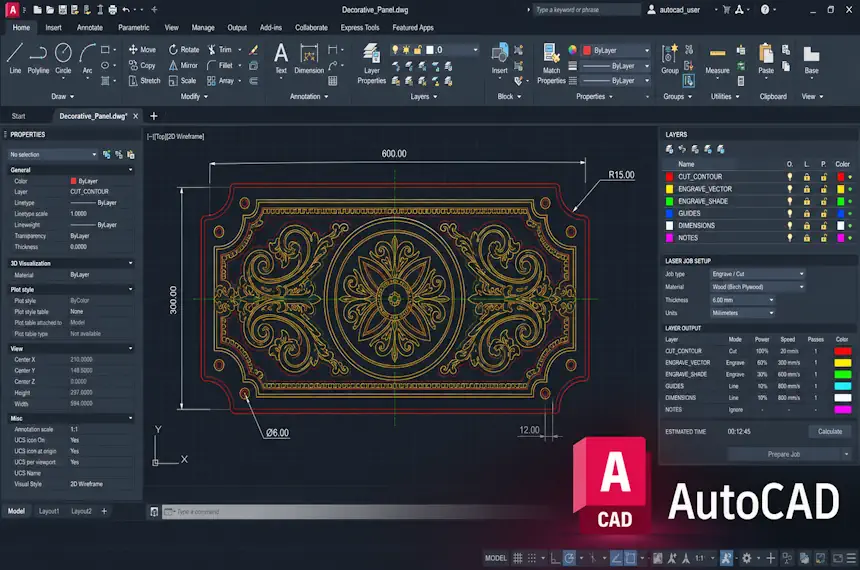

AutoCAD
Тип: CAD-система
Форматы: DWG, DXF
Преимущества:
- Максимальная точность размеров и координат
- Лёгкая интеграция в промышленный цикл
- Поддержка 2D-моделей для резки и гравировки
Применение:
- Маркировка промышленных деталей
- Подготовка макетов для металлических панелей, корпусных деталей
- Изготовление технических изделий с высокой точностью
Photoshop
Тип: растровый редактор
Форматы: BMP, JPG, PNG, TIFF
Преимущества:
- Подготовка изображений и фото для гравировки
- Коррекция яркости, контрастности, перевод в ч/б
- Создание масок и текстур
Применение:
- Гравировка портретов, фото, художественных рисунков
- Подготовка графики на анодированном алюминии, коже, дереве
Сравнительная таблица программ для подготовки макета
| Название | Тип | Форматы | Применение |
|---|---|---|---|
| CorelDRAW | Вектор | DXF, PLT | Гравировка логотипов, текстов |
| Illustrator | Вектор | AI, SVG, DXF | Гравировка |
| AutoCAD | CAD | DXF, DWG | Техническая маркировка |
| Photoshop | Растр | BMP, JPG | Фото-гравировка |
3 оценок, средняя оценка: 2,67 из 5
Загрузка...Чаще всего используют программы CorelDRAW, Adobe Illustrator или AutoCAD.
Нет, так как Canva не поддерживает экспорт в векторные форматы с точной геометрией, например, DXF или SVG с замкнутыми контурами. Эта программа больше подходит для графического дизайна и презентаций, а не для технической подготовки файлов под станки.
Оптимальными являются векторные форматы (DXF, SVG, AI и PLT), так как они точно передают контуры и размеры. Эти форматы особенно важны при резке или гравировке по заданным линиям, где требуется максимальная точность.
Да, но при соблюдении определённых условий. Важно, чтобы документ содержал векторную графику, а не только растровые изображения, иначе станок не сможет корректно распознать контуры.
