Ключевым элементом, определяющим качество и эффективность лазерной обработки, является фокусирующая линза. От её параметров зависит не только точность реза, но и глубина гравировки, скорость процесса. В статье подробно разберем, как работает длиннофокусная линза, какие имеет преимущества и недостатки, и чем отличается от короткофокусной и среднефокусной линзы.
Что такое длиннофокусная линза
Это оптический элемент, используемый в лазерах для фокусировки пучка излучения на заданной глубине. Основной её параметр — фокусное расстояние. Оно определяет, на каком удалении от линзы луч сходится в одну точку (фокус).
У длиннофокусных линз это расстояние — 75 мм и более. По сравнению с короткофокусными и среднефокусными такая линза формирует менее концентрированный, но более глубокий фокус, что обеспечивает большую зону эффективного воздействия лазера.
Длиннофокусные линзы устанавливаются в CO2 и волоконных лазерных станках, где требуется обработка толстых материалов или работа на большой площади. Они незаменимы при резке многослойных листов, гравировке объемных изделий и производстве деталей, требующих точного проникновения луча на большую глубину.
Принцип работы длиннофокусной линзы
Принцип работы длиннофокусной линзы основан на фокусировке лазерного пучка в определённой точке. Лазерный луч, выходящий из лазерного резонатора, имеет определенную ширину и форму. Длиннофокусная линза собирает этот луч в узкий фокус, создавая точку на рабочей поверхности, но при этом длина фокусного расстояния больше, чем у стандартной короткофокусной линзы. Это означает, что фокусный конус более растянут по вертикали, а зона, в которой луч сохраняет минимальный диаметр, становится длиннее.
Луч сохраняет высокую энергию на большей дистанции, что удобно при обработке толстых или неровных поверхностей.
Например, при резке фанеры толщиной 10–15 мм короткофокусная линза даст только чистый верхний срез, но может не прорезать нижние слои. Длиннофокусная же обеспечит равномерный рез по всей толщине заготовки.
Таким образом, её работа основана не на увеличении мощности лазера, а на правильном распределении фокусировки, что повышает качество и стабильность обработки.

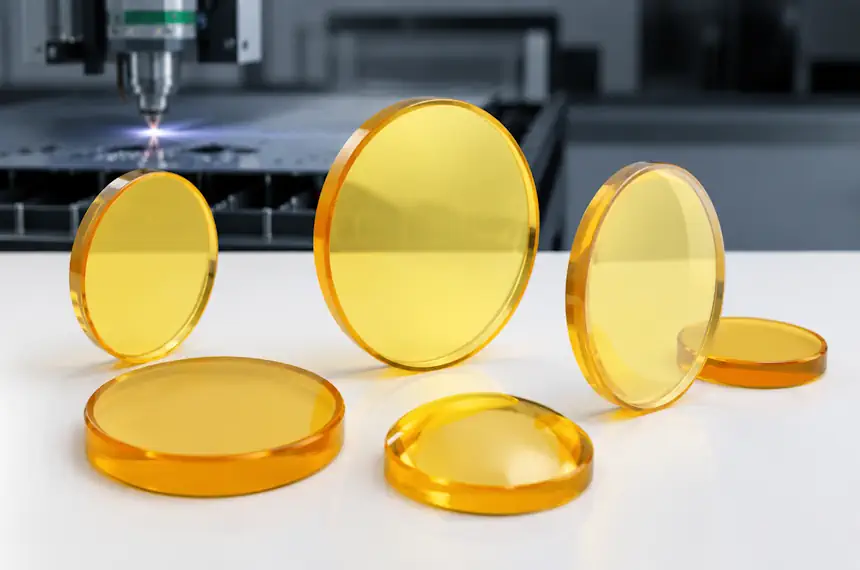

Преимущества длиннофокусной линзы
Глубокая зона фокусировки
Главное преимущество — увеличенная глубина фокуса. Это позволяет лучу дольше сохранять оптимальную плотность энергии и эффективно резать даже толстые листы фанеры, акрила или пластика. Также такая линза удобна при гравировке рельефных изделий с перепадами высоты.
Более стабильная работа
Длиннофокусная линза менее чувствительна к незначительным неровностям поверхности и колебаниям высоты фокусного расстояния. Это делает её идеальной для массового производства, где требуется стабильность процесса и минимизация брака.
Возможность обработки сложных форм
При гравировке или резке объемных деталей, криволинейных поверхностей или изделий с выгнутыми участками длиннофокусная линза позволяет сохранять резкость и качество по всей площади.
Уменьшение загрязнения линзы
Поскольку фокус находится на большем расстоянии от поверхности, расплавленный материал и дым не так сильно оседают на линзе. Это продлевает срок службы оптики и уменьшает необходимость в частой чистке.
Повышенная универсальность
Длиннофокусные линзы применяются для резки и глубокой гравировки. Их используют в различных отраслях, начиная от деревообработки и рекламы и заканчивая промышленным прототипированием.

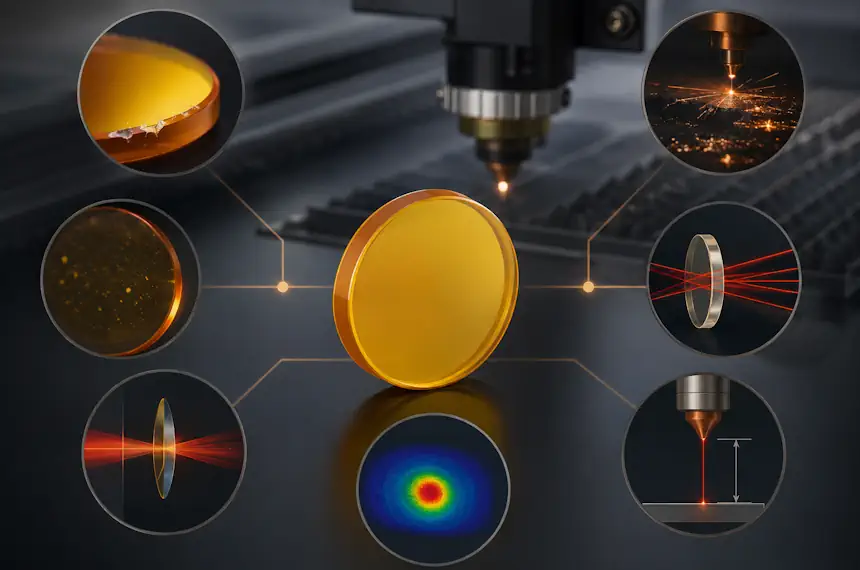

Недостатки длиннофокусной линзы
Снижение точности и детализации
Из-за увеличенной зоны фокуса луч имеет больший диаметр в месте контакта с материалом. Это снижает качество мелкой гравировки, поэтому такая линза хуже подходит для тонких рисунков и миниатюрных элементов.
Меньшая концентрация энергии
По сравнению с короткофокусной линзой плотность энергии в фокусе ниже. Это может уменьшить скорость реза при одинаковой мощности лазера.
Где применяется длиннофокусная линза
Длиннофокусные линзы активно используются там, где важна глубина проникновения лазера и стабильность обработки на большой площади. Основные сферы применения включают:
- Резку толстых листов фанеры, акрила, оргстекла. Лазер уверенно прорезает материал по всей толщине, не оставляя непрорезов.
- Обработку дерева и МДФ. Идеально подходит для 3D-гравировки, объемных панно и декоративных элементов.
- Производство мебели и интерьерных изделий: при гравировке дверных панелей, фасадов, декора.
- Рекламную индустрию: создание вывесок, табличек, объемных букв.
- Обработку мягких металлов (волоконный лазер).
- Прототипирование и моделирование.

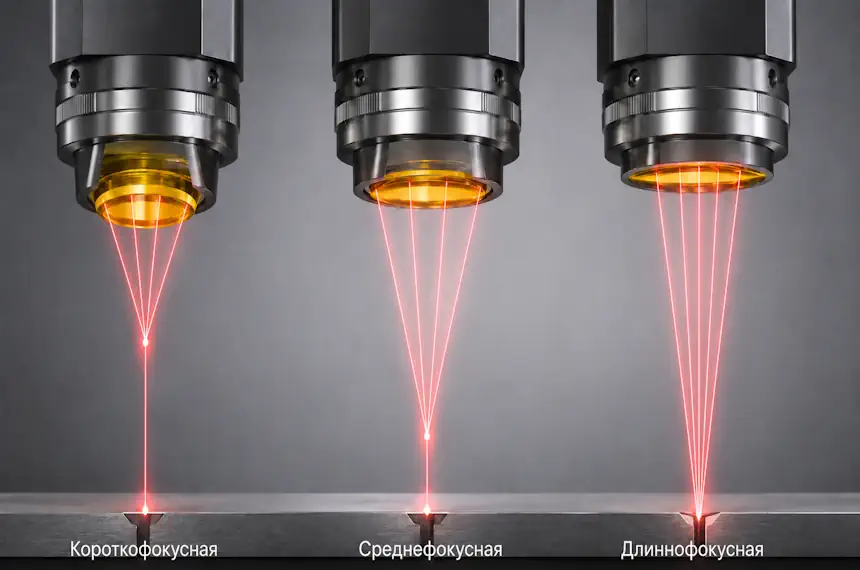

Чем длиннофокусная линза отличается от короткофокусной и среднефокусной
Различие между линзами определяется фокусным расстоянием.
- Короткофокусные линзы (до 40 мм) дают очень узкий и концентрированный пучок. Они обеспечивают высокую детализацию. Их лучше использовать для гравировки.
- Среднефокусные линзы (40–75 мм) — справляются с гравировкой и резкой материалов средней толщины.
- Длиннофокусные линзы (75 мм и более) обеспечивают глубокую зону фокусировки и применяются для резки толстых заготовок.
Таблица сравнения фокусных линз для лазерного станка
| Параметр | Короткофокусная линза | Среднефокусная линза | Длиннофокусная линза |
|---|---|---|---|
| Фокусное расстояние | до 40 мм | 40–75 мм | 75 мм и более |
| Диаметр пятна фокуса | Минимальный | Средний | Максимальный |
| Глубина фокусировки | Небольшая | Средняя | Большая |
| Тип работ | Точная гравировка, резка тонких материалов | Универсальная обработка | Глубокая гравировка, резка толстых материалов |
1 оценок, средняя оценка: 5,00 из 5
Загрузка...Длиннофокусная линза отличается увеличенным фокусным расстоянием, что позволяет лазерному лучу проникать глубже в материал. Она обеспечивает более точную обработку тонких и длинных деталей, создавая аккуратные линии и минимальный нагрев кромок.
Она работает, изменяя фокусное расстояние лазерного луча для достижения оптимальной глубины проникновения в материал. Такая линза собирает и концентрирует световой поток в узкую точку, что позволяет создавать аккуратные и ровные резы даже на толстых заготовках.
Где требуется обработка толстых материалов с минимальным нагревом кромок. Она идеально подходит для резки длинных деталей и изделий со сложной геометрией, обеспечивая стабильный и ровный рез на всей длине заготовки.
При работе с очень тонкими материалами точка фокусировки становится более растянутой, что может снизить точность обработки. Также такие линзы обычно дороже короткофокусных, что увеличивает начальные затраты на оборудование. Еще один минус — большая длина фокусного расстояния иногда ограничивает возможности для мелкой и детализированной работы.
